Rame de secours CFD Vivarais (Hom)

Messagepar Beyer-Garrat » 21 09 2017 à 10:38

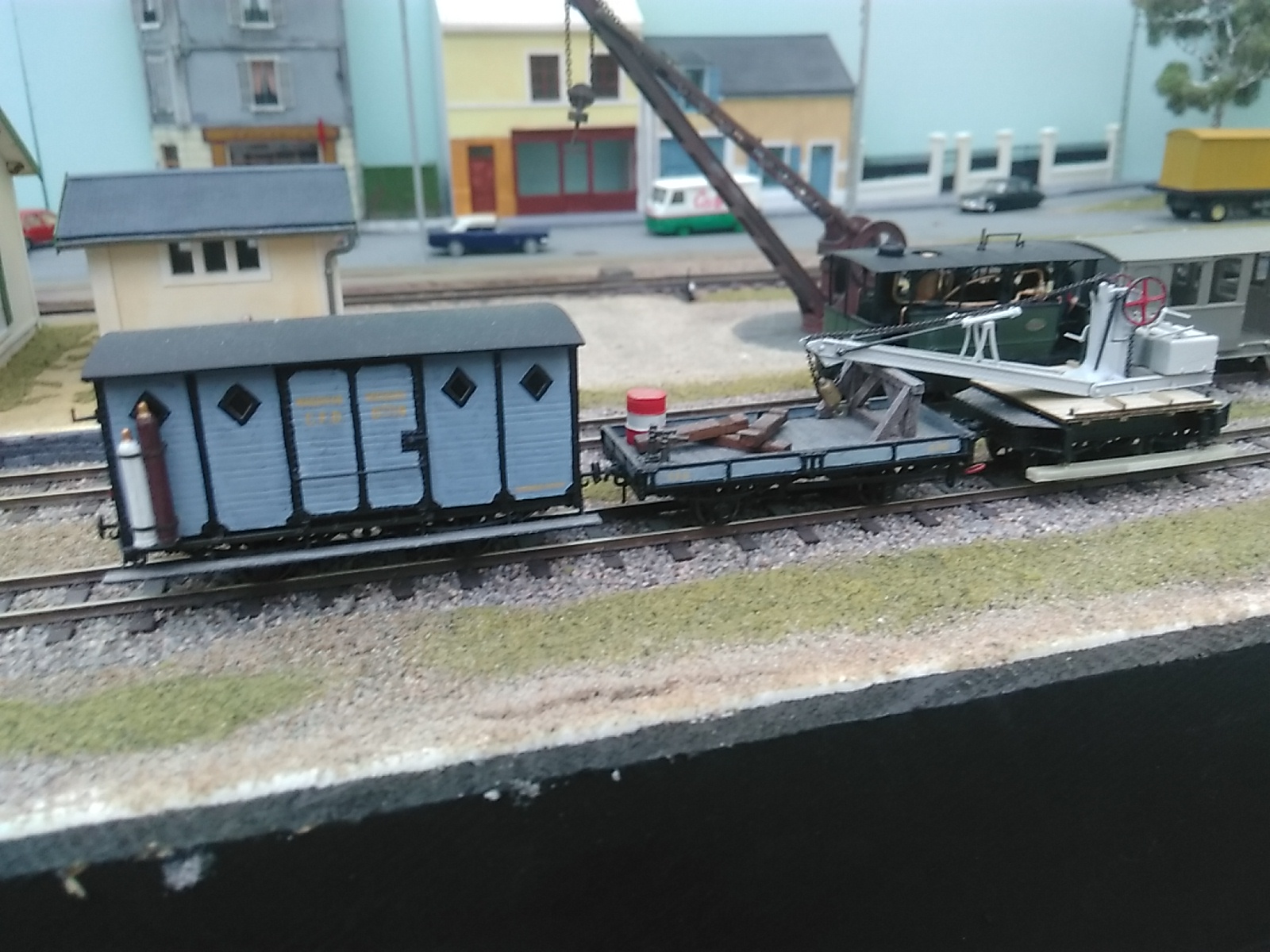

Il y a quelques temps je me suis amusé a reproduire les éléments constituant un train de secours utilisé par les CFD .
Comme d'habitude la consultation de documents iconographiques montre quelques points divergents avec le montage sortie de boite :B3
Commençons avec le fourgon atelier N°19 ,par rapport au kit TdA quelques ajouts s'imposent indiqués ici par les flèches jaunes

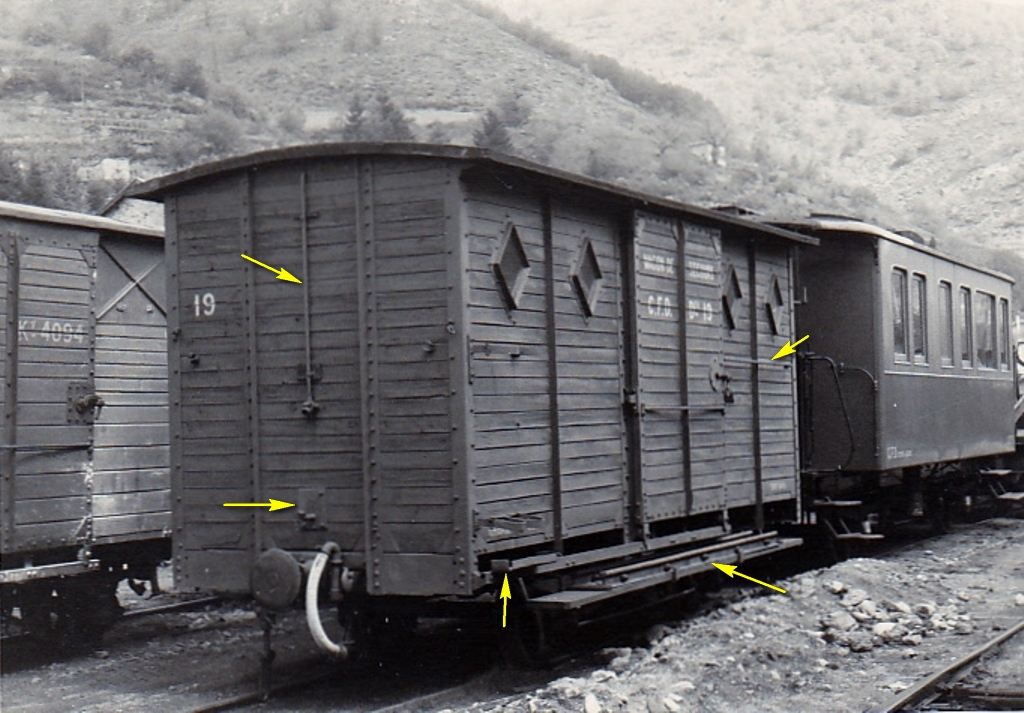

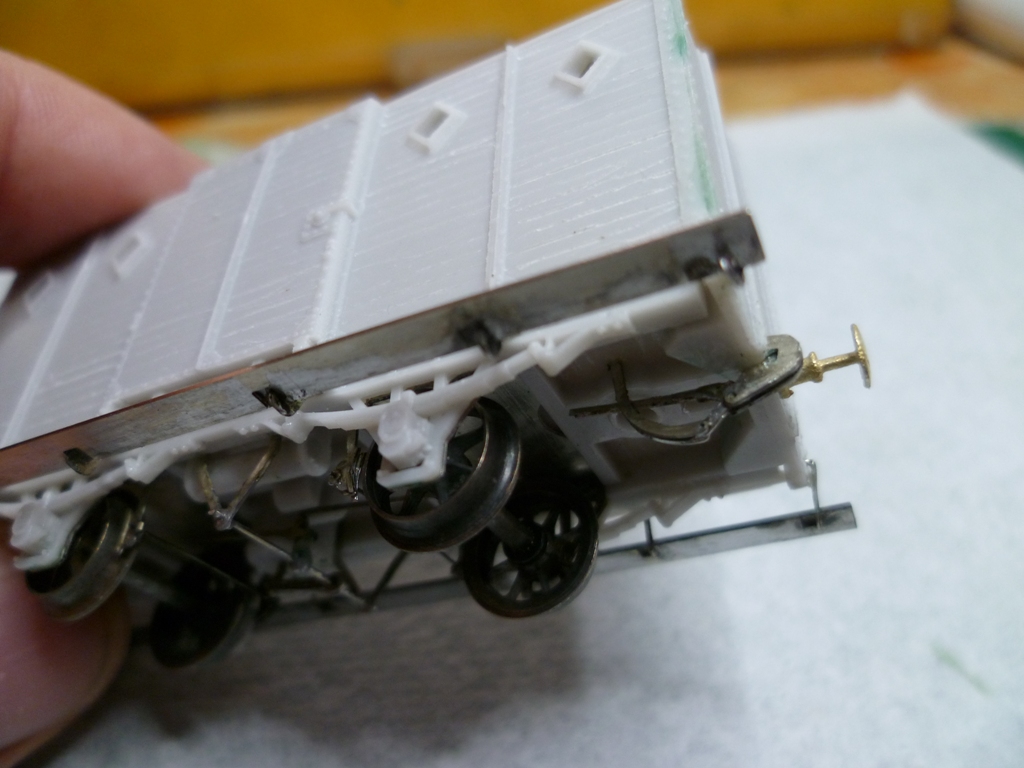

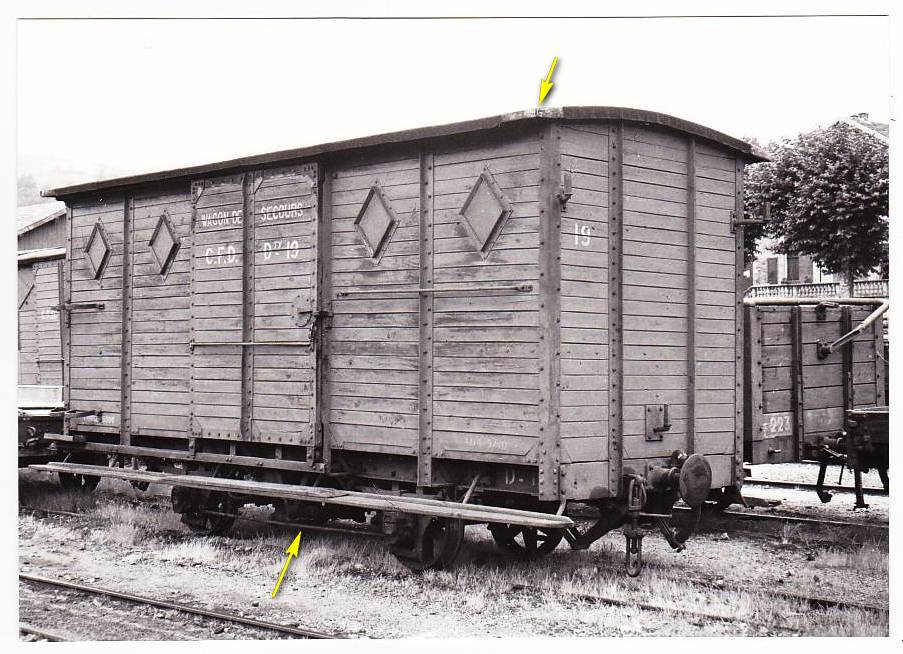

Rails sur le marchepied probablement pour le calage des vérins de la grue,rebord du porte bouteilles ,tirant entre les essieux ,câblage électrique,rambardes, et quelques rustines de toit dues a l'usure du temps ou à quelques branches :B3

......
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 18940
Enregistré le: 25 04 2006 à 07:22
Localisation: Oleron et Paris

Re: Rame de secours CFD Vivarais (Hom)

Messagepar pelican » 21 09 2017 à 10:40

Il va encore nous faire bâââver sur le clavier .. :H2
Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 36023
Enregistré le: 25 04 2006 à 07:19
Localisation: Thimeon

Re: Rame de secours CFD Vivarais (Hom)

Messagepar mlm » 21 09 2017 à 11:34

L'été est fini.... :F5 :F5 :F5
Avatar de l’utilisateur
mlm

Messages: 1966
Enregistré le: 05 09 2006 à 14:33
Localisation: Seine et Marne ou Gironde

Re: Rame de secours CFD Vivarais (Hom)

Messagepar Beyer-Garrat » 21 09 2017 à 15:04

Pas pour moi Michel c'est maintenant que les grandes vacances ont commencé vu les travaux de cet été :B3 :F5

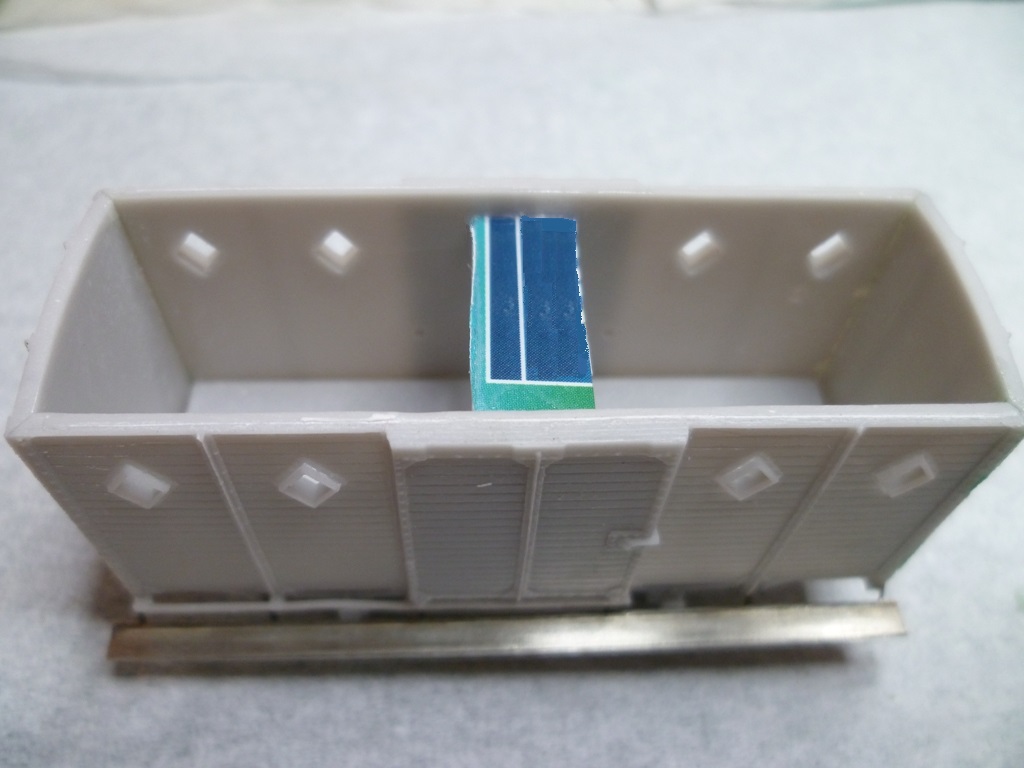

Comme d'habitude après re-gravage de la caisse j'ai simplement placé une cale en milieu de caisse pour éviter un éventuel rapprochement je me méfie toujours des réactions de la résine.




La partie délicate et encore en étant soigneux est le montage de la commande de frein

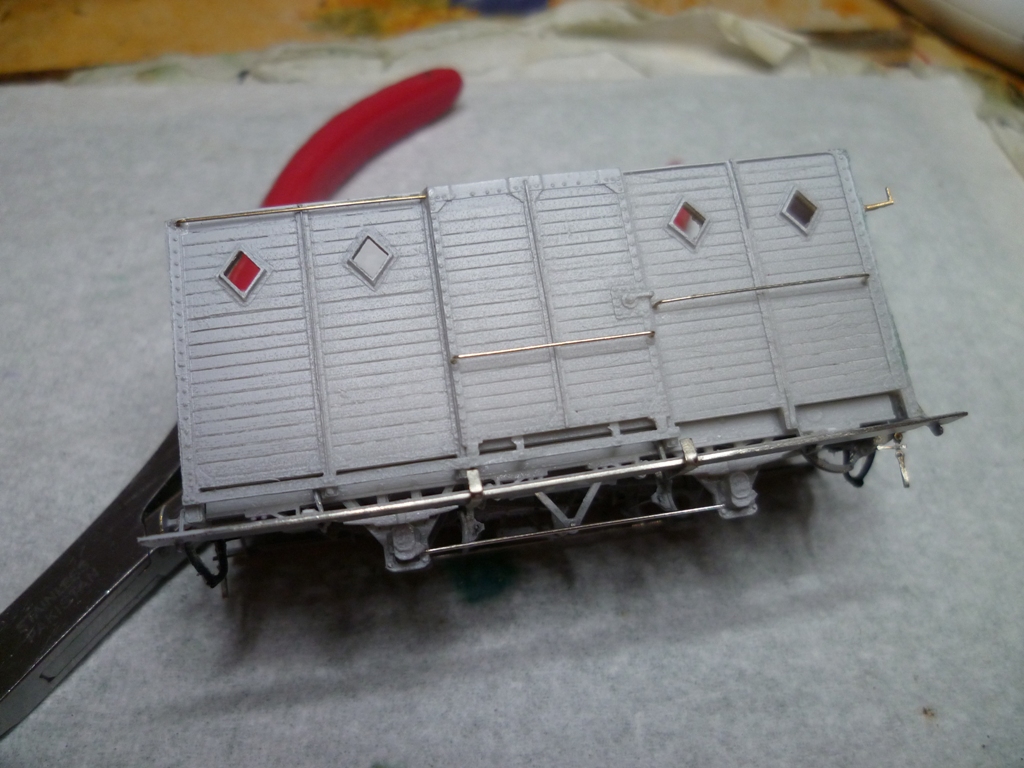

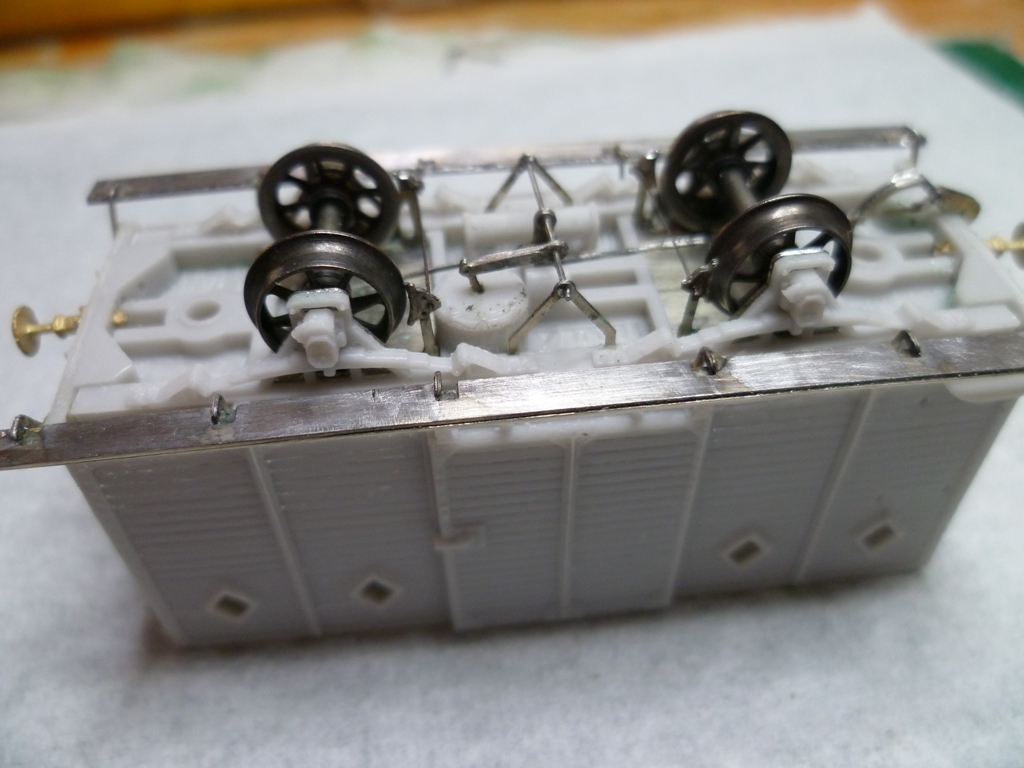

Les dessous du chassis



La largeur du boudin semble exagéré mais tel n'est pas le cas, cette impression est donné par la minceur de la jante en profil à comparer par exemple avec les supports de marchepied D9 de la dentelle :B3

.......
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 18940
Enregistré le: 25 04 2006 à 07:22
Localisation: Oleron et Paris

Re: Rame de secours CFD Vivarais (Hom)

Messagepar rail1435 » 21 09 2017 à 16:06

Je suis tous zyeux, d'autant que je viens de me lancer sur thématique voisine.
J'ai aussi réalisé un tel train en VN, mais chhhht.
Avatar de l’utilisateur
rail1435
Steward

Messages: 5772
Enregistré le: 14 09 2008 à 15:50
Localisation: Genève

Re: Rame de secours CFD Vivarais (Hom)

Messagepar Beyer-Garrat » 21 09 2017 à 21:13

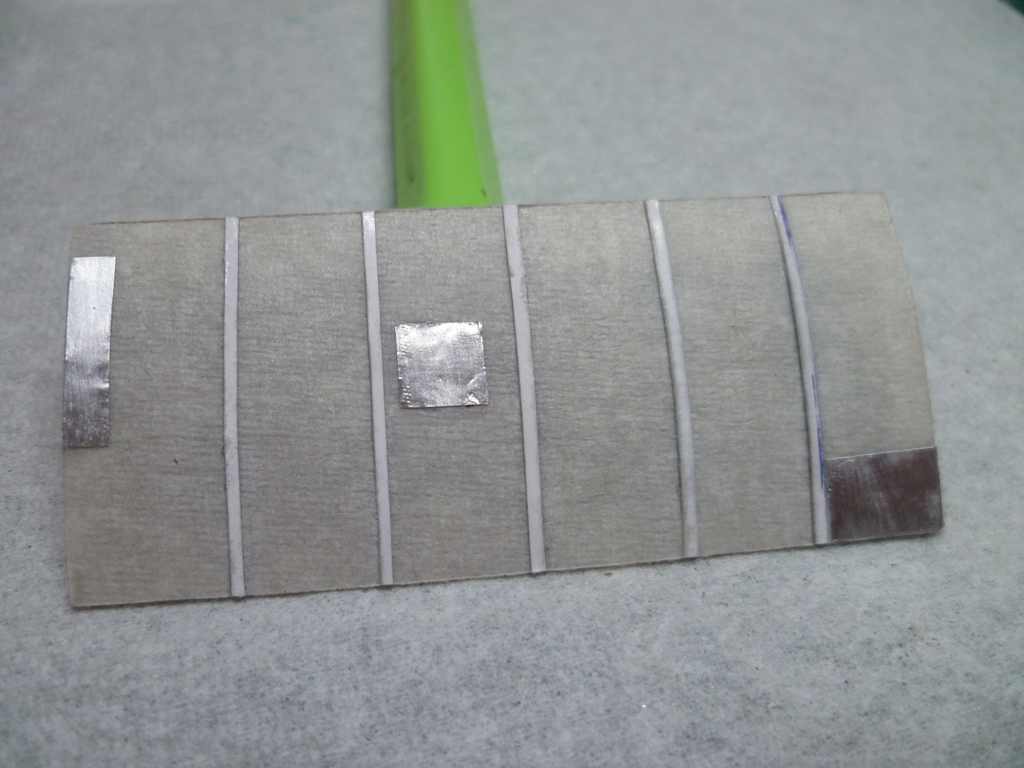

On rustine le toit (feuille d'étain) après avoir contre collé a la cyano du scotch de carrossier et des baguettes de jointure en cp.



.......
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 18940
Enregistré le: 25 04 2006 à 07:22
Localisation: Oleron et Paris

Re: Rame de secours CFD Vivarais (Hom)

Messagepar Beyer-Garrat » 22 09 2017 à 10:30

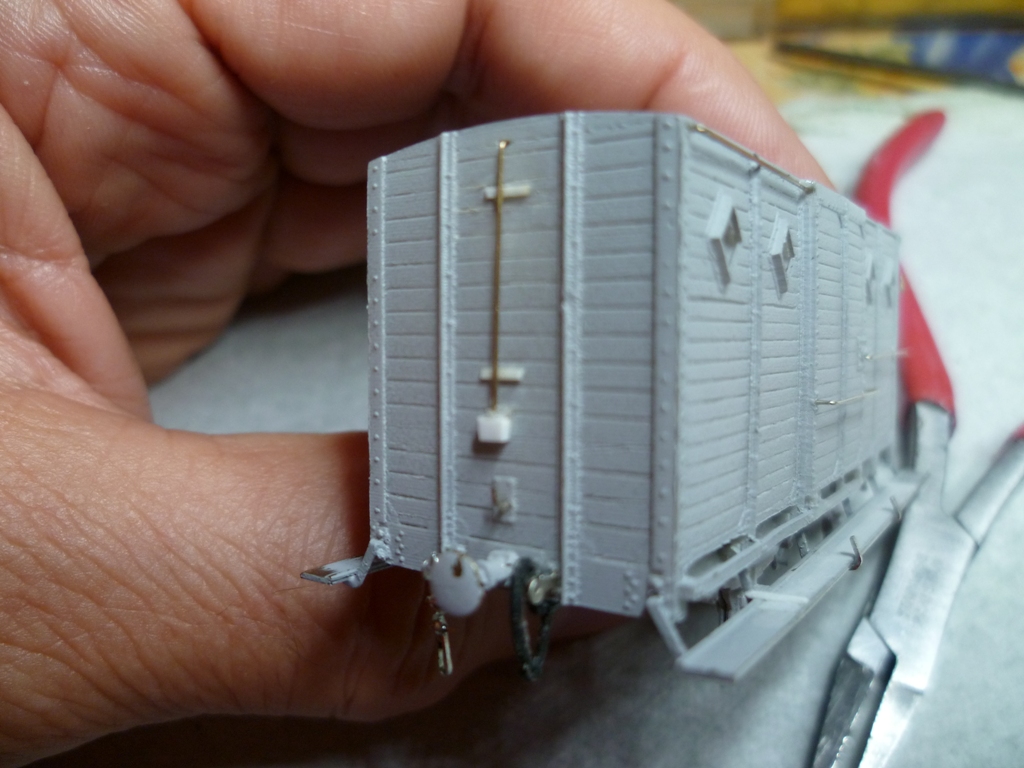

Pose des rambardes , maintient des rails sur les marche pieds et tirant supplémentaires




Prise électrique extérieure



......
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 18940
Enregistré le: 25 04 2006 à 07:22
Localisation: Oleron et Paris

Re: Rame de secours CFD Vivarais (Hom)

Messagepar Douglas » 22 09 2017 à 14:13

#B6
Douglas arboriste miniature
Avatar de l’utilisateur
Douglas
Bidouilleur invétéré

Messages: 4657
Enregistré le: 25 04 2006 à 10:08
Localisation: Présipauté de Groland

Re: Rame de secours CFD Vivarais (Hom)

Messagepar rail1435 » 22 09 2017 à 16:32

Cela avance à grands pas. E2
Avatar de l’utilisateur
rail1435
Steward

Messages: 5772
Enregistré le: 14 09 2008 à 15:50
Localisation: Genève

Re: Rame de secours CFD Vivarais (Hom)

Messagepar Storm » 22 09 2017 à 18:05



Tiens, encore un truc à finir... :rod_siflet C7

Je vais te piquer des idées comme les mains courantes ou la prise mais pas tout... D'ailleurs, je me rends compte que mes porte-lanternes ne sont pas du bon côté ou alors il y en avait 6 :F9
Faut surtout que je reprenne la grue en peinture, je l'ai pas mal mitraillée cet été...



Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 17710
Enregistré le: 24 04 2006 à 22:54
Localisation: Sarcelles (95)

Re: Rame de secours CFD Vivarais (Hom)

Messagepar Beyer-Garrat » 22 09 2017 à 18:11

Merci à tous :F5

A priori d'après les photos seule la face opposé a la prise en possédait ,du coté de la prise seule subsistait celle en position centrale basse et elle était cassée (je lui ai collé un coup de pince coupante) C7
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 18940
Enregistré le: 25 04 2006 à 07:22
Localisation: Oleron et Paris

Re: Rame de secours CFD Vivarais (Hom)

Messagepar Storm » 22 09 2017 à 18:13

Ouais, je pourrais virer les deux du haut pour les changer de côté... :F9


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 17710
Enregistré le: 24 04 2006 à 22:54
Localisation: Sarcelles (95)

Re: Rame de secours CFD Vivarais (Hom)

Messagepar Beyer-Garrat » 22 09 2017 à 18:18

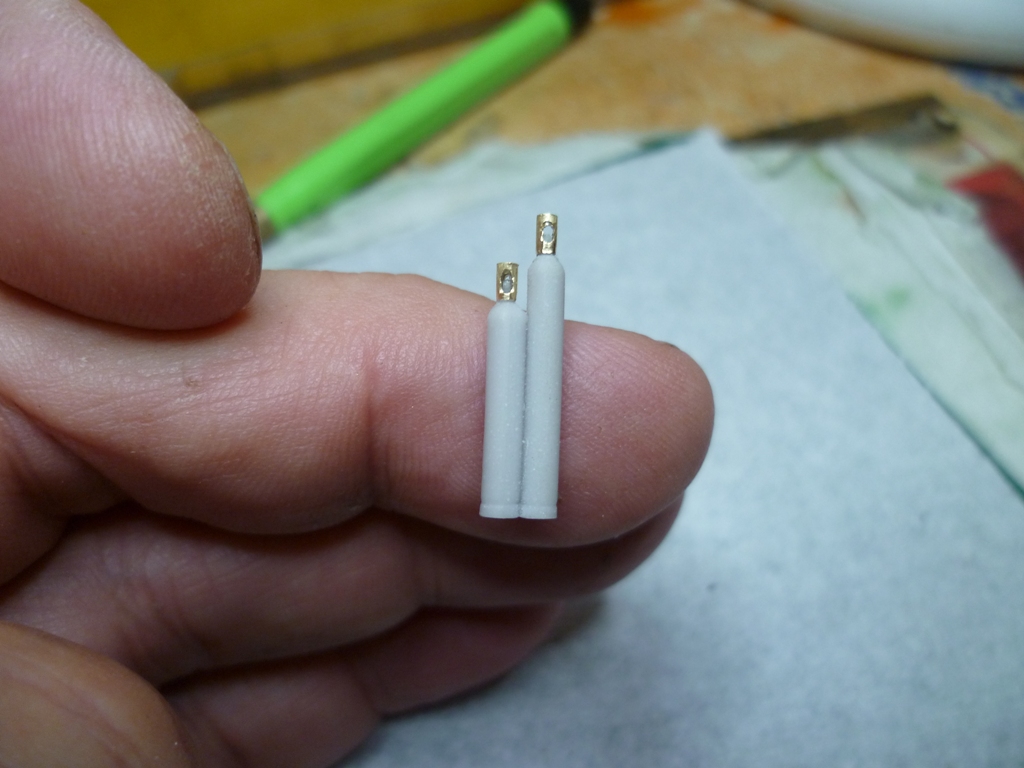

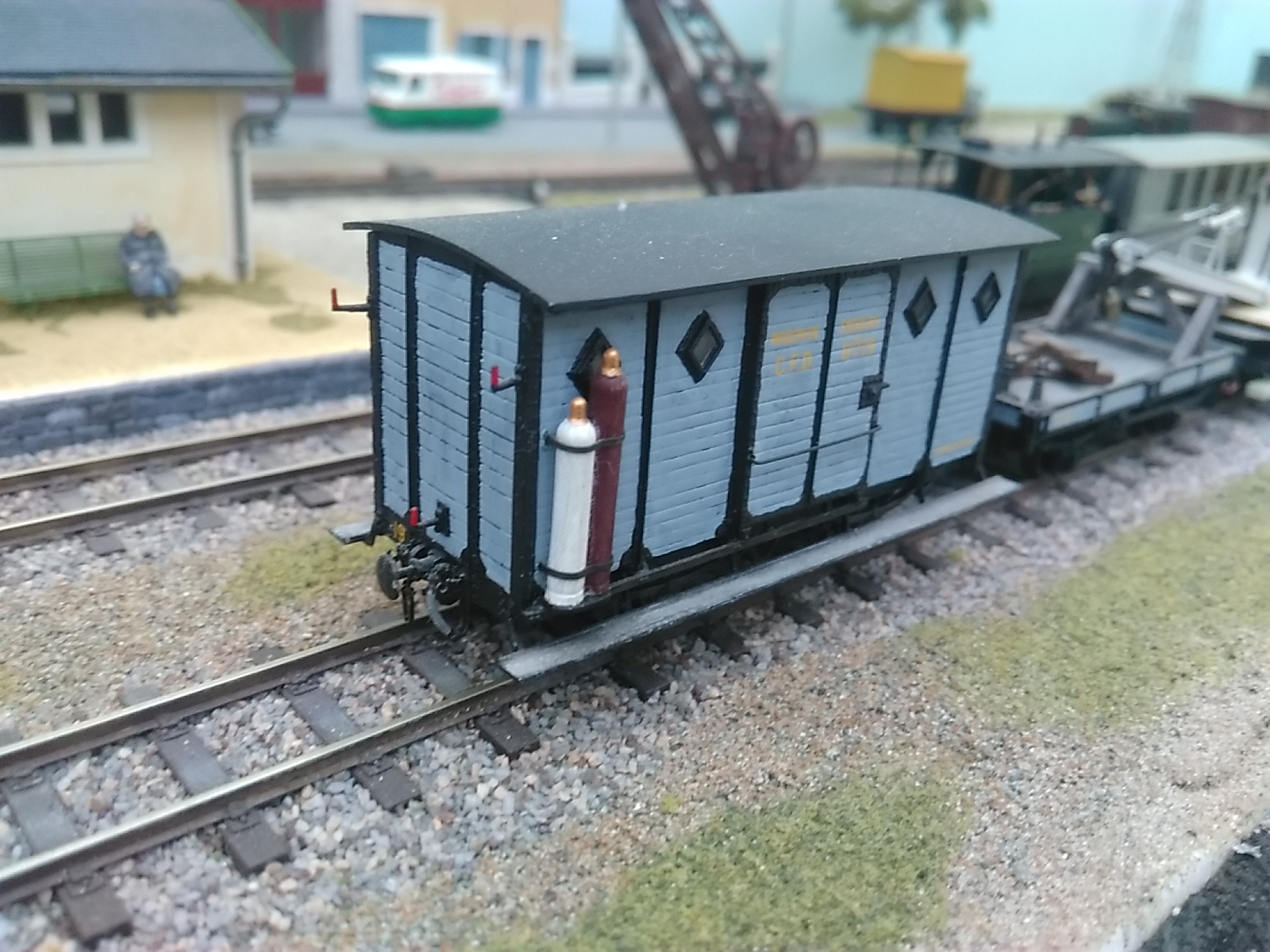

J'ai marqué presque jusqu'à la séparation les bouteilles .Pour leur donné un peu plus de relief je l'ai ait doté d'une coiffe de sécurité en tube laiton plus moderne quoique déjà utilisée dans les années 60/70.
