Automotrice Vevey du Nyon St Cergue en 3D

Messagepar 1217juju » 10 03 2017 à 06:41

Actuellement je planche sur la réalisation d'une automotrice Be 4/4 201-205 du NStCM avec la technologie de l'impression 3d.

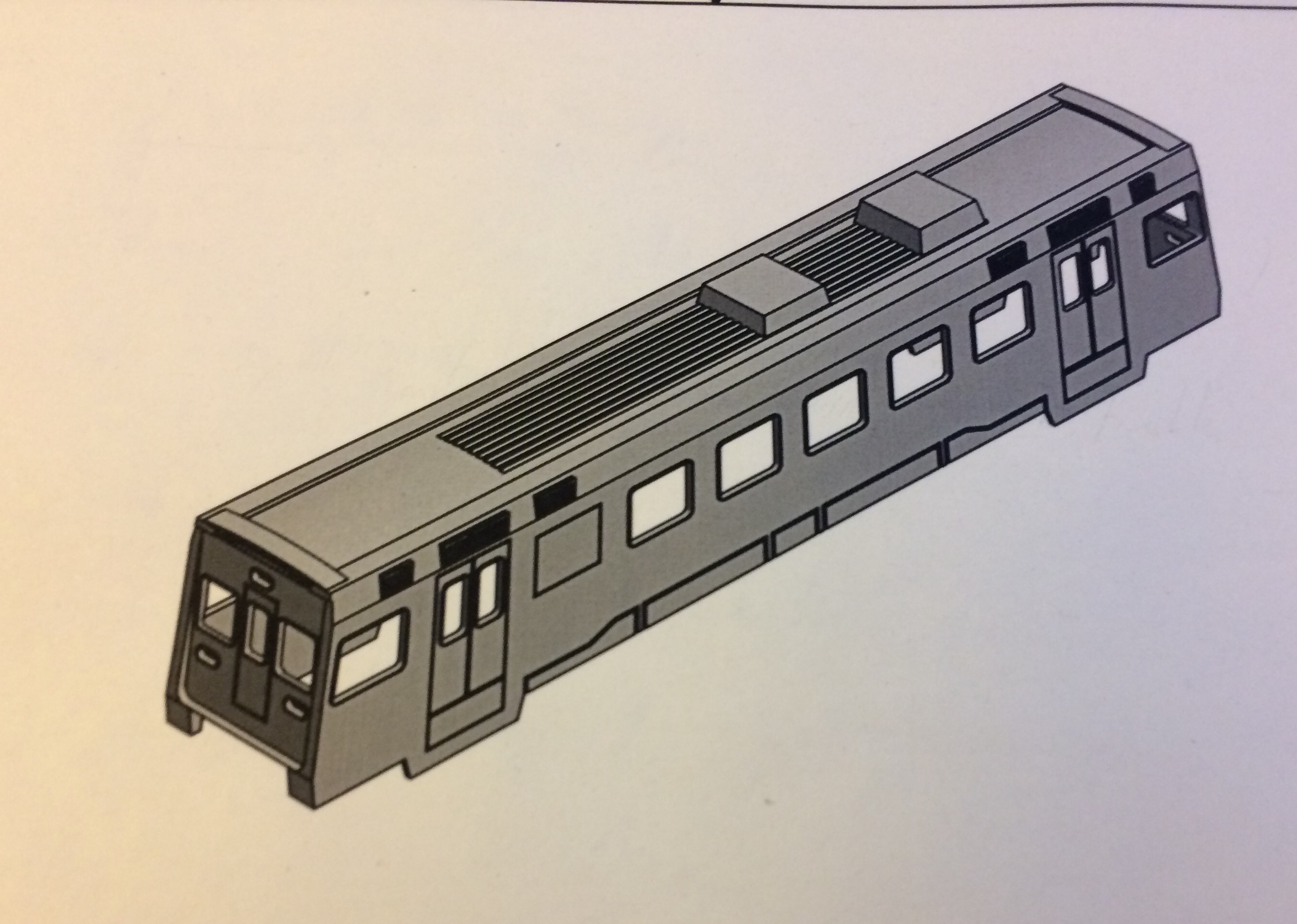

On m'a fourni les plans au 1/87 et un collègue qui maitrise le logiciel Inventor s'est mis au boulot.

Voici une photo dela vue 3d (la photo n'est pas de très bonne qualité d’où l'aspect "tordu" de la motrice).


Les dessins ont été retouchés (emplacement capot de toiture), des pattes de fixation créées.
Le prototype est en cours d'impression..

Je prévois un châssis en alu pouvant comporter deux bogies moteurs Halling.
julien
Avatar de l’utilisateur
1217juju

Messages: 87
Enregistré le: 24 11 2015 à 21:12

Re: Automotrice Vevey du Nyon St Cergue en 3D

Messagepar 1217juju » 17 03 2017 à 17:38

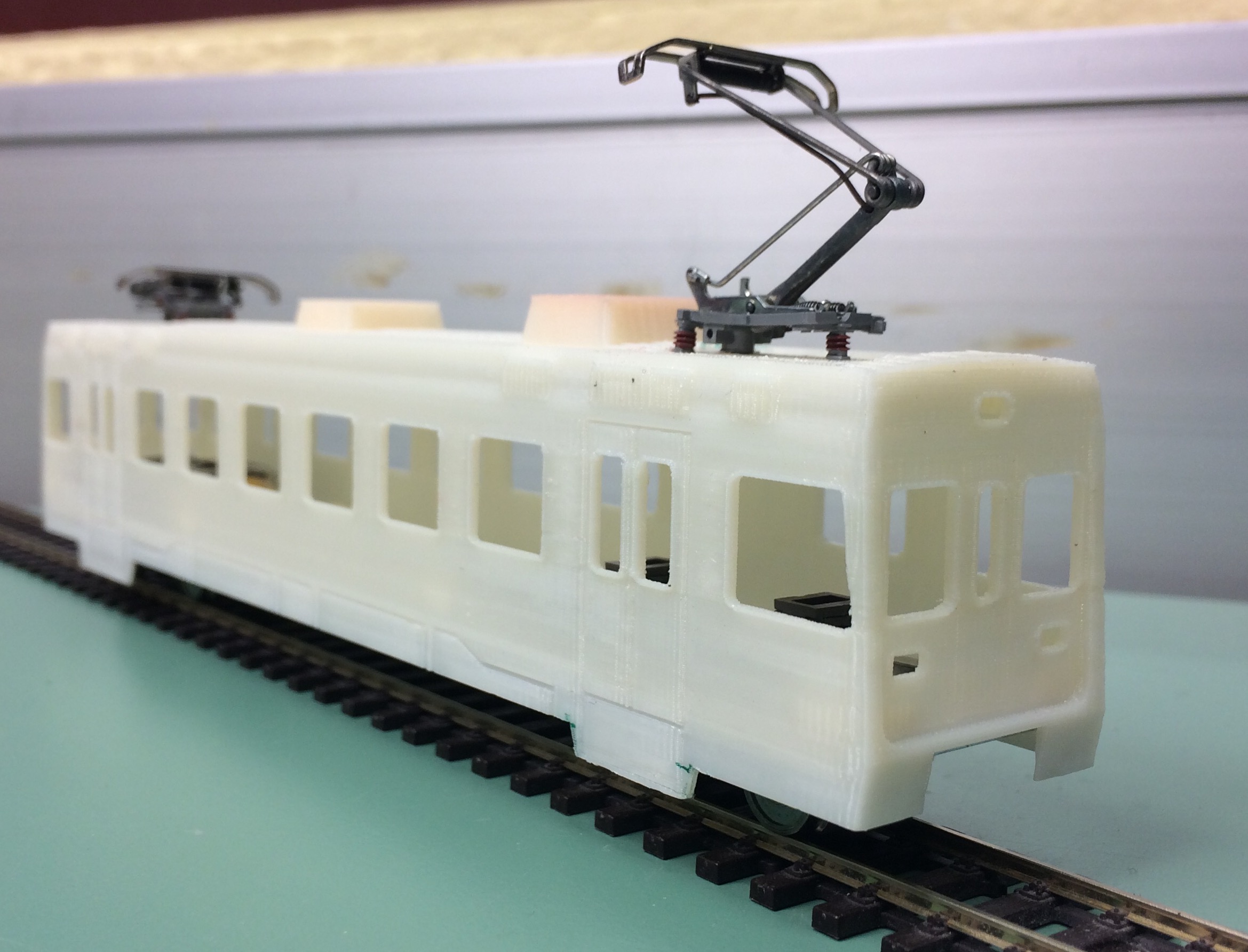

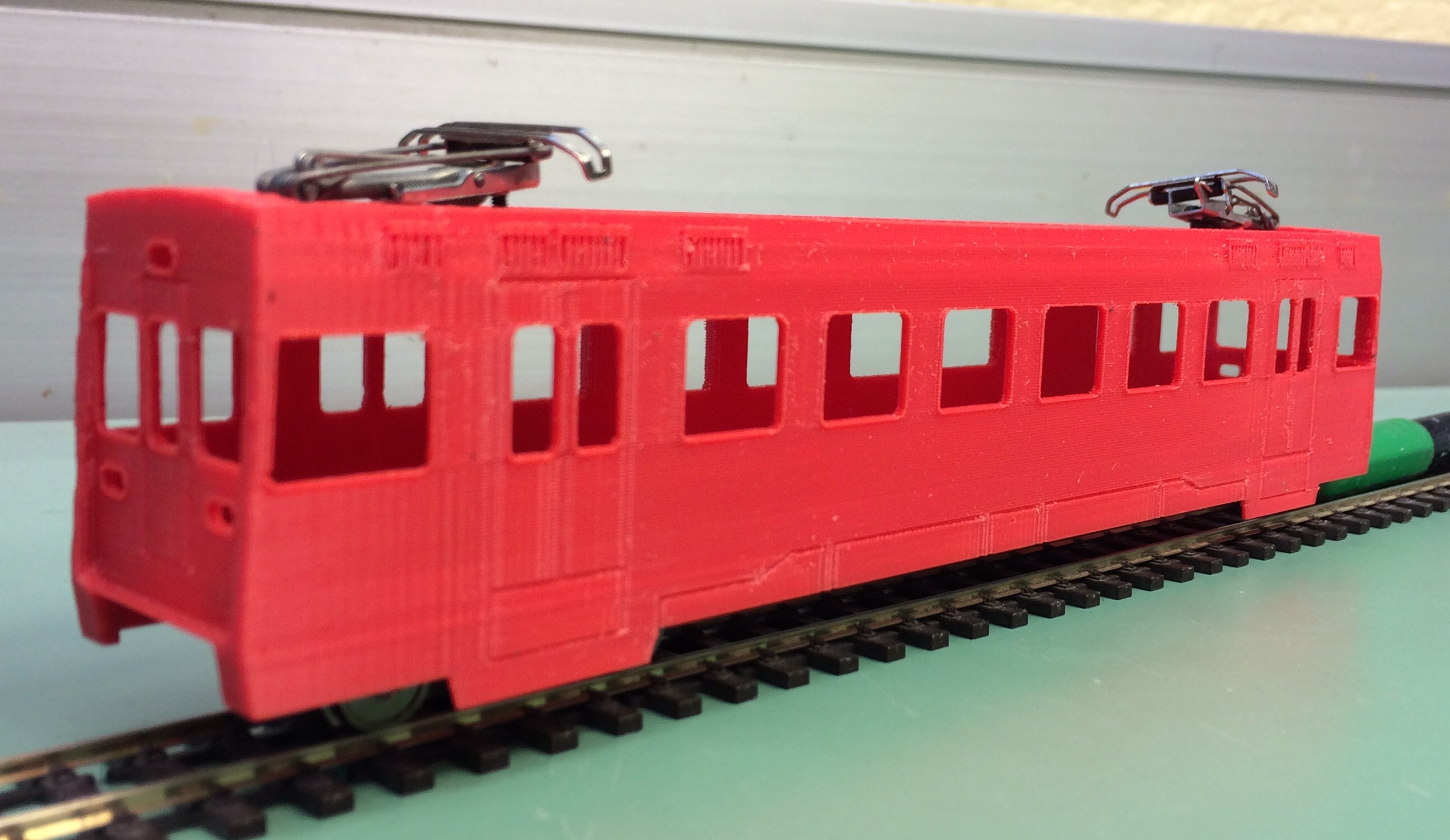

Voila le prototype 01 est sorti d'imprimante.
Le châssis pour moteurs Halling est réalisé.


La caisse de la motrice va subir des retouches (hauteur, dimensions de fenêtres, face frontales, etc..), puis on pourra lancer le proto 02.
Pour la fabrication d'une petite série de caisse de motrice et remorque pilote, je pensais utiliser les services de Sculpteo.
Qui connait cette entreprise et quel choix de matériel dois-je choisir et quelle finition (poli?), merci pour vos lumières.

julien
Avatar de l’utilisateur
1217juju

Messages: 87
Enregistré le: 24 11 2015 à 21:12

Re: Automotrice Vevey du Nyon St Cergue en 3D

Messagepar Paul T » 17 03 2017 à 23:12

Tres bien Julien. Vous avez fait un excellent départ. Je suis impatient de voir le projet. E2 Francais par Google translate :oups2:
Paul T
Avatar de l’utilisateur
Paul T

Messages: 110
Enregistré le: 08 12 2013 à 21:40
Localisation: près de Manchester.

Re: Automotrice Vevey du Nyon St Cergue en 3D

Messagepar 1217juju » 23 03 2017 à 06:30

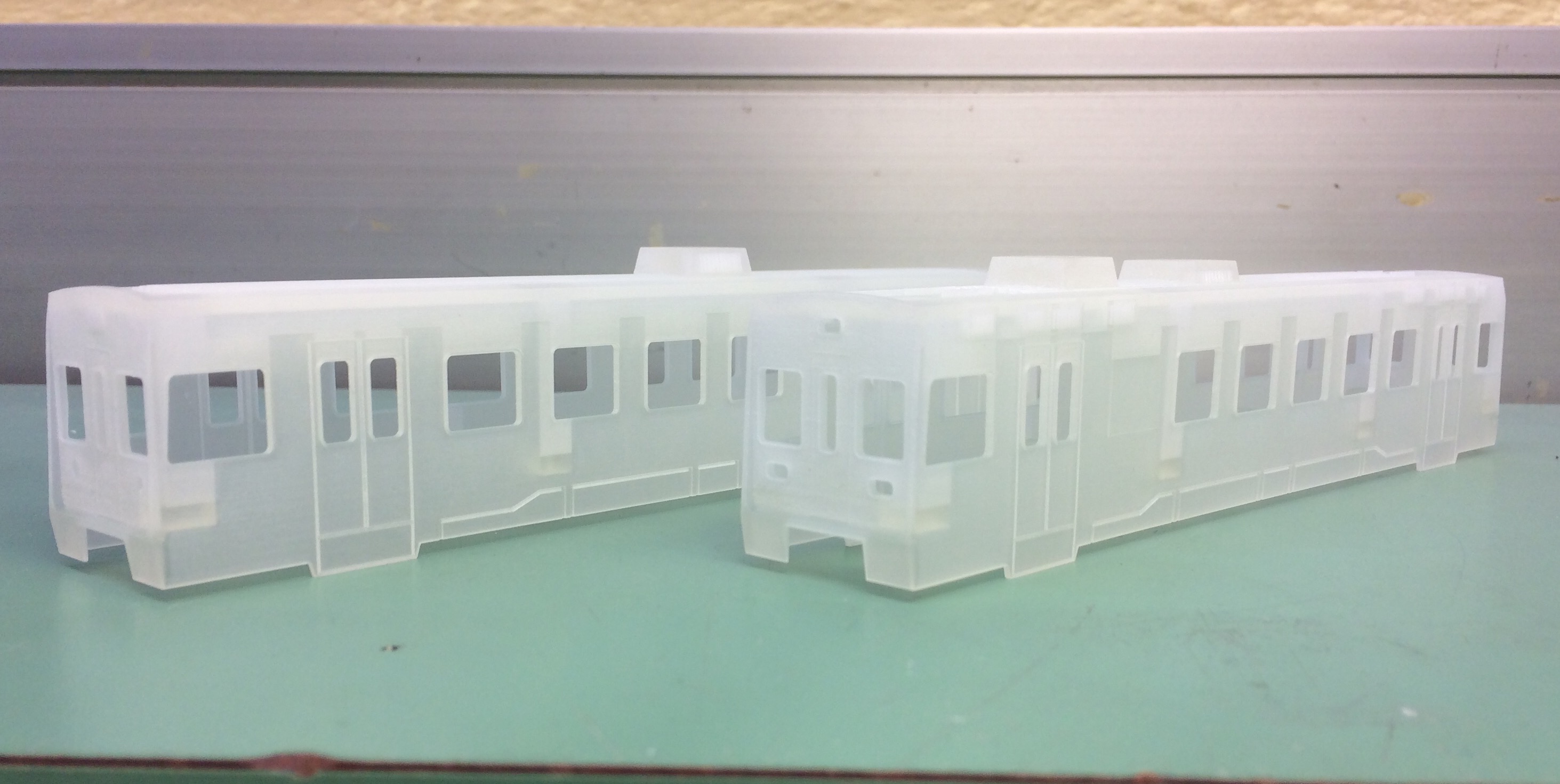

Et voila le prototype 02 est sorti d'imprimante.
C'est déjà mieux que le 01. Je vais devoir encore modifier quelques détails sur le toit et retoucher les bas de caisses au niveau des marche-pieds.
La position de la caisse est très légèrement trop haute par rapport au châssis. Une petite correction de 0,5 à 1mm maxi des points d'appui est nécessaire, puis se sera bon pour l'impression du proto 03, dernier avant dépasser à l'impression du modèle avec la bonne finition chez Sculpteo.

A suivre

julien
Avatar de l’utilisateur
1217juju

Messages: 87
Enregistré le: 24 11 2015 à 21:12

Re: Automotrice Vevey du Nyon St Cergue en 3D

Messagepar pelican » 23 03 2017 à 08:05

:ok on suit avec intérêt ... E2
Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 36020
Enregistré le: 25 04 2006 à 07:19
Localisation: Thimeon

Re: Automotrice Vevey du Nyon St Cergue en 3D

Messagepar 1217juju » 24 03 2017 à 06:42

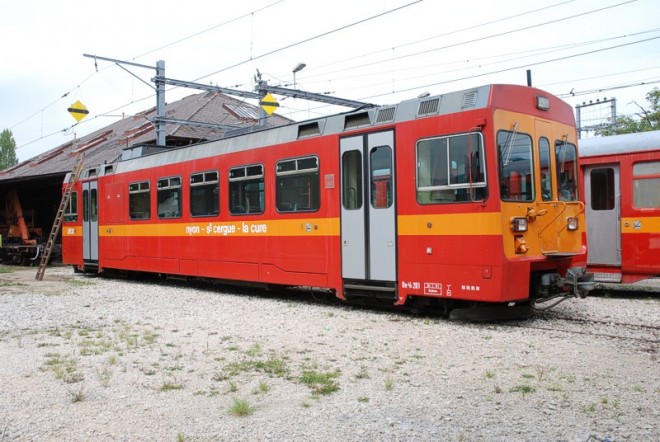

Voici une photo de la motrice réelle dans la livrée de 1985.

Julien
Avatar de l’utilisateur
1217juju

Messages: 87
Enregistré le: 24 11 2015 à 21:12

Re: Automotrice Vevey du Nyon St Cergue en 3D

Messagepar Brico HOe » 27 03 2017 à 21:35

En quelle matière tu va la sortir ? Personnellement, j'ai abandonné Sculpteo pour revenir chez Shapeways: trop de déboires avec des modèles qui un coup sont imprimable, la fois d'après le sont plus mais sont imprimables pour d''autres personnes 2 jours après, .... En plus impossible de t'expliquer avec eux et quand ton modèle est non imprimable, ils remboursent pas mais fond un avoir, ce qui est pas terrible quand t'as rien d'autre a commander chez eux #B7
Avatar de l’utilisateur
Brico HOe

Messages: 541
Enregistré le: 10 05 2009 à 21:32

Re: Automotrice Vevey du Nyon St Cergue en 3D

Messagepar 1217juju » 29 03 2017 à 08:32

J'ai questionné Sculpteo sur la matière pour imprimer le mieux possible le modèle. Ils me proposent la résine.
Merci pour ces infos sur Sculpteo, je ne savais pas que c'était aussi compliqué.
Si le fichier transmis est imprimable, pourquoi ils ne peuvent pas le faire ?
Quelle matière conviendrait le mieux ? Je pensais faire un prototype plastique à 60 microns

1217juju
Avatar de l’utilisateur
1217juju

Messages: 87
Enregistré le: 24 11 2015 à 21:12

Re: Automotrice Vevey du Nyon St Cergue en 3D

Messagepar Gilbert Gribi » 29 03 2017 à 11:35

J’ai déjà imprimé un paquet de pièces chez Shapeway à mon entière satisfaction.
Je vous conseille par contre de choisir la qualité FED (Frosted Extreme Detail), c’est plus cher mais ça en vaut la peine.
Je n’aime pas la politique de Scupteo de l’avoir. Si la pièce n’est pas conforme aux normes Shapeway ils vous remboursent, de toute façon vous pouvez vérifier vos pièces avant de passer commande.

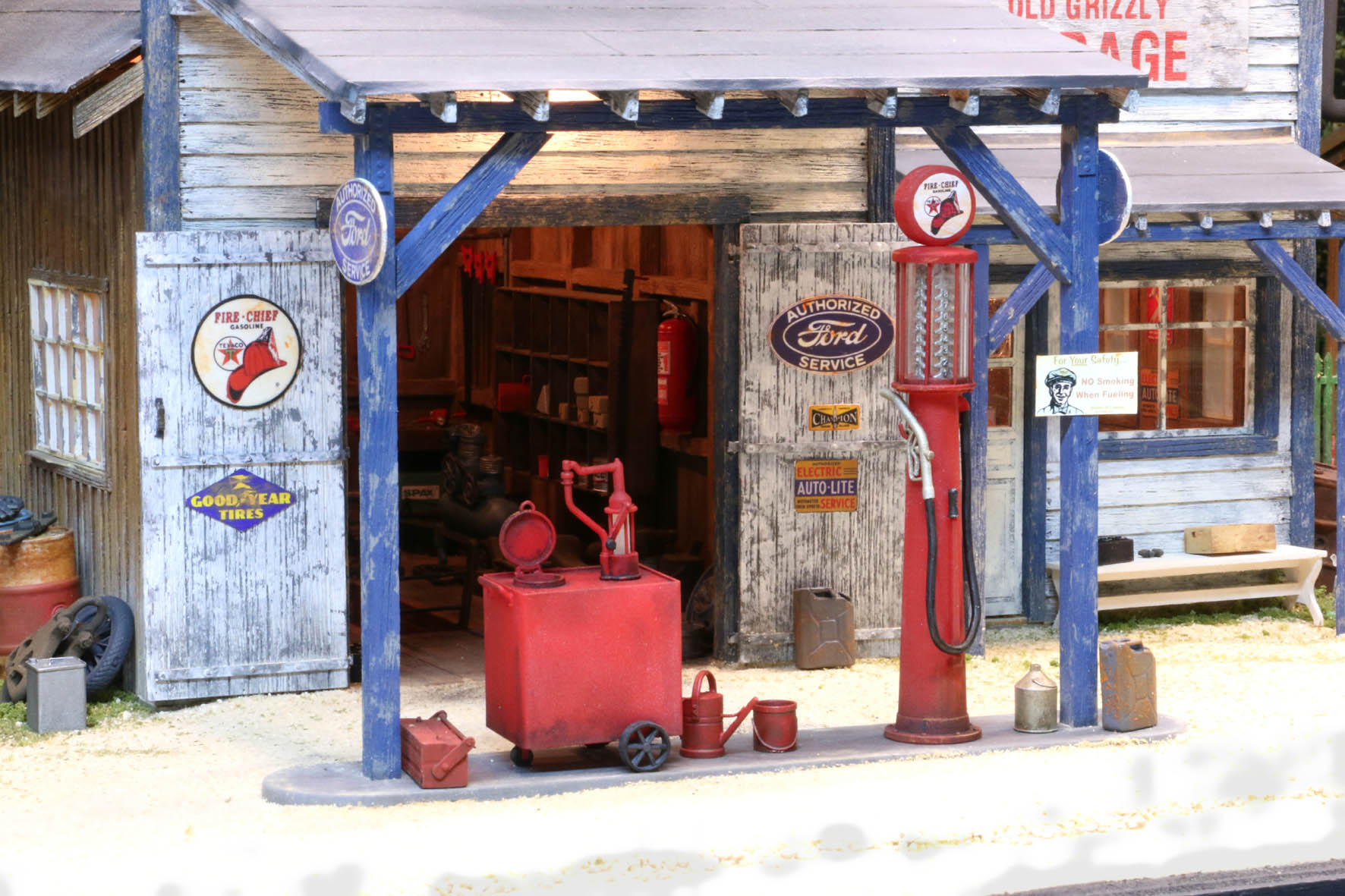

Un exemple, la pompe à essence et à huile, diorama au 1/35em


Gilbert
La passion du modélisme et de la voie étroite
Gilbert Gribi

Messages: 134
Enregistré le: 10 11 2007 à 19:00
Localisation: Suisse \ France

Re: Automotrice Vevey du Nyon St Cergue en 3D

Messagepar 1217juju » 29 03 2017 à 17:15

Merci Gilbert Gribi pour ces précisions. Les modèles de l'YSC que j'avais peints et décorés provenaient de Shapeways et étaient réalisés en Frosted Ultra Details.
Je vais essayer la gamme supérieure une fois que mon troisième proto sera sorti d'imprimante et que derniers petits défauts auront été corrigés.


Julien
Avatar de l’utilisateur
1217juju

Messages: 87
Enregistré le: 24 11 2015 à 21:12

Re: Automotrice Vevey du Nyon St Cergue en 3D

Messagepar 1217juju » 30 03 2017 à 16:56

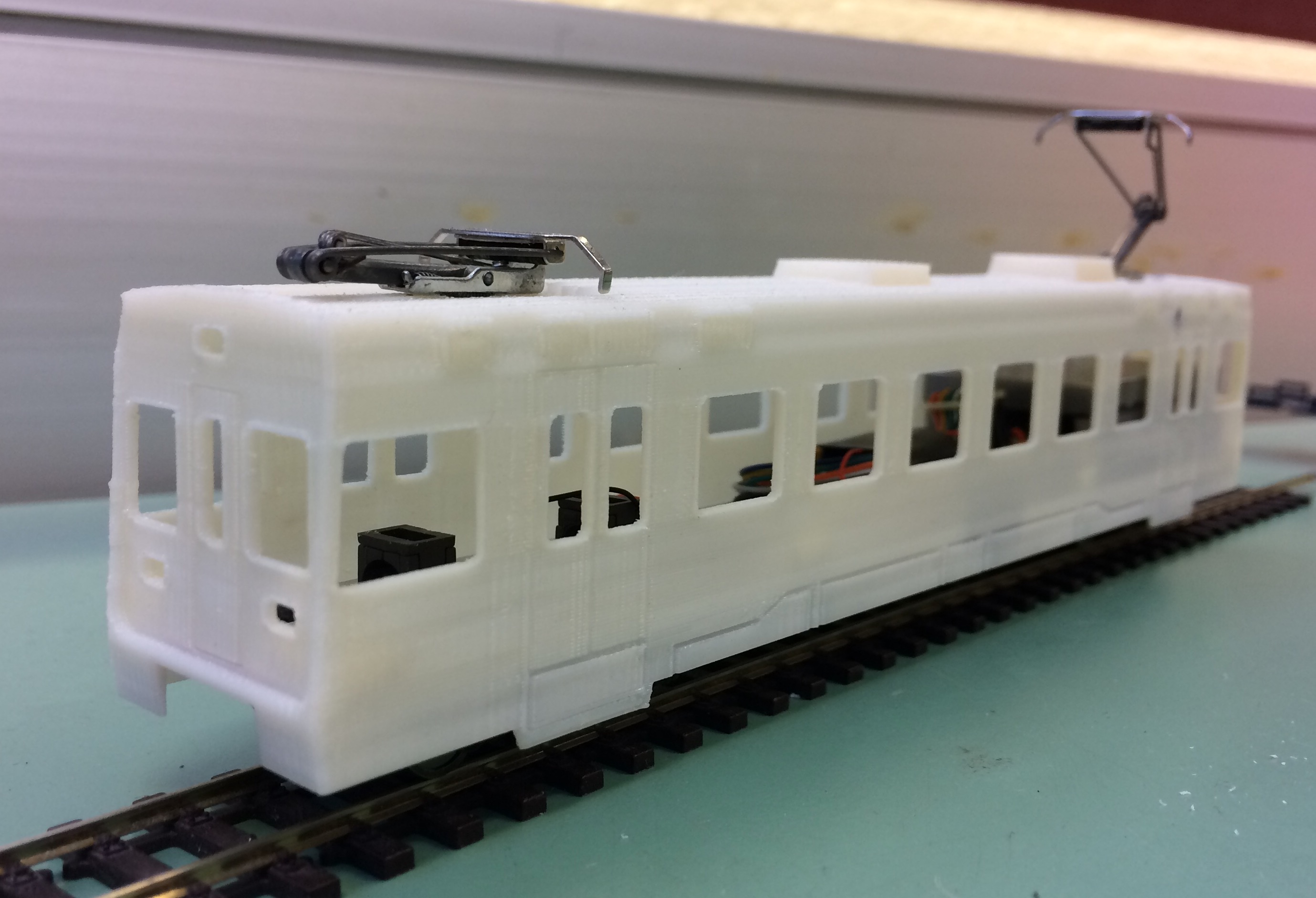

Et voila, aussitôt dessiné, aussitôt imprimé..

Quelques petites erreurs encore mais rien de bien grave.
La voiture pilote Bt a été dessinée à partir de la motrice.
Ces deux objets seront imprimés avec un haut niveau de finition chez Shapeways.
Pendant ce temps je travaille sur le châssis moteur qui sera lesté de manière à fonctionner qu'avec un bogie moteur Halling.
Le but étant de pouvoir tracter la voiture pilote et une voiture intermédiaire sur mon réseau avec des pentes...

A suivre

julien
Avatar de l’utilisateur
1217juju

Messages: 87
Enregistré le: 24 11 2015 à 21:12

Re: Automotrice Vevey du Nyon St Cergue en 3D

Messagepar 1217juju » 10 04 2017 à 21:39

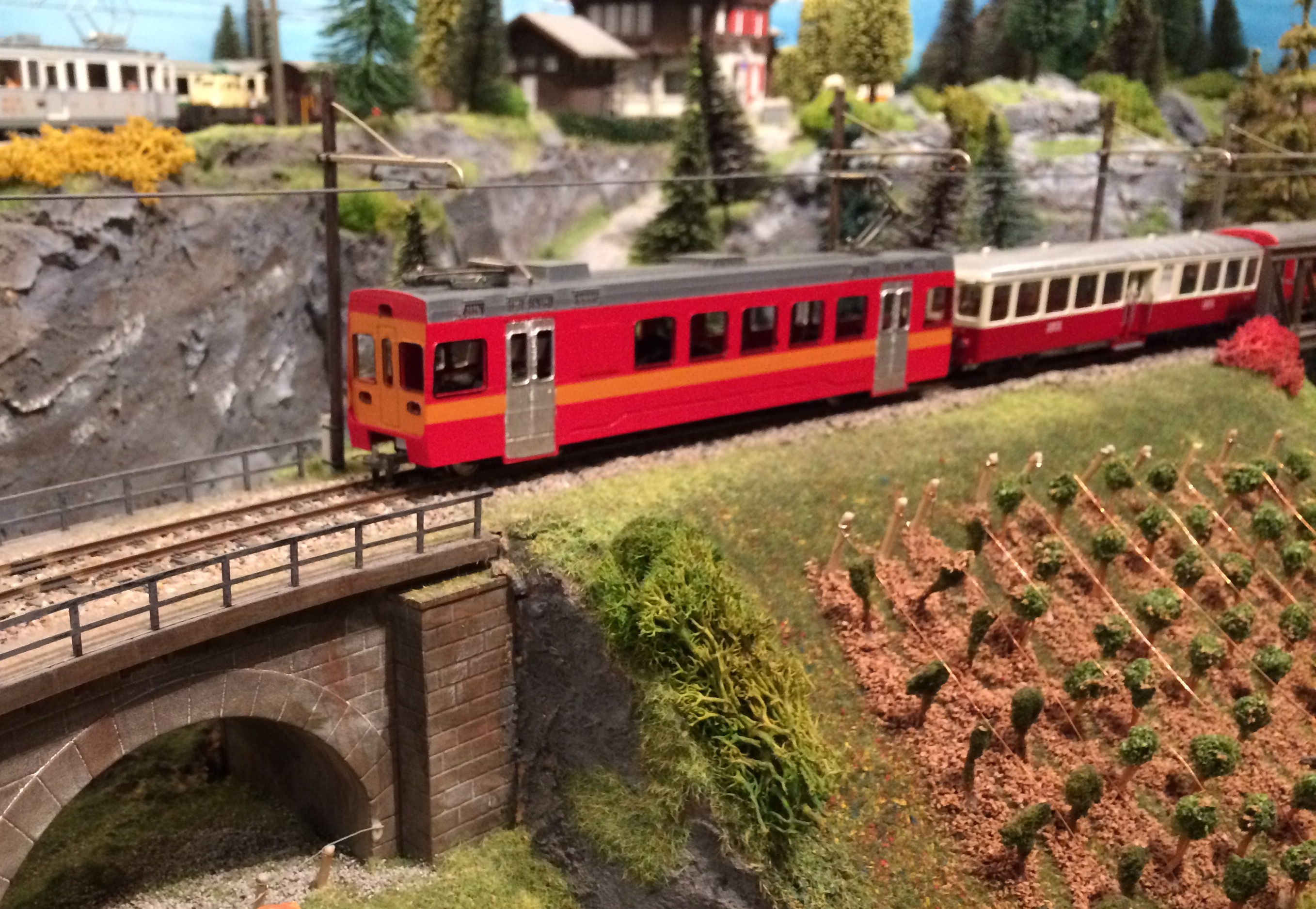

En attendant la livraison des caisses de la motrice et de la voiture pilote, je réalise des essais de peinture sur le prototype...
Avatar de l’utilisateur
1217juju

Messages: 87
Enregistré le: 24 11 2015 à 21:12

Re: Automotrice Vevey du Nyon St Cergue en 3D

Messagepar Storm » 10 04 2017 à 22:13

Si je peux me permettre, un petit peu trop brillant tes portières... Je ne connais pas le modèle réel mais je pencherais plus pour de l'alu mat ou satiné que pour cette teinte inox polie :maitre: #B5


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 17709
Enregistré le: 24 04 2006 à 22:54
Localisation: Sarcelles (95)

Re: Automotrice Vevey du Nyon St Cergue en 3D

Messagepar 1217juju » 12 04 2017 à 07:47

Oui effectivement le gris des portes n'est pas top.
Je vais trouver une couleur plus appropriée.

Je viens de recevoir les caisses de chez Shapeways. C'est top !!
Avatar de l’utilisateur
1217juju

Messages: 87
Enregistré le: 24 11 2015 à 21:12

Re: Automotrice Vevey du Nyon St Cergue en 3D

Messagepar 1217juju » 12 04 2017 à 17:33

Et voici les caisses. Superbe gravure...
Avatar de l’utilisateur
1217juju

Messages: 87
Enregistré le: 24 11 2015 à 21:12
