Imagination armoricaine ( Hom )

Messagepar rail1435 » 05 05 2016 à 13:46

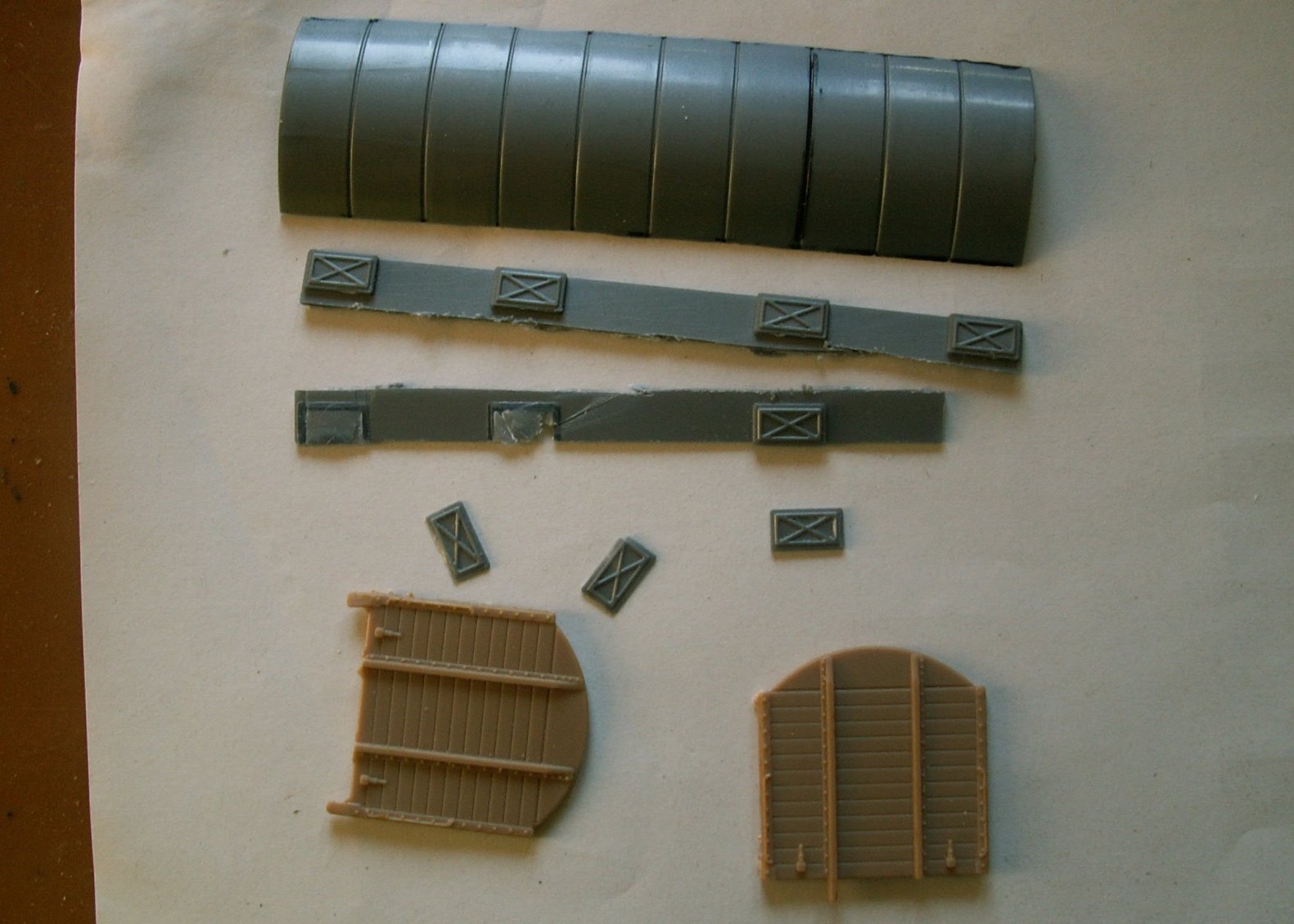

Après la construction d'une série bretonne de kit TdA, je n'ai pas envie de jeter le matériel restant:

Des toits, des dossiers, des marchepieds.
Dans ma boîte aux trésors, j'ai trouvé ça (= boîte-à-brol en belge)

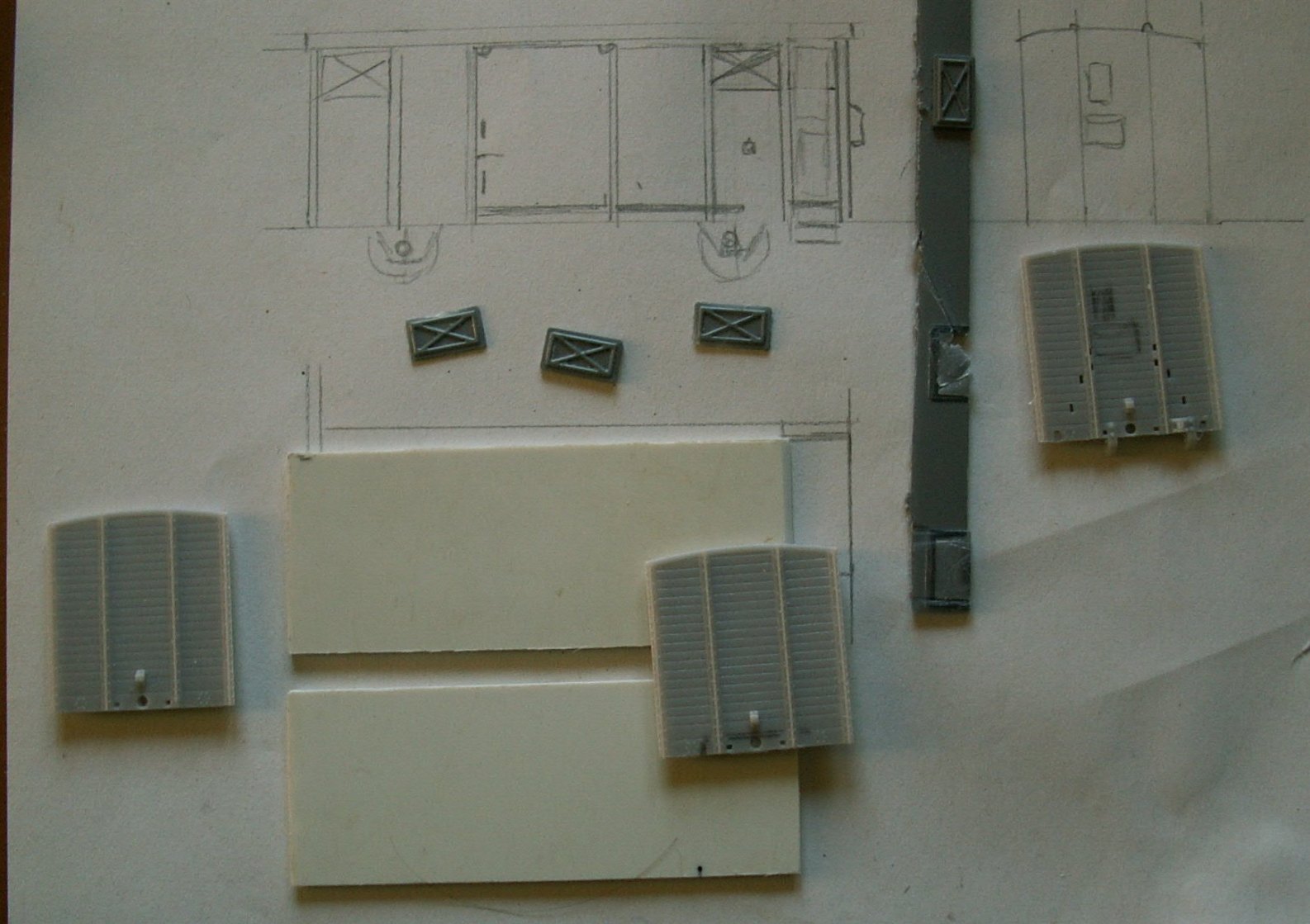

D'où l'idée de construire des wagons différents. Tout d'abord un hybride:

Des côtés un peu style français, mais avec une porte métallique. La loge de serre-frein est plutôt de style suisse.
Pour les flancs, lors d'une grande révision, on a remplacé les lattes de bois par des panneaux de contre-plaqué marine. J'ai déjà préparé les flans et limé les biseaux. D'un côté, j'ai déjà percé des trous borgnes en faces des tétons des dossiers TdA.

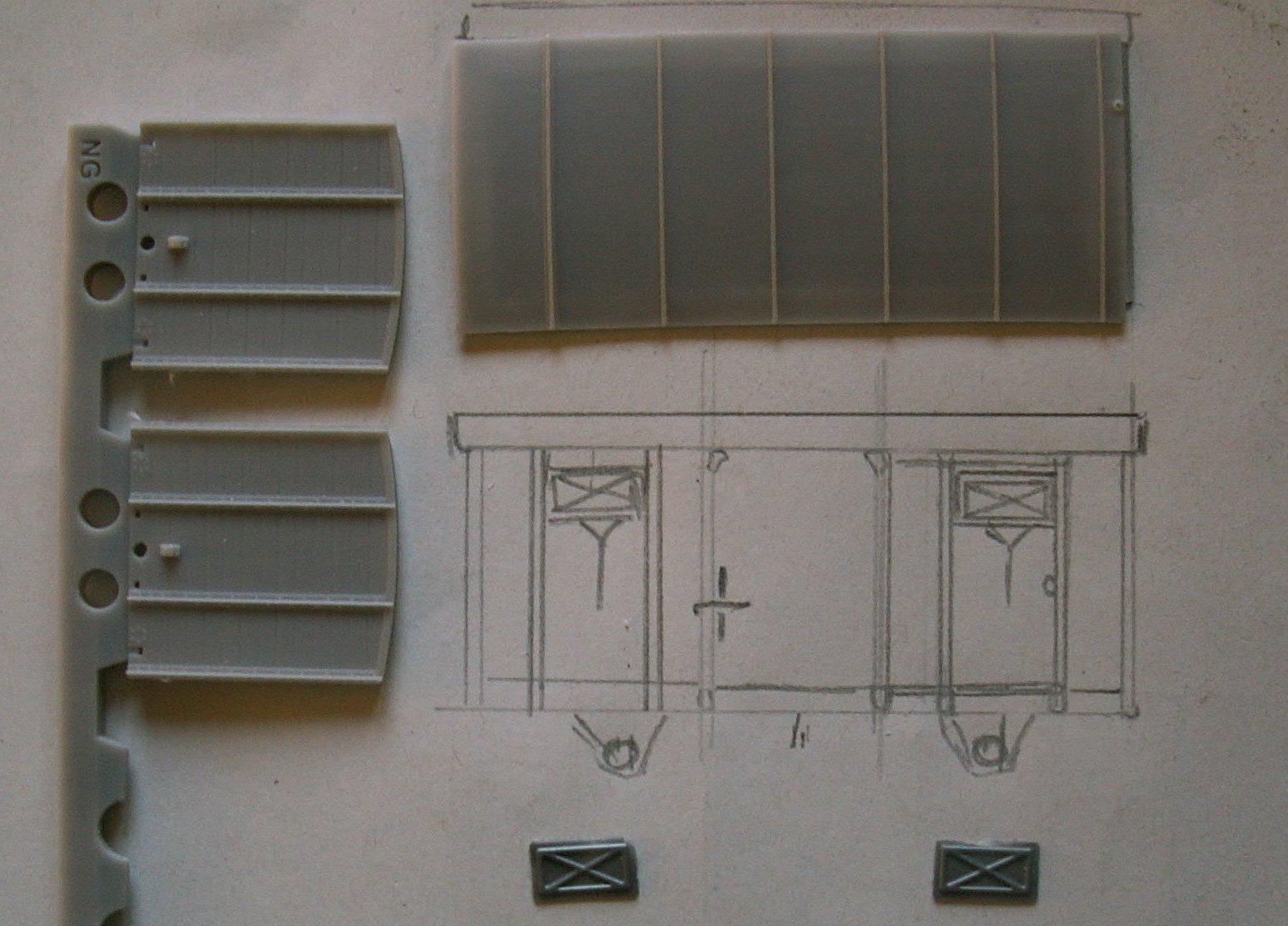

Un wagon inspiré de CdN

Il aura la même dimension qu'un RB. Pour le volant de serre-frein, j'ai trouvé une roue dentée de montre. Pour les flancs, j'hésite entre graver un bardage large (comme les dossiers) et me la jouer "feignasse": panneaux de contre-plaqué.
Avatar de l’utilisateur
rail1435
Steward

Messages: 6381
Enregistré le: 14 09 2008 à 15:50
Localisation: Genève

Re: Imagination

Messagepar rail1435 » 08 05 2016 à 16:34

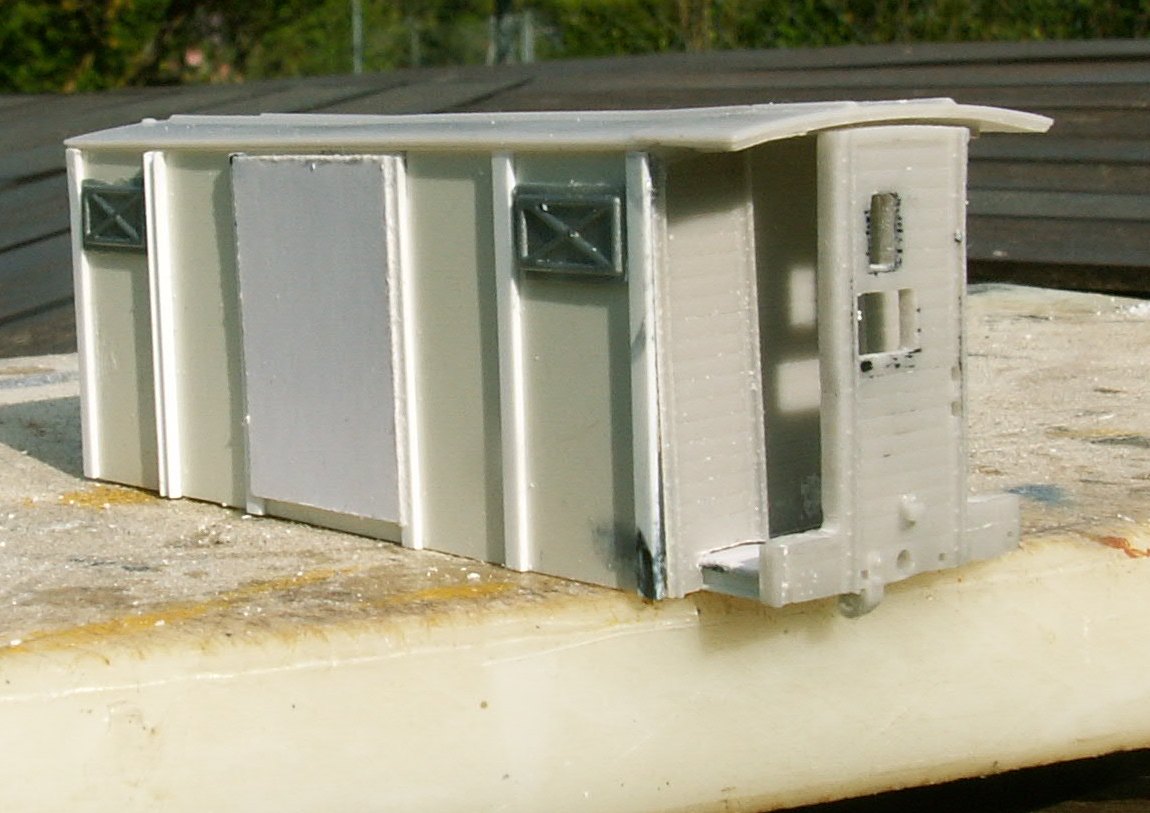

Le premier wagon prend forme. Un flanc est fait. les assemblage sont collés "à blanc".

L'ouverture sous la fenêtre de guérite est pour le "carter" de la manivelle de frein.
Avatar de l’utilisateur
rail1435
Steward

Messages: 6381
Enregistré le: 14 09 2008 à 15:50
Localisation: Genève

Re: Imagination

Messagepar Minicric Breton » 09 05 2016 à 15:55

Sympa !
Minicric Breton

Messages: 715
Enregistré le: 10 04 2015 à 21:01
Localisation: Vapeur les weeks-end, Eure la semaine !

Re: Imagination

Messagepar Buffalo Bill » 09 05 2016 à 17:48

Bien vu ! la plate forme du serre-freins #B6
Avatar de l’utilisateur
Buffalo Bill

Messages: 2940
Enregistré le: 30 01 2011 à 13:06
Localisation: Charente

Re: Imagination

Messagepar rail1435 » 13 05 2016 à 21:42

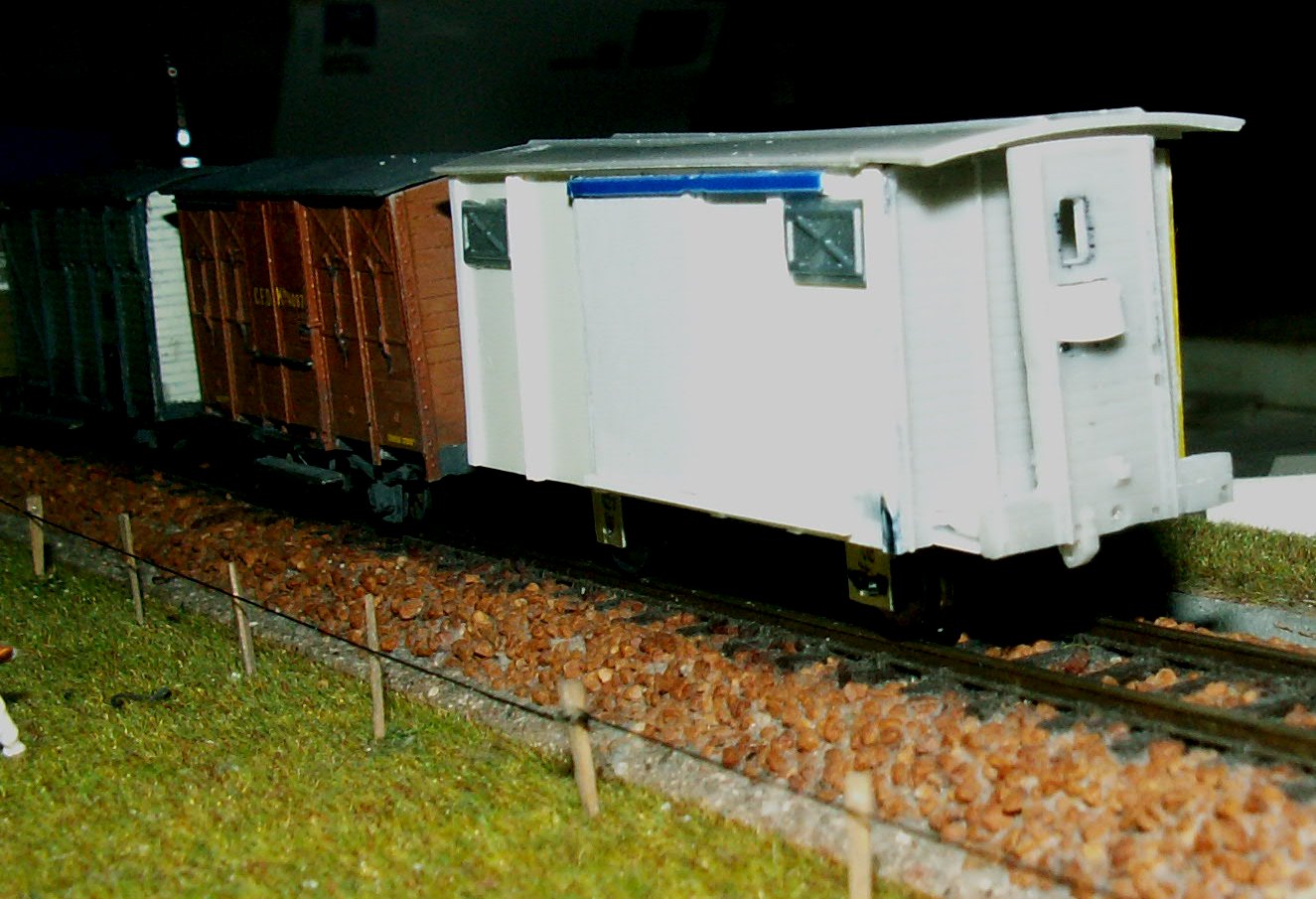

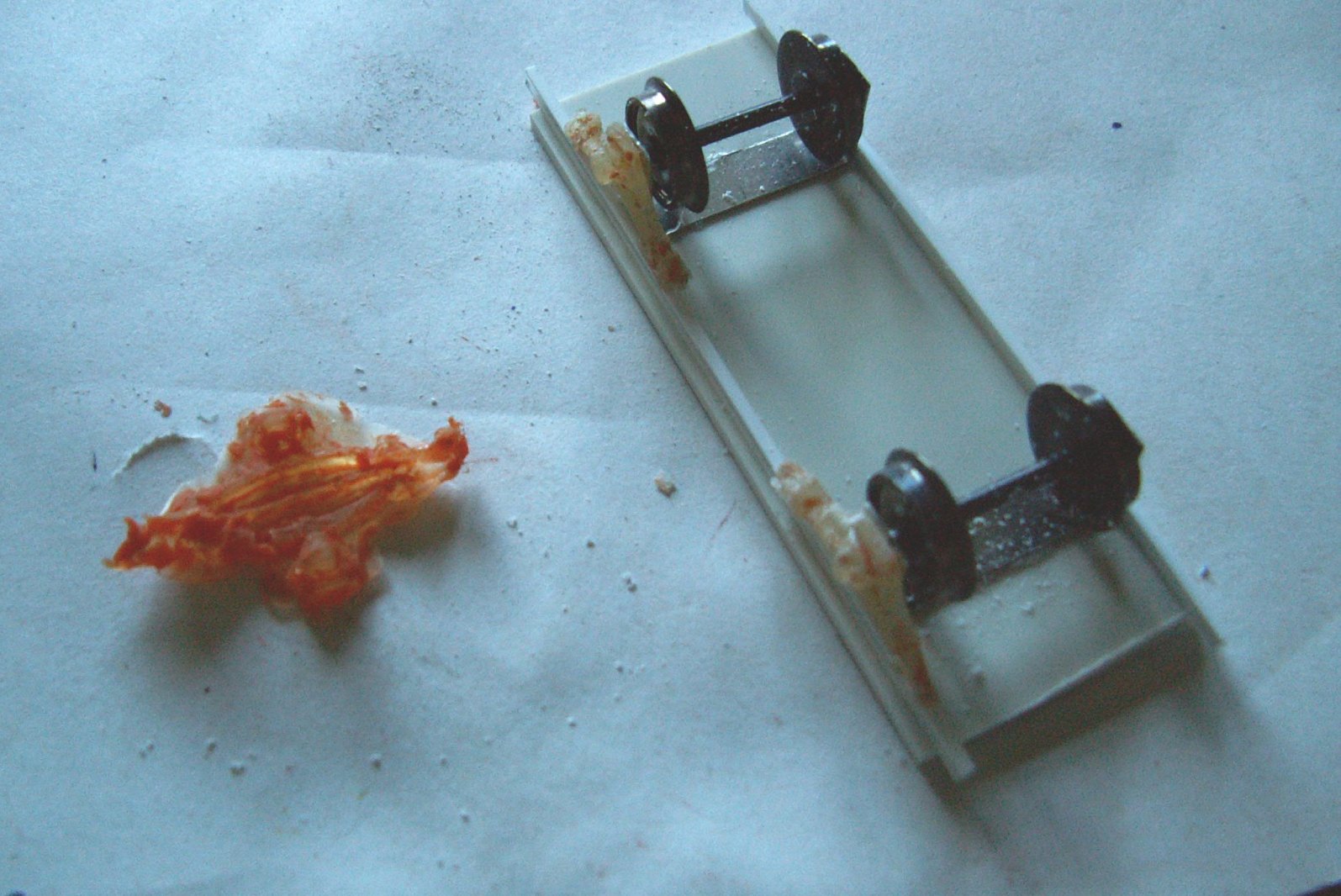

Il est sur roues, mais me paraît un peu haut. Je vais peut-être refaire 2 étriers avec 1 mm de moins. Dans l'intervalle, j'ai coulé de l'Araldit dans les moules.
Avatar de l’utilisateur
rail1435
Steward

Messages: 6381
Enregistré le: 14 09 2008 à 15:50
Localisation: Genève

Re: Imagination

Messagepar pelican » 14 05 2016 à 07:56

:ok

ça c'est une boite à brol ... :rod_mdr2
Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 38401
Enregistré le: 25 04 2006 à 07:19
Localisation: Thimeon

Re: Imagination

Messagepar rail1435 » 15 05 2016 à 13:29

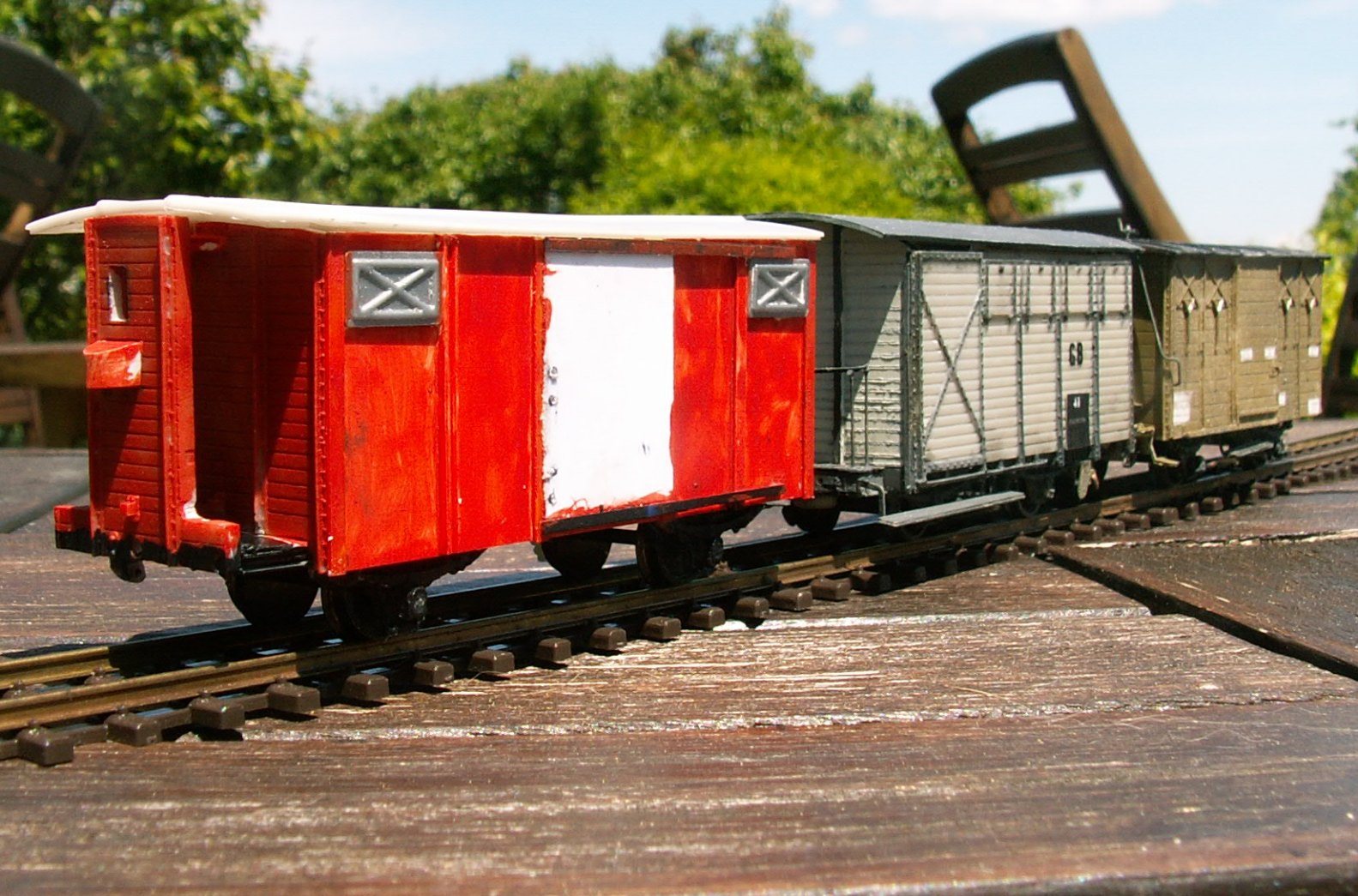

Première ébauche de peinture.

La porte sera de la même couleur que les volets. On voit le futur emplacement des 2 poignées pour faire rouler la porte. Le verrou sera entre les 2. La poignée du haut se manoeuvre depuis un quai-marchandises, celle du bas depuis le ballast.
Ensuite, il y aura à affiner la peinture, poser les tirants pour les volets, les mains-courantes, les marchepieds, les sabots et réservoir de frein ...
Avatar de l’utilisateur
rail1435
Steward

Messages: 6381
Enregistré le: 14 09 2008 à 15:50
Localisation: Genève

Re: Imagination

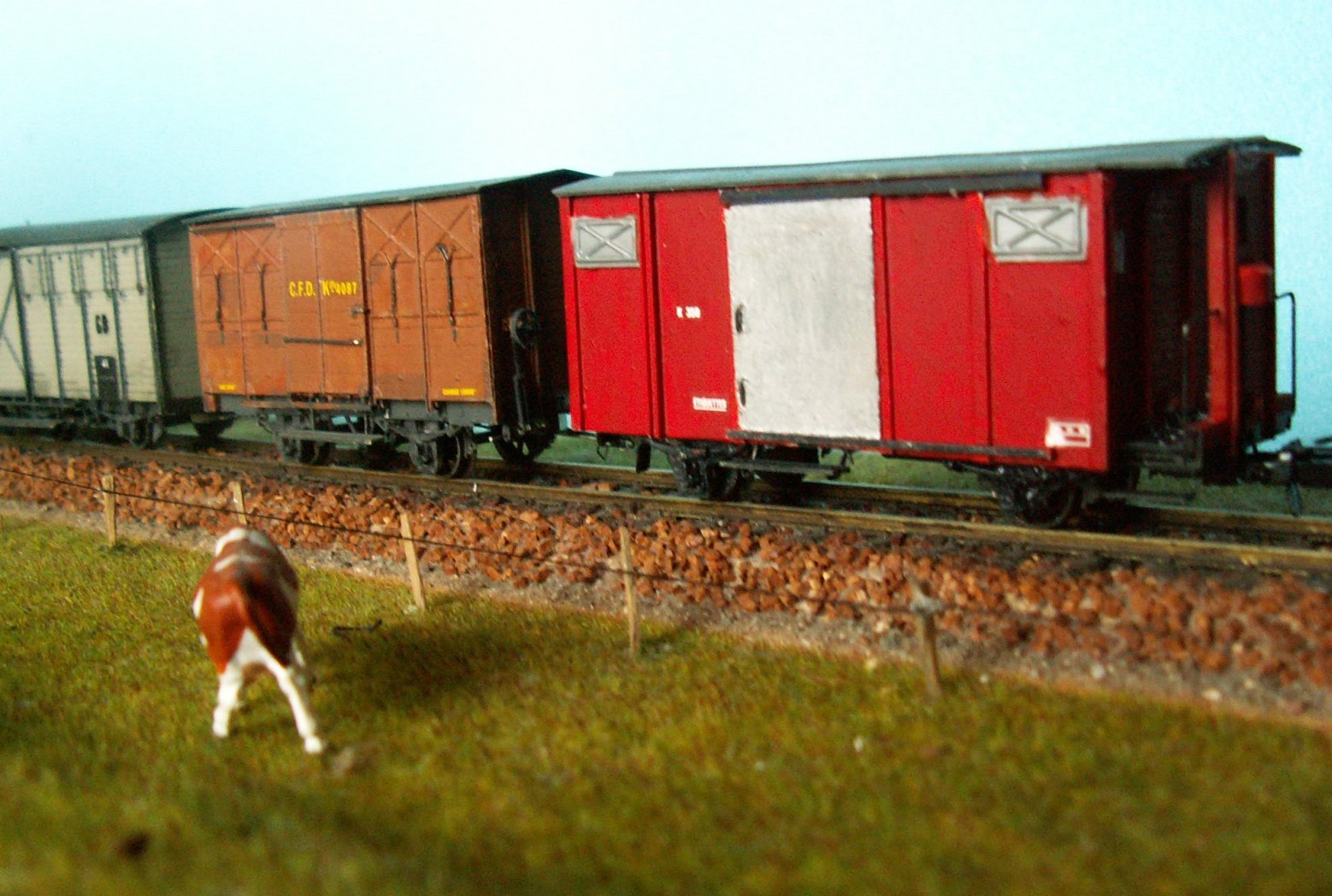

Messagepar rail1435 » 25 05 2016 à 17:58

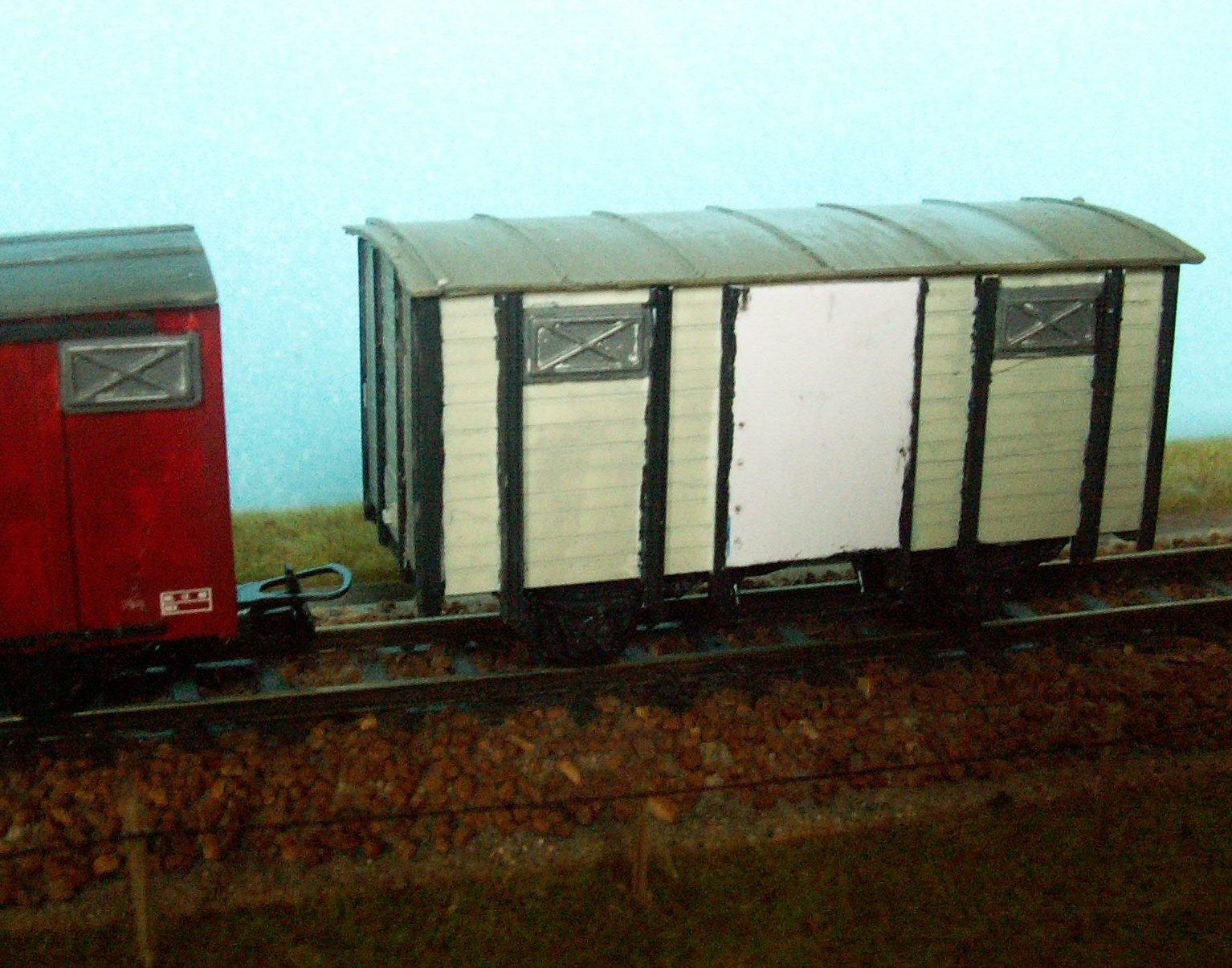

Voilà, je suis arrivé au bout. Il me reste à insérer une rondelle entre les attelages et le châssis, car ils sont 1 mm trop haut.
Avatar de l’utilisateur
rail1435
Steward

Messages: 6381
Enregistré le: 14 09 2008 à 15:50
Localisation: Genève

Re: Imagination

Messagepar bernardhenri » 26 05 2016 à 08:10

#B6
Port de Carhaix
Bernard WALTER

Avatar de l’utilisateur
bernardhenri
The Great Small

Messages: 4002
Enregistré le: 26 04 2006 à 20:26
Localisation: 56 LE BONO Bretagne

Re: Imagination

Messagepar rail1435 » 29 05 2016 à 19:18

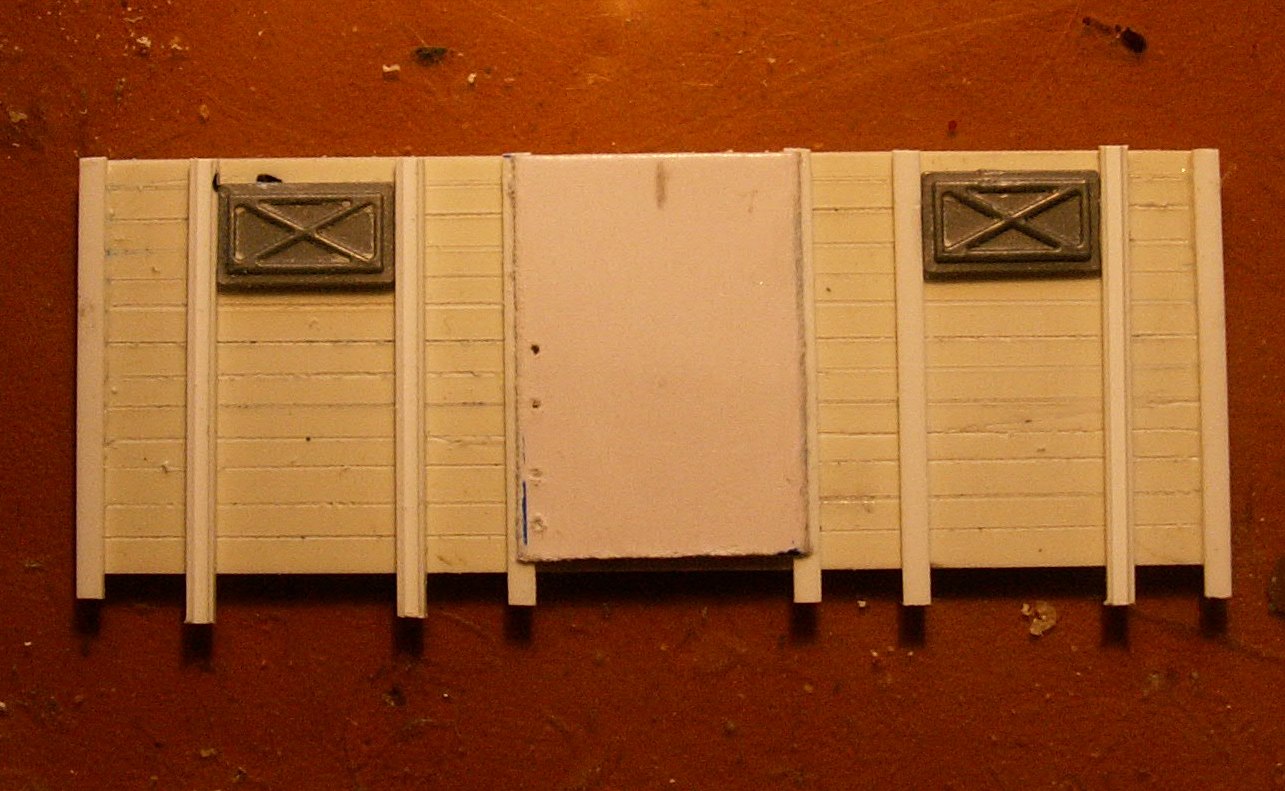

Le deuxième wagon est en chantier, inspiré de wagon CdN.

Seuls les montants extrêmes sont collés; le reste est juste posé.
Avatar de l’utilisateur
rail1435
Steward

Messages: 6381
Enregistré le: 14 09 2008 à 15:50
Localisation: Genève

Re: Imagination

Messagepar rail1435 » 10 06 2016 à 17:20

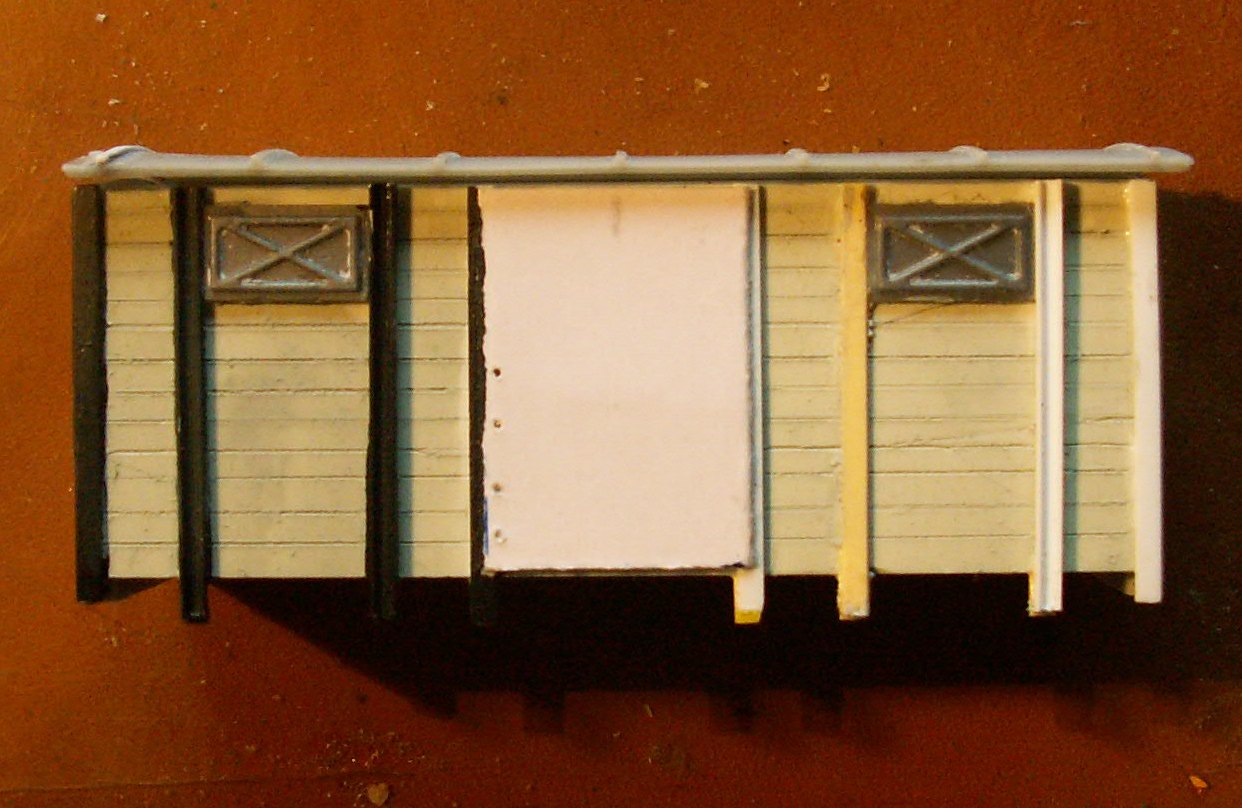

La caisse est en cours de peinture.

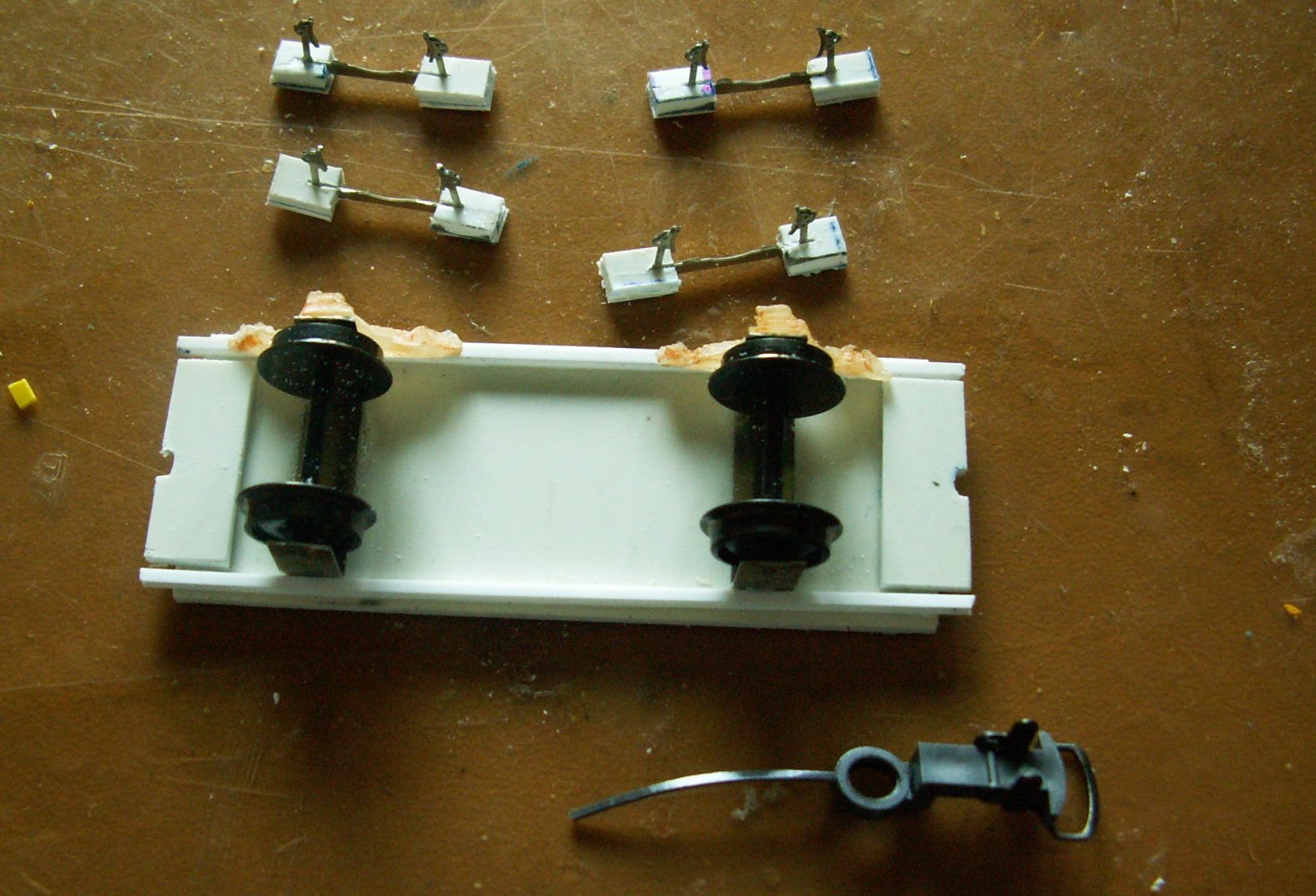

Le châssis progresse

On voit deux ensembles boites d'essieux-suspensions, brutes de démoulage.
Pour les étriers de frein, j'ai préparé des pièces pour collage au châssis

Un rectangle de 1,5 mm est fendu pour y glisser l'étrier. Un rectangle de 0,5mm est collé dessous à la colle polystyrène.aux 2 extrémités, des rectangles sont ajustés pour s'adapter aux dossiers de caisse TdA.
Avatar de l’utilisateur
rail1435
Steward

Messages: 6381
Enregistré le: 14 09 2008 à 15:50
Localisation: Genève

Re: Imagination armoricaine

Messagepar rail1435 » 12 06 2016 à 18:05

Le châssis est presque fini

Il reste encore à percer et tarauder en M2 pour visser la rondelle de fixation de l'attelage.
La caisse est aussi bien avancée

Encore quelques bavures à gratter et les marquages à poser. La porte attend encore ses verrous et poignées.
Sur les deux wagons, je dois encore réaliser les commandes des volets.
Avatar de l’utilisateur
rail1435
Steward

Messages: 6381
Enregistré le: 14 09 2008 à 15:50
Localisation: Genève

Re: Imagination armoricaine

Messagepar AUBIGNY » 12 06 2016 à 18:11

:bravo
Avatar de l’utilisateur
AUBIGNY

Messages: 21
Enregistré le: 20 05 2016 à 06:54

Re: Imagination armoricaine

Messagepar rail1435 » 18 06 2016 à 10:14

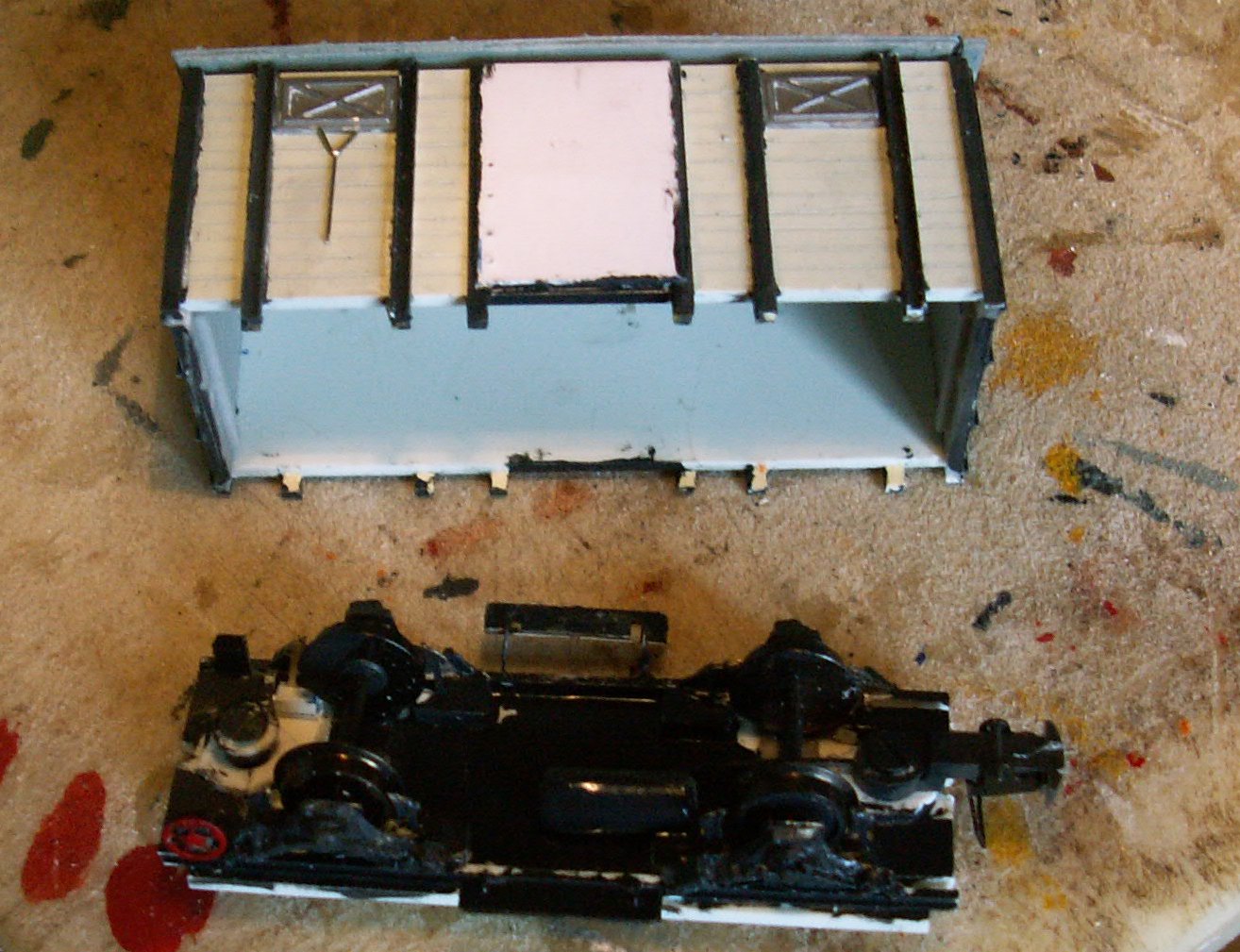

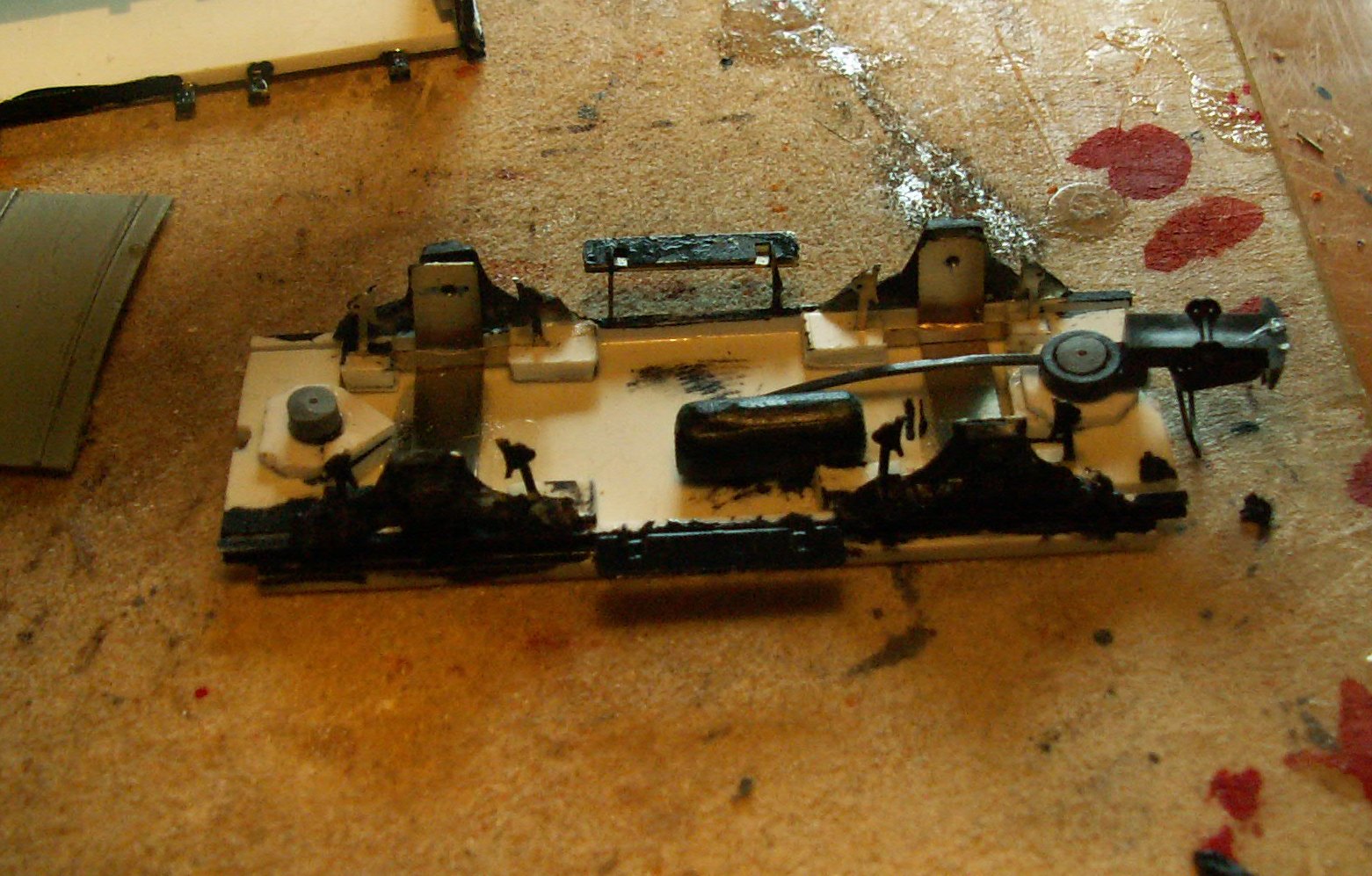

Le châssis et terminé et j'ai positionné les pièces de commande des volets.

Il faudra encore que je soude les deux pièces avant de les coller à leur emplacement.
Avatar de l’utilisateur
rail1435
Steward

Messages: 6381
Enregistré le: 14 09 2008 à 15:50
Localisation: Genève

Re: Imagination armoricaine

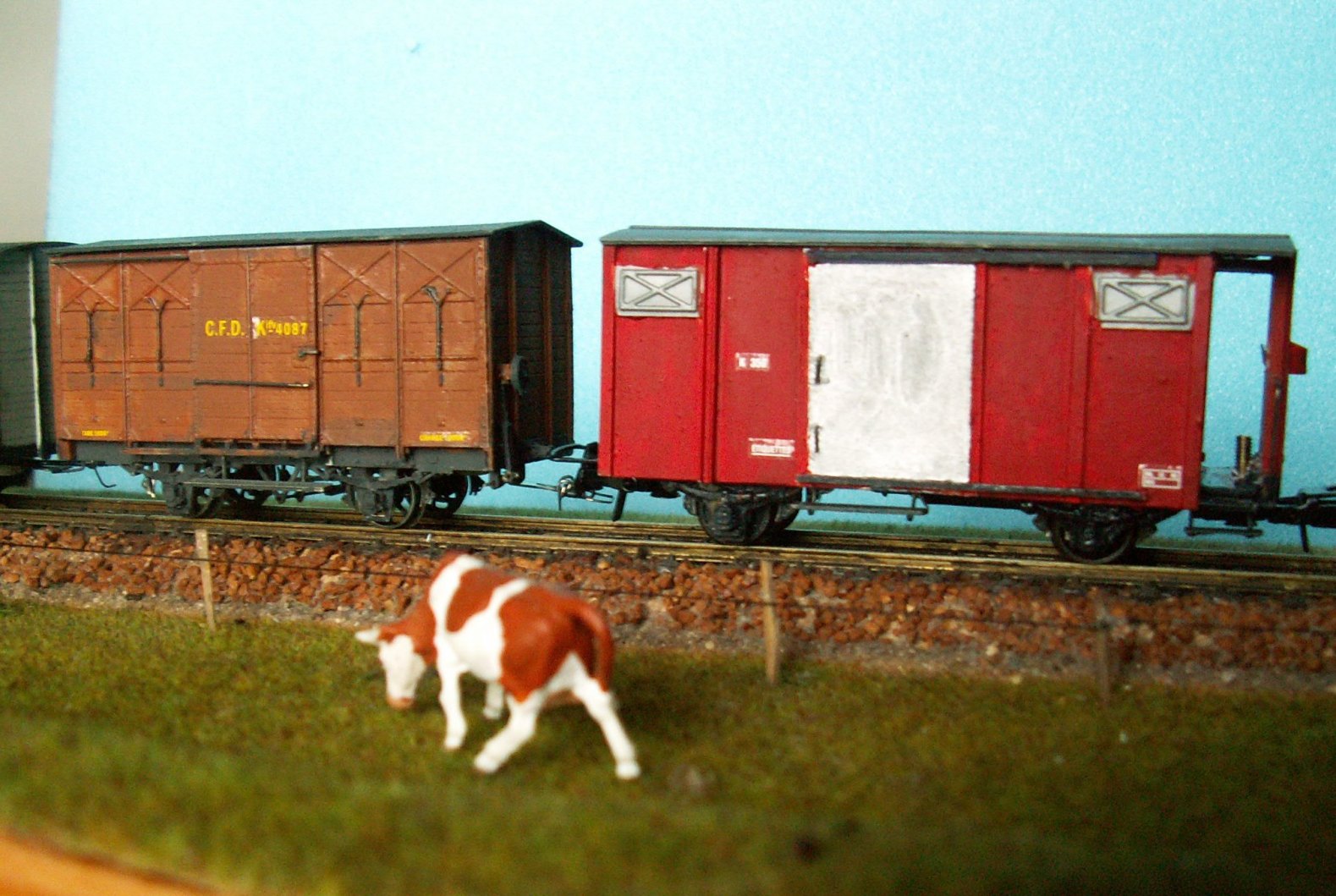

Messagepar rail1435 » 19 06 2016 à 15:05

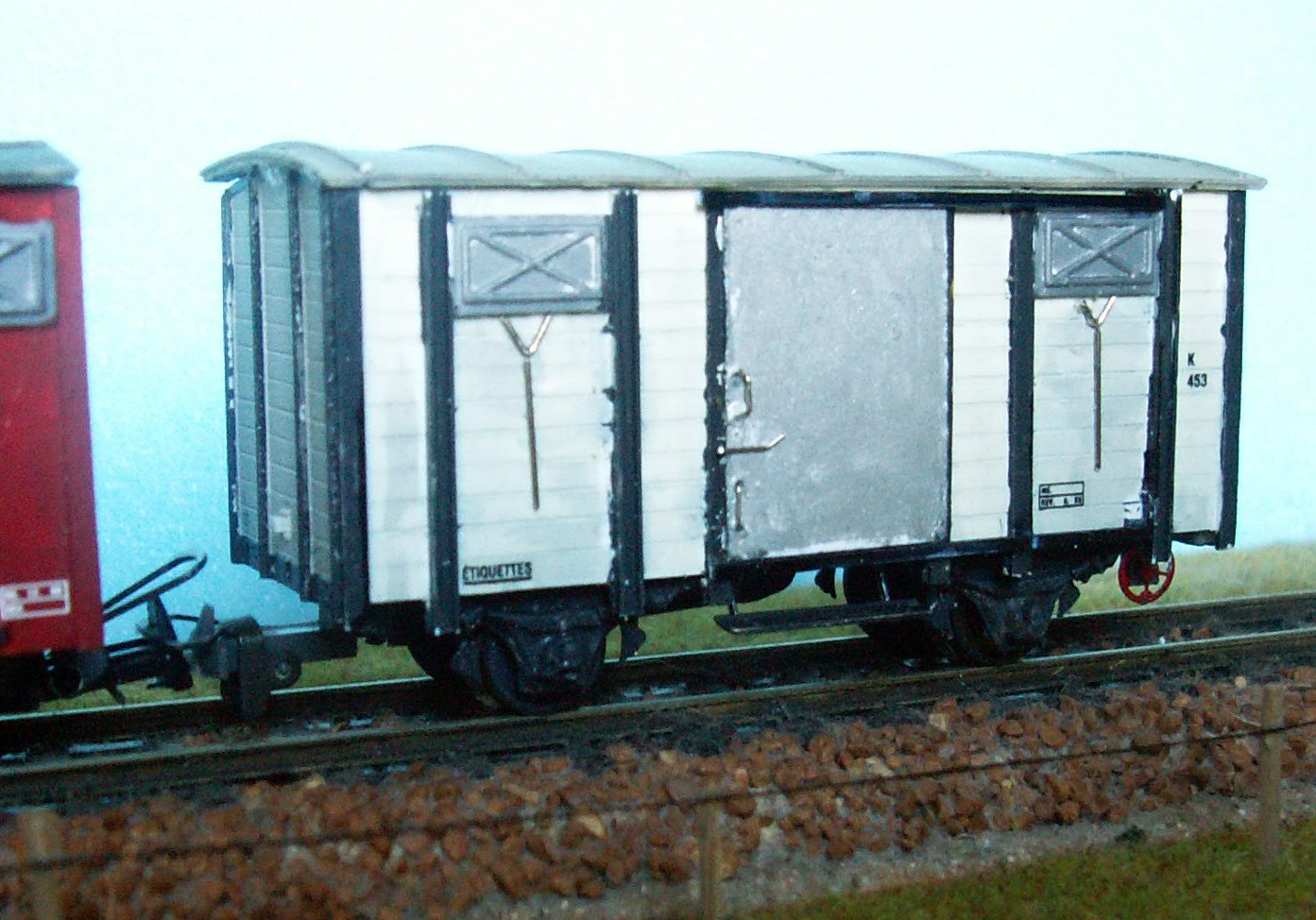

Une face est terminée.

Il s'agit d'un wagon CdN "Sornin" modernisé au milieu des années '50. On a profité de l'unification technique des chemins de fer bretons sous l'égide de l'UICm (Union Interbretonne des Chemins de fer métriques) qui a permis le raccordement des réseaux CFDF, RB, CFA, CM et CdN. Les cotes de calage, attelages et frein ont été unifiés et les gares de contact transformées en gares de connexion (Rosporden, Châteauneuf, ...) ce qui a permis leur simplification.
Les volets et la porte coulissante ont été remplacés par des versions plus légères. Ce wagon est maintenant apte à la circulation sur tous les métriques bretons interconnectés. Un volant latéral permet d'actionner le frein à la main.
Avatar de l’utilisateur
rail1435
Steward

Messages: 6381
Enregistré le: 14 09 2008 à 15:50
Localisation: Genève
