Re: Kits laiton , montages et améliorations

Messagepar Storm » 04 03 2012 à 22:14

Pour éviter de polluer le fil de JP, je finirais en te disant VOUI C7 À mon avis, ces dernières machines Géco sont à fuite comme la peste si on ne veut pas se prendre la tête avec une mécanique capricieuse… les modèles ayant des voiles de roues en plastique injectés sont bien plus sûrs (hors 030+030 Mallet H4 ) la 030 TS derniere mouture est une bonne machine (proche du modèle des CDN pour les bretonnants) le DeDion JM est plus capricieux… Fin du HS, si vous voulez plus d'infos sur les modèles Géco, on peut toujours ouvrir un fil "retour d'expérience" et éplucher toute la gamme avec tonton (et sûrement d'autres) pour éviter les déconvenues aux "neophites" #B5 :B3


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 23896
Enregistré le: 24 04 2006 à 23:54
Localisation: Vesly (27)

Re: Kits laiton , montages et améliorations

Messagepar Beyer-Garrat » 04 03 2012 à 23:06

D'ou le titre du fil améliorations C7 si non un kit qui tourne tout seul ne serait pas intéressant du moins pour moi :maitre:
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24300
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Kits laiton , montages et améliorations

Messagepar Storm » 04 03 2012 à 23:47

Si tu veux bien partir sur ce type de problèmes, pas de soucis #B5


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 23896
Enregistré le: 24 04 2006 à 23:54
Localisation: Vesly (27)

Re: Kits laiton , montages et améliorations

Messagepar Beyer-Garrat » 05 03 2012 à 08:25

Au fur et a mesure des kits comme j'en possède un certains nombre .......................Pour l'instant (et pour de pas effrayer) je démarre avec les wagons dès que j'en ai fini avec les généralités sur le montage des kits #B6
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24300
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Kits laiton , montages et améliorations

Messagepar chamb07 » 05 03 2012 à 09:17

je lis ce fil avec attention depuis le début!
Si par hasard :rod_siflet , quelqu'un crée un fil qui concerne la soudure des composants électroniques je suis preneur car je n'ai jamais pratiqué! Le montage de la motorisation/électronique du De dion Bouton ND de TDA (que je compte prochainement acquérir) me fait un peut peur D9 .

encore merci pour vos conseils. #B6
Ardéchois coeur fidèle
Avatar de l’utilisateur
chamb07

Messages: 580
Enregistré le: 04 10 2011 à 22:36
Localisation: LE CHEYLARD

Re: Kits laiton , montages et améliorations

Messagepar Beyer-Garrat » 05 03 2012 à 09:43

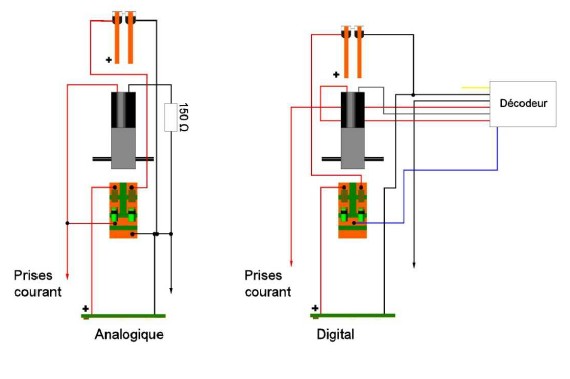

Il n'y a rien de particulier concernant le Dedion TdA tu as d'un coté un moteur 6v alimenté a travers une résistance de 150 Ohm sur du 12 V aucun soucis de soudures de ce côté là .

Ou cela se complique un peu ce sont les soudures avec des leds CMS mais Cyril a contourné la difficulté de montage sur ce modèle avec un petit circuit imprimé

Montage elec Dedion TdA


Pour la soudure des composants électroniques étamage des fils électrique comme vu plus haut et soudures rapide pour empêcher toute élévation de température.Les pattes de composant étant pré-étamé a la fabrication

Pour le circuit imprimé le fil est maintenu sur la piste cuivré ou enfilé dans la pastille cuivré avec la pointe du fer on chauffe la piste de cuivre et l'on approche la soudure qui fond immédiatement au contact enserrant la patte de

composant ou se liant avec l'étamage du fil déjà effectué.La soudure doit être brillante gage de réussite #B6

Pour les prise de courant et la led avant effectuer les soudures avant montage.
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24300
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Kits laiton , montages et améliorations

Messagepar pelican » 05 03 2012 à 09:54

On s'absente 2 jours .... et il faut se mettre à jour H4
en tout cas, c'est très clair comme explication :ok la preuve ... j'ai tout compris !! :ipb-251
Pélican, Soixantologue (© by Pélican ..) Plus jamais de Hom

PME LE forum des voies Etroites et Métriques
petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 50464
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: Kits laiton , montages et améliorations

Messagepar chamb07 » 05 03 2012 à 09:57

merci pour les conseils c'est un peut plus clair mais une photo du montage serait top!
Ardéchois coeur fidèle
Avatar de l’utilisateur
chamb07

Messages: 580
Enregistré le: 04 10 2011 à 22:36
Localisation: LE CHEYLARD

Re: Kits laiton , montages et améliorations

Messagepar Beyer-Garrat » 05 03 2012 à 11:23

A voir avec Cyril ou Storm ici c'est le rayon laiton :H1 :H1
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24300
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Kits laiton , montages et améliorations

Messagepar scoot » 05 03 2012 à 22:17

Storm a écrit: et une cinématique "en ligne" et non "en peigne" et tu a tous les ingrédients pour que ça merde :rod_siflet :rod_mdr2


qu'est-ce que tu veux dire par cinmétique en "peigne" #B2
Passions Métriques et Etroites - Département 009 & Hoe
Si Dieu ne voulait pas qu’ils se fassent tondre, il n’en aurait pas fait des
moutons
Avatar de l’utilisateur
scoot
Persifleur agitateur

Messages: 4371
Enregistré le: 24 04 2006 à 21:14
Localisation: paris

Re: Kits laiton , montages et améliorations

Messagepar Storm » 06 03 2012 à 09:53

comme dans un schéma: en ligne tu as moteur, pignon intermédiaire, roue1, pignon intermédiaire, roue2, .... bref, tu cumules les jeux et ta première roue a déjà fait une portion de tour avant que la dernière ne commence à tourner. Dans l'autre cas ("en peingne" comme je dis) le moteur attaque un arbre porteur des vis sans fin et toutes les roues sont entrainées en même temps. Plus de décalage entre les roues et de risque de mettre les bielles en vrac.


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 23896
Enregistré le: 24 04 2006 à 23:54
Localisation: Vesly (27)

Re: Kits laiton , montages et améliorations

Messagepar Beyer-Garrat » 06 03 2012 à 10:27

exemple de peigne Tillig avec une vis sans fin secondaire entrainant toute les roues :maitre:
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24300
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Kits laiton , montages et améliorations

Messagepar Beyer-Garrat » 06 03 2012 à 18:13

Avant le montage du kit deux points très importants

1- la vérification de la présence de toutes les pièces ,si le kit est neuf faire jouer le SAV du créateur,si il a 20 ans prévoir des mouchoirs :H1 :H1

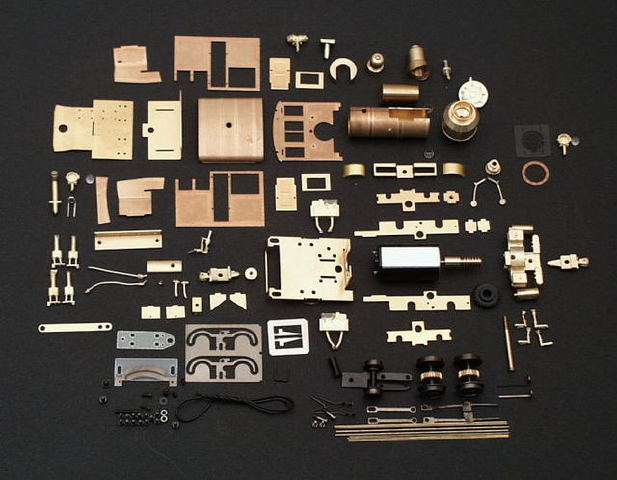

Certains présente un certains nombre de pièces telle cette Kiso en Hoe

Kits Kiso


personnellement je ne suis pas partisant du déballage complet des pièces avant montage c'est le meilleur moyen d'égarer une boite ou d'en renverser une :H2

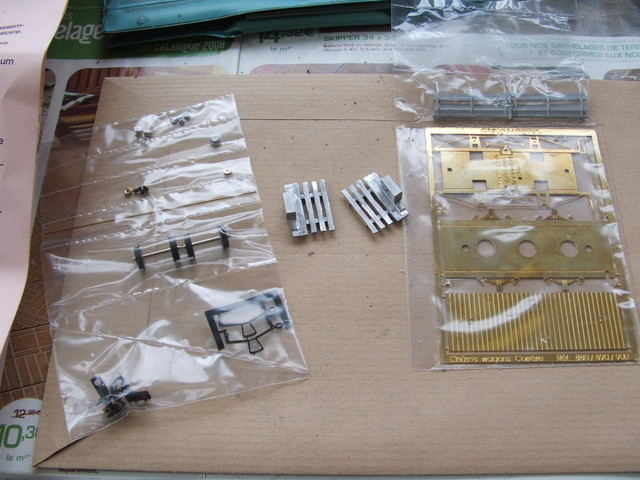

Comme bien des kits se présentent sous formes de pochettes transparentes soudées ou non,comme ce kit Géco d'un plat TC

Plat Géco TC


Il est préférable de vérifier les pièces par transparence et de faire un prélèvement au fur et a mesure grâce a une entaille réalisée au cuter et refermer au scotch invisible ,ainsi

vous ne perdrez plus vos pièces et saurez toujours ou les trouver ! :boss:
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24300
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Kits laiton , montages et améliorations

Messagepar Zébu » 06 03 2012 à 18:48

Et c'est maintenant que tu le dis ?
H4

:rod_mdr2
Directeur technique des Saroulmapoul
Great Officer of CQFD
Avatar de l’utilisateur
Zébu
Gredin !! Captain Couque

Messages: 14715
Enregistré le: 01 03 2008 à 18:34
Localisation: Gelbique quasi méridionale.

Re: Kits laiton , montages et améliorations

Messagepar Beyer-Garrat » 06 03 2012 à 19:28

La fondation Beyer Garrat accepte les dons sous forme de kits :rod_mdr2 :rod_mdr2 :rod_mdr2 :rod_mdr2
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24300
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !
