Re: Kits laiton , montages et améliorations

Messagepar Beyer-Garrat » 22 06 2012 à 17:30

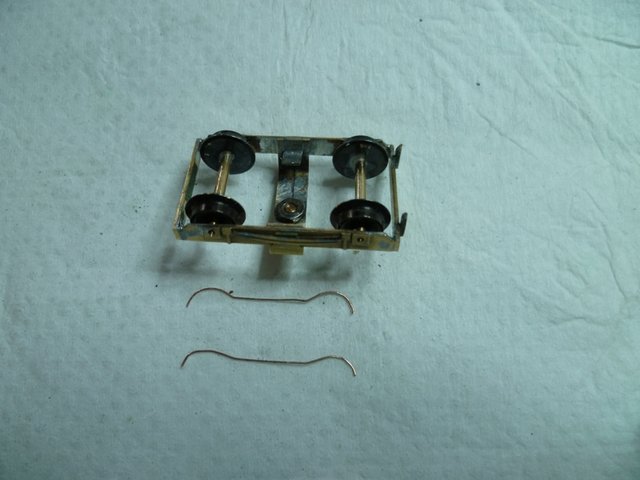

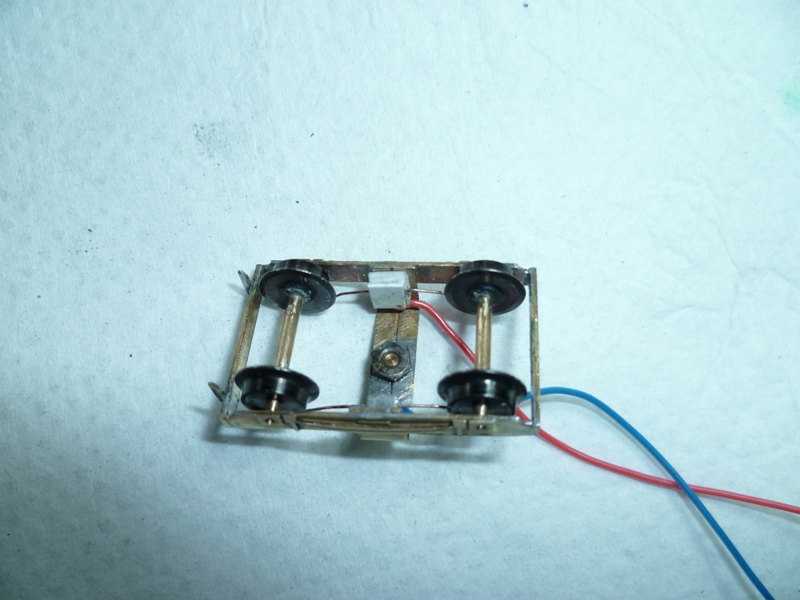

Noua allons attaquer le bogie porteur idem sans les pignons :H1

12 soudures plus tard C7








A suivre .....
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24312
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Kits laiton , montages et améliorations

Messagepar Marcel » 22 06 2012 à 19:27

Marcel a écrit:...
@Storm : content de te lire à nouveau. ;o)
Storm a écrit:Profites-en, ça va pas durer…

Beyer-Garrat a écrit:Comprend pas ils se réjouissaient tous de ton départ si j'en juge ton fil dans la cantine et maintenant de ton retour !



Hem... :^(
Là c'est moi qui ne comprends pas...

Si j'ai été désobligeant avec Storm, je m'en excuse. Quant au fil évoqué par Beyer-Garrat, je n'y ai pas écrit !
(Je suppose qu'il s'agit de ce fil là.)
MJModélisme
Le temps dégage le charme de choses qui n'en n'ont pas. C'est pourquoi le temps est poète. (V.Jankélévitch)
Avatar de l’utilisateur
Marcel

Messages: 2499
Enregistré le: 30 03 2009 à 22:46
Localisation: Quimper Bretagne

Re: Kits laiton , montages et améliorations

Messagepar Beyer-Garrat » 22 06 2012 à 19:29

Ce sont simplement ceux qui ont ecris sur ce fil un peu vite que je visais, pas toi Marcel :maitre:
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24312
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Kits laiton , montages et améliorations

Messagepar Beyer-Garrat » 22 06 2012 à 19:33

Reprise de l'histoire sans paroles

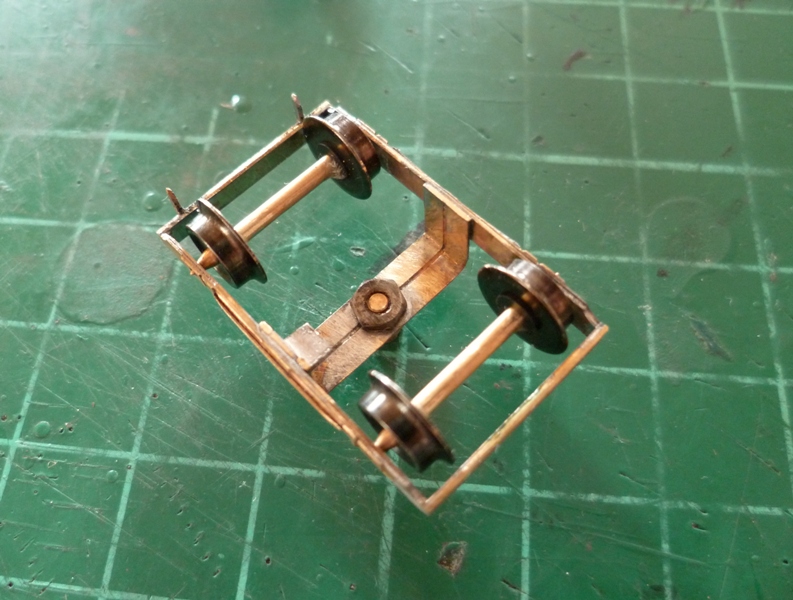

Bon maintenant le châssis.
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24312
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Kits laiton , montages et améliorations

Messagepar Kazh du » 22 06 2012 à 22:09

J'arrive encore un peu tard mais que pensez vous de la paille de fer pour nettoyer la panne du fer à souder?
Est ce une bonne solution...plus de soit disant soucis d'humidification de la panne ou de refroidissement.
Quand je regarde les soudure de Beyer ça me donne l'impression qu'il a collé les pièces....propre, net et sans bavure, superbe #B6 :maitre:
Avatar de l’utilisateur
Kazh du
Bidouilleur invétéré

Messages: 7892
Enregistré le: 25 02 2010 à 15:53
Localisation: Morbihan 56

Re: Kits laiton , montages et améliorations

Messagepar Storm » 22 06 2012 à 23:48

J'en arrive à me demander pourquoi, sur pas mal de support de fer à souder, on place un compartiment contenant une éponge… :F9 :rod_siflet Serait-ce pour nettoyer le tableau que tout bon modéliste-monteur possède dans son atelier :D3 :rod_mdr2

Alors, pour dire et redire, on trouve beaucoup de produits "indispensables" aux monteurs quand on parle de soudure… pour moi, il n'y en a que 3: un bon fer, de la soudure basique et du décapant… le reste, c'est soi du confort (pour les différents types de soudures quand on ne fait que du laiton, ça devient évident pour le MB) soit inutile. Je ne travaille qu'avec ça, pas de support particulier, une simple planche en bois; pas 10 types de brasures différentes, juste une bobine de soudure electro (60% Étain Dia 1mm) et ma station achetée chez Conrad. Ce simple matériel me suffit amplement et si j'y arrive, c'est que ça ne doit pas être si compliqué que ça… :rod_siflet ça ne fait pas partie de ma formation pro à la base… Bon, je passe sur les coton-tiges (pour le flux) et autres stylo fibres qui font partie de la boite à outils standard…

Entraînez vous, appliquez les conseils de JP (étamage, préparation) et vous ferez les même soudures que lui :maitre:


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 23910
Enregistré le: 24 04 2006 à 23:54
Localisation: Vesly (27)

Re: Kits laiton , montages et améliorations

Messagepar SteamyStef » 23 06 2012 à 00:06

Le nettoyage de la panne vise à supprimer les résidus de flux qui s'y dépose et ronge progressivement la panne tout en laissant une couche isolante. Il faut donc bien essuyer la panne après soudure avec l'éponge humide, et l'étamer régulièrement, sans flux si possible.
De plus, il semblerait que certaines pannes récentes soient recouvertes d'une couche de protection longue durée, y aller avec des outils abrasifs pourrait donc en réduire sensiblement la durée de vie.

Stef
Steamy Stef
CAV 1276
Un O&K, un ... A voir dans le fil adhoc
Avatar de l’utilisateur
SteamyStef

Messages: 4601
Enregistré le: 27 04 2006 à 23:51
Localisation: Erpent, Belgique

Re: Kits laiton , montages et améliorations

Messagepar Beyer-Garrat » 23 06 2012 à 08:13

Ceci dit pour manier le fer a souder depuis 47 ans D9 je suis d'accord avec Chris31 rien ne vaudra jamais les anciennes panne en cuivre rouge ,
conductibilité,résistance,étamage .Comme je le précisais plus haut le cours du cuivre a téellement grimpé ces dernières années qu'elles ne sont
plus utilisées que sur des fers pros de zinguerie.
Les pannes Weller grises se comportent relativement bien leur revêtement extérieur restant en bonne état l'intérieur se désagrégeant
l'on arrive a n'avoir plus qu'un corps creux phénomène particulièrement visible sur les buses des pompes a dessouder de la marque.


Il vaux mieux nettoyer avec l'éponge comme indiqué par tous les intervenants pour éviter de détruire ce revêtement externe conducteur de chaleur remplaçant le cuivre :maitre:

Il n'y a pas de secret pour une bonne soudure ,un fer et une pièce a bonne température, une soudure fine (1mm max) sans trop de flux interne,un flux externe a la soudure de bonne qualité

Tous ces ingrédients réunis, la soudure doit filer comme de l'eau et resté brillante gage de qualité et de faible épaisseur,ce qui limite le traitement par limage, poncage de vos pièces.Un simple pinceau fibre permet d'enlèver les impuretés et trace de flux résiduelle . C'est tout #B6 :maitre:
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24312
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Kits laiton , montages et améliorations

Messagepar scoot » 23 06 2012 à 09:07

moi quand je soude (si, si ca m'arrive :boss: ) je nettoieen cours d'utilisation à l'aide de cet outil : sorte de paille de fer gros maillage pas abrasif : suffit de planter le fer de remuer un peu et le tour est jouer #B6

Passions Métriques et Etroites - Département 009 & Hoe
Si Dieu ne voulait pas qu’ils se fassent tondre, il n’en aurait pas fait des
moutons
Avatar de l’utilisateur
scoot
Persifleur agitateur

Messages: 4371
Enregistré le: 24 04 2006 à 21:14
Localisation: paris

Re: Kits laiton , montages et améliorations

Messagepar Kazh du » 23 06 2012 à 20:04

C'est exactement de ça que je parlais. #B5
Avatar de l’utilisateur
Kazh du
Bidouilleur invétéré

Messages: 7892
Enregistré le: 25 02 2010 à 15:53
Localisation: Morbihan 56

Re: Kits laiton , montages et améliorations

Messagepar 1CC1 3700 » 24 06 2012 à 11:28

Storm a écrit: .../...et ma station achetée chez Conrad. Ce simple matériel me suffit amplement et si j'y arrive, c'est que ça ne doit pas être si compliqué que ça… :rod_siflet.../...

Et voila, on te sort desuite la technique. Une station de soudage. :C4 :C4 :C4
Le vrai "pro" se sert d'un classique fer de 100W du magasin de bricolage le plus proche...
Enfin, il l'a quand même équipé d'une panne longue durée
:prrrt: :rod_mdr2 :rod_mdr2 :rod_mdr2
Laurent
1CC1 3700

Messages: 134
Enregistré le: 16 12 2009 à 23:52

Re: Kits laiton , montages et améliorations

Messagepar 3DMetrique » 24 06 2012 à 13:38

Non les vrais pro utilisent ça :



La Rolls des SRE ! disponible chez ABF : http://www.abf-distribution.com/
Cyril
En volume, tout est au cube, sauf la tête.

"Jamais l'esclavage n'est aussi bien réussi que quand l'esclave est persuadé que c'est pour son bien" - Aristote
Avatar de l’utilisateur
3DMetrique
Bidouilleur invétéré

Messages: 3741
Enregistré le: 27 04 2006 à 23:52
Localisation: St Simon de Pellouaille et St Pierre Quiberon

Re: Kits laiton , montages et améliorations

Messagepar Storm » 24 06 2012 à 13:41

J'aimerais bien voir une démo de cet engin :F9 sûrement intéressant pour certains travaux…


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 23910
Enregistré le: 24 04 2006 à 23:54
Localisation: Vesly (27)

Re: Kits laiton , montages et améliorations

Messagepar 3DMetrique » 24 06 2012 à 13:52

Passe chez ABF rue Villier de l'Isle Adam, l'accueil est sympa, ils sont spécialisés dans la bijouterie mais ils étaient aussi présents à Villebon il y a quelques années.
Cyril
En volume, tout est au cube, sauf la tête.

"Jamais l'esclavage n'est aussi bien réussi que quand l'esclave est persuadé que c'est pour son bien" - Aristote
Avatar de l’utilisateur
3DMetrique
Bidouilleur invétéré

Messages: 3741
Enregistré le: 27 04 2006 à 23:52
Localisation: St Simon de Pellouaille et St Pierre Quiberon

Re: Kits laiton , montages et améliorations

Messagepar Kazh du » 24 06 2012 à 18:07

Storm si par hasard tu peux voir une démo je suis preneur de tes constations :F5
Avatar de l’utilisateur
Kazh du
Bidouilleur invétéré

Messages: 7892
Enregistré le: 25 02 2010 à 15:53
Localisation: Morbihan 56
