H0i Decauville 030 impression 3d

[Patrick ze rabbit Deludin]

Sympa, la bestiole !

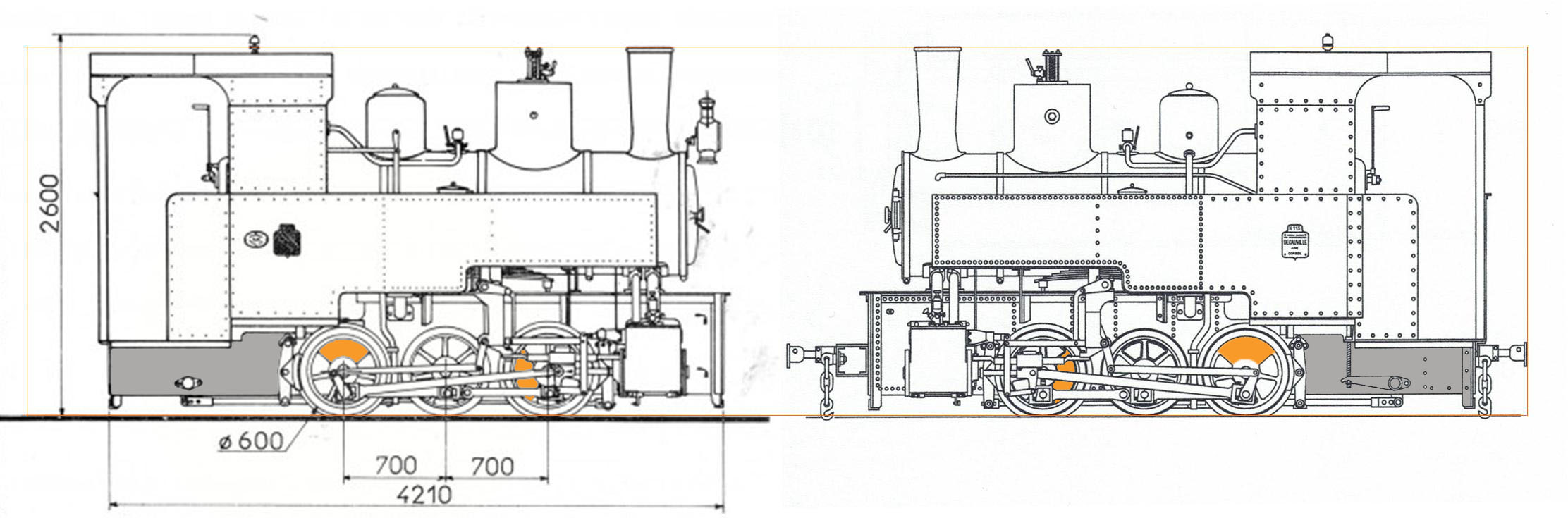

Si tu rajoutes un complément de châssis sous la cabine, le porte-à-faux de celle-ci devrait moins paraître (en gris) :

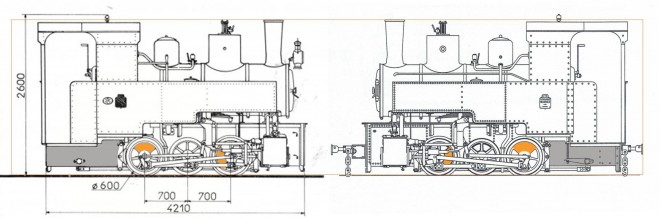

Tu peux simuler les contrepoids des roues (en orange), bien caractéristiques, par des morceaux de papier genre 120 g ou Bristol, le plus dur étant de le découper : à imbiber de cyano avant, ça le plastifie.

Pour les bandes de rivets, je ne sais pas dans quoi tu les a faites, mais "l'étain" de goulot de bouteille donne de bons résultats, et permet de reproduire beaucoup de choses. En plus il est comme le délirium, très mince .
Les exemples ne manquent pas sur ce forum, parfois avec des utilisations surprenantes :
viewtopic.php?f=6&t=11559&p=421426&hilit=%C3%A9tain+bouteille#p421426
viewtopic.php?f=6&t=12243&p=447260&hilit=%C3%A9tain+bouteille#p447260
viewtopic.php?f=11&t=11718&p=495832&hilit=%C3%A9tain+bouteille#p495832
viewtopic.php?f=4&t=12305&p=489201&hilit=%C3%A9tain+bouteille#p489201
viewtopic.php?f=4&t=12629&p=475061&hilit=%C3%A9tain+bouteille#p475056
(Je suis un gros consommateur... d'étain de goulot. Non, je ne jette pas le vin pour autant !).
On arrive à faire des bandes d'un mm de largeur.
viewtopic.php?f=11&t=11023&p=439582&hilit=%C3%A9tain+bouteille#p439582
Pour la régularité de la taille des rivets et de leur espacement, c'est moins évident ...

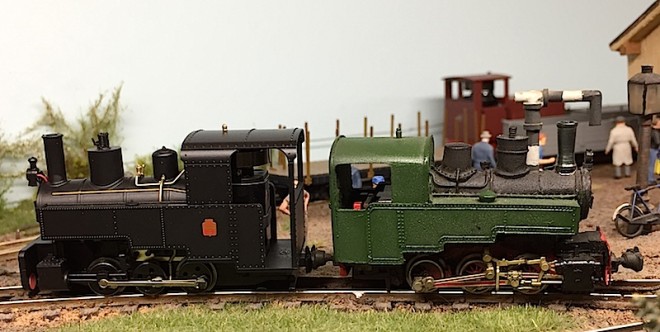

La VLN, comparée à la MiniTrains, pas à l'échelle H0 :

030 Decau BD.JPG (66.21 Kio) Vu 2620 fois

(Photo Bruno "Russell" Duchesne)

[Storm]

Bon, y'a plus qu'à attendre les châssis et je pense que la gamme HOi va avoir une nouvelle référence Merci pour les infos Rom

[Rom]

J'avais même pas fait attention au vide sous cabine! j'avais les roues en trop initialement a cet endroit. Le boulet. Va falloir que je trouve un truc pas trop lourd.
Les rivets c'était des bandes en impression 3d. C'est pas large mais faut pouvoir le sortir de la buse puis le décoller du plateau. Je ne voulait pas les modéliser a l'impression directement en me disant qu'ils allaient disparaitre au ponçage et peinturage.
Je vais étudier tout ça.
Les contrepoids des roues je les aurais jamais vu seuls je note ça pour plus tard, quand je serai assez satisfait pour sacrifier définitivement le châssis moteur à ce projet.
Pour l'instant je vais voir pour camoufler au mieux le joint du fond de cabine et installer une tuyauterie.

[Rom]

#B6

Bon, y'a plus qu'à attendre les châssis et je pense que la gamme HOi va avoir une nouvelle référence Merci pour les infos Rom

C'est avec plaisir, hâte de voir ce que ça peut donner en pro.
Je vois en tout cas que tu apprécies le changement de couleur

[Rom]

:F5



La VLN, comparée à la MiniTrains, pas à l'échelle H0 :

030 Decau BD.JPG

(Photo Bruno "Russell" Duchesne)

C'est là que je vois que je m'en sors pas mal avec mon moteur dans la cabine. La vln est toute fermée et la minitrain trop grande avec un pâté vertical dur à camoufler

[Storm]

#B6

Bon, y'a plus qu'à attendre les châssis et je pense que la gamme HOi va avoir une nouvelle référence Merci pour les infos Rom

C'est avec plaisir, hâte de voir ce que ça peut donner en pro.
Je vois en tout cas que tu apprécies le changement de couleur

Euh, je ne suis pas meilleur qu'un autre, bien au contraire. La seule différence viendra du type de machine vu que je travaille avec des machine résine, je peux pousser un peu le détail mais pro ou amateur, un modéliste reste un modéliste
Et oui, la couleur me sied plus, avec tout mes remerciements

[Patrick ze rabbit Deludin]

La VLN est toute fermée

Oui, les portes cachaient le châssis, qui n'était qu'un U à l'envers sans décrochement arrière.

[Rom]

Et voilà j'ai rajouté de la tuyauterie... Pas facile y a pas deux loco réelle avec la même chose sur les photos.
J'ai ajouté aussi les machins sur le dessus, désolé j'ai aucun vocabulaire .
C'est en gros l'aspect que je souhaite donner. Moi je la trouve chouette! Pas vous? Ah bon
Bon faut faire le mk 2 mieux. Il me faut faire des rivets, sans doute de la teinte dominante, avoir une peinture laiton plutôt que or, tester la peinture "gris artillerie" avoir un support non repeint 15fois en arrachant des rivets, combler le vide sous cabine pointé par Patrick... Et ce sera satisfaisant je pense.
Ajout de fenêtres peut être, d'un gros levier intérieur cabine visible... Travailler les roues.

Et in fine brancher la lanterne.

Qu'en pensez vous?

[Storm]

Le machin au dessus c'est les soupapes, dessous c'est le dôme vapeur Franchement ça le fait

[pelican]

Wouaaaah ....

[Patrick ze rabbit Deludin]

J'avais même pas fait attention au vide sous cabine! j'avais les roues en trop initialement a cet endroit. Le boulet. Va falloir que je trouve un truc pas trop lourd.

Tu peux peut-être faire un caisson vide, juste 3 "sans l'avant" ou 4 côtés, et une traverse en partie haute permettant de le fixer par l'emplacement de la vis de l'ancien bogie ?
Je dis peut-être des bêtises (ça serait pas la première fois ), ne sachant pas où se trouve l'ancienne fixation.

[Rom]

L'ancien boggie se baladait en pivot libre excentré sur la vis retenant tout le train avant (on voit sur la photo du dessous que j'ai faite sur la 1ere page). Je doute que le prototype fonctionnait comme ça mais ça permet de tourner sur du rayon de 9,5.
J'ai quelques idées mais je dois trouver le temps

Mais ce qui me chagrine vraiment maintenant c'est que j'ai complètement raté ma traverse arrière en fait, qu'est ce que j'ai f.. ça descend bien trop peu. C'est bien embêtant et je ne vois pas comment faire sans repasser à l'impression.

[Rom]

:F5

On arrive à faire des bandes d'un mm de largeur.
viewtopic.php?f=11&t=11023&p=439582&hilit=%C3%A9tain+bouteille#p439582
Pour la régularité de la taille des rivets et de leur espacement, c'est moins évident ...

J'en ai récupéré un bout, pas facile après avoir jeté les bouteilles des fêtes ça a l'air pas trop mal effectivement.
As-tu déjà essayé de les matricer pour faire qq chose de régulier? Je vais essayer de dessiner pour impression 3d une presse à étain de bouteille avec des petits picots réguliers le plus petit possible . En cherchant à faire un diamètre de 0,2 ça devrait le faire après qq essais . Espacement un peu plus grand entre rivets. Avec un guide pour aider la découpe.

[Patrick ze rabbit Deludin]

C'est vrai que l'I3D peut être d'un très grand secours pour faire de t'estampage.
Je me servais dans le temps d'un engrenage de réveil dont les dents avaient été émoussées, et d'une règle comme guide, en appui sur une plaque de liège, méthode connue. Mais bon, pas évident de faire tourner l'engrenage en suivant la règle, et le résultat était irrégulier en ce qui concerne le relief : Faut de grives...

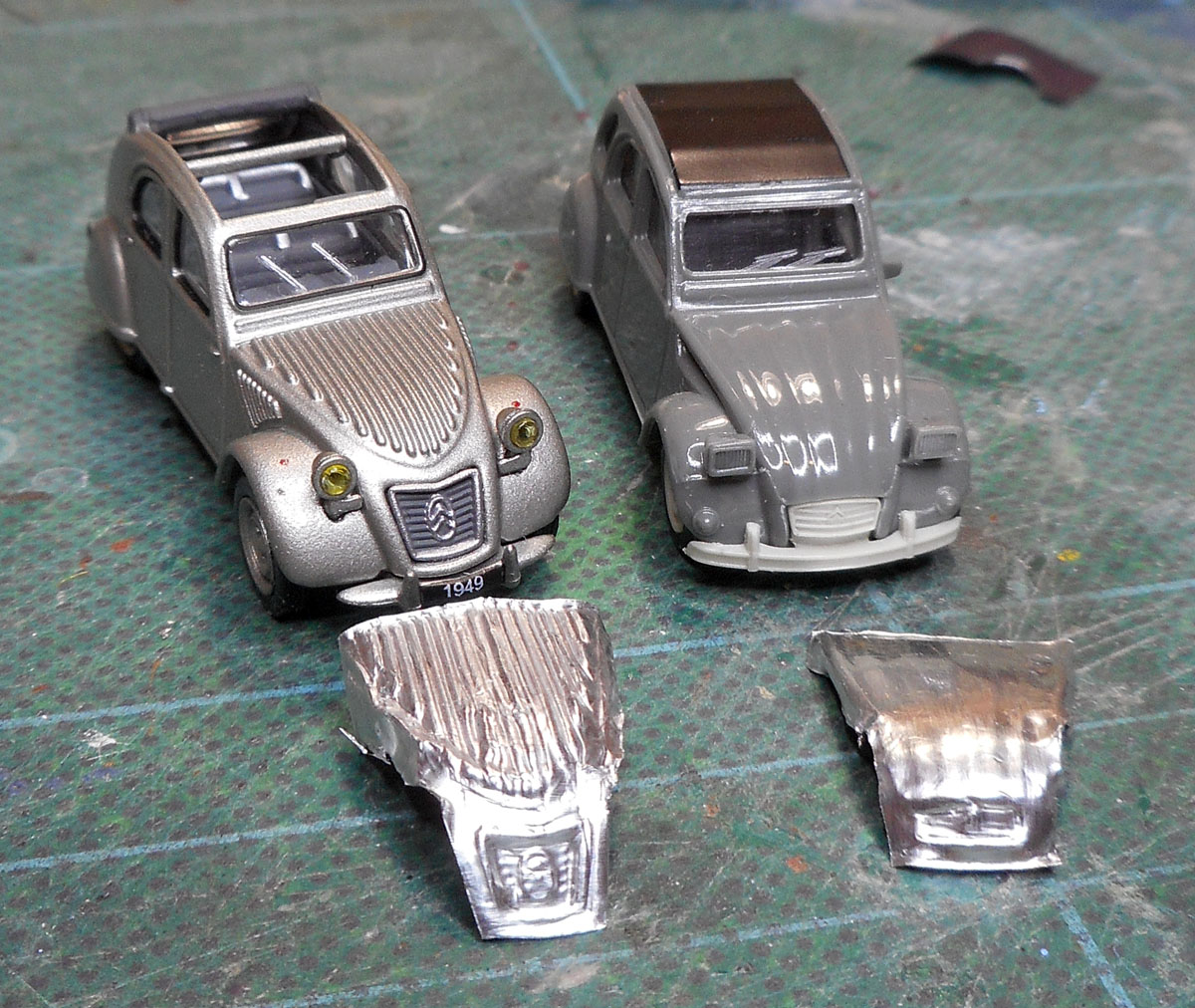

Sinon, pas essayé mais peut-être en estampant une caisse de loco existante ?
Outil d'estampage : cure-dent en bambou, émoussé.
C'est de cette façon que j'ai fait ça à la louche et sans m'appliquer pour montrer à Ingo :

[Storm]

Faut pas toujours chercher à se compliquer la vie, il existe CA Si vous fouillez chez Oups Model il y a plusieurs types selon le pas.
Ou alors CA
