Garratt Hoe motorisations et améliorations diverses !

[augerd]

excellent, les premiers modèles arrivent

question a Ramon
- tu va surement séparer le réservoir avant du châssis pour pouvoir articuler tout le bloc moteur avant, mais que pense tu faire pour le bloc arrière: bloc moteur articulé ou pas par rapport au réservoir ??

Dominique

[Ramon Soupalognon]

Je pense faire comme sur une vraie Garratt, trois parties articulées : le châssis central avec la cabine + le châssis moteur avant (bac à eau) + le châssis moteur arrière (soute à charbon). Côté soute à charbon, sur les deux machines d'Ushuaia, le bas de la soute pénètre à l'intérieur de la cabine, comme sur la machine de Tasmanie, la hotte par contre est bien séparée, mais je pense que je vais faire comme sur les machines Sud Africaines où il y a un espace entre la soute et la cabine.
J'ai un peu de documentation concernant les Garratt et j'en ai vu rouler au Zimbabwé et au Pays de Galles.

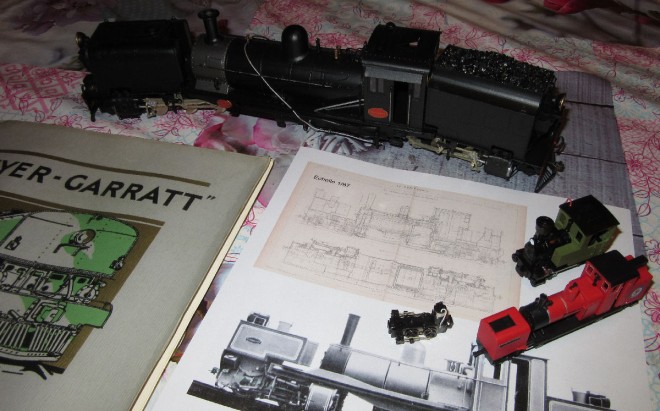

L'étude a déjà commencé :

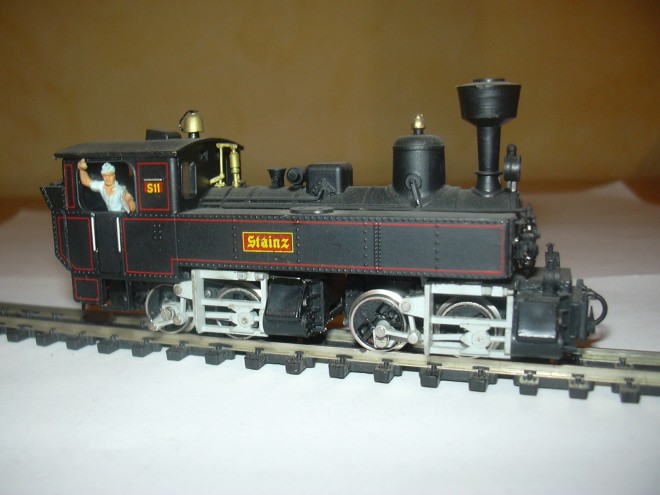

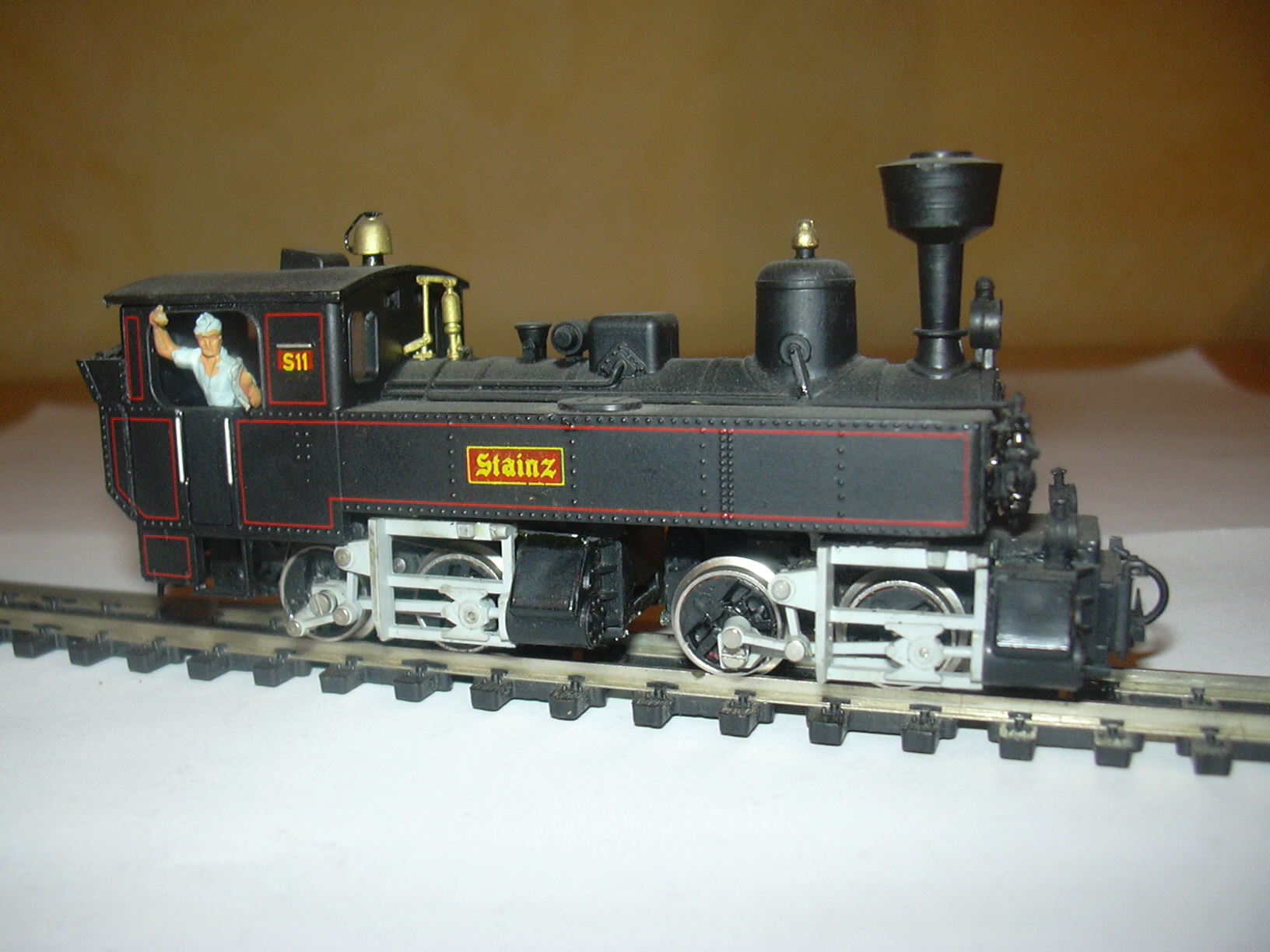

Je pense couper en deux dans le sens de la longueur les bacs et la cabine et ajouter au moins deux millimètres en largeur, afin de se rapprocher du gabarit de la "Stainz" Minitrains, mais c'est la seule modification importante que je ferais, sinon autant construire une machine entièrement.
Les moteurs des châssis TGW me semblent un peu petits, je pense qu'il ne faudra pas demander trop d'effort ou de longues périodes de fonctionnement à cette machine, mais, on verra à l'usage. Les châssis moteurs devront pivoter au centre de leur empattement et être fixés au châssis par une crapaudine, c'est cette opération qui risque d'être la plus compliquée, je n'ai pas encore de solution.

A bientôt.

Ramon

[Zébu]

Je sens que ce sujet va m'inspirer.
Mettez bien tous les détails.

[Beyer-Garrat]

Je pense faire comme sur une vraie Garratt, trois parties articulées : le châssis central avec la cabine + le châssis moteur avant (bac à eau) + le châssis moteur arrière (soute à charbon). Côté soute à charbon, sur les deux machines d'Ushuaia, le bas de la soute pénètre à l'intérieur de la cabine, comme sur la machine de Tasmanie, la hotte par contre est bien séparée, mais je pense que je vais faire comme sur les machines Sud Africaines où il y a un espace entre la soute et la cabine.
J'ai un peu de documentation concernant les Garratt et j'en ai vu rouler au Zimbabwé et au Pays de Galles.

L'étude a déjà commencé :

Je pense couper en deux dans le sens de la longueur les bacs et la cabine et ajouter au moins deux millimètres en largeur, afin de se rapprocher du gabarit de la "Stainz" Minitrains, mais c'est la seule modification importante que je ferais, sinon autant construire une machine entièrement.
Les moteurs des châssis TGW me semblent un peu petits, je pense qu'il ne faudra pas demander trop d'effort ou de longues périodes de fonctionnement à cette machine, mais, on verra à l'usage. Les châssis moteurs devront pivoter au centre de leur empattement et être fixés au châssis par une crapaudine, c'est cette opération qui risque d'être la plus compliquée, je n'ai pas encore de solution.

A bientôt.

Ramon

J'utilise pour mes montages un système de pivot qui permet un débattement dans tous les sens des bogies ou trucks .

C'est ce que j'ai utilisé sur la Péchot

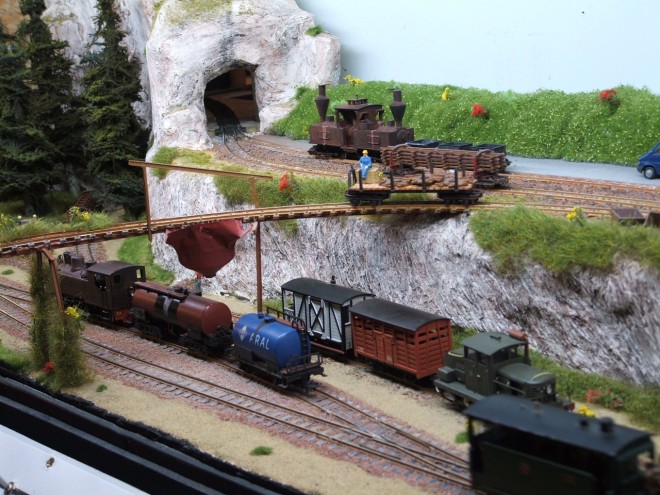

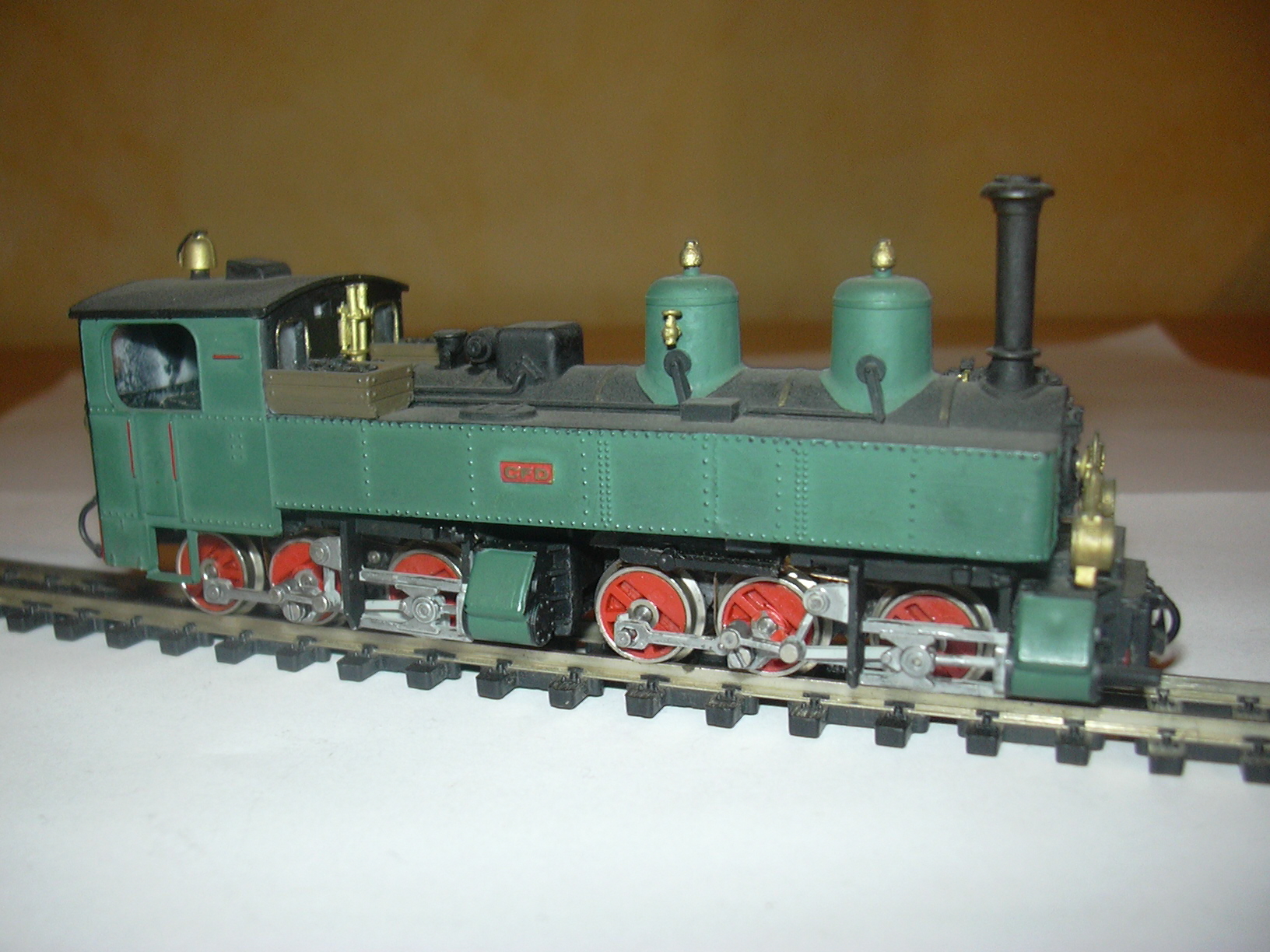

Et les Mallet tirées de 031 Lilliput

[Tyrphon]

Beyer Garrat, alias docteur Laiton et mister Bricolo!

[augerd]

Je pense faire comme sur une vraie Garratt, trois parties articulées : le châssis central avec la cabine + le châssis moteur avant (bac à eau) + le châssis moteur arrière (soute à charbon). Côté soute à charbon, sur les deux machines d'Ushuaia, le bas de la soute pénètre à l'intérieur de la cabine, comme sur la machine de Tasmanie, la hotte par contre est bien séparée, mais je pense que je vais faire comme sur les machines Sud Africaines où il y a un espace entre la soute et la cabine.
J'ai un peu de documentation concernant les Garratt et j'en ai vu rouler au Zimbabwé et au Pays de Galles.

L'étude a déjà commencé :


Je pense couper en deux dans le sens de la longueur les bacs et la cabine et ajouter au moins deux millimètres en largeur, afin de se rapprocher du gabarit de la "Stainz" Minitrains, mais c'est la seule modification importante que je ferais, sinon autant construire une machine entièrement.
Les moteurs des châssis TGW me semblent un peu petits, je pense qu'il ne faudra pas demander trop d'effort ou de longues périodes de fonctionnement à cette machine, mais, on verra à l'usage. Les châssis moteurs devront pivoter au centre de leur empattement et être fixés au châssis par une crapaudine, c'est cette opération qui risque d'être la plus compliquée, je n'ai pas encore de solution.

A bientôt.

Ramon

je me suis un peu douté que tu ne pouvais pas laisser la soute arrière fixe avec la cabine, d’où ma question
par contre, j'aurais pas pensé à couper et écarter les caisses et la cabine

pour la motorisation, j'ai aussi l'impression que les petits moteurs ne doivent pas être prévus pour un fonctionnement continu
je n'ai pas ces blocs moteur, seulement le Tsugawa TU-9A du même "tonneau", qui m'a l'air léger pour tracter autre chose que qlq wagonnets
seulement, c'est les seuls blocs moteur avec un bout d'embiellage assez court et compact pour etre loger facilement sous cette Garratt !

donc je me demande si il n'y a pas moyen de ne garder que le bloc sans le moteur, d'installer un cardan en bout d'arbre, ce cardan étant monté en bout de moteur au centre de la machine
si c'est faisable, en dehors des réglages mécanique, cela permet d'avoir un seul moteur 12v sous la chaudière plus puissant, invisible, et plus de pbm de chuter la tension des 4.5v ou de digitalisation

Dominique

[Ramon Soupalognon]

J'utilise pour mes montages un système de pivot qui permet un débattement dans tous les sens des bogies ou trucks .

Merci Beyer-Garratt.
D'autre part, belle cavalerie d'articulées

donc je me demande si il n'y a pas moyen de ne garder que le bloc sans le moteur, d'installer un cardan en bout d'arbre, ce cardan étant monté en bout de moteur au centre de la machine
si c'est faisable, en dehors des réglages mécanique, cela permet d'avoir un seul moteur 12v sous la chaudière plus puissant, invisible, et plus de pbm de chuter la tension des 4.5v ou de digitalisation

Oui, Dominique, çà serait une solution mais d'une réalisation qui me semble assez difficile car la machine est assez petite, pour ma part, je n'essayerais pas.
Je vais garder les moteurs d'origine avec une résistance, je verrais bien à l'usage. C'est avant tout une machine pour se faire plaisir avec peu de travail.

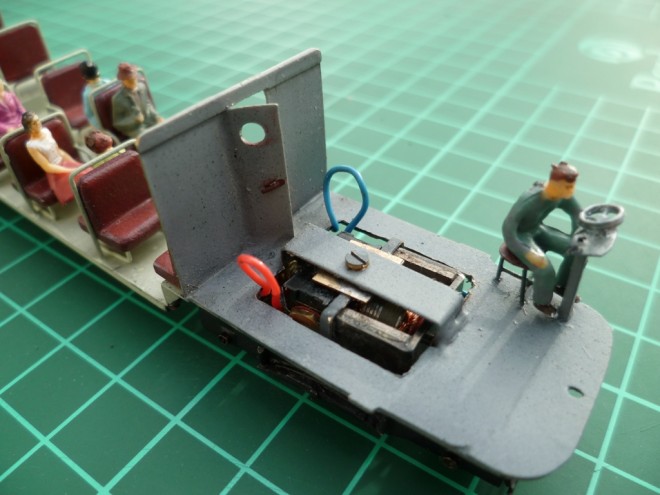

J'ai trouvé la solution pour la fixation des bogies sans avoir à percer le châssis de ceux-ci.

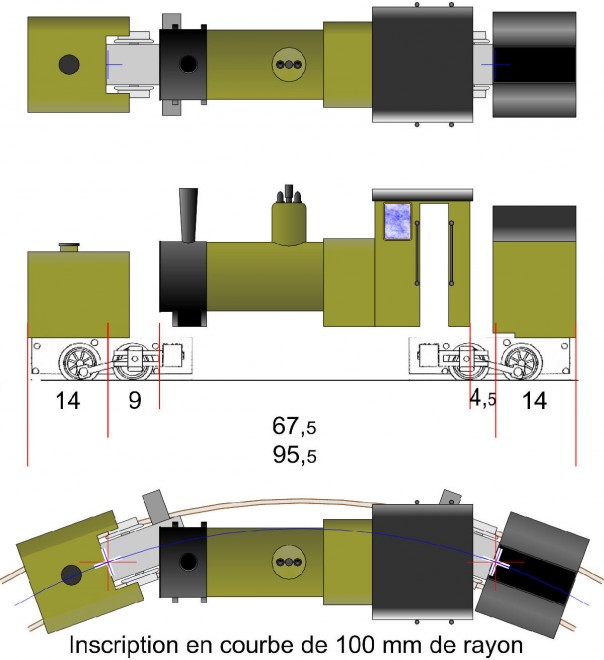

Comme j'ai un petit circuit avec des courbes de 100 mm de rayon, j'ai examiné la possibilité d'y faire circuler la Garratt :

Maintenant ypuka

Ramon

[augerd]

...

C'est ce que j'ai utilisé sur la Péchot


...

heuuuu je viens seulement de percuter: comment as tu articulé les châssis Jouef avec les caisses, puisque les moteur prennent toutes la largueur ?????

Dominique, qui a du zapper un truc

[augerd]

...

Oui, Dominique, çà serait une solution mais d'une réalisation qui me semble assez difficile car la machine est assez petite, pour ma part, je n'essayerais pas.
Je vais garder les moteurs d'origine avec une résistance, je verrais bien à l'usage. C'est avant tout une machine pour se faire plaisir avec peu de travail.
J'ai trouvé la solution pour la fixation des bogies sans avoir à percer le châssis de ceux-ci.
Comme j'ai un petit circuit avec des courbes de 100 mm de rayon, j'ai examiné la possibilité d'y faire circuler la Garratt :

INSCRIPTION EN COURBE.jpg

Maintenant ypuka

Ramon

excellent

des courbes de 100 : la vache, ça tourne sec
j'ai garder le 140 en minimum pour le 9mm, et quand je vois que la dernière 030T Roco ne tourne pas dessus

Dominique

[Beyer-Garrat]

...

C'est ce que j'ai utilisé sur la Péchot

Le fichier joint DSC00817.JPG n’est plus disponible.

...

heuuuu je viens seulement de percuter: comment as tu articulé les châssis Jouef avec les caisses, puisque les moteur prennent toutes la largueur ?????

Dominique, qui a du zapper un truc

Le châssis est rogné jusqu'à sa plus simple expression les cotés en laiton sont limé et les porte charbon aussi de façon a ne laisser qu'une mince rondelle de l'épaulement.Cela permet une rotation des trucks visible
sur la photo et elle accepte facilement un double dévoiement Peco elle ne tournerait probablement pas sur des rayons aussi court que les tiens quoique.......
J'ai d'ailleurs piégé FF lors d'Expométrique qui pensait qu'elle ne passerait pas

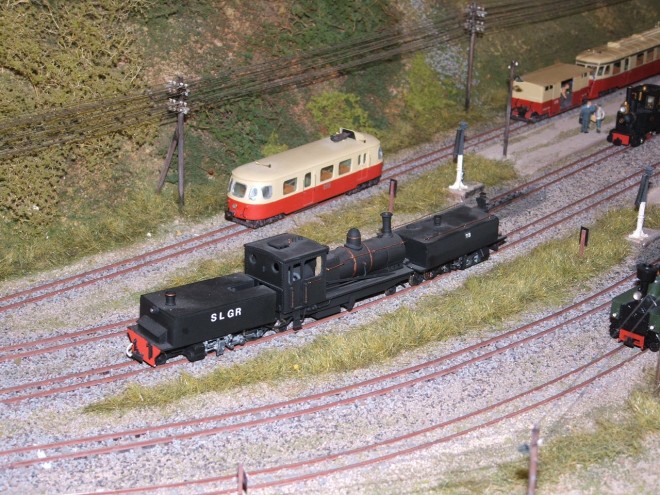

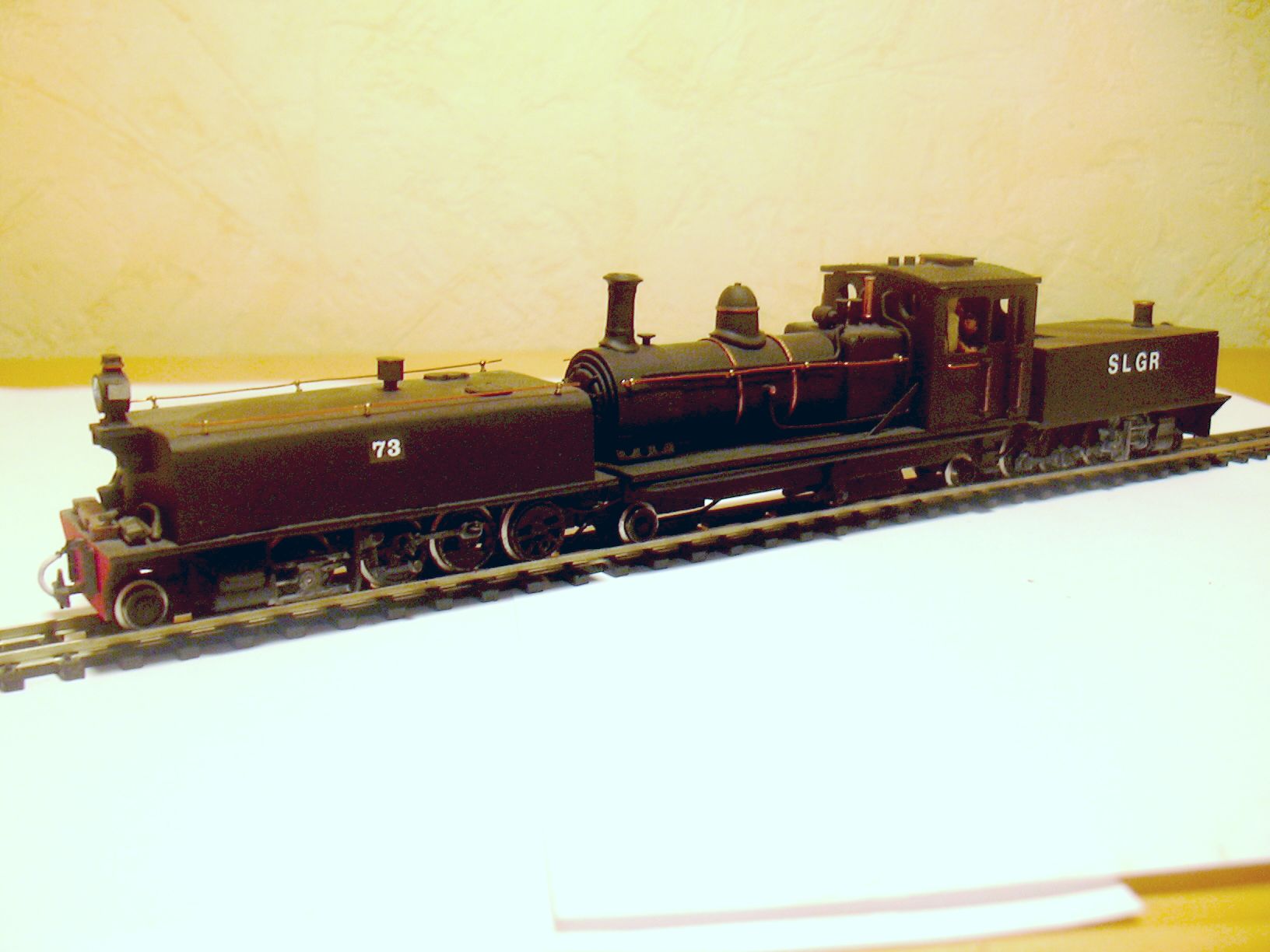

Une autre de mes loufoquerie, en dehors des réalisations du commerce mais on est HS, tirée de deux châssis Lilliput, une 141+131 du Sierra Leone Governement Railway d'après une planche de la 009 Society, ici en visite a Port de Carhaix
articulée selon le principe décrit par Ramon

[augerd]

ouhlala le monstre ta 141+131 ... mais belle gueule quand même

je vois mieux pour les Decau, t'a rogné tout ce qui était possible

tient en parlant de grosse bête, j'ai une 040+040 (Arnold ou Minitrix, je sais plus) depuis des années avec la vague idée de la transformer en Mallet HOe

Dominique

[Beyer-Garrat]

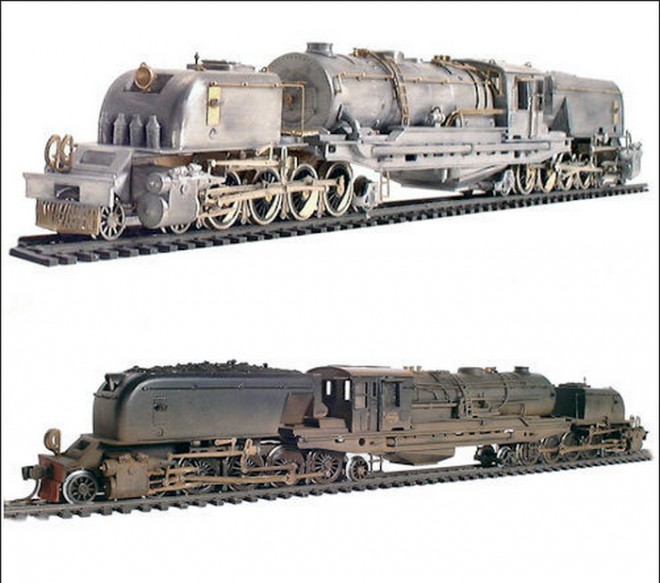

J'ai encore plus gros en magasin si tu veux Dom, telle cette Garrat 241+142 des South African Railways en Hom un monstre !

[pelican]

ne le mettez pas au défi SVP, il est capable de sortir encore plus gros ...

[Patrice Roussiale]

Super, ton étude, Ramon
Concernant la capacité de traction, les deux châssis "Koppel" me paraissent bien suffisants.
La machine réelle est une machine destinée à un train touristique et non pas à tracter de lourdes rames de marchandises.

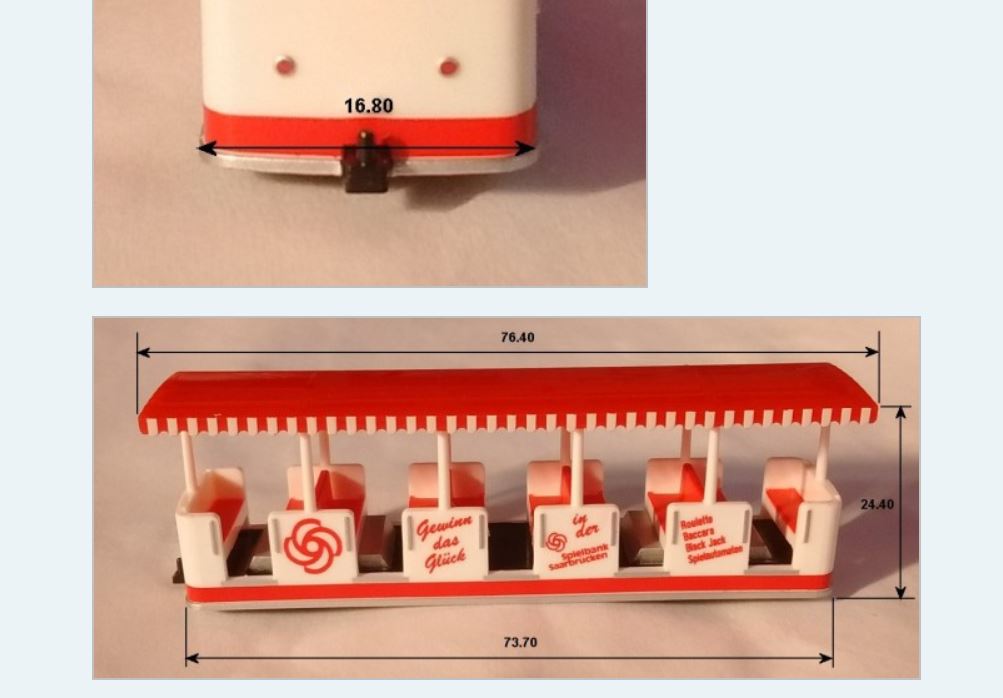

Je la verrais bien tracter 3-4 véhicules de ce genre (document augerd)

Sans même élargir le modèle.
Bon, ceci est mon opinion, que je partage avec moi-même

Cordialement.

[Tyrphon]

Ce qui est déjà bien. Il y a des gens qui ne partagent pas leurs propres opinions...
