Hom Kits laiton , montages et améliorations (1)

[SteamyStef]

Bon, jusqu'ici, j'ai le matos décrit.
Je suis au fond et j'écoute attentivement.

Stef

[Marcel]

Pff... J'arrive encore en retard ! :^c
J'espère que le prof ne m'enverra pas au tableau :^s

Super tuto, merci Beyer-Garrat.

Dans le nécessaire, je n'ai pas vu la soudure "liquide"...
Je l'ai adoptée rapidement : super pour les microsoudures (petits volants) ou les tôles dos à dos (marche-pieds, garde-fous).

[Beyer-Garrat]

Si si j'en parle deux fois (soudure liquide ou eau a souder Bergeon ) avec le lien qui va bien

[Marcel]

Non seulement, il arrive en retard en cours, mais en plus il fait remarquer qu'il n'a pas appris ses leçons ! :ox

[Storm]

Je le dis Allez, non, je ne le dis pas…

[Beyer-Garrat]

Pour en revenir au flux de soudure j'utilise pour ma part depuis plus de 10ans du Hampton HP3 en gel (très peu d'émanation et d'acidité) dispo dans toutes les GSB


[Beyer-Garrat]

Il est temps d'attaquer la soudure par une définition rapide appliquée a nos kits

Assemblage de deux pièces en laiton en utilisant un fer qui fait office de résistance ce qui produit la chaleur nécessaire à la fusion du métal d’apport (soudure) souvent l’étain.

Le but étant d'obtenir un assemblage solide par une soudure parfaitement brillante (garantie de sa parfaite fusion) et fluide .

Je vais utiliser un // avec l’électronique pour bien visualiser les pbs rencontrés en cas de mauvaises soudures

Si votre soudure est mate, la fusion ou l'accroche ne ce sont pas correctement déroulée elles sont appelées en électronique "soudures sèches" .

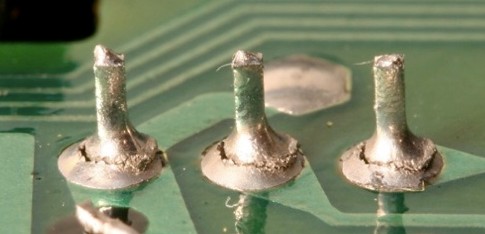

Si certaines sont parfaitement visibles comme celle-ci :


D'autres sont très vicieuse comme celle-ci correcte a première vue en fait la patte du composant ( surement oxydé avant montage ) ne tenait pas au milieu de cette goutte


Mécaniquement une soudure ratée devient extrèmement cassante et ne posséde aucun pouvoir "fixatif"


[Beyer-Garrat]

Que retirer de ces divers exemples pour nos kits ?

Il nous faut travailler sur des pièces non oxydées ,utiliser un fer propre adapté a la taille de nos montages (en puissance et température),utiliser du flux et des apports de soudures de bonne qualité
pour obtenir une fixation parfaite et surtout quasiment invisible

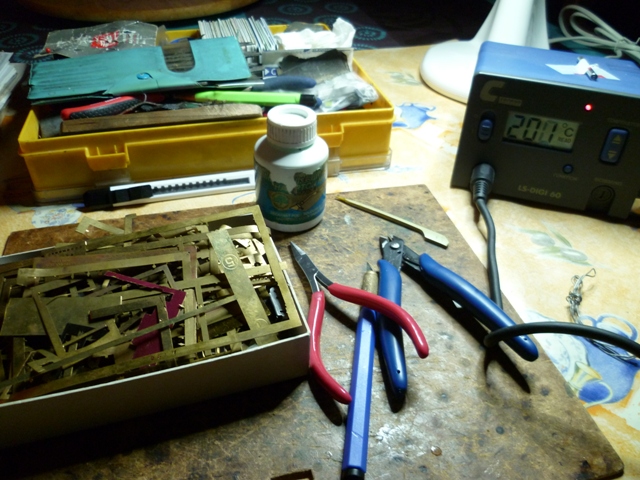

Il est grand temps d'entrer dans le vif du sujet


[Douglas]

mon ancienne station!

[Marcel]

Le marbre du chevet de Grand-Mère !! 8^O

[La Mouette]

J'ai testé et finalement délaissé la soudure liquide, y compris pour l'étamage des pièces à empiler : je préfère nettement la précision que permet l'étamage directement avec la pane légèrement chargée en snpb60-40 !!

[Storm]

Bé oui, je n'ai jamais utilisé ce truc C'est sûrement confortable mais quand on sait souder, c'est inutile Et j'ai toujours pensé qu'il faut apprendre la base avant de se servir d'outils de confort

[pelican]

Tonton qui a raté des soudures ???

j'ai regardé le prix des stations de soudage .. ça va de ± 70 € ... à très cher !!
le bon compromis, c'est ???

[La Mouette]

J'utilise celle là, à 55€ :

http://www.conrad.fr/station_de_soudage ... 356272_FAS

C'est pas du produit pro mais pour mon usage (quelques heures par ci par là) c'est très suffisant, le fer a une bonne inertie, les pannes sont interchangeables, plusieurs modèles différents, le fer est dispo en rechange, bref ça me va depuis 4 ans environ !

[Beyer-Garrat]

J'étame aussi comme vous l'allez voir je ne me sert pas de soudure liquide ,trop peu d'adhérence .
