par **Beyer-Garrat** » 22 10 2011 à 23:19

Elle est pour cela doté d'un gros moteur, un Maschima de forte puissance, très différent de ce que nous trouvons habituellement en modélisme ferroviaire Ho

comme nous le redécouvrirons bientôt #B6

par **Beyer-Garrat** » 25 10 2011 à 18:26

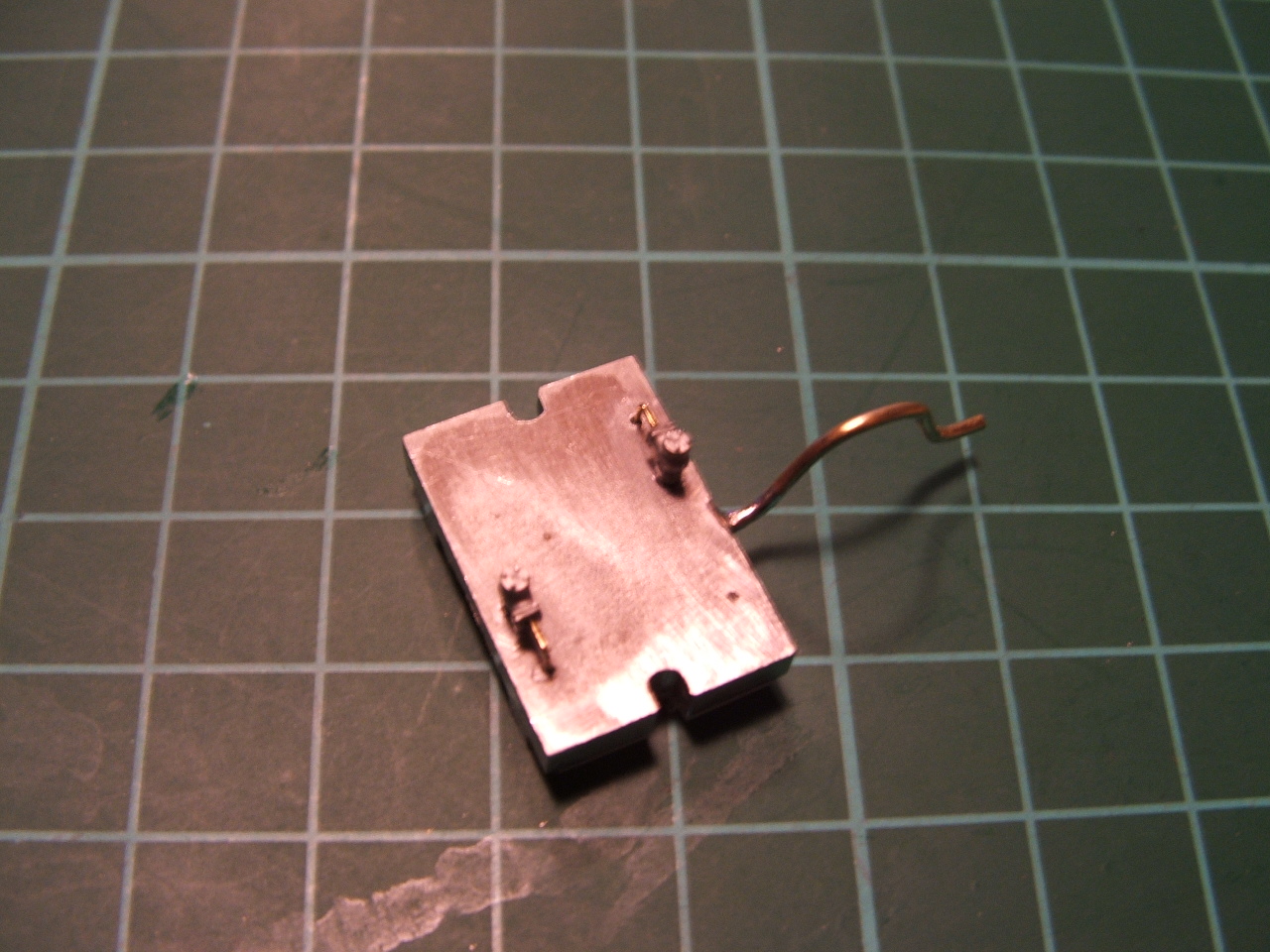

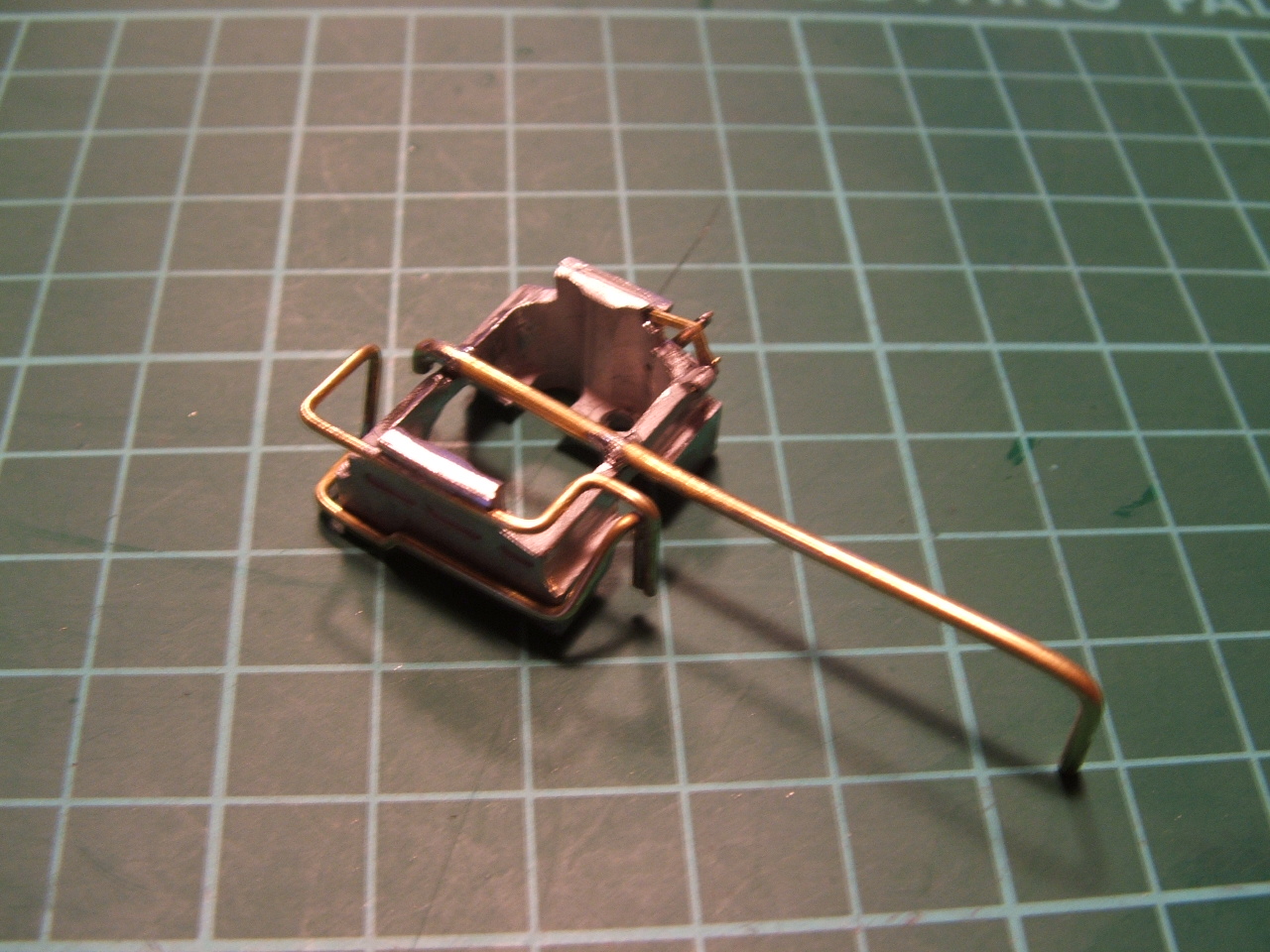

Quelques images ,avant celles de la mise en peinture, des canalisations inférieures soudées de la Garratt :

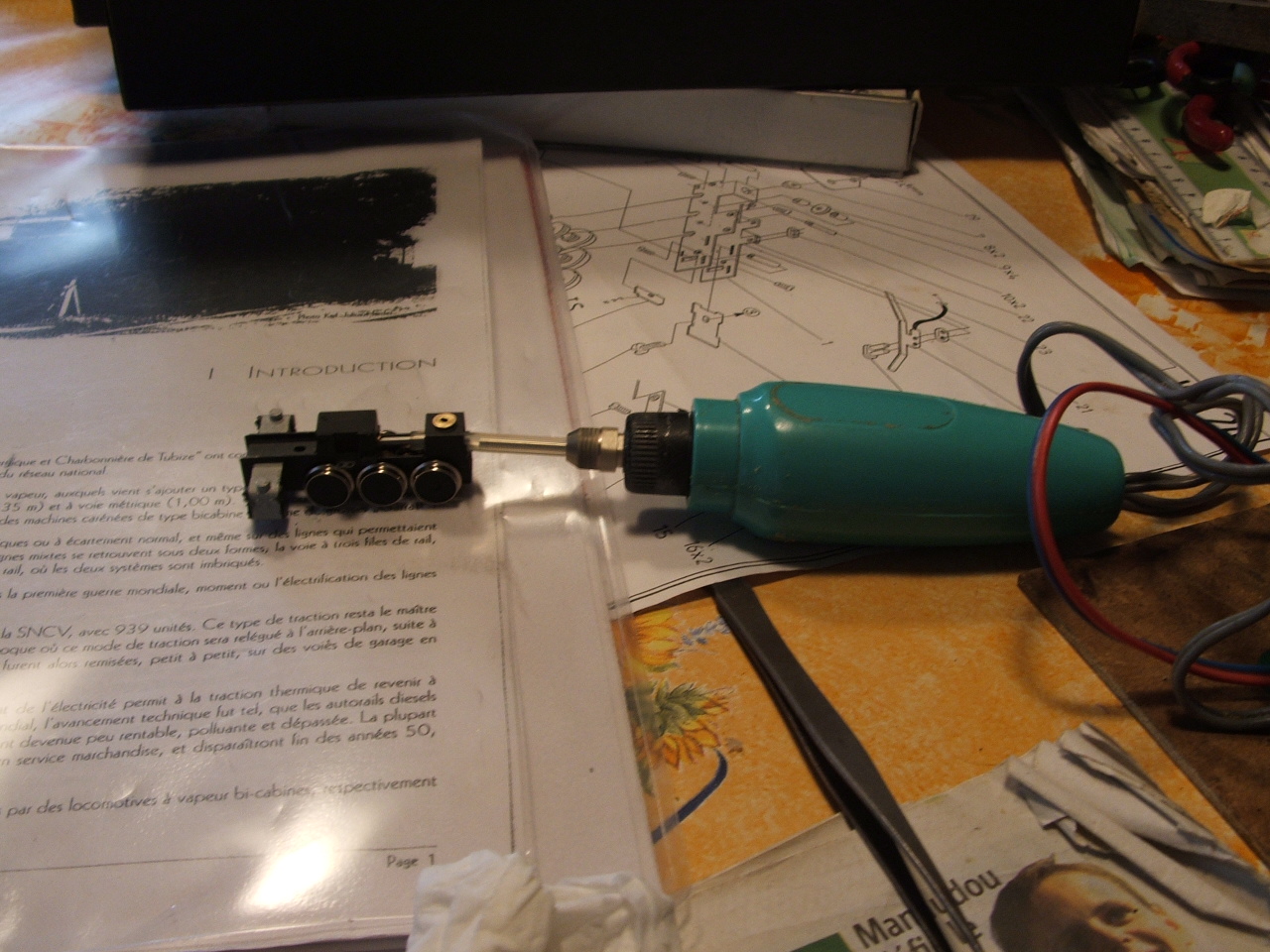

Rodage du truck moteur après peinture avant le montage définitif ,j'ai remplacé le flexible de liaison par de la durite essence d'avion modéle réduit plus souple et résistante dans le temps.

par **Zébu** » 25 10 2011 à 20:27

Yesss !
Merci surtout pour la deuxième photo. Je ne pigeais pas la vue sur la notice.
Grâce à toi, maintenant, je sais !
Il ne me restait plus que ce détail avant le pschiittt !
:maitre:

par **Beyer-Garrat** » 25 10 2011 à 20:39

par **Beyer-Garrat** » 26 10 2011 à 18:23

Après ce week end intense d'Expométrique ou apparemment j'ai loupé tout le monde ! je poursuis ce reportage .(ndlr ce tuto ayant été réaliser en 2006

)

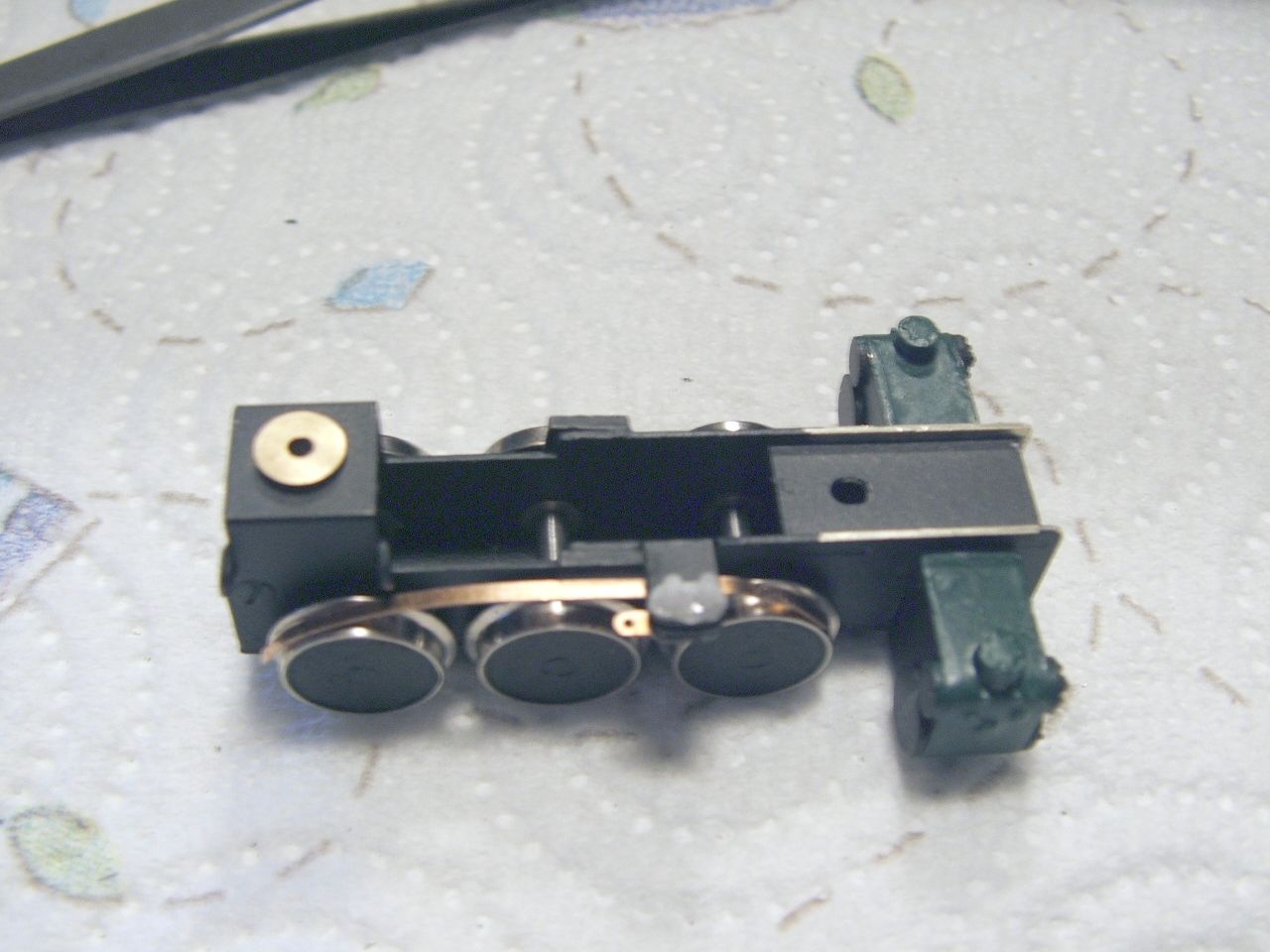

Après un rodage d'une heure sur le bogie moteur , et après mise en peinture de ceux-ci le montage final peu commencer avec l'installation des carters de fond

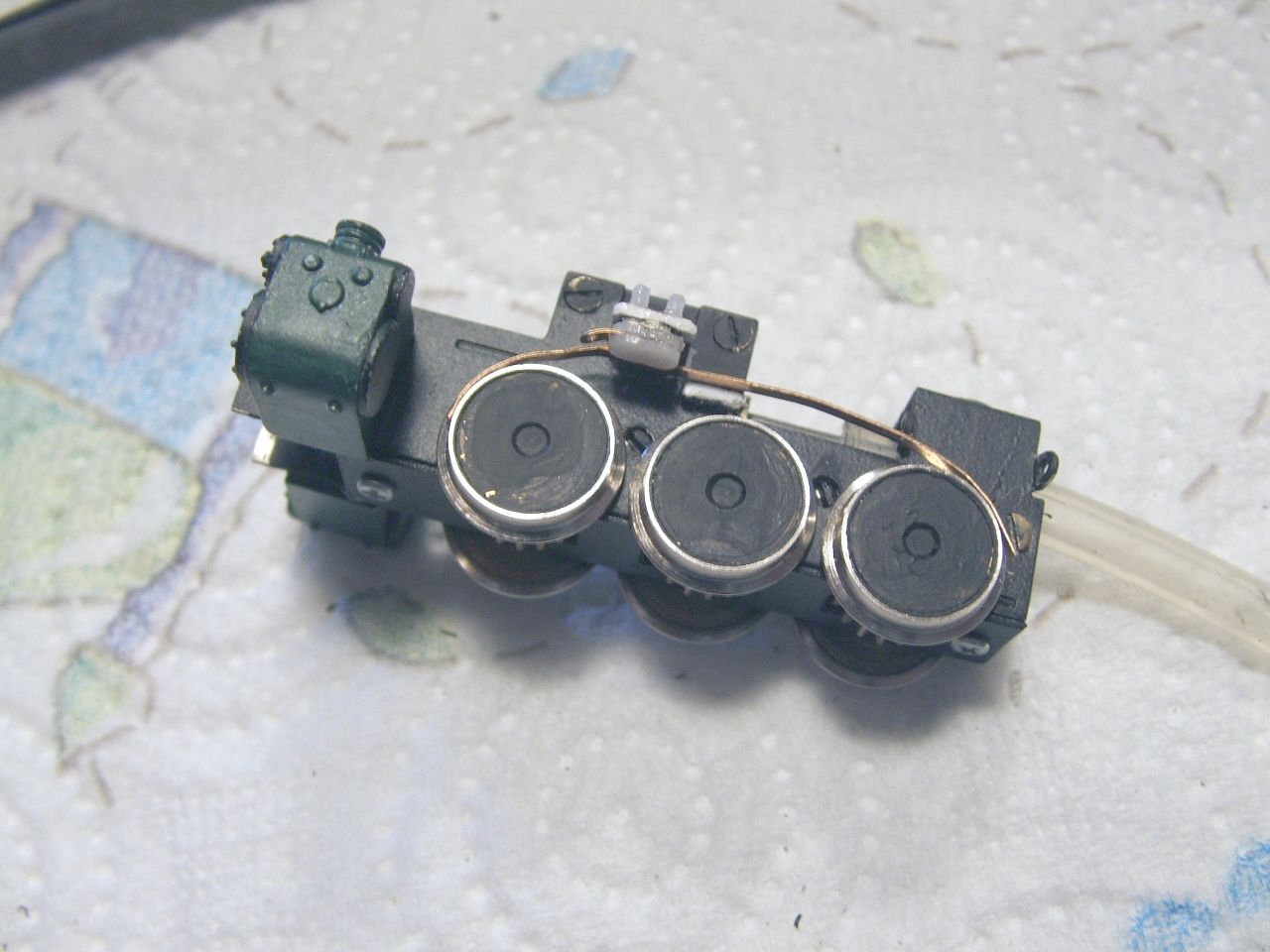

Installation des lames de prises de courant isolés par des pions plastiques,les roues isolés au bandage sont repérés a l'ohmmètre (très important) après mise en peinture des flancs bien trop visible en fonctionnement.

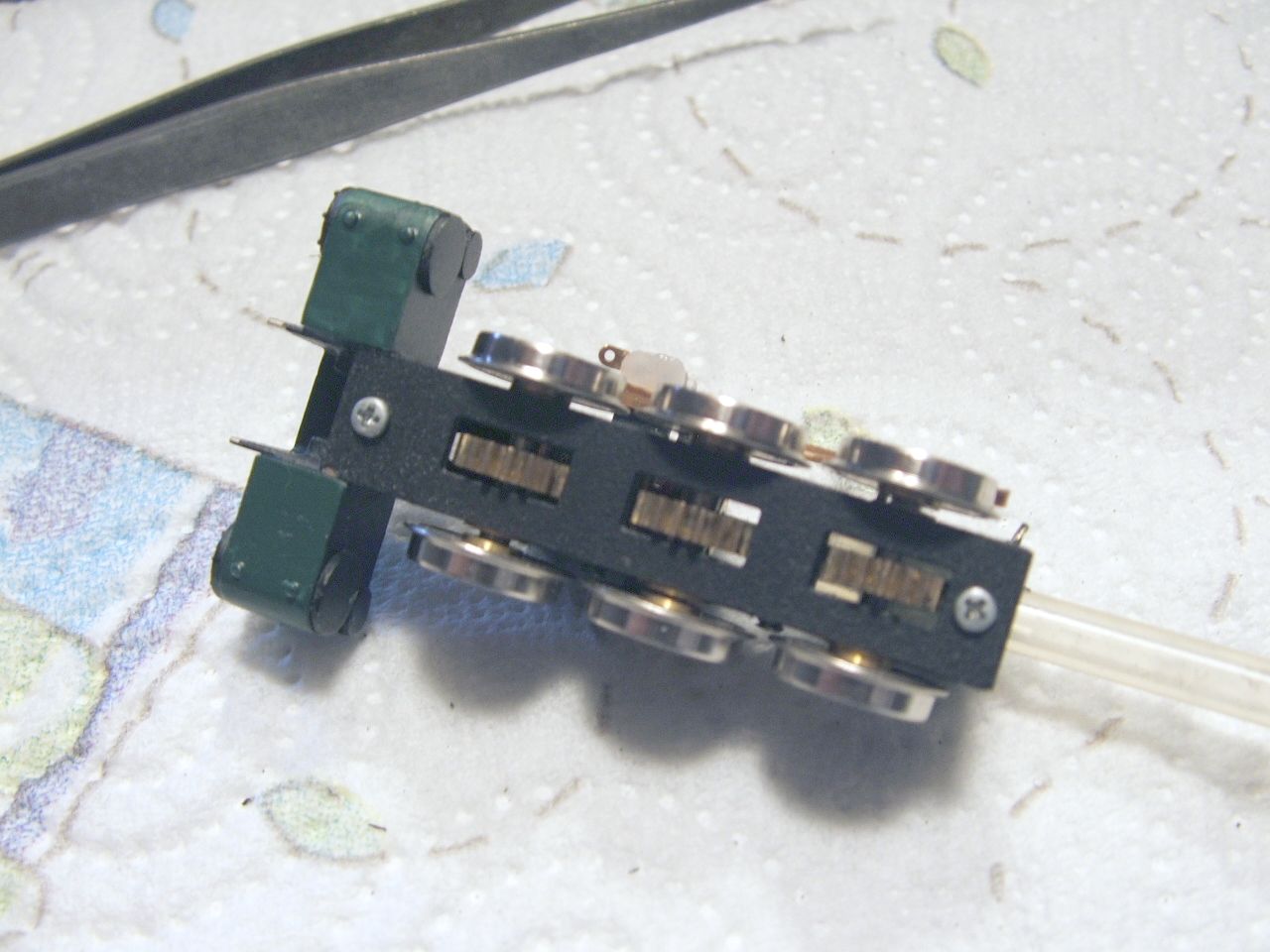

Les bogies sont alors décapés délicatement (pinceau fibre) au niveau des pivots et sur les parties venant s'encastrer dans la superstructure.

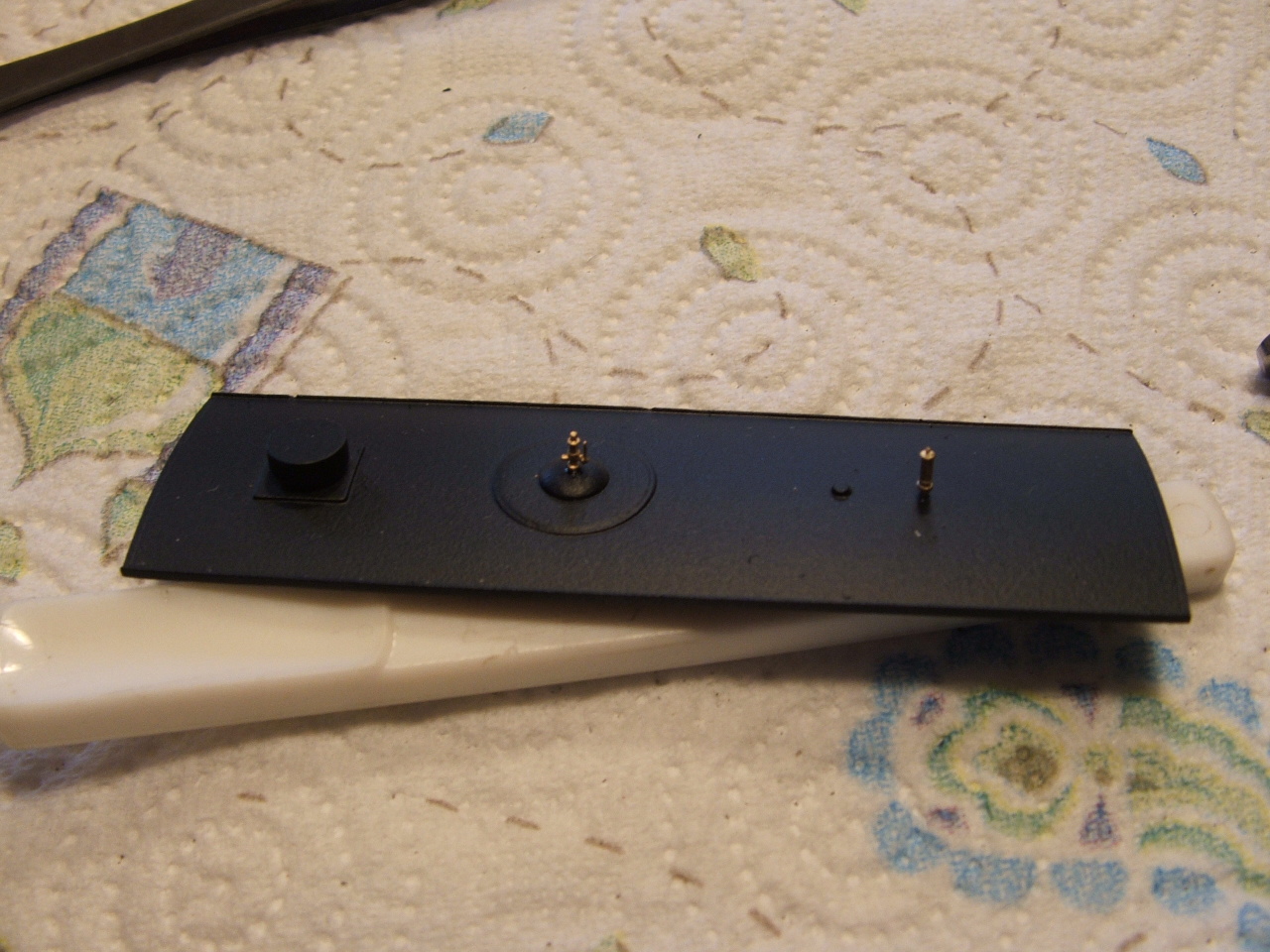

Le toit est lui aussi mis en peinture (nous reviendrons sur la mise en peinture avec la caisse) sans ses apparaux.Ceux-ci étant installés après peinture,peu être pas très conforme d'après les photos du modèle réel mais permettant de bien accrocher la lumière pour mise en valeur du toit, lors des circulations en expos.

Le tout sous l'oeil vigilant du chat de la maison !
(ndlr) à ce sujet c'est un excellent indicateur de réalisations si il s'y intéresse aucun pbs si il renifle et fait demi-tour dédaigneusement grosse galère en perpective de mise au point !
dernière en date le 3 ème proto du Feurs Panissière ignoré somptueusement par Raminagrobis qui a fini a la benne !

par **Tyrphon** » 26 10 2011 à 18:40

Raminagrobis a fini à la benne? Bourreau de matous!

par **Beyer-Garrat** » 26 10 2011 à 19:13

Tu la verrais (car c'est en fait une dame )actuellement en train de ronronner sur mes genoux :rod_mdr2

par **Storm** » 26 10 2011 à 19:24

Ça change, d'habitude, elle pisse sur mon scoot

par **scoot** » 26 10 2011 à 19:53

au moins ce félin ne pique pas les merguez

(private joke)

par **pelican** » 26 10 2011 à 20:13

écroulé ... :rod_mdr2

par **Beyer-Garrat** » 26 10 2011 à 20:52

On la cherche encore la merguez ........................ :rod_mdr2

par **Storm** » 26 10 2011 à 20:59

J'ai toujours le chat mais il refuse d'avouer… :rod_mdr2

D'un autre coté, vu l'état des convive quand on a commencé à manger…

par **Beyer-Garrat** » 26 10 2011 à 21:00

Faut dire que nous avions un certains nombre de torpilles sous la ligne de flottaison qui disent dans la narine ................... :H1

par **scoot** » 26 10 2011 à 21:25

il faudrait faire une reconstitution des faits.... :rod_siflet

par **La Mouette** » 27 10 2011 à 07:53

Beyer-Garrat a écrit:Faut dire que nous avions un certains nombre de torpilles sous la ligne de flottaison qui disent dans la narine ...................

Vous tourniez en rond comme le Bismark aussi ? :rod_mdr2
