Garratt Hoe motorisations et améliorations diverses !

[Patrice Roussiale]

Brico HOe

Patrice Roussiale a écrit:
A titre indicatif, la petite Garrat semble bien au 87:1.
A la "louche", on peut estimer à 90 mm la longueur du modèle (soit 7,83 m si on prend le H0)
Et la machine mesure ... 7,50 m !



Elle mesure 89mm de long hors tampons et les caisses font 15,5mm de large mesuré a l'extérieur

Merci Brico H0e.
La machine est bien à l'échelle HO, à part les caisses un peu trop étroites (1,35 m pour 1,60 m réel).
Mais, à la limite, on pourrait les laisser telles quelles.

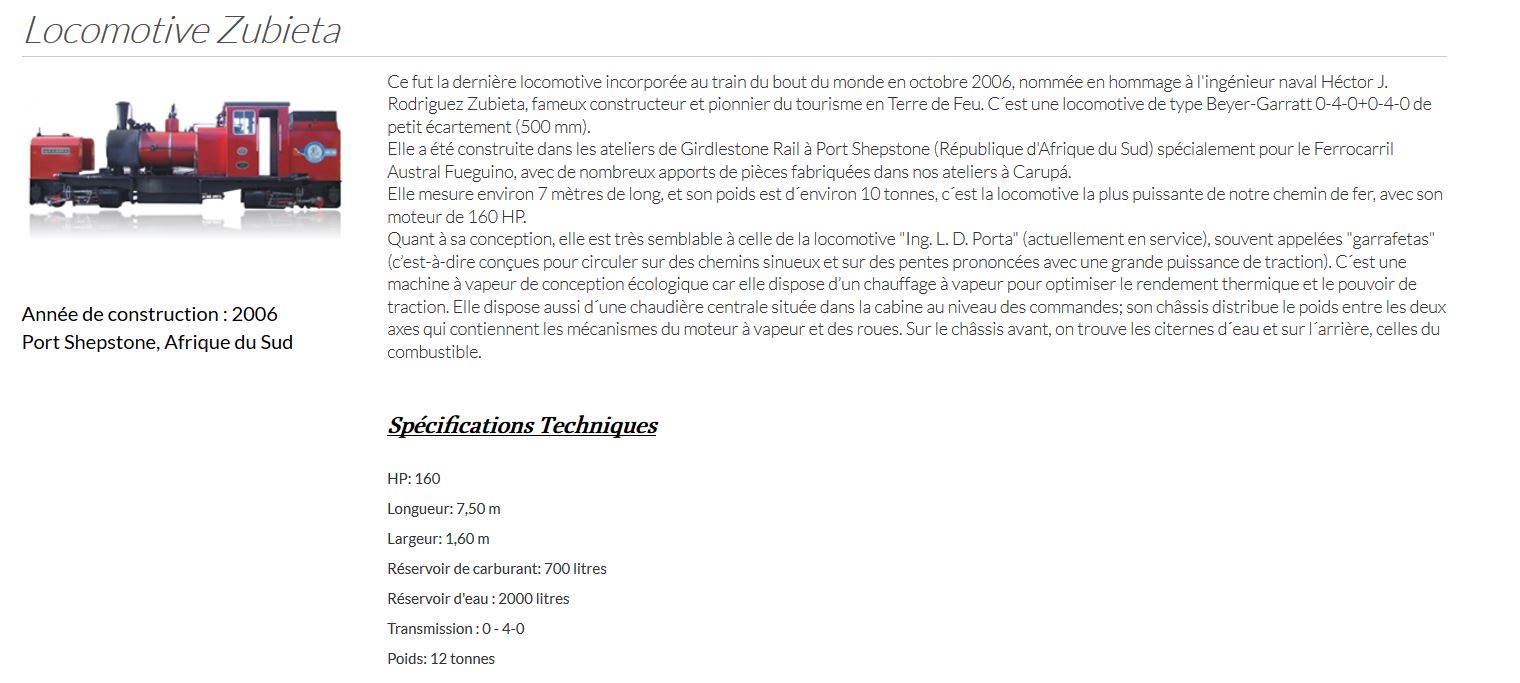

Doc. (en Français, s'il vous plait ! ) récupérée sur le site officiel

Cordialement.

[Storm]

En motorisant, ça fait une bécane pour moins de 100€.... Correct

[Brico HOe]

En tout cas, j'attend de voir qui va nous faire une Garratt de CF de l'etat Italien comme dit si bien Thyrphon

[Beyer-Garrat]

Pélican ayant posé la question j'ai fait un peu de recherche sur la provenance de ces reproductions.
Elles semblent être au nombre de 4 (2 Garrat une rouge et une bleue, une DHR et un diesel de style US)
injectées en Chine et distribuées en Amérique du Sud (Chilie et Pérou) par un éditeur local style Atlas,
sous blister avec un livret d'accompagnement.

[pelican]

Merci

[Brico HOe]

Pélican ayant posé la question j'ai fait un peu de recherche sur la provenance de ces reproductions.
Elles semblent être au nombre de 4 (2 Garrat une rouge et une bleue, une DHR et un diesel de style US)
injectées en Chine et distribuées en Amérique du Sud (Chilie et Pérou) par un éditeur local style Atlas,
sous blister avec un livret d'accompagnement.

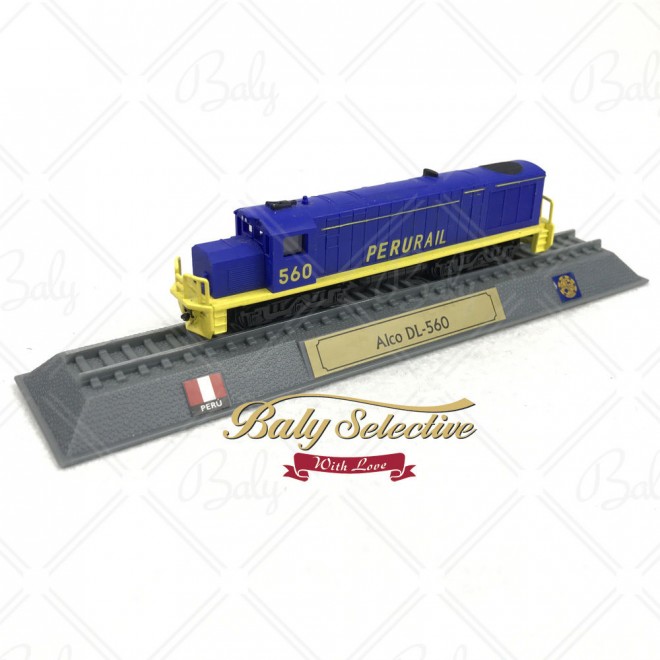

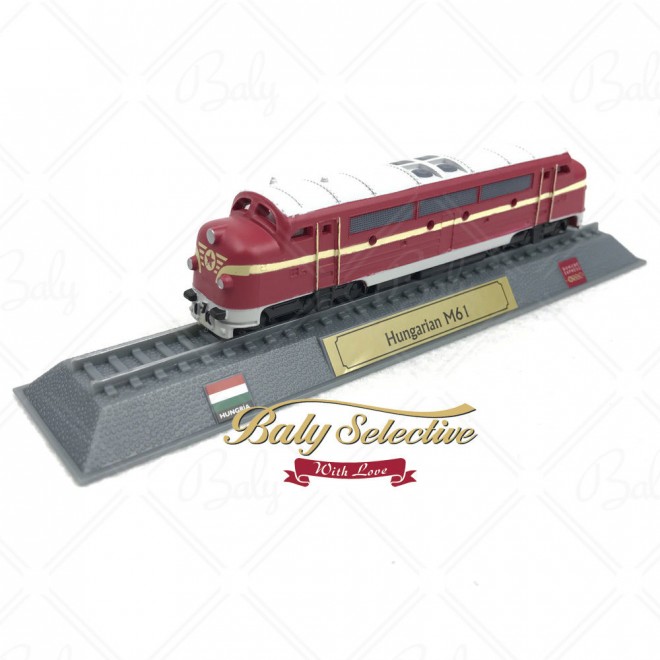

Elle ressemble a quoi la Garratt blue ? J'en ai trouvé 6 mais, en plus des 2 qu'on connait j'ai une Baldwin 2-8-2 verte Colombienne (que je trouve très moche !?), il y a bien une loco style diesel US rouge: c'est une Hongroise et il y aussi une PRR MP85B du Bresil (genre automotrice US inox) et une Alco blue du Perou
Par contre pas de 2eme Garratt

[Tyrphon]

En tout cas, j'attend de voir qui va nous faire une Garratt de CF de l'etat Italien comme dit si bien Thyrphon

Moi, j'ai dit ça? Ce ne pouvait être que sous la (mauvaise) influence d'un lapin farceur...

Mais bon, une Garratt, ça me chatouille (ou ça me grattouille?) depuis longtemps. Et pas seulement une, mais trois : une en HOe (ou OO9, c'est caïman la même chose), une en HOm et une en Oe!

NB. Un seul "h" à Tyrphon , malheureux, cétacé!

[Beyer-Garrat]

Pour la bleue il semble que ce soit la même que la rouge je ne l'ai vu qu'une fois sur un site de vente sous blister .

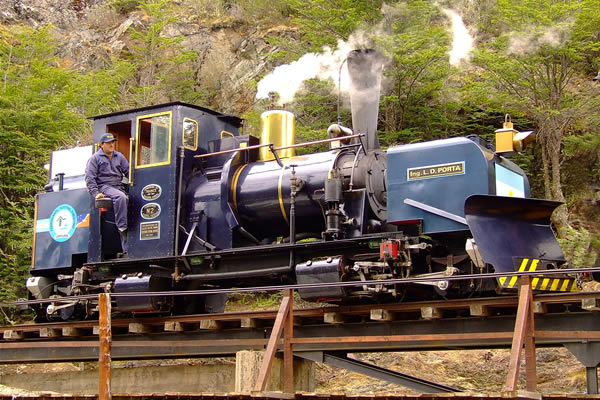

Probablement celle-ci ING LD.PORTA

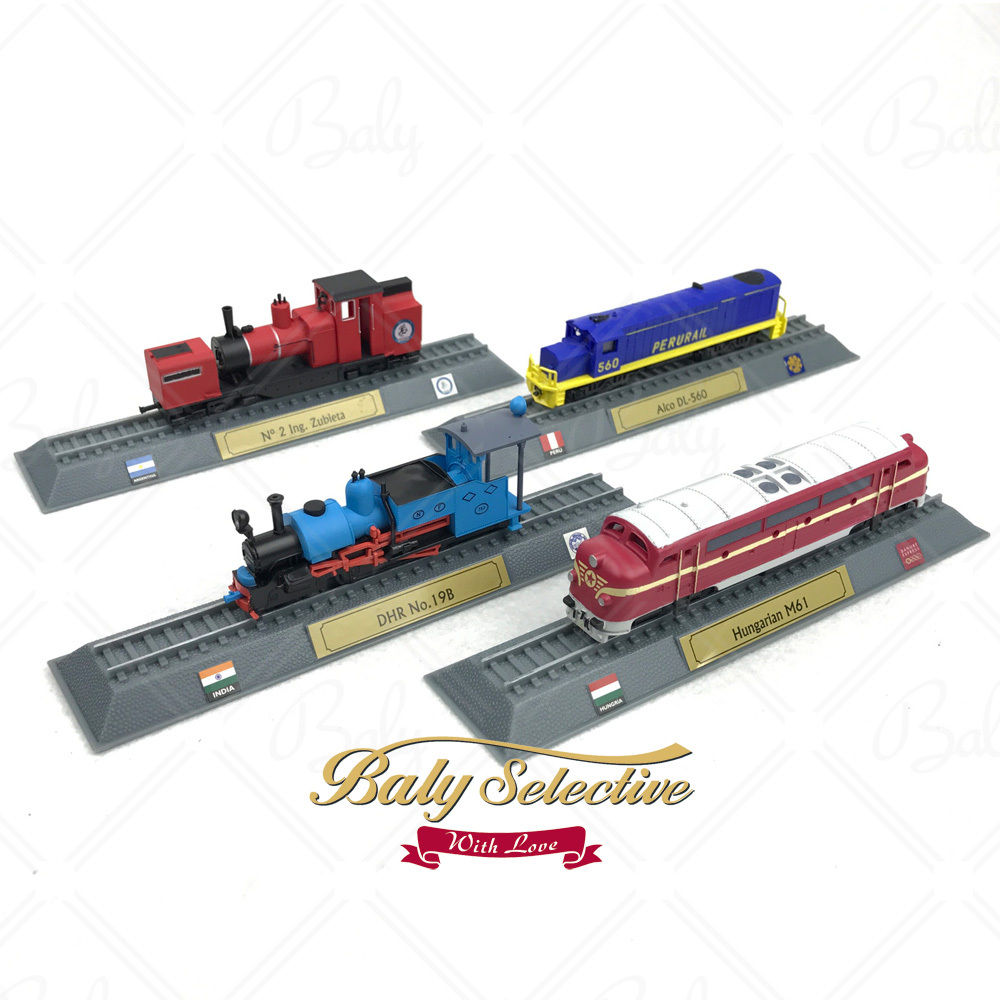

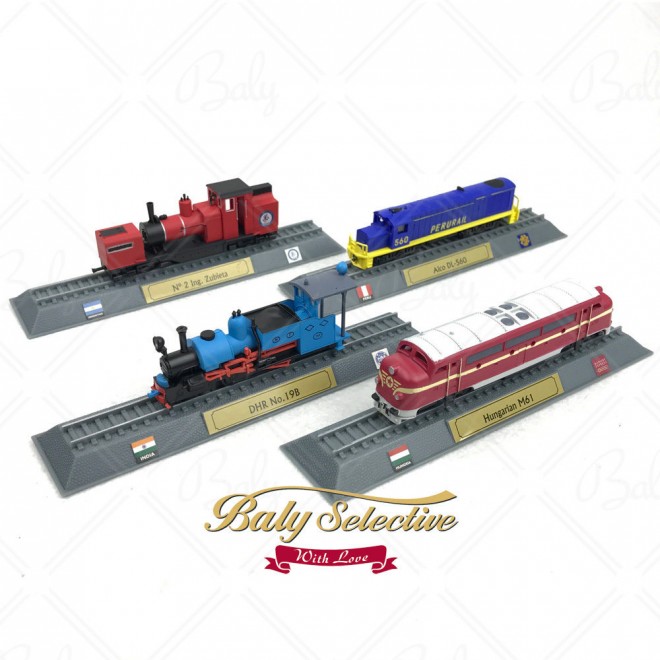

En Argentine a ajouter au Pérou et au Chili voila la collection dont parlait BricoHoe

et les autres machines c'est assez grossier de mon avis

[Beyer-Garrat]

Si vous voulez la détailler

phpBB [video]

[Patrick ze rabbit Deludin]

Moi, j'ai dit ça? Ce ne pouvait être que sous la (mauvaise) influence d'un lapin farceur...

Koikeskya ???
Keske j'ai fait encore ?


La Garratt lapinesque en H0m sur les 2 châssis de 141 Berliner ex-Tyrphon, j'y pense toujours...
...quand j'aurai le temps...

[augerd]

...

et les autres machines c'est assez grossier de mon avis

...

on dirait du Atlas en N, mais sous-traité par Frateschi

Dominique

[Tyrphon]

Avez vous remarqué que sur la deuxième photo présentée pat Yves en page 1, la vraie Garratt rouge e ceux des autres photos : cheminée courte, petit dôme sans habillage laiton, capotage autour du foyer ressemblant à un foyer Belpaire.
Ce devait être l'état d'origine, et c'est sans doute ce capotage qui a "inspiré" le foyer monstrueux du modèle. J'avoue que c'est ce foyer qui m'a retenué d'acheter cet engin... pour l'instant.

[Ramon Soupalognon]

Voilà, je viens de recevoir ce matin ma première Garratt , celle commandée le 11 juin dans une boutique située aux U.S.A. mais expédiée de Grande Bretagne vendredi, avec adresse postale à Singapour, pour un total de 11,37 €.
Pour l'instant, je n'ai qu'un châssis moteur (destiné initialement à une machine des tramways de Lagos), le deuxième venant de partir du Japon.

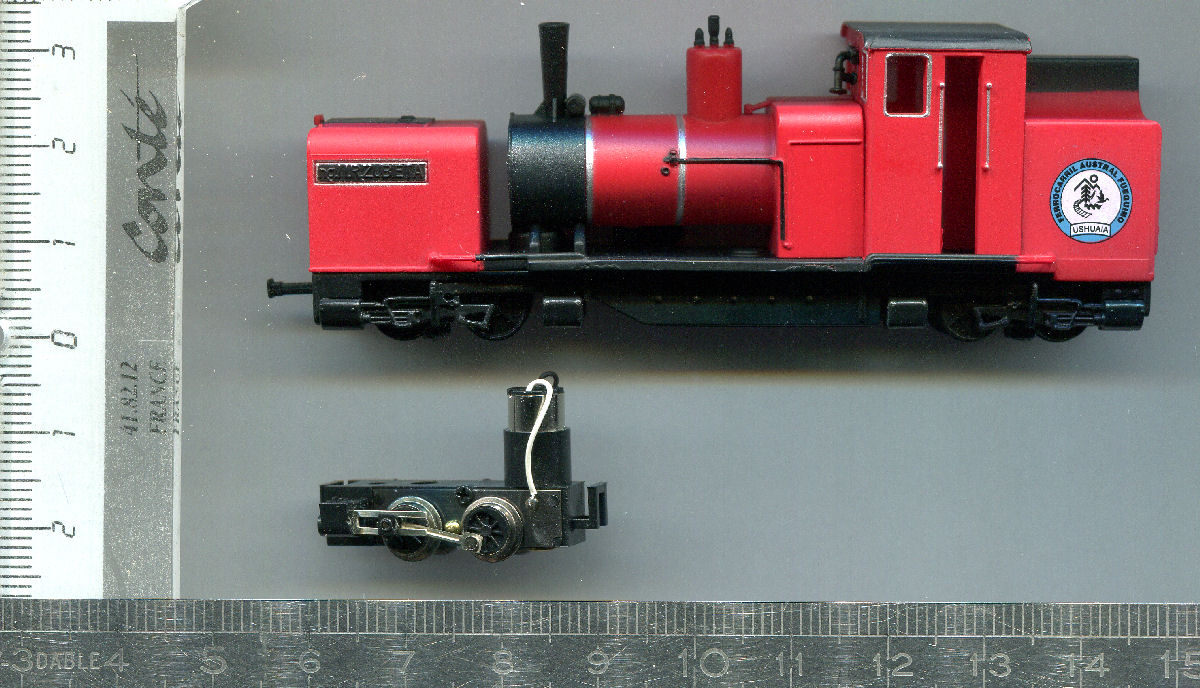

Voici une photo avant modifications :

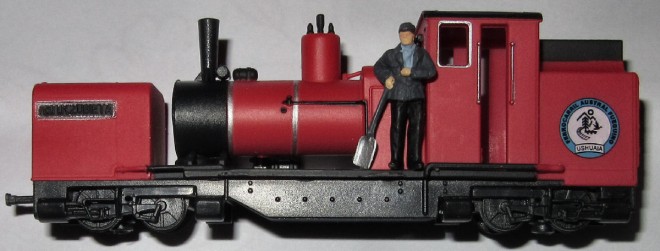

Cette machine convient parfaitement pour du H0e, comme en témoigne le personnage Preiser :

Quelques dimensions :
- Longueur totale à l'extrémité des bacs : 89,2 mm
- largeur au centre de la cabine : 17,5 mm
- largeur des bacs à eau : 14,8 mm
- largeur de la soute à charbon : 16,2 mm

A bientôt pour plus de détails.

Ramon

[Patrice Roussiale]

Super !
Merci du partage.

Tu as mis la motorisation à l'envers : pour les cylindres, le concepteur s'est trompé d’extrémité des "trucks" !

Pour conforter ta photo du personnage avec la machine, et assurer que celle-ci est bien au 87:1 :

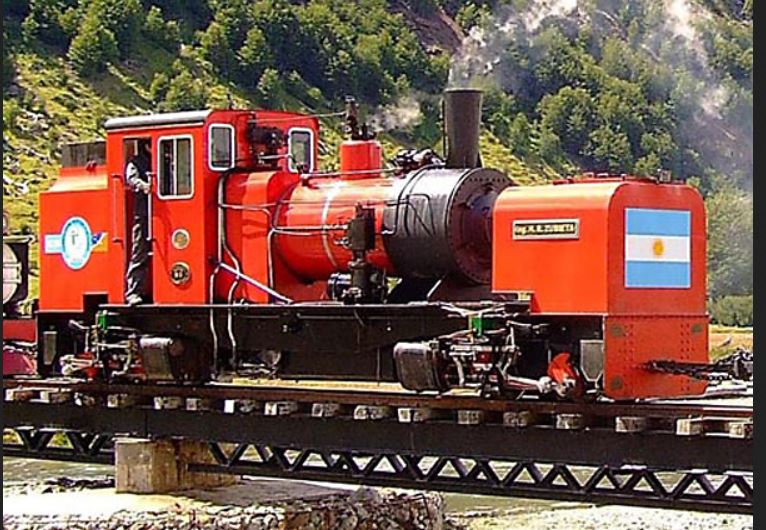

Photo du site officiel.
A priori, la machine est en état d'origine, sans les améliorations thermodynamiques apportées ultérieurement (en particulier les calorifugeages)

Cordialement

[Ramon Soupalognon]

Oui, je sais, j'ai posé le bogie n'importe comment (quel bourricot ), mais je n'avais pas envie de refaire le scan .

Ramon
