Oui, c'est une bonne idée, mais par expérience personnelle, ce n'est pas le rodage qui supprime les points durs.

Mais au moins, on est certain que les points durs (s'il en reste ) ne viennent pas du châssis !

[Beyer-Garrat]

Y'en a pu aurait dit Zébu (des œufs points durs)

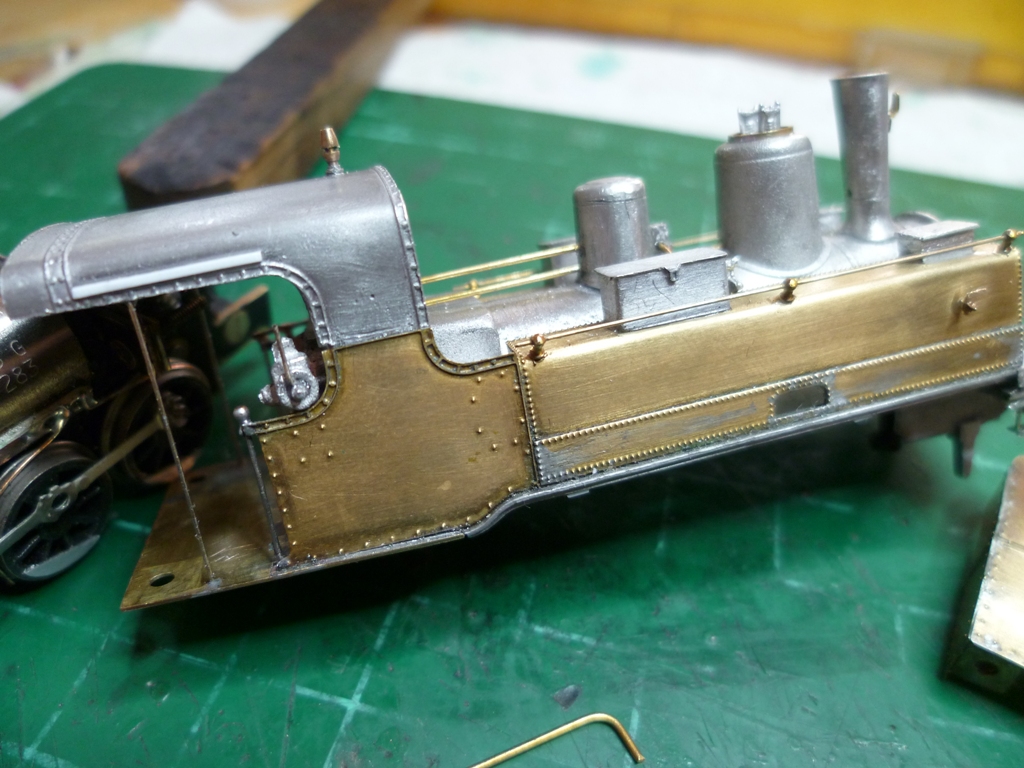

La caisse en métal blanc avait connue un début d'assemblage par l’un des propriétaires précédents le montage étant propre il me restait a assembler les éléments en laiton par collages ou soudures

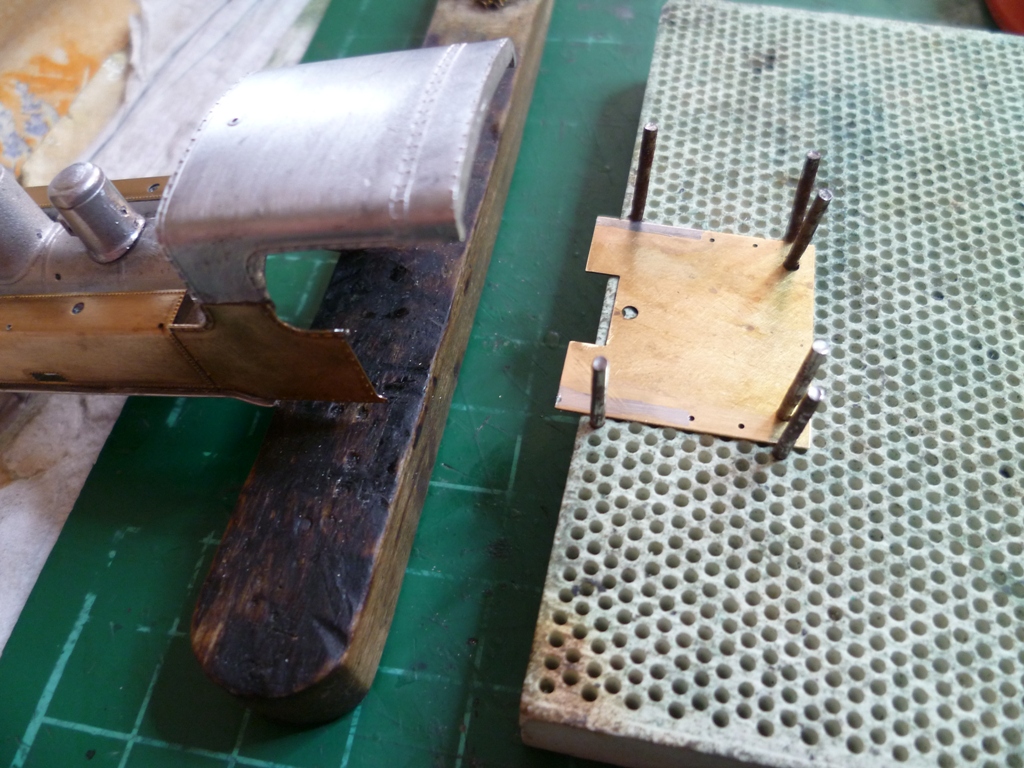

le toit, le plancher qui a nécessité un petit montage pour être correctement immobilisé avant soudures

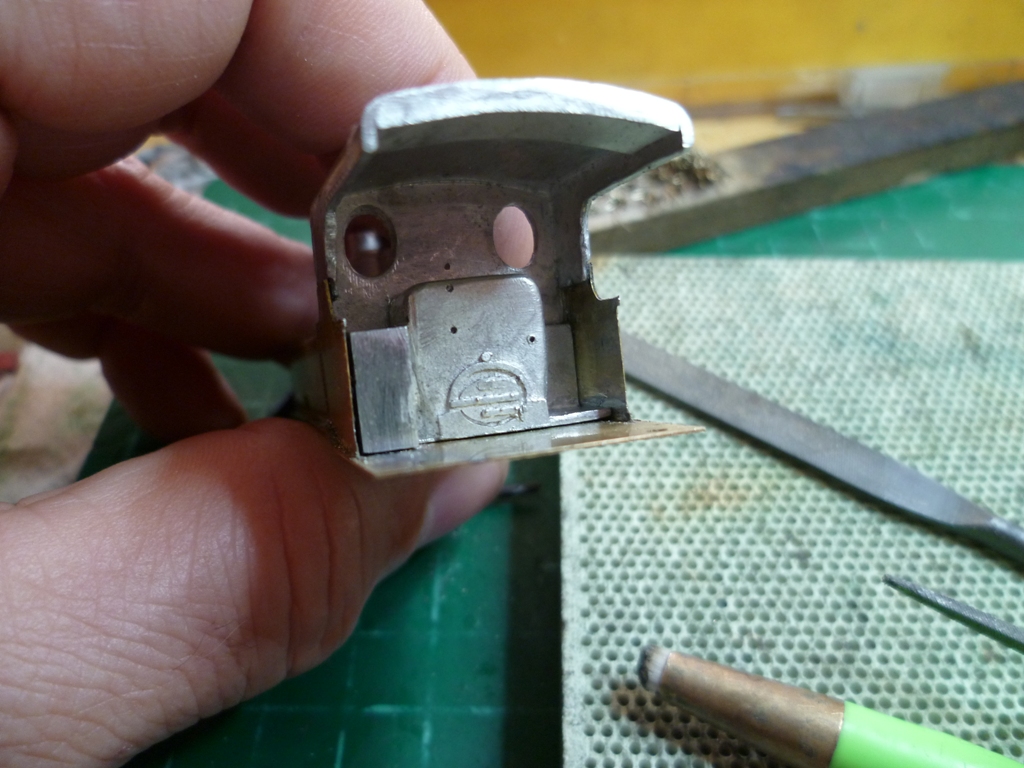

et le "buffet" qu'il m'a fallu retravailler pour s'ajuster correctement avant aménagement

....................,

[Beyer-Garrat]

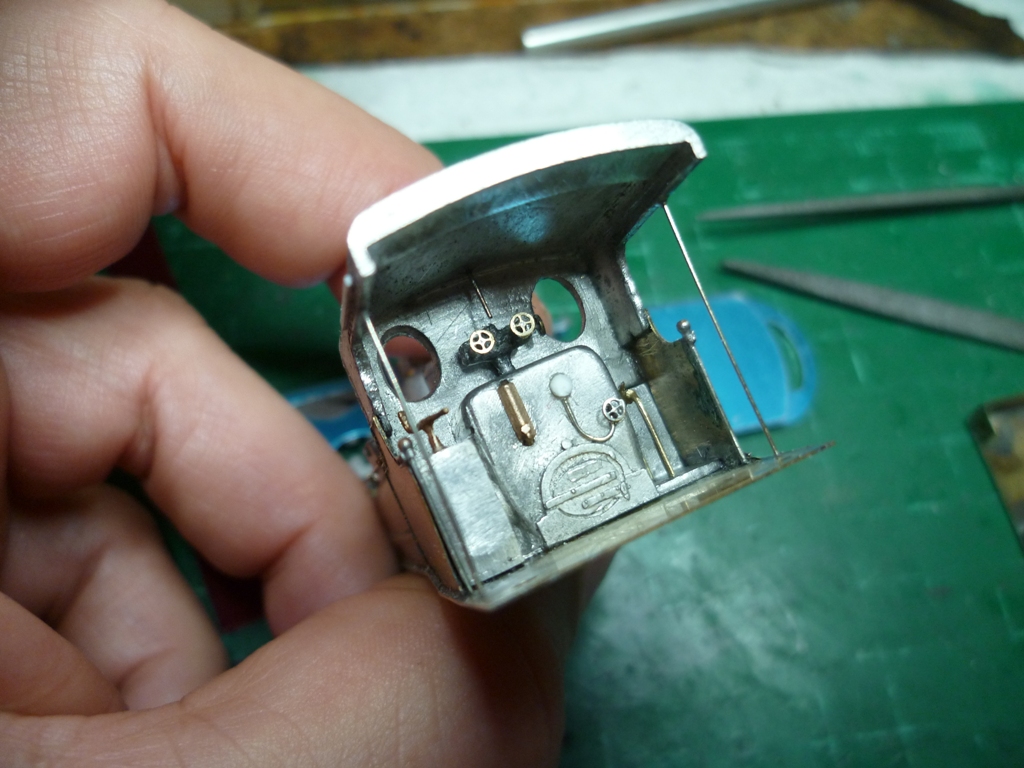

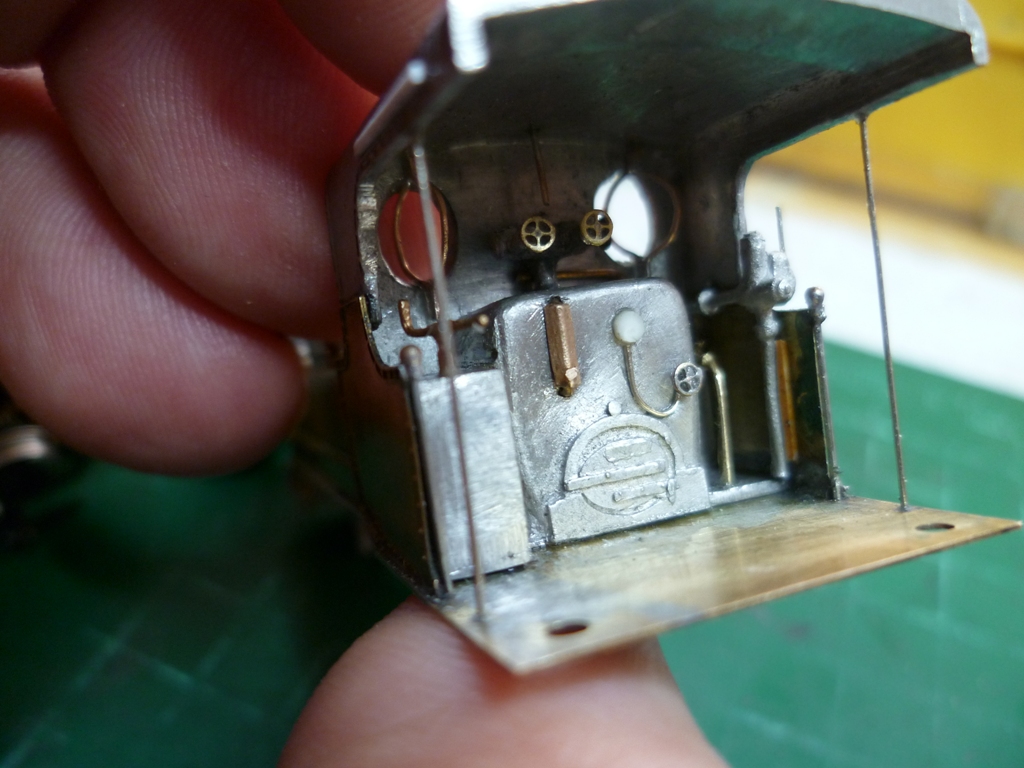

Poursuite de l'aménagement de la cabine :

Les fenêtres pivotantes ne sont pas incluses dans le kit elles sont réalisées en fil laiton (2 1/2 ovales soudés ensemble) formé sur un gabarit et aplani a la lime

......................

[YVES]

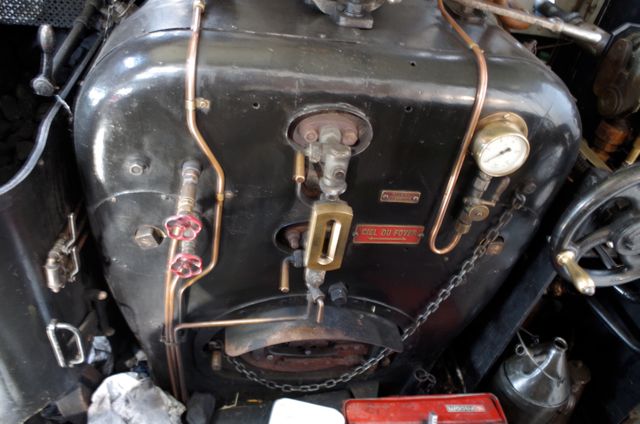

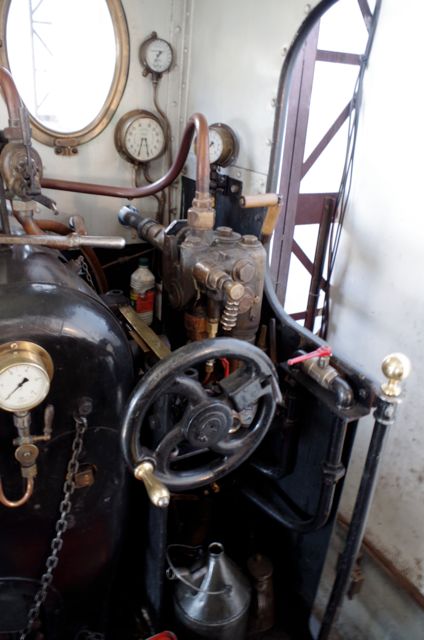

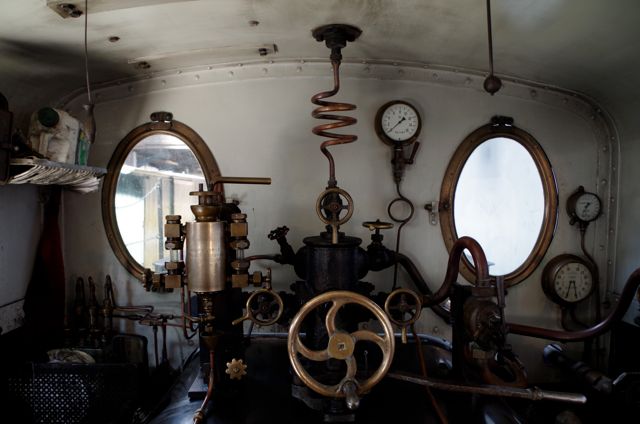

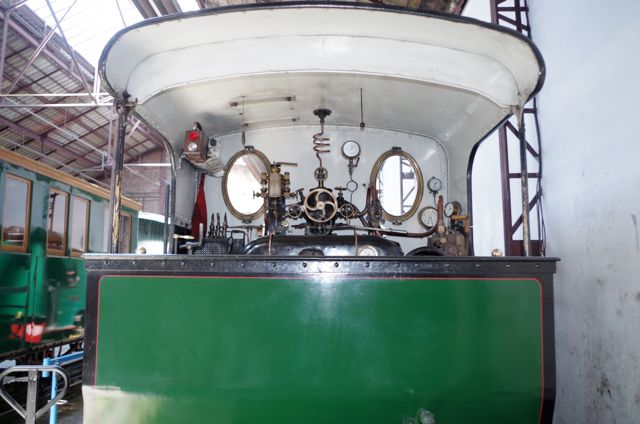

Si ça peut aider, l'abri de la 030T Corpet TIV du MTVS.

[Patrick ze rabbit Deludin]

Bonsoir Yves
C'est pas pour en faire commerce (d'ailleurs il y aura le crédit photo) mais pour mon expo dans l'île : tu pourrais me passer ces 4 photos en haute définition, steplaît ?
Merci d'avance

Ze rabbit
(Désolé, le MP fonctionne pas et ta boîte à limaille non plus)

[Beyer-Garrat]

Merci Yves

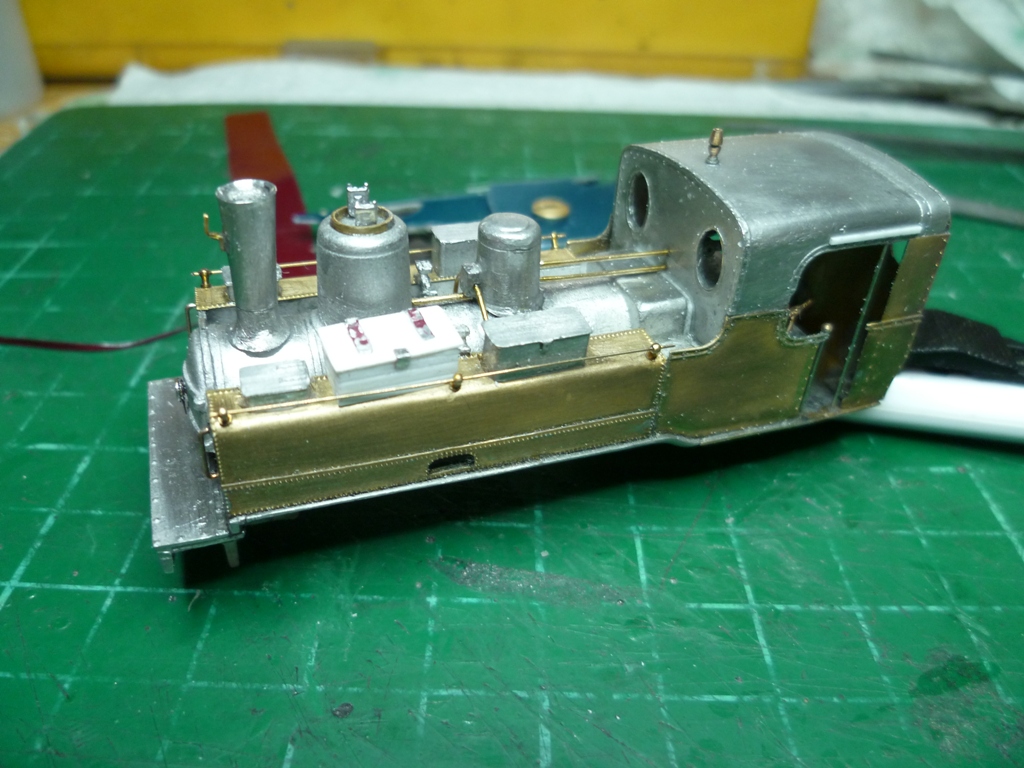

Montage de la caisse et des éléments en laiton qui demande un peu de doigté pour la soudure en raison de la proximité du métal blanc

Le choix existe d'origine dans le kit, sur la partie arrière de la cabine avec des pièces laiton apparemment ouvertes du moins au début sur les deux premières machines modifiées en 031 ,elles furent toutes modifiés en cabine fermée

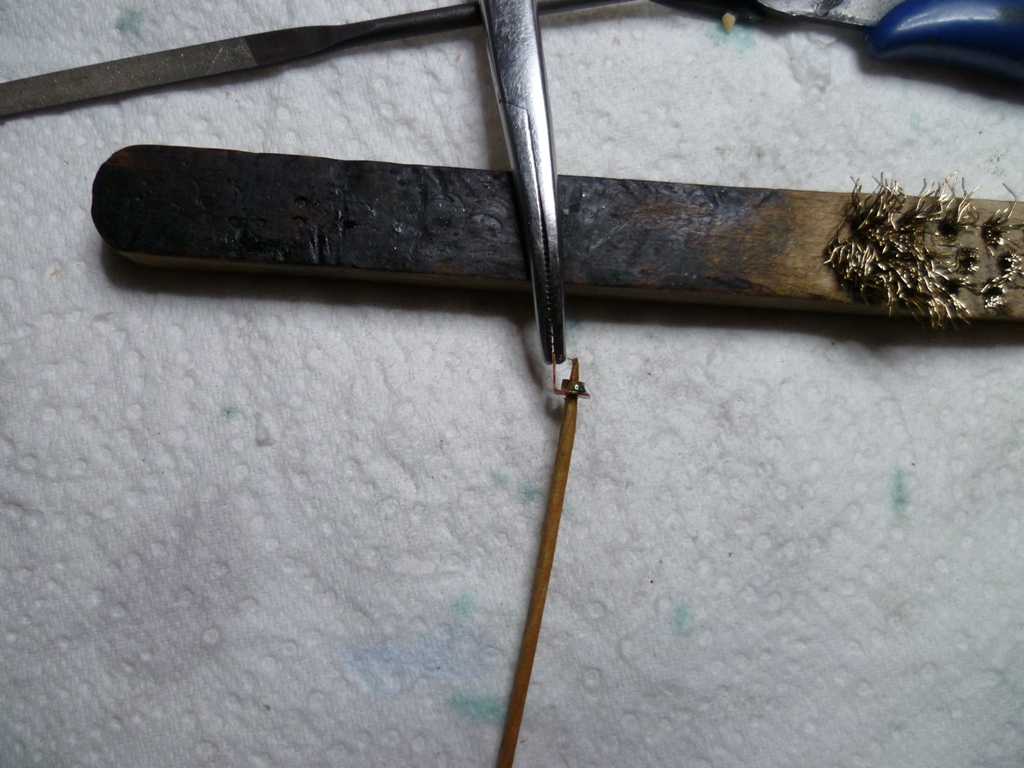

J'ai choisi de rendre cette pièce démontable en la fixant par vis et écrou a l'aide de petites pattes soudées , ici la mise en place de l'écrou (la pique permet le centrage de l'écrou et empêche la soudure de pénétrer le pas de vis)

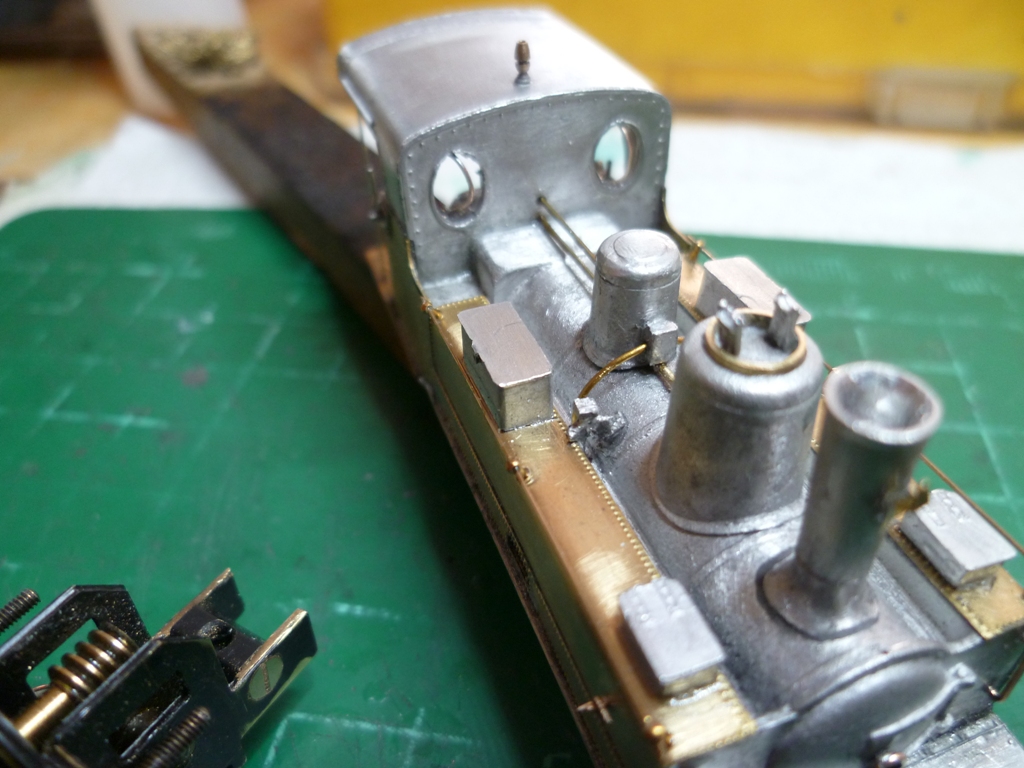

Quelques ajouts et modifs, cerclage au sommet du dôme ,gouttières ,support lanternes ,canalisations réalisés d'après photos

....................

[Douglas]

Beau montage comme de coutume !!!

[YVES]

Personnellement, j'aurai collé les coffres sur les soutes à eaux, araldite ou résine.
Bon, tonton Beyer ne jure que par le fer (à souder)...

[Beyer-Garrat]

Ils sont collés, je n'ai pas voulu prendre de risque

[Beyer-Garrat]

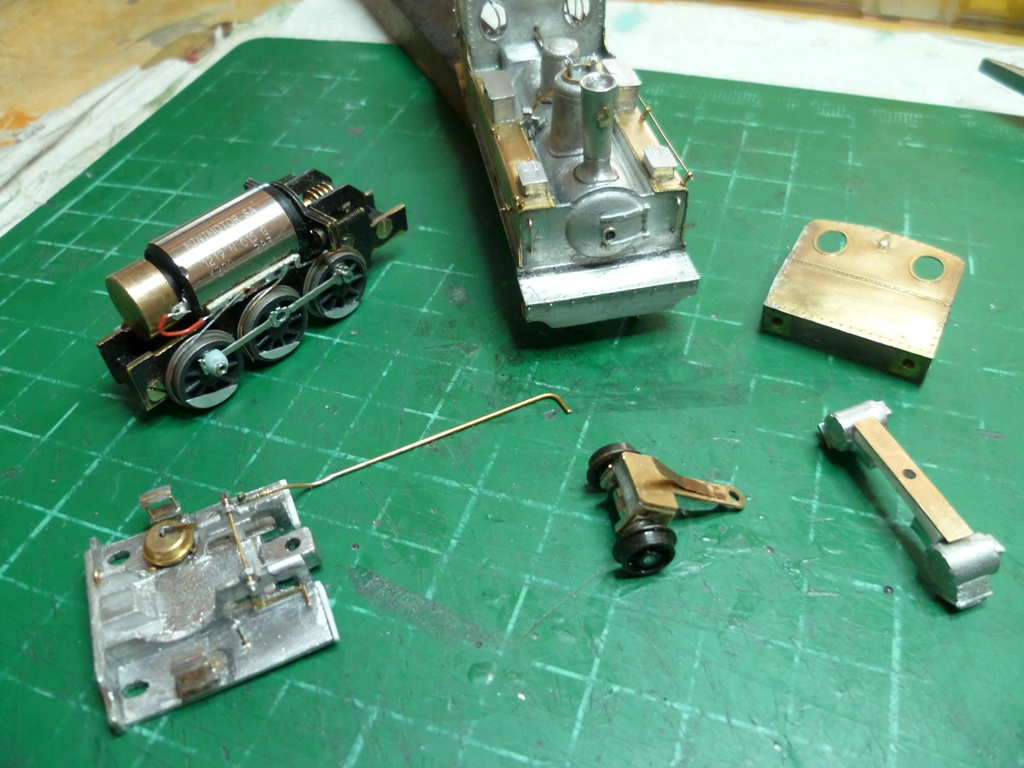

Je poursuis le montage , les différents sous-ensemble le bissel naturellement d'un naturel baladeur (surtout aux jonctions des modules en expo), le diamètre des roues a été réduit par remplacement pour éviter de toucher le châssis
métallique et provoquer un court circuit, un système d'appui de récupération 031T Lilliput a été aussi installé

[YVES]

"un système d'appui de récupération 031T Lilliput a été aussi installé", Pourrais-tu préciser ?
C'est la truc avec une languette, collé sur un isolant ???

[Beyer-Garrat]

C'est le ressort d'appui que l'on voit sur la notice d'entretien de la 031 Lilliput Hoe entre le train de roues et le bissel arrière,un peu similaire a l’avatar de Pélican

Ressort maintient bissel.JPG (18.87 Kio) Vu 2611 fois

La partie claire visible sur le bissel Géco est un habillage extérieur en laiton

[pelican]

non mais ...

[Beyer-Garrat]

[Beyer-Garrat]

Comme visible sur cette photo ces machines avait tout un bazar (certains dirait les éléments nécessaires a leur fonctionnement) sur les dessus, briquettes, cric, boite a outil et une très belle cloche

35 - Train - voyageurs a Rennes - Croix - de - la - Mission --- Aout 1946

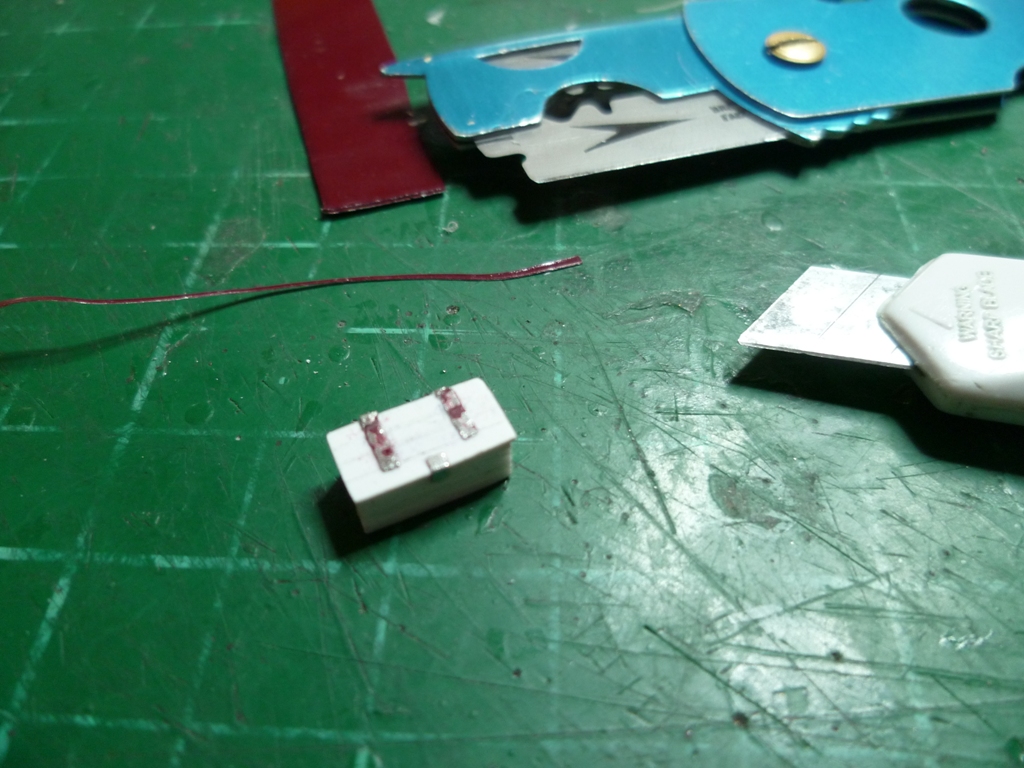

BCF n'ayant pas encore commercialisé ces boites a outils lors du montage de cette machine, je m'en suis fait une petite en cp et étain

..................
