Re: Kits laiton , montages et améliorations

Messagepar Zébu » 25 04 2012 à 18:32

Petite question en passant. D'où vient ce tracteur ?
Juste ce qu'il me faut.
Directeur technique des Saroulmapoul
Great Officer of CQFD
Avatar de l’utilisateur
Zébu
Gredin !! Captain Couque

Messages: 14715
Enregistré le: 01 03 2008 à 18:34
Localisation: Gelbique quasi méridionale.

Re: Kits laiton , montages et améliorations

Messagepar Beyer-Garrat » 25 04 2012 à 18:48

Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24308
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Kits laiton , montages et améliorations

Messagepar Zébu » 25 04 2012 à 22:03

:maitre:
La même marque que mon Fordson à pneus !
Merci !
Directeur technique des Saroulmapoul
Great Officer of CQFD
Avatar de l’utilisateur
Zébu
Gredin !! Captain Couque

Messages: 14715
Enregistré le: 01 03 2008 à 18:34
Localisation: Gelbique quasi méridionale.

Re: Kits laiton , montages et améliorations

Messagepar pelican » 26 04 2012 à 08:14

en page 14 de ce fil :
Beyer-Garrat a écrit:Comme je n'éatais pas trop satisfait de mon bordage en cp, utilisation d'artifices divers

abaissement des deux planches d'extrémités (simulant un démontage possible) pour casser la linéarité et surtout mise en situation d'un chargement

ici un Fordson de marque " Jordan " une petite merveille de finesse en kit plastique a assembler mais une grosse galère au montage D9

les roues arrière étant par exemple en trois parties (tiers de cercle) a assembler :C2 avant de poser le rayonnage intérieur H4 H4



Le Fordson a subit lui aussi quelques modifications avec la pose des ailes arrières en alu.



Il ne reste plus qu'a installer les cales de fixation sous le tracteur après peinture #B6

M'sieur, M'sieur ... Ya Zebu kidikisui mais kisuipô .... C7 :prrrt:
Pélican, Soixantologue (© by Pélican ..) Plus jamais de Hom

PME LE forum des voies Etroites et Métriques
petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 50483
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: Kits laiton , montages et améliorations

Messagepar Beyer-Garrat » 26 04 2012 à 09:28

Je sais Pélican mais j'me suis dit c'est une brave bête je vais pas le biesser :rod_mdr2 :rod_mdr2 :rod_mdr2 :rod_mdr2 :rod_mdr2
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24308
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Kits laiton , montages et améliorations

Messagepar La Mouette » 26 04 2012 à 10:20

:rod_mdr2 :rod_mdr2
Gilles, ex-Modéliste Indépendant
"Quand La Mouette a pieds il est temps de virer !"
"Pingouins dans les champs Hiver méchant !"
Le Guerrier Dragon a dit : "On ne facture pas la topissitude ! Ni la séductivité !!"
Mr & Mme Sinmalo-Alanagecépas-Delatarte ont un fils !! :rod_mdr2
La table des matières de mes élucubrations "Binicaises" !
Binic est au H0m français ce que De Gaulle est à l'Histoire de France du XXème siècle !
Plus jamais de H0m ...
Avatar de l’utilisateur
La Mouette
Higgins du Velay
Higgins du Velay

Messages: 5223
Enregistré le: 16 05 2011 à 10:52
Localisation: 78 + 22 = 100% à L'Ouest !!!

Re: Kits laiton , montages et améliorations

Messagepar Zébu » 26 04 2012 à 17:35

:H2
Et l'autre, là !
Le zoziau !
Racusette potée !
Directeur technique des Saroulmapoul
Great Officer of CQFD
Avatar de l’utilisateur
Zébu
Gredin !! Captain Couque

Messages: 14715
Enregistré le: 01 03 2008 à 18:34
Localisation: Gelbique quasi méridionale.

Re: Kits laiton , montages et améliorations

Messagepar Beyer-Garrat » 26 04 2012 à 17:41

:rod_mdr2 :rod_mdr2 :rod_mdr2

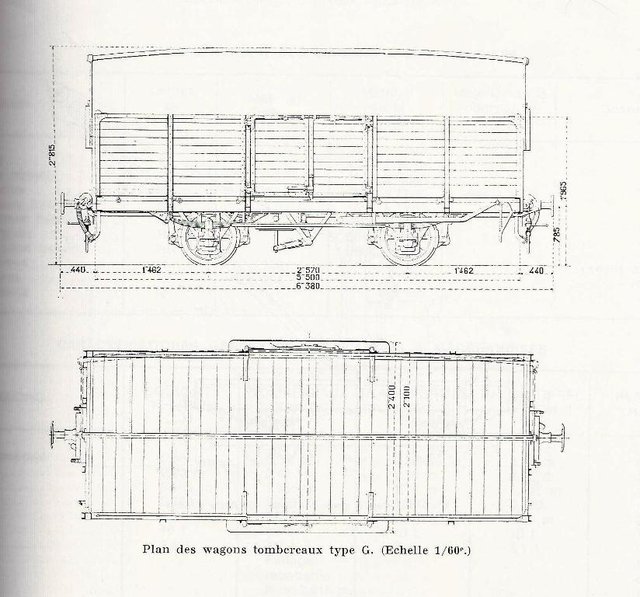

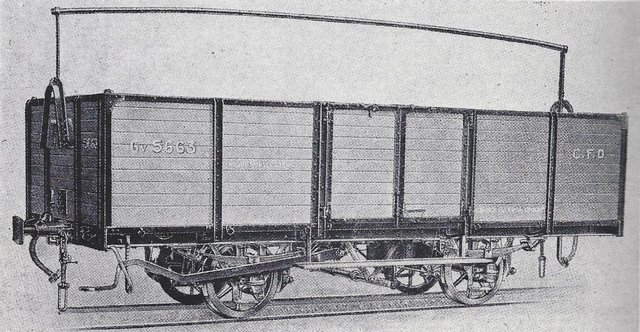

Bon l'engin (pas le Zeb) représente un tombereau type GV






Qui répond au doux nom de ref 641 au sein de la gamme Géco

CaisseTombereau Vivarais type GV.jpg
CaisseTombereau Vivarais type GV
CaisseTombereau Vivarais type GV.jpg (38.1 Kio) Vu 2873 fois
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24308
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Kits laiton , montages et améliorations

Messagepar Beyer-Garrat » 27 04 2012 à 17:27

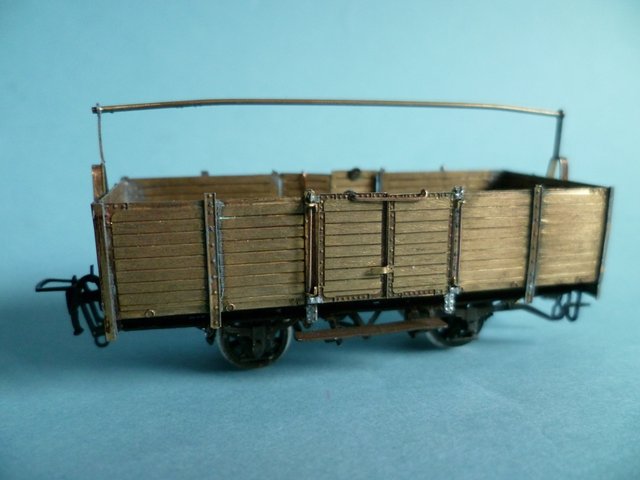

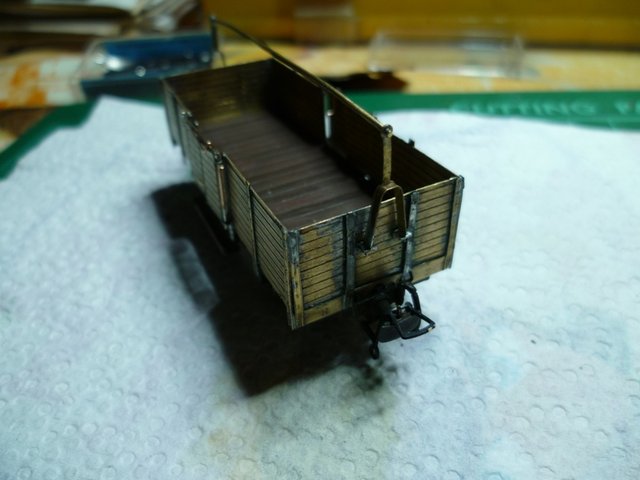

Ce tombereau reste assez simple le chassis est identique aux précédents, seule différence un marche pied central de chaque coté .

La caisse :

Un petite re-gravure avant montage :B3 les deux demi-caisses étant soudés sur le fond ,bien d'équerre.Un plancher couvrant le fond, les soudures peuvent être dissimulées facilement les montants

rivetés sont assemblés par étamage.




Mais Géco fidèle a lui-même a légèrement compliqué le montage .................. C7
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24308
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Kits laiton , montages et améliorations

Messagepar YVES » 27 04 2012 à 23:05

Tiens, une idée d'amélioration, un joli plancher gravé laser de chez Josswood.
http://www.joswood.de/main/
Why not ?...
;) ;) ;)
Une entreprise qui n'a jamais acheté une Corpet neuve !!! Est-ce bien une compagnie ferroviaire sérieuse ?!...
YVES

Messages: 20498
Enregistré le: 09 03 2008 à 21:06
Localisation: Picardie

Re: Kits laiton , montages et améliorations

Messagepar Beyer-Garrat » 29 04 2012 à 06:43

Pourquoi pas ils sont d"'excellente qualité .

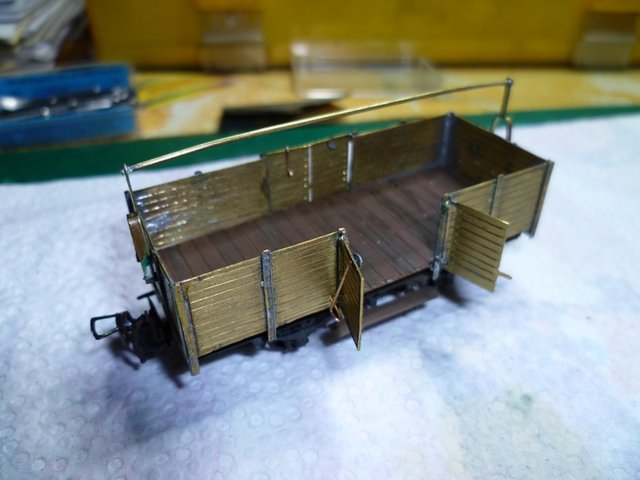

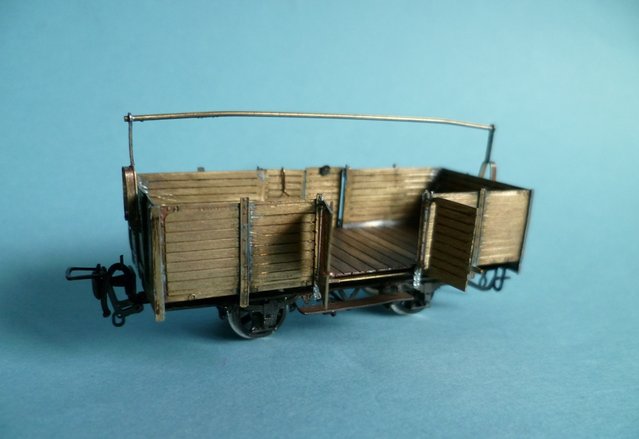

Géco dans ce milieu de prod, avait l'habitude d'ajouter des dispositif mobiles sur ses modèles suspensions portes etc ...Ce tombereau n'échappe pas a la règle avec ses portes ouvrantes

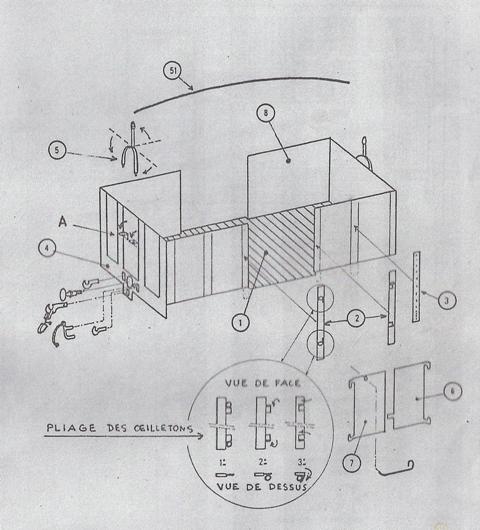

Le système prévu et décrit dans la notice, (crochets en L des portes venant s'engager dans des anneaux de 1 mm de diamètr)e ne peut fonctionner correctement (il faut plier. les portes pour la mise en place)

a été remplacé par un système plus conventionnel a base de charnières et d'axes soudés



Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24308
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Kits laiton , montages et améliorations

Messagepar pelican » 30 04 2012 à 09:14

c'est des malades .. D9 H4
Pélican, Soixantologue (© by Pélican ..) Plus jamais de Hom

PME LE forum des voies Etroites et Métriques
petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 50483
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: Kits laiton , montages et améliorations

Messagepar Beyer-Garrat » 30 04 2012 à 16:43

:maitre:

Poursuite de ce fil, toujours en CFD avec le montage du mythique fourgon DD Gécomodel (REF561)
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24308
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Kits laiton , montages et améliorations

Messagepar Kazh du » 30 04 2012 à 21:17

M'sieur Beyer, hier j'ai essayé le Castotin 1 et bien au final je vais garder mon eau à souder pour mes constructions perso (rambardes et autres fantaisies) et j'adopte le castotin 1 pour les kits :maitre:
Je n'arrive toujours pas à comprendre comment une bouillasse aussi "infame" peut donner un tel résultat, mais après un coup de "touillette" le résultat est fabuleux #B6
Avatar de l’utilisateur
Kazh du
Bidouilleur invétéré

Messages: 7892
Enregistré le: 25 02 2010 à 15:53
Localisation: Morbihan 56

Re: Kits laiton , montages et améliorations

Messagepar Beyer-Garrat » 01 05 2012 à 09:57

#B6 Comme quoi il faut se lancer, la soudure est a la portée de tous .

L'eau a souder est géniale pour les toutes petites pièces ,les rambardes effectivement ou les tables et chaise Haxo par exemple, une goutte, on approche le fer et c'est soudé !
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24308
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !
