Re: Kits laiton , montages et améliorations

Messagepar Beyer-Garrat » 19 04 2012 à 08:18

Il sont visibles sur la photo une 1/2 gravure en creux pour le positionnement plus des tenons et mortaises (petites fentes) c'est en fait un mécano mis a part une inversion

des traverses de côtés (support de frein ) pas d'erreurs possibles . #B6
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24305
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Kits laiton , montages et améliorations

Messagepar pelican » 19 04 2012 à 08:43



:F5
Pélican, Soixantologue (© by Pélican ..) Plus jamais de Hom

PME LE forum des voies Etroites et Métriques
petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 50473
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: Kits laiton , montages et améliorations

Messagepar Marcel » 19 04 2012 à 13:37

Il me plaît bien ce châssis ! :^)

J'en avais vu un en vente il y a un certain temps... Aujourd'hui, je regrette de ne pas l'avoir acheté : il y a beaucoup à apprendre, point de vue conception.
MJModélisme
Le temps dégage le charme de choses qui n'en n'ont pas. C'est pourquoi le temps est poète. (V.Jankélévitch)
Avatar de l’utilisateur
Marcel

Messages: 2499
Enregistré le: 30 03 2009 à 22:46
Localisation: Quimper Bretagne

Re: Kits laiton , montages et améliorations

Messagepar Beyer-Garrat » 19 04 2012 à 17:18

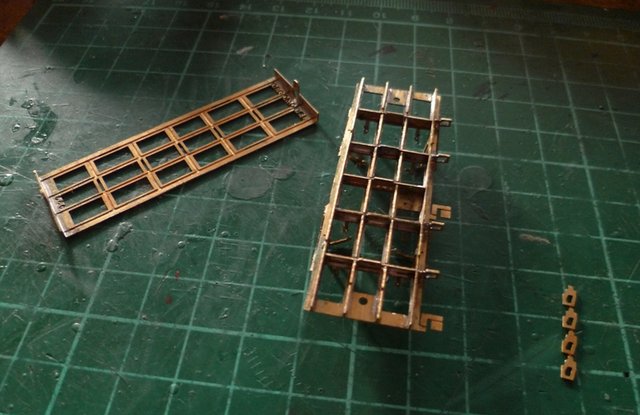

Avant de fermer la partie supérieur du chassis ,il va falloir monter les extensions support de caisse prévu d'origine sur certains wagons CFD .Lors des montages précédents (,il y a quelques années) j'avais zappé ces petites pièces

pourtant bien présentes sur la notice (28) :H2 .Elles ne sont pas forcément nécessaire,mai apporte un fini de bon aloi ! (paf deux fois Storm tu me dois l'apéro C7 )



L'astuce pour les monter correctement consiste a les laisser en grappe, après étamage et vérification que le tenon s'insère bien dans la traverse un peu de flux et on chauffe en maintenant l'autre bout de la grappe

un coup de pince coupante et on passe au suivant .Bien entendu on ne se brule qu'une fois avec le dernier ! :H1

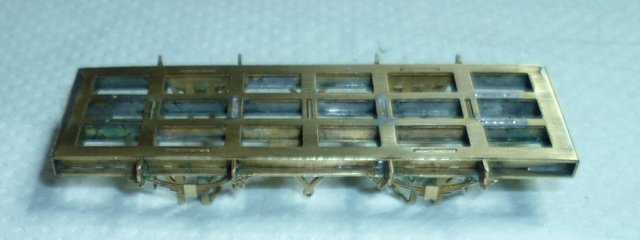

Une fois l'ensemble monté, le dessus est installé et soudé (ou collé) au niveau des tenons ,a l'aide d'un marbre et de toile émeri fine l'ensemble chassis et supports est poncé pour mise a niveau.

Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24305
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Kits laiton , montages et améliorations

Messagepar Zébu » 19 04 2012 à 17:29

Fallait penser au coup de la grappe.
Je le saurai pour mon prochain bidule.
:maitre:
Directeur technique des Saroulmapoul
Great Officer of CQFD
Avatar de l’utilisateur
Zébu
Gredin !! Captain Couque

Messages: 14715
Enregistré le: 01 03 2008 à 18:34
Localisation: Gelbique quasi méridionale.

Re: Kits laiton , montages et améliorations

Messagepar Beyer-Garrat » 19 04 2012 à 18:44

Après mettre bien brulé les doigts ça motive pour d'autres solutions . :H1

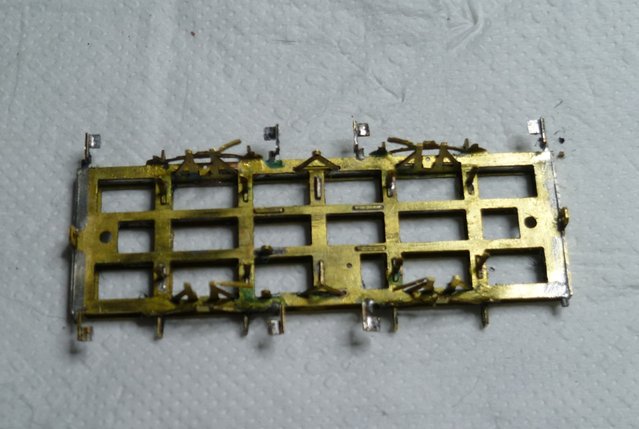

Les marches pieds ici au complet (x8) sont mis en forme et sécurisés en place par étamage des plis (astuce ne les mettre en forme qu'au dernier moment pour éviter l'arrachage)

la partie supérieure est soudé aux extrémités par dessous.

Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24305
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Kits laiton , montages et améliorations

Messagepar mlm » 19 04 2012 à 20:08

Oui, en plus il ne fallait pas perdre les ressorts de suspension. H4 H4 H4
Avatar de l’utilisateur
mlm

Messages: 2737
Enregistré le: 05 09 2006 à 15:33
Localisation: Seine et Marne ou Gironde

Re: Kits laiton , montages et améliorations

Messagepar Beyer-Garrat » 19 04 2012 à 22:58

On sent bien le vécu sur ce coup là Michel #B6
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24305
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Kits laiton , montages et améliorations

Messagepar pelican » 19 04 2012 à 23:04

Zébu a écrit:Fallait penser au coup de la grappe.
Je le saurai pour mon prochain bidule.
:maitre:

il s'est brûlé les papattes ... :rod_mdr2
Pélican, Soixantologue (© by Pélican ..) Plus jamais de Hom

PME LE forum des voies Etroites et Métriques
petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 50473
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: Kits laiton , montages et améliorations

Messagepar Beyer-Garrat » 19 04 2012 à 23:22

Visiblement :B3
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24305
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Kits laiton , montages et améliorations

Messagepar pelican » 20 04 2012 à 09:11

ce soir, séance de travail en Z ... l'étamage des fins fils pour raccorder les signaux .. si on y arrive !!! C7
de toutes façons, il va encore se bruler les papattes !!
:prrrt:
Pélican, Soixantologue (© by Pélican ..) Plus jamais de Hom

PME LE forum des voies Etroites et Métriques
petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 50473
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: Kits laiton , montages et améliorations

Messagepar Zébu » 20 04 2012 à 13:04

:C2
Directeur technique des Saroulmapoul
Great Officer of CQFD
Avatar de l’utilisateur
Zébu
Gredin !! Captain Couque

Messages: 14715
Enregistré le: 01 03 2008 à 18:34
Localisation: Gelbique quasi méridionale.

Re: Kits laiton , montages et améliorations

Messagepar La Mouette » 20 04 2012 à 15:08

Ca sent pas bon le sabot brulé !! :H1
Gilles, ex-Modéliste Indépendant
"Quand La Mouette a pieds il est temps de virer !"
"Pingouins dans les champs Hiver méchant !"
Le Guerrier Dragon a dit : "On ne facture pas la topissitude ! Ni la séductivité !!"
Mr & Mme Sinmalo-Alanagecépas-Delatarte ont un fils !! :rod_mdr2
La table des matières de mes élucubrations "Binicaises" !
Binic est au H0m français ce que De Gaulle est à l'Histoire de France du XXème siècle !
Plus jamais de H0m ...
Avatar de l’utilisateur
La Mouette
Higgins du Velay
Higgins du Velay

Messages: 5223
Enregistré le: 16 05 2011 à 10:52
Localisation: 78 + 22 = 100% à L'Ouest !!!

Re: Kits laiton , montages et améliorations

Messagepar Beyer-Garrat » 20 04 2012 à 17:35

Ce wagon faisait parti d'un lot, comme un certains nombre présentés ici, qui avaient fait l'objet de tentatives de montages de leurs divers propriétaires, tout l’accastillage bronze avait disparu ,poumon de frein et surtout boites d’essieux .

Le poumon a été refait en cp ,pour les boites d'essieu ça été un peu plus compliqué, j'ai soudé des plaque de garde sur les glissières de boites, percées d'un trou dans lesquelles tourillonne les pointes d'essieux

la mise ne place se faisant facilement avec l’élasticité du laiton #B6 Les boites d'essieux son ensuite recrée en cp et évidées (pour la pointe d'essieu) et collées en place

Chassis complet.jpg
Chassis complet
Chassis complet.jpg (94.16 Kio) Vu 2062 fois



En dernier soudures des marche pieds et mis en place des attelages :maitre:
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24305
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Kits laiton , montages et améliorations

Messagepar Zébu » 20 04 2012 à 17:43

gilles a écrit:Ca sent pas bon le sabot brulé !! :H1

Toi, la prochaine fois, ce sera à coup de gros sel dans le croupion !

Tonton, y z'arrête pas de polluer ton fil !
C'est des pas gentils, hein ?
Directeur technique des Saroulmapoul
Great Officer of CQFD
Avatar de l’utilisateur
Zébu
Gredin !! Captain Couque

Messages: 14715
Enregistré le: 01 03 2008 à 18:34
Localisation: Gelbique quasi méridionale.
