par **Beyer-Garrat** » 12 05 2014 à 19:23

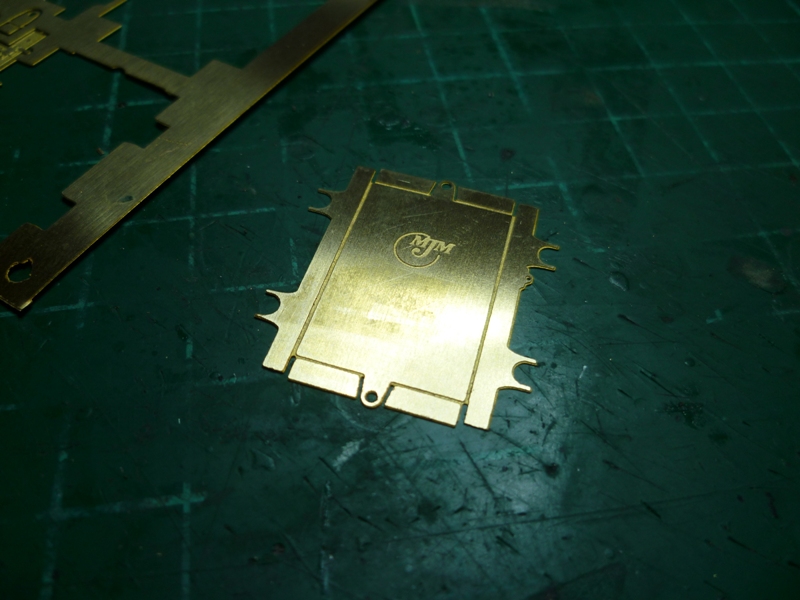

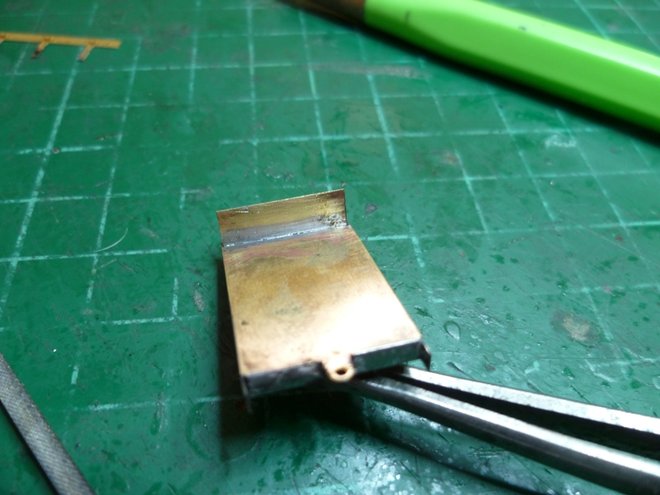

Le châssis est simple .Les rabats en bout permettrons de fixer les extrémités.

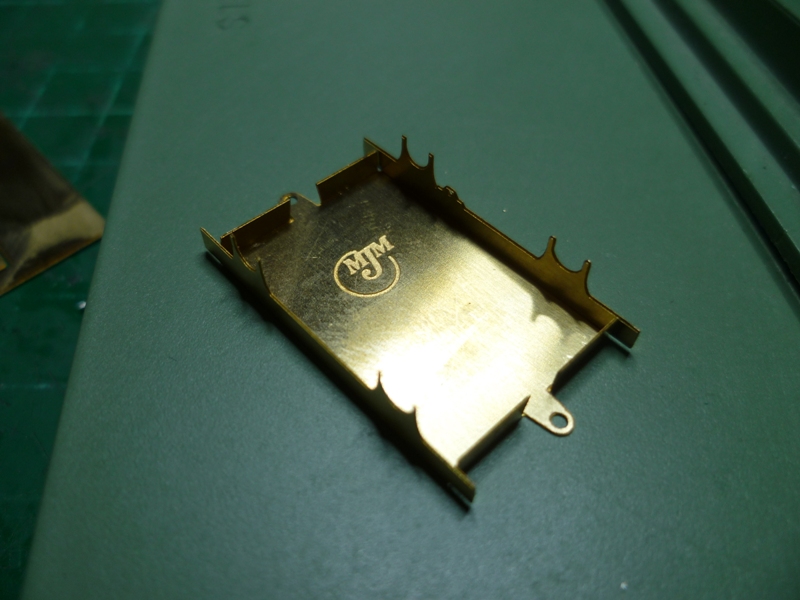

Une fois les pliages effectués les 4 coins sont soudés par le dessous et les supports de palier étamé par l'intérieur.

par **Beyer-Garrat** » 13 05 2014 à 15:15

Les bouts sont étamés en parties basse en faisant attention a ne pas obturer les passages d'attelage

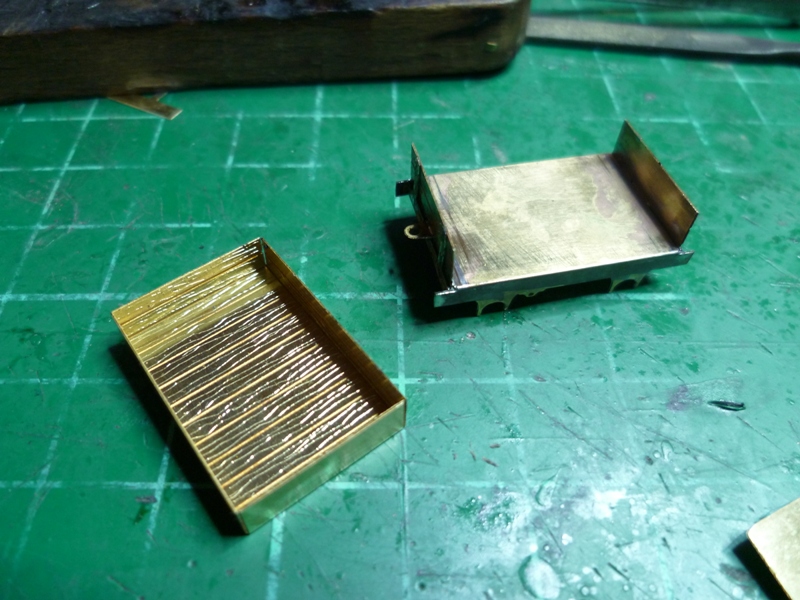

Le décor extérieur est ensuite collé ou soudé en place, l'ensemble est ensuite fixé sur le châssis.
Dans ce mode opératoire il est plus facile de mettre en place et positionner en premier l'habillage extérieur.

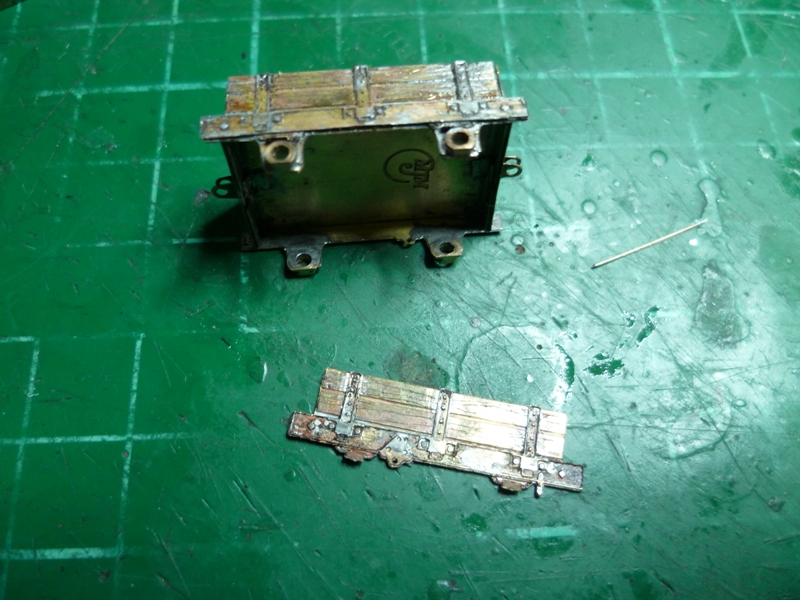

L'ensemble est ensuite renforcé par l'intérieur :

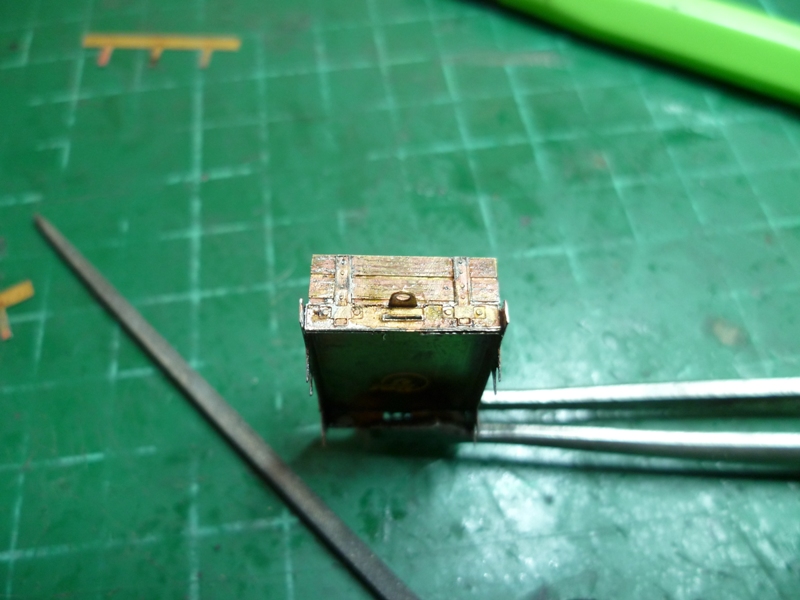

Au tour de la deuxième extrémité :

par **Beyer-Garrat** » 13 05 2014 à 19:02

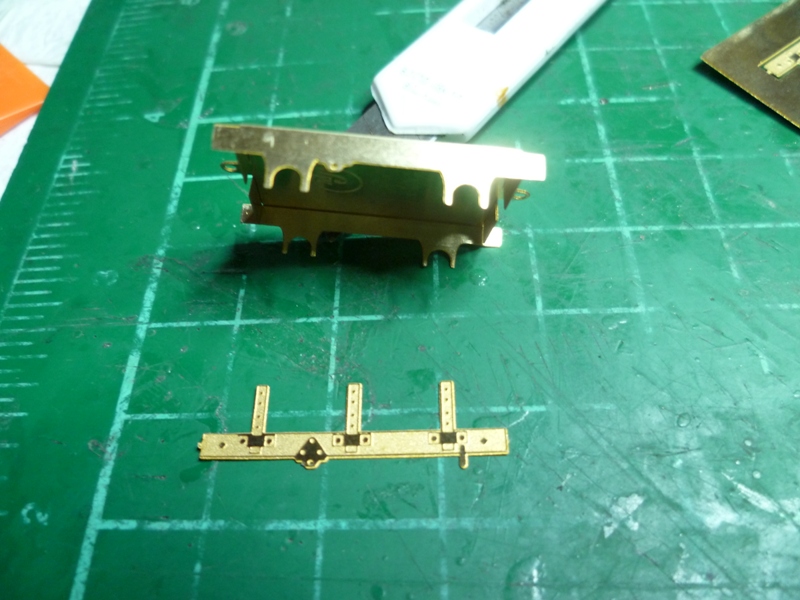

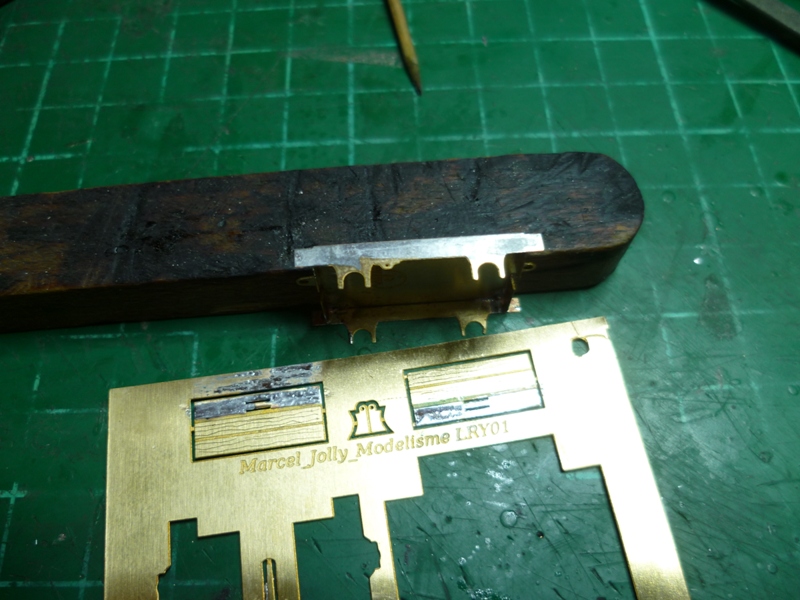

Les cotés sont montés selon le même principe après les avoir gravé .Attention le coté du frein possède un perçage qui doit tomber en face de celui du châssis.

La patte d'attelage inférieure est formée

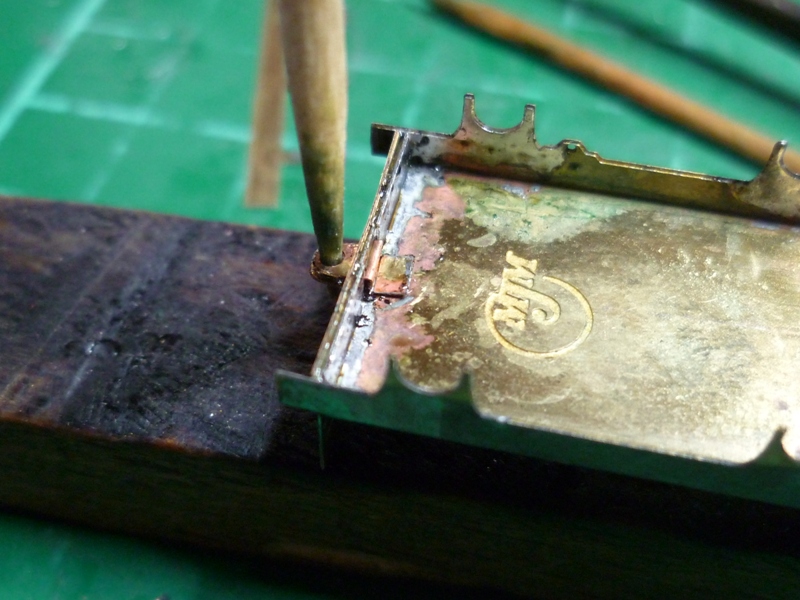

Et mise en place une pique a olive permet d'aligner les deux perçages.

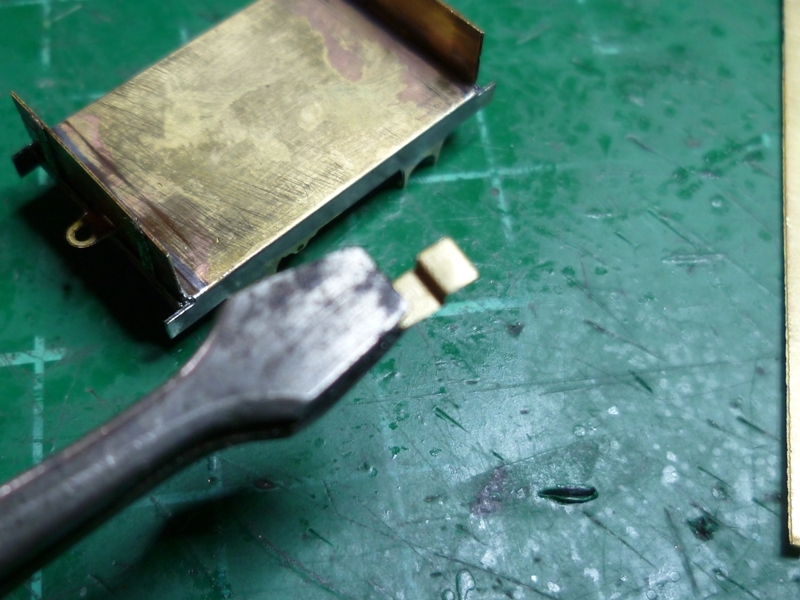

Les paliers laiton sont soudés en place par l'intérieur et ensuite limé de façon a éliminer le rebord, perso j'ai été un peu plus loin question esthétique

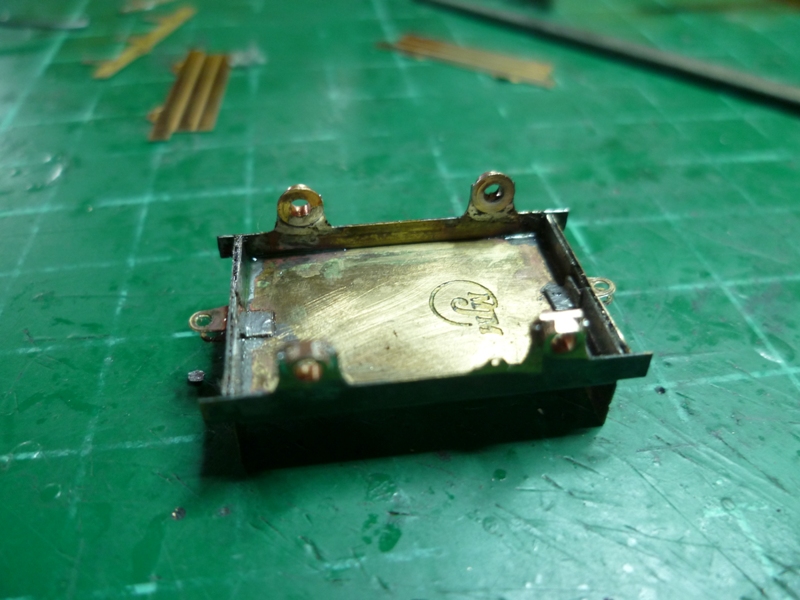

Les petites patte simulant les couvercles des boites a graisse sont inclinés vers l’extérieur de 45°elles doivent reposer sur l'extérieur du palier une fois le tout monté

par **Victor le chat** » 13 05 2014 à 19:14

Super montage JP ! :rod_coeur

si j'ai bien compris tu as vieilli le plancher du lorry n'est-ce pas ? :F9

j'adore ce petit lorry, ça donne envie de se faire une rame, comme au Sud France .... :E1

derrière une 030 à Tender :rod_coeur

par **Marcel** » 13 05 2014 à 20:00

Bonjour à tous ! :^)

Super démo on ne s'en lasse pas !
Question façonnage des paliers, je préconise d'aller encore plus fort :

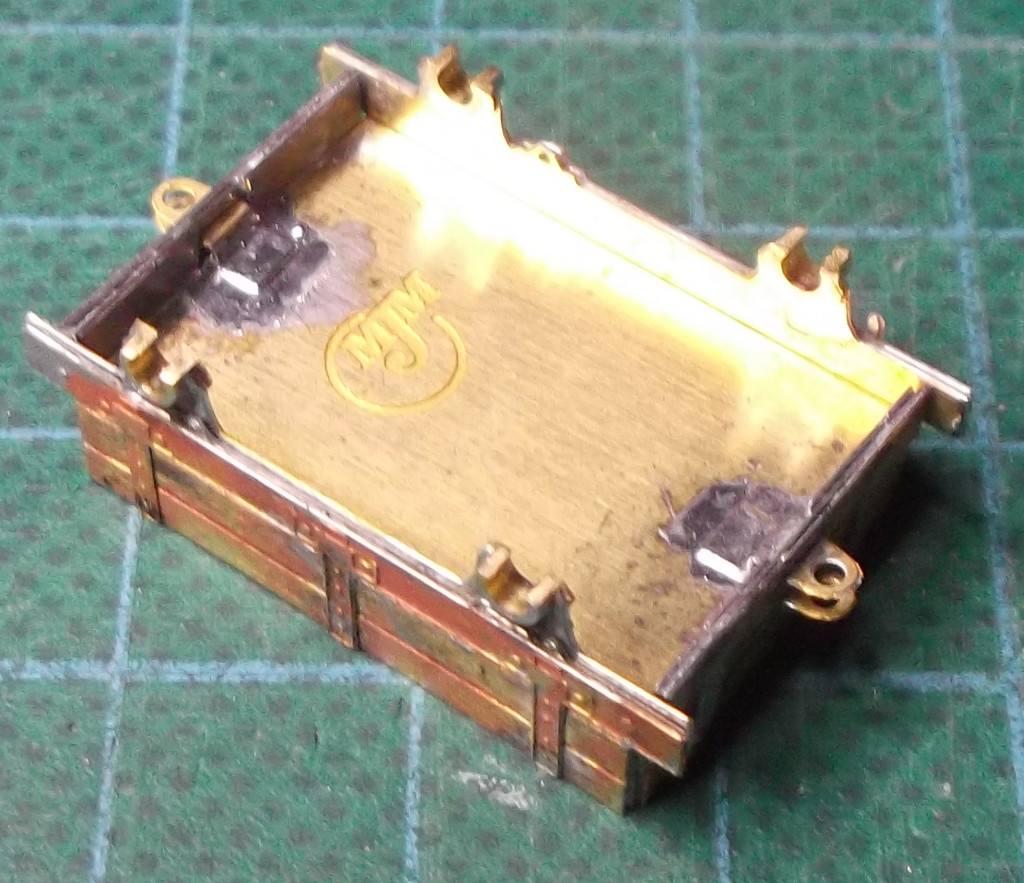

On peut tout d'abord donner trois coup de pince coupant "à raz" sur l'épaulement du palier, puis en enlever les 3/4 (lime et/ou papier de verre).

Je pense que ces petites caisses pouvaient se soulever directement de leurs essieux (d'où les extrémité façon brancards).
J'espère que vous remarquerez mes progrès en soudure ! :^D

par **Victor le chat** » 13 05 2014 à 20:04

Des progrès ?! #B9

c'était déjà parfait !

Va falloir SFiser tout une rame maintenant ...

Est-il possible de poser la question de l'ordre de prix ?

par **Marcel** » 13 05 2014 à 21:06

De prix ?... Pas sur PME tout de même ?...
Mais... Il y a un lien "demande d'information" sur mon site...

Le projet est entre les mains du graveur...
Je suis au Championnat de France de Scrabble "Duplicate" à la fin du mois, j'espère une mise en vente 1ère quinzaine de juin. :o)

par **Beyer-Garrat** » 13 05 2014 à 21:11

Très belle soudure Marcel :B3

Victor disons que j'ai donné un peu plus de détails aux p!anches en gravant les veines du bois. :maitre:

par **Victor le chat** » 13 05 2014 à 21:26

Marcel a écrit:De prix ?... Pas sur PME tout de même ?...
Mais... Il y a un lien "demande d'information" sur mon site...

C'est bien pour ça que j'ai posé une question pour poser une question #B5

(

)
Question posée via le site #B6

Marcel a écrit:Le projet est entre les mains du graveur...
Je suis au Championnat de France de Scrabble "Duplicate" à la fin du mois, j'espère une mise en vente 1ère quinzaine de juin. )

Bon courage pour le championnat ! #B6
