Re: Montage ABH-1 , ABH-5 , ABH-8 APOCOPA

Messagepar Beyer-Garrat » 19 05 2009 à 15:32

Exact la prise de courant ne se fait que sur une roue par essieu mais le roulement en est amélioré #B6

Les demis-flancs ne se présente pas trop mal reste a étudier la fixation

Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24340
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Montage ABH-1 , ABH-5 , ABH-8 APOCOPA

Messagepar Beyer-Garrat » 28 05 2009 à 13:07

Le chassis prend forme sandwich en cp la partie intérieur dont on voit les renforts dissimulera les fils d'alim du bogie porteur après pose du plancher.(dessous noir partie plancher beige)



Une vue du bogie porteur terminé avec les renforts de chassis les chasse pierres et les sablières

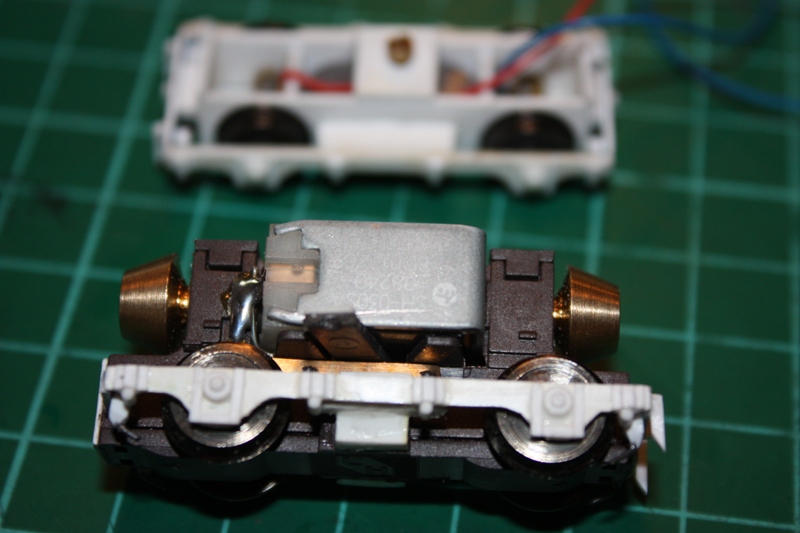

Bogie moteur Hailling habillé de ces demi-flancs idem bogie porteur


Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24340
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Montage ABH-1 , ABH-5 , ABH-8 APOCOPA

Messagepar La Mouette » 28 05 2009 à 13:55

Tu colles la CP a la cyano sur le plastique Halling des bogies ?

J'ai fait ça sur mon premier OC1 mais sur un chassis que j'ai travaillé plus recemment ça ne prenait pas. Cyano ? Plastique different ? Colle ?


Heu sinon ? Bah rien. :C4
La Mouette


Re: Montage ABH-1 , ABH-5 , ABH-8 APOCOPA

Messagepar Beyer-Garrat » 28 05 2009 à 18:02

Oui cyano ,je regarderais le type ce soir ,seule précaution je gratte le plastique Hailling avant #B6
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24340
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Montage ABH-1 , ABH-5 , ABH-8 APOCOPA

Messagepar Beyer-Garrat » 29 05 2009 à 09:37

Pour la cyano Super Glue 3 #B6

Fixation du bogie Hailling

La fixation est normalement prévue d'origine par une traverse passant sous le moteur et axé sur celui-ci avec deux oeilletons en bout.Malheureusement la caisse de l'ABH étant étroite les deix oielletons doivent être arrasé obligeant un mode de fixation différent des X232.

J'ai pratiqué deux lumières dans le chassis ,fixé perpendiculairement un petit rectangle de cp sur les bras de la traverse ,et renforcé le tout par un renfort ,en laissant un jeu de 4/5 dixième.Le bras du hailling (avec la cp) n'étant pas collé dans la lumiére du chassis.

Le but d'un tel montage ? permettre un basculement vertical du moteur de +/- 15°pour absorber les ondulations de la voie et latéral avec un glissement de 2 à 3 mm limité par la caIsse de l'ABH.

Un petit dessin pour mieux comprendre :

Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24340
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Montage ABH-1 , ABH-5 , ABH-8 APOCOPA

Messagepar La Mouette » 29 05 2009 à 09:53

#B6
La Mouette


Re: Montage ABH-1 , ABH-5 , ABH-8 APOCOPA

Messagepar Beyer-Garrat » 31 05 2009 à 10:18

Après les dessins les photos #B6

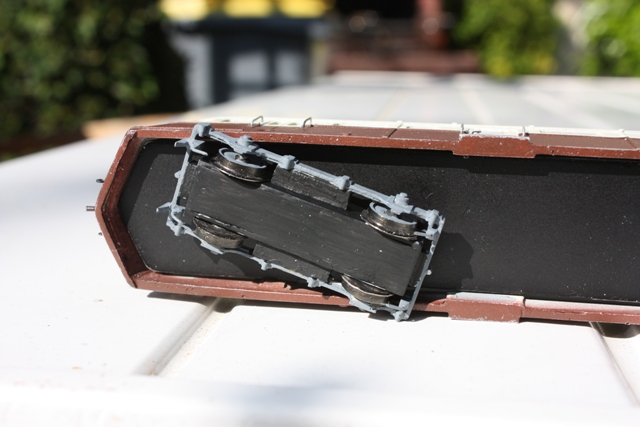

Les demi flancs de bogie installés ne se voit presque pas







et ils remplissent parfaitement leur fonction en courbe serrée



Petite vue du débattement vertical du moteur comme expliqué plus haut




Les fils de prise de courant depuis la bogie arrière sont dissimulés dans l'épaisseur du châssis qui va recevoir son plancher C7

Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24340
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Montage ABH-1 , ABH-5 , ABH-8 APOCOPA

Messagepar potpotpetitrain » 31 05 2009 à 10:40

Les deux couleurs vont trés bien ensemble c'est super
Avatar de l’utilisateur
potpotpetitrain

Messages: 4795
Enregistré le: 28 11 2007 à 23:58
Localisation: toulouse france

Re: Montage ABH-1 , ABH-5 , ABH-8 APOCOPA

Messagepar La Mouette » 31 05 2009 à 10:50

sur la troisième photo c'est plus de la courbe sérrée jpounet c'est carrement du manège !! :D
La Mouette


Re: Montage ABH-1 , ABH-5 , ABH-8 APOCOPA

Messagepar Douglas » 31 05 2009 à 11:03

C'est beau JP!!!
On dirait le même système de bogie employé par Electrotren pour ses Renault ABJ en voie normale :maitre: #B6
Douglas arboriste mais pas que !!!
Avatar de l’utilisateur
Douglas

Messages: 5117
Enregistré le: 25 04 2006 à 11:08
Localisation: Présipauté de Groland

Re: Montage ABH-1 , ABH-5 , ABH-8 APOCOPA

Messagepar mlm » 31 05 2009 à 11:06

Bel engin Beyer,joli travail avec une belle peinture.
mlm
Avatar de l’utilisateur
mlm

Messages: 2737
Enregistré le: 05 09 2006 à 15:33
Localisation: Seine et Marne ou Gironde

Re: Montage ABH-1 , ABH-5 , ABH-8 APOCOPA

Messagepar Galloping Goose » 31 05 2009 à 13:31

Bon, je vois ce qui me reste à faire pour mon bogie porteur... :?
Et vous me mettrez 4 flancs de bogies de côté, Monsieur J.P :mrgreen:
Bernard.

Lorsque j'ai le moral je fais du modélisme.
Lorsque je n'ai pas le moral je fais encore plus de modélisme....
Avatar de l’utilisateur
Galloping Goose
Chuck Squad

Messages: 3360
Enregistré le: 25 04 2006 à 08:55
Localisation: Clermont-Ferrand

Re: Montage ABH-1 , ABH-5 , ABH-8 APOCOPA

Messagepar Storm » 31 05 2009 à 14:03

Ca a de la gueule #B6 Il fait plus "haut sur pattes" que le Corse on dirait... Peut-être l'absence de jupe :F9 En tout cas beau boulot JP :maitre:


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 23945
Enregistré le: 24 04 2006 à 23:54
Localisation: Vesly (27)

Re: Montage ABH-1 , ABH-5 , ABH-8 APOCOPA

Messagepar La Mouette » 31 05 2009 à 14:31

JP tu as gardé un master de tes flancs de bogies j'espere.
La Mouette


Re: Montage ABH-1 , ABH-5 , ABH-8 APOCOPA

Messagepar Beyer-Garrat » 31 05 2009 à 15:36

Merci de vos commentaires

Ben j'ai pas fait de master ils sont tous fait mains mais je peux en refaire un si quelqu'un veux les mouler

Pour le plus haut sur patte difficile de faire plus bas d'une part cela correspond au diagramme que j'ai la caisse s'arrêtant juste au-dessus de l'axe des roues ensuite sur l'ABH la caisse étant etroite tu es bon pour du 400 a 450 mmde rayon si tu engage la rotation des bogies . #B6
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24340
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !
