Re: Montage de la Micheline Trains d'Antan

Messagepar rantanplan » 28 01 2010 à 14:16

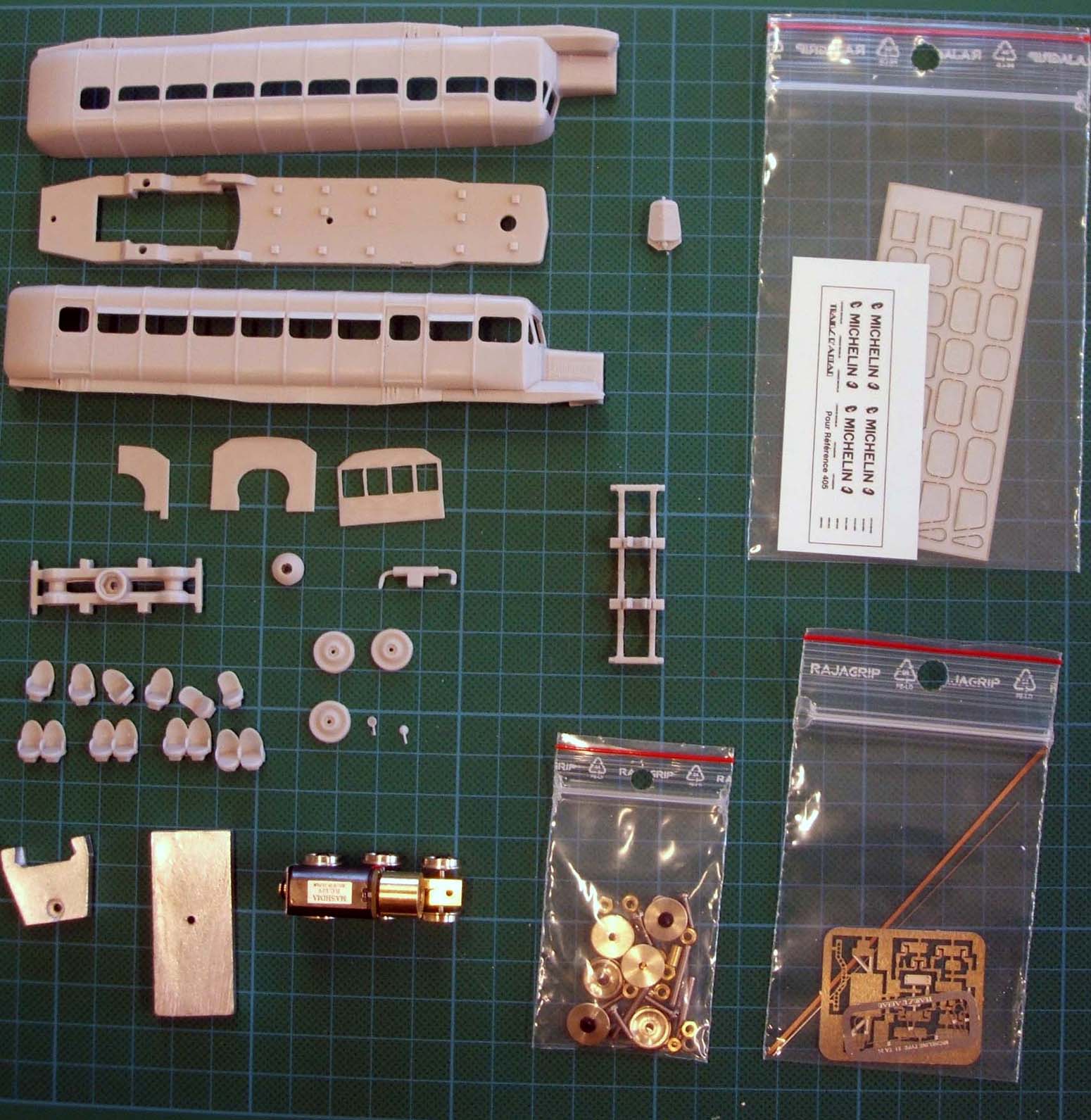

Voilà donc l'aperçu des pièces du kit:

Y'en a pas des masses mais elles sont très petites et super détaillées!
Il manque les 4 flancs de bogies qui sont nettoyés et mis de côté car très très fragile!

Deux-trois remarques pour le nettoyage des pièces:
Y aller avec prudence et un X-acto ou scalpel avec lame neuve, la résine à tendance à "happer" la lame et à enlever plus que nécessaire.

Deux endroits sont sensibles pour ce travail:
- L'entourage des fenêtres qu'il faut éviter de toucher sous peine de voir leurs rondeurs disparaître,
- Les quatre flancs des bogies... Évitez le café avant, optez plutôt pour un bon calmant (non pas :( ). Nettoyez-les sur leur grappe, car ils sont rigidifiés. Une fois les quatre flancs propres, les séparer des grappes à l'aide d'un bonne pince coupante en allant d'une extrémité à l'autre.

Après deux soirs de travail, il me reste encore des pièces à nettoyer, la suite bientôt...
Jérôme
Jérôme
Avatar de l’utilisateur
rantanplan
meilleur ami des daltons
meilleur ami des daltons

Messages: 253
Enregistré le: 28 03 2008 à 19:15
Localisation: Suisse... ...

Re: Montage de la Micheline Trains d'Antan

Messagepar rail1435 » 28 01 2010 à 16:31

Des références icoographiques qui peuvent t'intéresser:
http://tritriva.unblog.fr/la-derniere-micheline/

Note la vitre arrière unique (voir dossier cité par Yves en référence quelques messages au-dessus).
Avatar de l’utilisateur
rail1435
Steward

Messages: 6473
Enregistré le: 14 09 2008 à 16:50
Localisation: Genève

Re: Montage de la Micheline Trains d'Antan

Messagepar YVES » 28 01 2010 à 23:03

A propos de Micheline, quelqu'un aurait-il une photo du logo qui ornait l'arrière de la Micheline lors de la fête du CFBS ?
:D :D :D
Une entreprise qui n'a jamais acheté une Corpet neuve !!! Est-ce bien une compagnie ferroviaire sérieuse ?!...
YVES

Messages: 20498
Enregistré le: 09 03 2008 à 21:06
Localisation: Picardie

Re: Montage de la Micheline Trains d'Antan

Messagepar Storm » 28 01 2010 à 23:18

Pour le process, il vaut mieux peindre certaines pièces avant de les dégrapper :? notament les flancs de bogies (je faisais la même bétise avant :oups2: ) En fait, la grappe permet de les tenir pour peindre sans qu'elles ne s'envolent avec le souffle de l'aéro. Perso, je fixe la carotte de moulage sur mon plateau avec de la "Patafix" et ainsi, les pièces ne se barrent pas #B5 (merci à JP and Cie pour les divers trucs que j'utilise maintenant :maitre: )


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 23939
Enregistré le: 24 04 2006 à 23:54
Localisation: Vesly (27)

Re: Montage de la Micheline Trains d'Antan

Messagepar Beyer-Garrat » 28 01 2010 à 23:23

Les petites pièces pour êtres peintes a l'aéro peuvent être fixées aussi en bout de baguettes (restau Chinois) avec de la patafix celle-ci est ensuite planté dans du polystyrène épais en attendant le séchage de la pièce qui y est fixé :maitre:
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24335
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Montage de la Micheline Trains d'Antan

Messagepar Storm » 28 01 2010 à 23:42

Tout à fait #B5


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 23939
Enregistré le: 24 04 2006 à 23:54
Localisation: Vesly (27)

Re: Montage de la Micheline Trains d'Antan

Messagepar rantanplan » 29 01 2010 à 09:38

Et voilà la suite: (même pas le temps de :ipb-279 )
Après avoir fini le nettoyage des pièces attaquons le concret: le collage!
En premier je n'aime pas du tout travailler avec les colles CA, car en général je finis toujours avec les doigts collés ou les pièces collées aux doigts.
Mais bon un bon whisky et j'attaque la phase cruciale du kit, le collage suprême, celui de la caisse... en tout 5 pièces à mettre ensemble mais les pièces ont l'air d'avoir leur caractère...

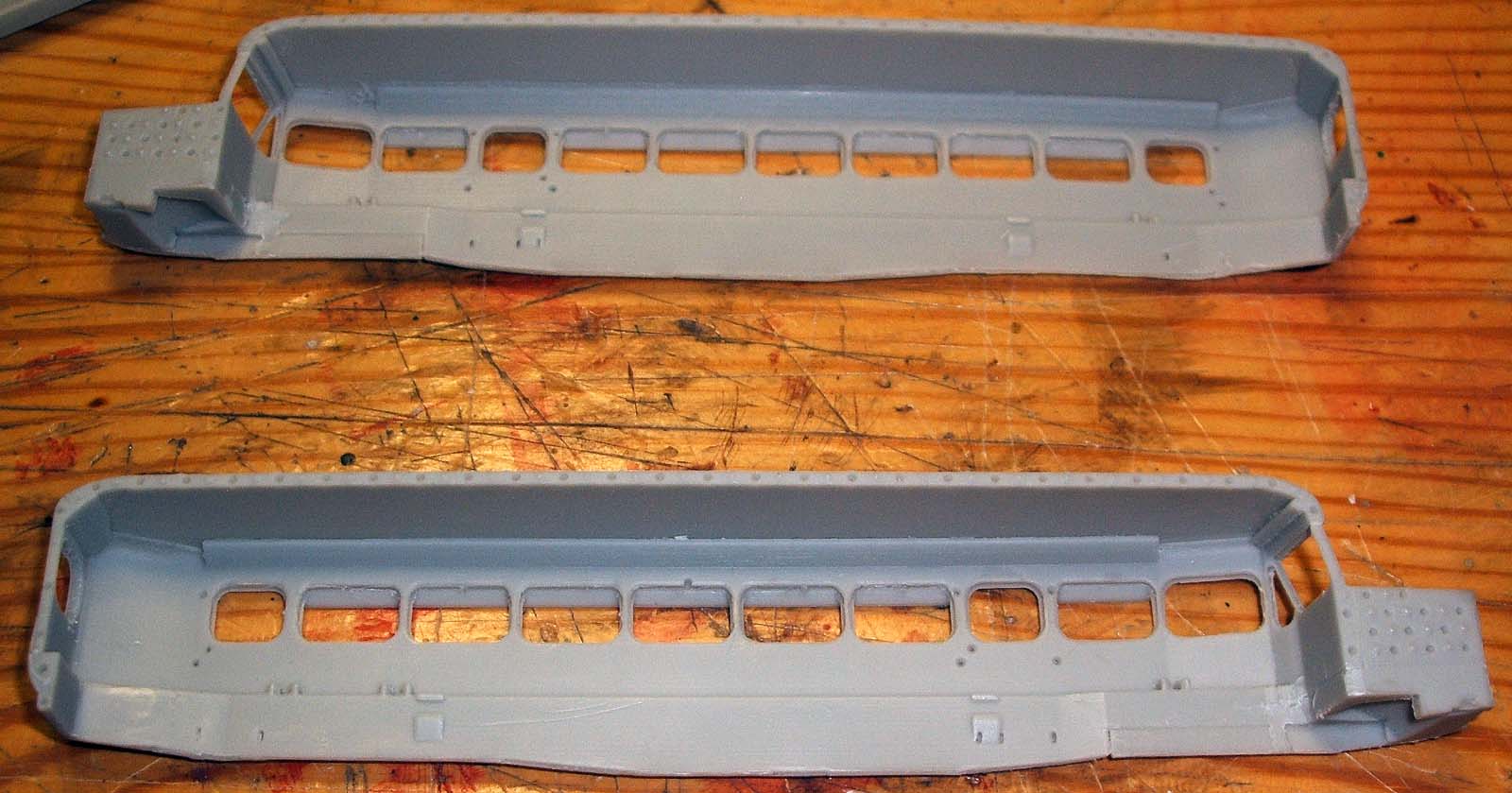

Voilà donc les deux demi-caisses avec les nombreux picots qui permettront le bon alignement. La conception est vraiment bien faite.

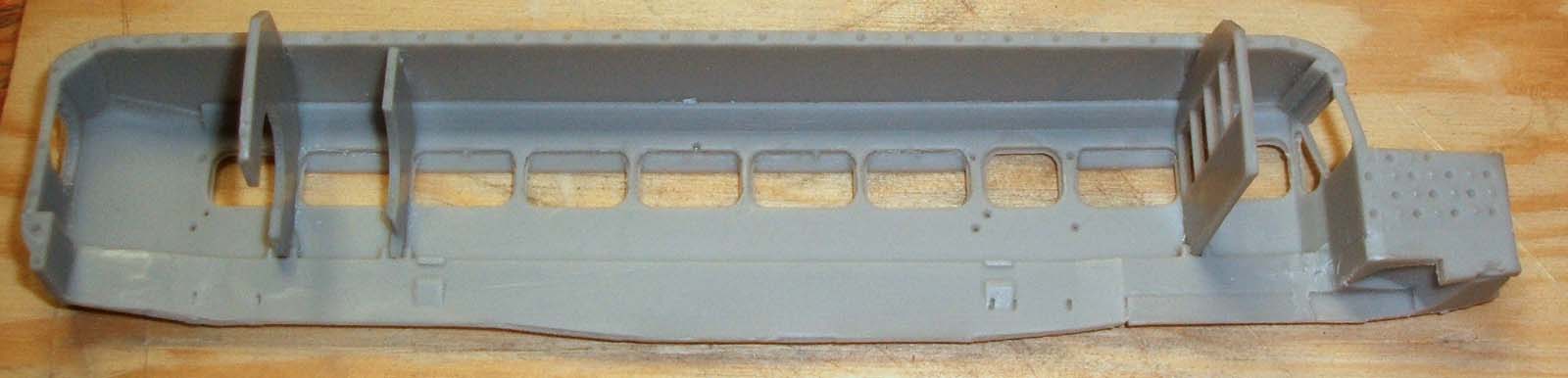

Les cloisons internes

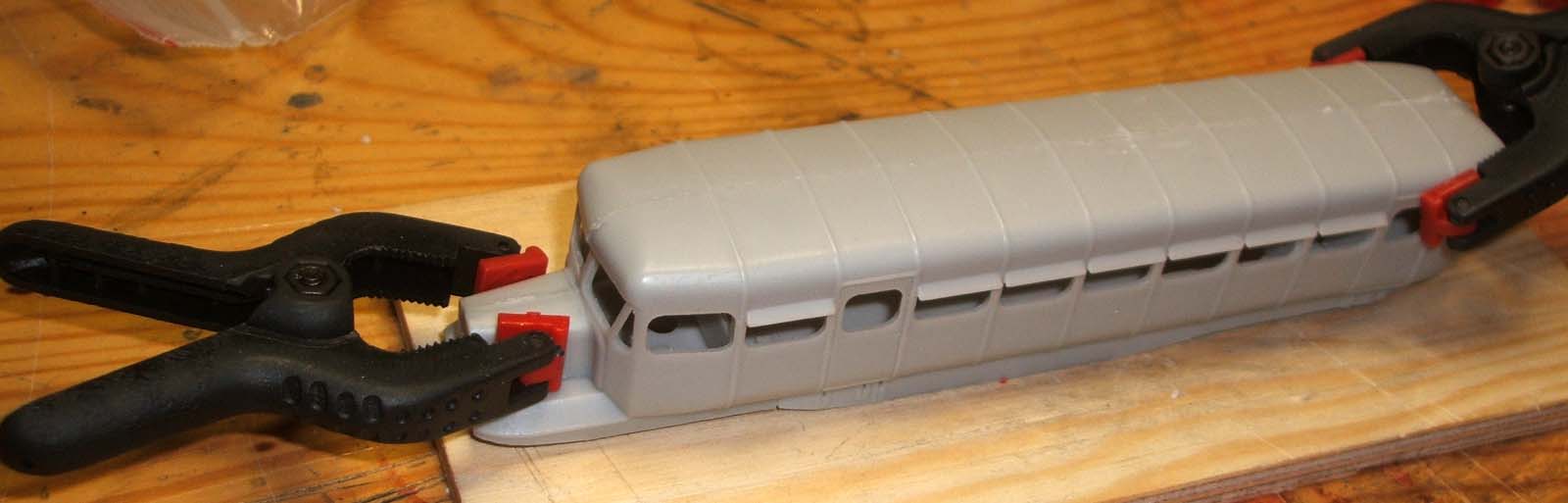

et voilà la caisse fermée! Commencer le collage par le capot et ensuite fermer la caisse en direction de l'arrière, en appuyant un peu au niveau du centre du toit pour éviter un colage en "ogive". Les pièces sont un peu souple au niveau du centre de la toiture et je pense renforcer cette partie par l'intérieur avec un peu d'araldit, à suivre!
Afin d'assurer la bonne forme du bazar, le châssis est clipsé dans la caisse!
Ouf laissons ça sécher, resservons-nous un whisky et à l'attaque du bogie avant !

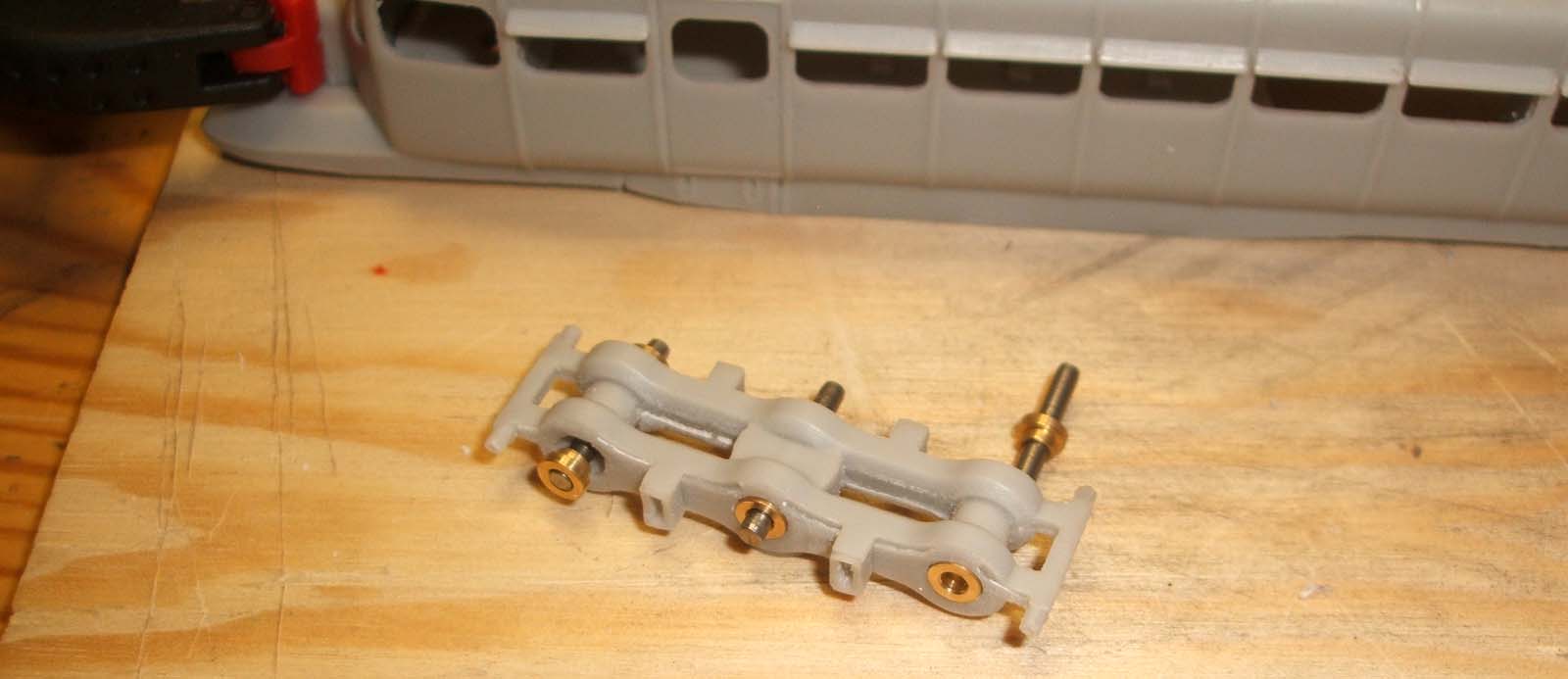

Franchement, c'est super ingénieux comme système et je commence par un montage à blanc des pièces:

Puis collage des douilles en laiton et contrôle de la rotation de l'axe. Ca tourne un peu dur, mais un bon rodage permettra d'y remédier!

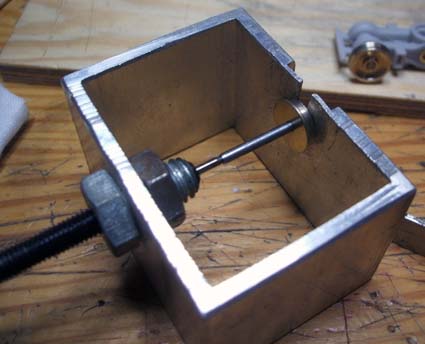

Montage des essieux avec l'outil spécial de NWSL et ajustage pour que l'axe soit bien à fleur de la roue:
bogie av 2.jpg
Poussez!!
bogie av 2.jpg (42.96 Kio) Vu 2075 fois

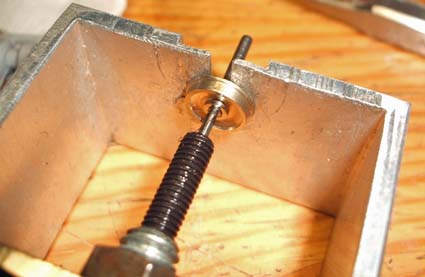

bogie av 3.jpg
trop loin!
bogie av 3.jpg (37.54 Kio) Vu 2075 fois

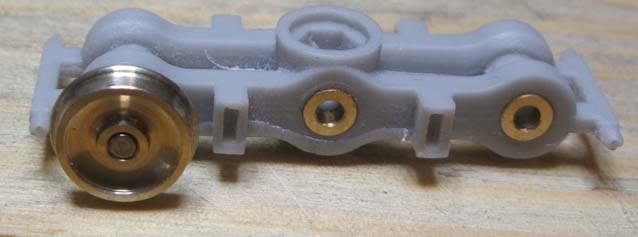

Et voilà le bogie avant pourvu des paliers!
bogie av 4.jpg
bogie av 4.jpg (32.82 Kio) Vu 2075 fois

C'est vraiment un kit super bien conçus, plaisant à monter!
Merci Cyril! :D5
Jérôme
Avatar de l’utilisateur
rantanplan
meilleur ami des daltons
meilleur ami des daltons

Messages: 253
Enregistré le: 28 03 2008 à 19:15
Localisation: Suisse... ...

Re: Montage de la Micheline Trains d'Antan

Messagepar pelican » 29 01 2010 à 09:47

je note avec attention le truc du Whisky avant de commencer !! :ok
Pélican, Soixantologue (© by Pélican ..) Plus jamais de Hom

PME LE forum des voies Etroites et Métriques
petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 50574
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: Montage de la Micheline Trains d'Antan

Messagepar 3DMetrique » 29 01 2010 à 11:36

Si un axe tourne un peu dur, il ne faut pas hésiter à le chauffer en place avec la pointe d'un fer à souder, il va transmettre la chaleur aux paliers qui vont ramollir la résine, les paliers vont prendre naturellement leur place et d'un seul coup le roulement sera beaucoup plus libre, ils conservent leur position en refroidissant. Je sais, c'est un peu barbare, mais très efficace à condition de ne pas prolonger le chauffage #B8 ! La résine que j'utilise est assez tolérante à la chaleur (résine recuite). C'est comme le whisky, il ne faut pas en prolonger l'usage, la posologie maximale étant d'une bouteille par kit :( #A8
Cyril
En volume, tout est au cube, sauf la tête.

"Jamais l'esclavage n'est aussi bien réussi que quand l'esclave est persuadé que c'est pour son bien" - Aristote
Avatar de l’utilisateur
3DMetrique
Bidouilleur invétéré

Messages: 3741
Enregistré le: 27 04 2006 à 23:52
Localisation: St Simon de Pellouaille et St Pierre Quiberon

Re: Montage de la Micheline Trains d'Antan

Messagepar rantanplan » 29 01 2010 à 11:44

en effet je vais tester le chauffage au fer (comme marqué dans la notice :oups2: ).
C'était un peu tard hier soir #B4 :D5 et je voulais laisser le temps à la colle de bien sécher!

Euh seulement une bouteille??? et par kit??? z'êtes pas cool :H2
Jérôme
Avatar de l’utilisateur
rantanplan
meilleur ami des daltons
meilleur ami des daltons

Messages: 253
Enregistré le: 28 03 2008 à 19:15
Localisation: Suisse... ...

Re: Montage de la Micheline Trains d'Antan

Messagepar Storm » 29 01 2010 à 12:28

Une par kit, moi ça me va :rod_siflet Mais je prends un generique nomme SOBIERSKY, l'effet est identique :rod_mdr2


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 23939
Enregistré le: 24 04 2006 à 23:54
Localisation: Vesly (27)

Re: Montage de la Micheline Trains d'Antan

Messagepar SteamyStef » 29 01 2010 à 15:01

:rod_siflet
Le tout est de savoir ce qu'ils entendent par 'bouteille'...

Faites votre choix:

(merci wiki)

Bon, là c'est du champagne mais on peut rêver

Stef :boss:
Steamy Stef
CAV 1276
Un O&K, un ... A voir dans le fil adhoc
Avatar de l’utilisateur
SteamyStef

Messages: 4601
Enregistré le: 27 04 2006 à 23:51
Localisation: Erpent, Belgique

Re: Montage de la Micheline Trains d'Antan

Messagepar Zébu » 29 01 2010 à 20:33

Rhaaaa ! La dinde au whisky !
:ipb-367
Directeur technique des Saroulmapoul
Great Officer of CQFD
Avatar de l’utilisateur
Zébu
Gredin !! Captain Couque

Messages: 14715
Enregistré le: 01 03 2008 à 18:34
Localisation: Gelbique quasi méridionale.

Re: Montage de la Micheline Trains d'Antan

Messagepar YVES » 29 01 2010 à 20:40

J'avoue que j'aurais peint les cloisons (pas le plafond, invisible et à coller) des demi-caisses avant de les refermer. Maintenant, ça risque d'être un peu plus coton...
La surprise, lorsque l'on ouvre la boite de la Micheline, c'est qu'elle est toute en minceur ! A coté, le BB 400 est un gros monstre...
Rantanplan, lors du montage, pense à un ou deux rideaux tirés pour camoufler le moteur.
:D :D :D
Une entreprise qui n'a jamais acheté une Corpet neuve !!! Est-ce bien une compagnie ferroviaire sérieuse ?!...
YVES

Messages: 20498
Enregistré le: 09 03 2008 à 21:06
Localisation: Picardie

Re: Montage de la Micheline Trains d'Antan

Messagepar Marcel » 29 01 2010 à 22:40

Super boulot Rantanplan !... ('faut que j'ajoute ce fil à ma collection...)
