Motrice Bruxelles-Ixelles-Boendael à l'échelle IIm

[pelican]

Ca prend forme

[pdussartd]

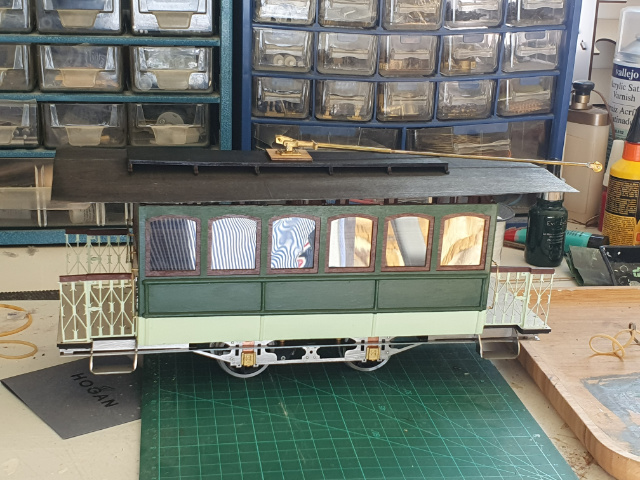

Le chantier, une première couche de peinture "vert d'eau" pour les portillons et un paravent. Montage à blanc.




Salutations,

[pdussartd]

Cher tous,

J'approche lentement mais surement de la "fin":
- soudure des cables au moteur,
- essais électriques,
- montage des arceaux de toiture (comme les vrais, ...),
- peinture d'un passager,
- peinture du personnel de conduite, receveur, controleur et ouvrier avec sacoche en cuir,

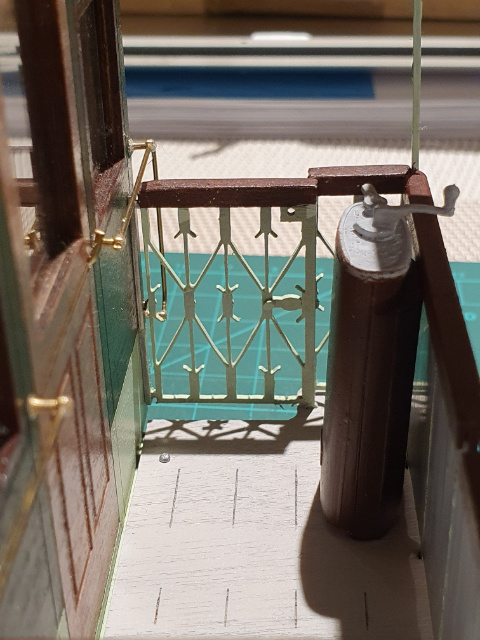

- taraudage d'un filet de 1mm dans les controllers pour une solide fixation contre le paravent,
- coller sur la toiture le plancher-support de la flèche,
- montage discret du fil qui relie moteur et flèche,
- décalcomanies commandées (matricules, plaques indicatrices, ....)

YAPLUKA riveter les sous-gardes, placer les paravents et plaques indicatrices, coller la toiture, fignoler les raccords de peinture et poser les decals (matricules, plaques de destination, blason de la compagnie BIB, sigles 1ère et 2ème classe)

Salutations, Philippe Dussart-Desart,
TRAMANIA asbl

[Géry]

Toujours aussi magnifique !

[pelican]

Superbe

Il manque une voyageuse ...

[pdussartd]

Cher tous,

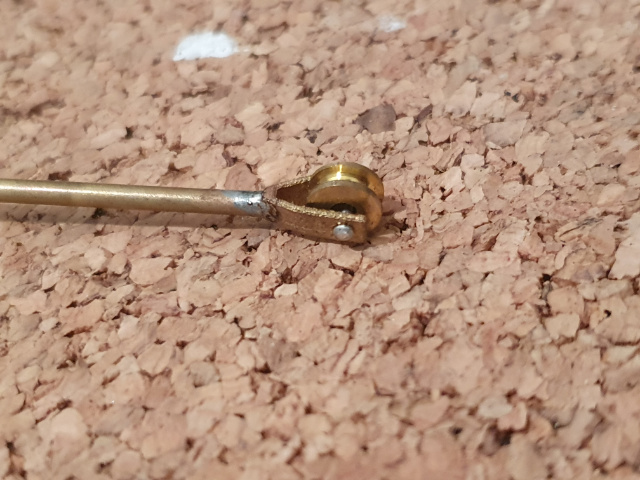

1) une première photo - montage à blanc de la toiture et de la flèche fonctionnelle (avec roulette !)

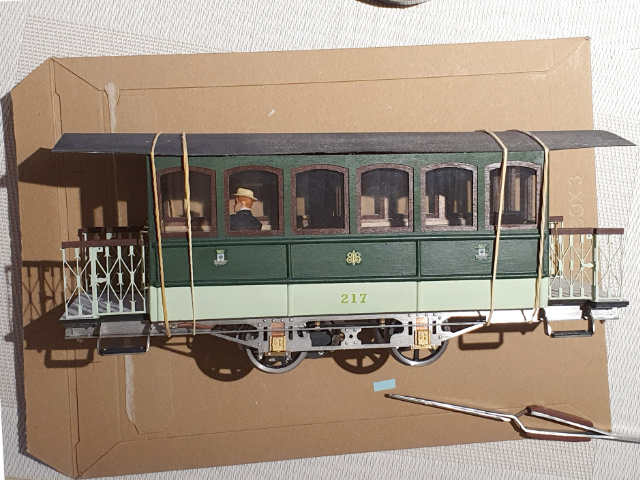

2) après une attente de près de deux mois, les décalcomanies ad-hoc sont arrivées.
Vous remarquez en milieu de caisse, les armes BIB de couleur jaune, et de part et d'autre, le symbole de la commune d'Ixelles.

La première série de motrices BIB Bruxelles-Ixelles-Boendael était équipées de moteurs Electricité et Hydraulique. Elles étaient bicolores (Vert d'eau / Vert sombre).
La seconde série (caisse identique) avait une livre vert sombre.






Salutations,

[pelican]

[pdussartd]

Cher tous,

Les décalcomanies des plaques de destination sont posées, et les matricules sur les paravents

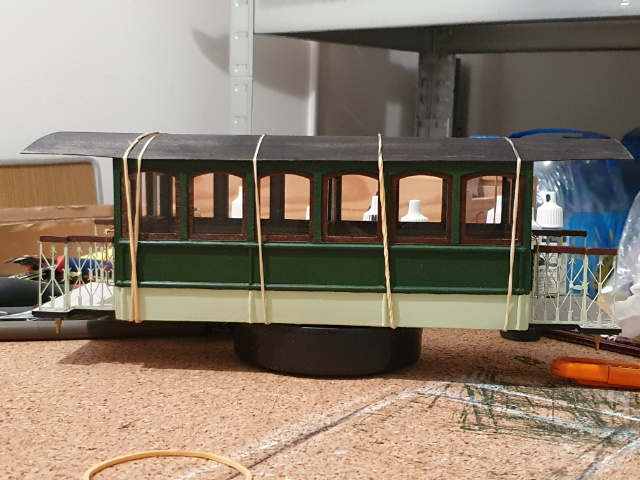

Le toit est collé définitivement (contreplaqué de 0,6mm) sur pas moins de 11 arcs en bois:
2 paravents, 2 milieux de plate-forme, 2 parois de plateforme, montants fenêtre 1-2, idem 2-3, milieu de caisse, 4-5, 5-6

Il me reste à trouver une soirée pour:
- poser la traverse de tête avec les tampons butoir,
- fixation de la base de flèche,
- fignolage des peintures,
- souder un câble entre la base de flèche et le fil qui descend vers le châssis,
- poser les plaques de destination




Salutations,

[CF7C]

Comme d'habitude c'est magnifique, du travail de pro, quel réalisme

Jean-Paul

[pelican]

Superbe
Vivement la photo sans élastiques !!!

[Rom]

[pdussartd]

Cher tous,

J'approche vraiment de la fin des travaux,
il reste toutefois à:
- Peindre le châssis
- Fixer au toit les supports de plaques
- Fabriquer et river les pièces en Z à fixer au dos des plaques pour les glisser sur les supports (donc plaques amovibles)
- Souder le câble de toiture et ressouder un contact au moteur
- Fixer les lanternes (boulon de 1mm + écrou)
- Retouches de peinture

Préparation de la fixation des lanternes


Vue de l'attelage. Barre de traction articulée à ressort. Attelage à vis fonctionnel (Marklin adapté)


On y est presque. Le receveur va placer la lanterne. Le conducteur doit encore mettre en place son crochet d'attelage.


Salutations,

[pelican]

Superbe
Il y aura un petit diorama pour mettre en valeur ce magnifique modèle ???

[pdussartd]

Cher tous,

Le concept du(des) dioramas n'est pas encore fixé. Bruxelles-Ixelles-Boendael et North sans doute dans deux vitrines séparées.

Pour la BIB, je pense à un module réutilisable, qui comporterait tout ou partie des éléments suivants, tous 100% belges et originaux,
soit dessinés en 3D sur base de photos anciennes ou mesures sur place (aubette),

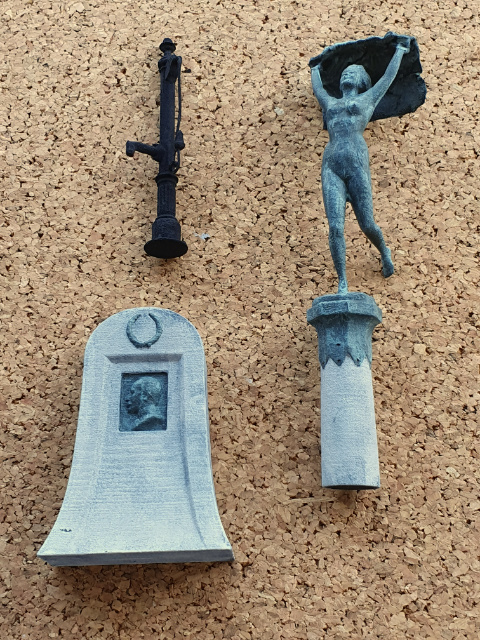

soit créés par photogrammétrie (boite postale, statues, pompe à main, bancs, lampadaires, plaque SNCV défense, etc),
(voir mes fils à ce sujet sur ce site)

+ dessin(s) d'architecte d'époque,
+ jouets en tôle,
+ trottoir et rue en pavés (céramique)
+ poteaux SNCV avec ligne aérienne
+ rails Keiser en acier inoxydable

La motrice North se retrouvera sans doute dans un second diorama plus simple, avec un agrandissement de carte postale pour "créer l'ambiance" ?







Salutations,

[pelican]

Très prometteur
