C'est le châssis haut qui donne cette impression je pense

[Beyer-Garrat]

Le tout assemblé vous devriez obtenir ceci

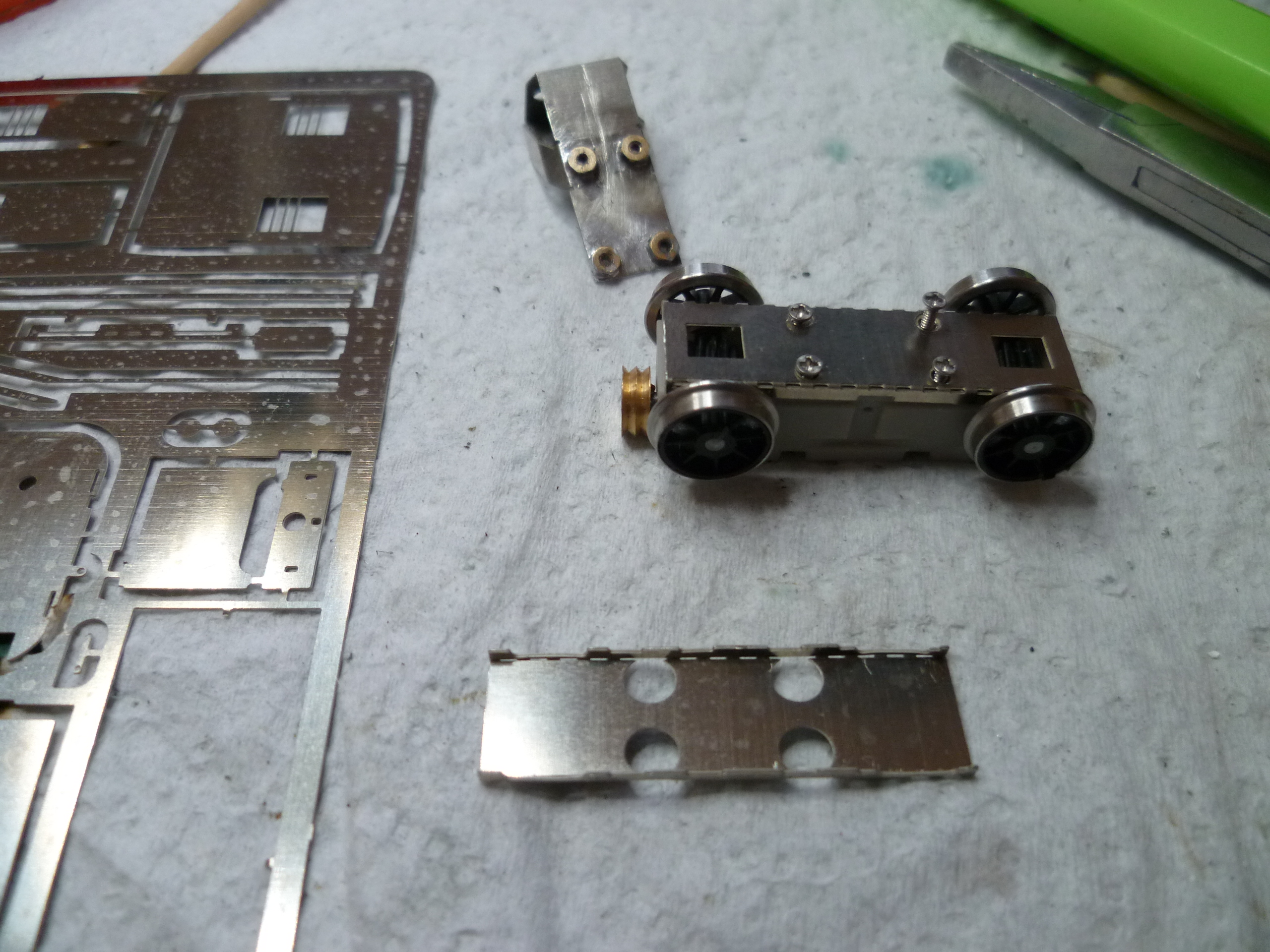

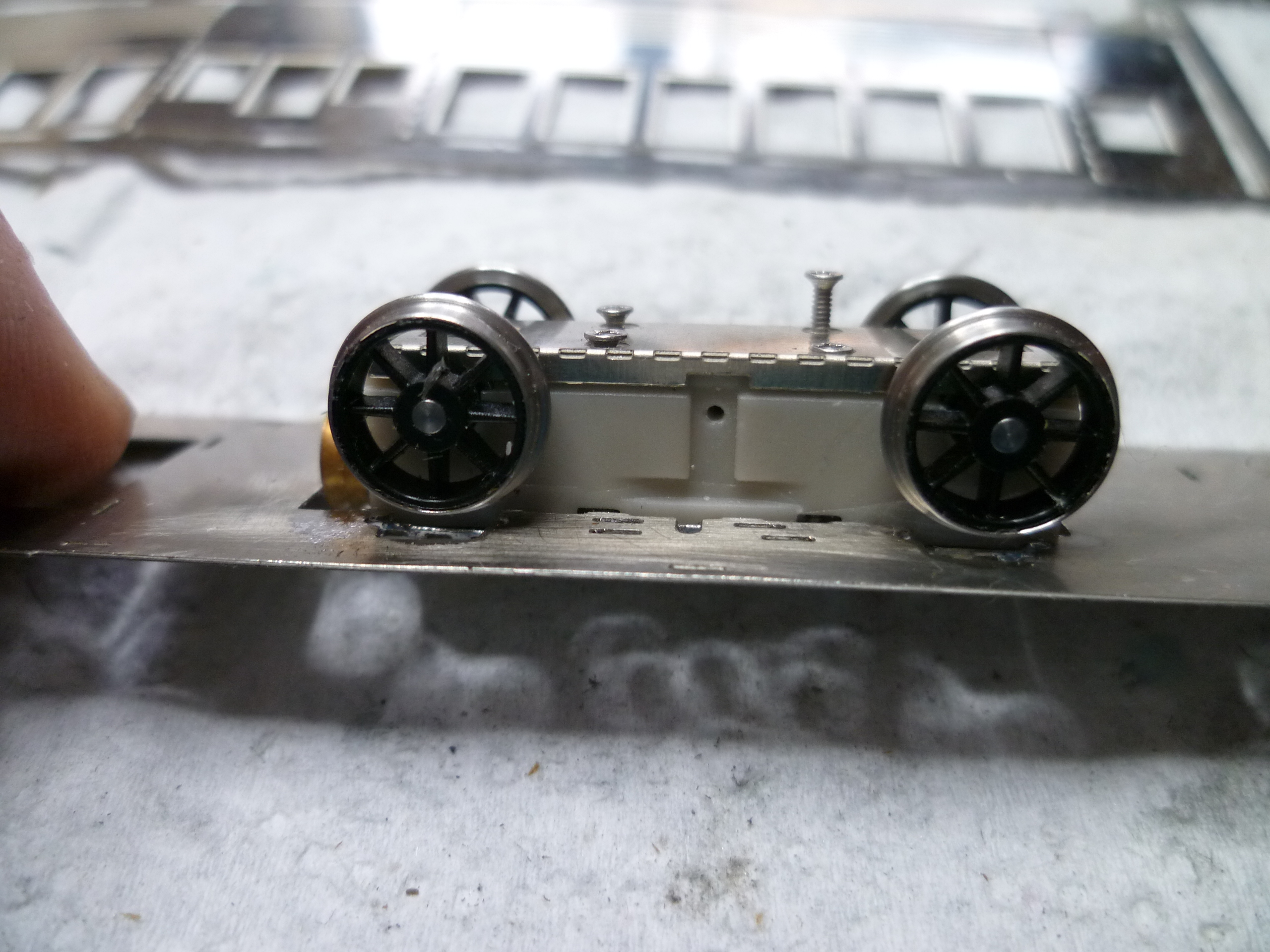

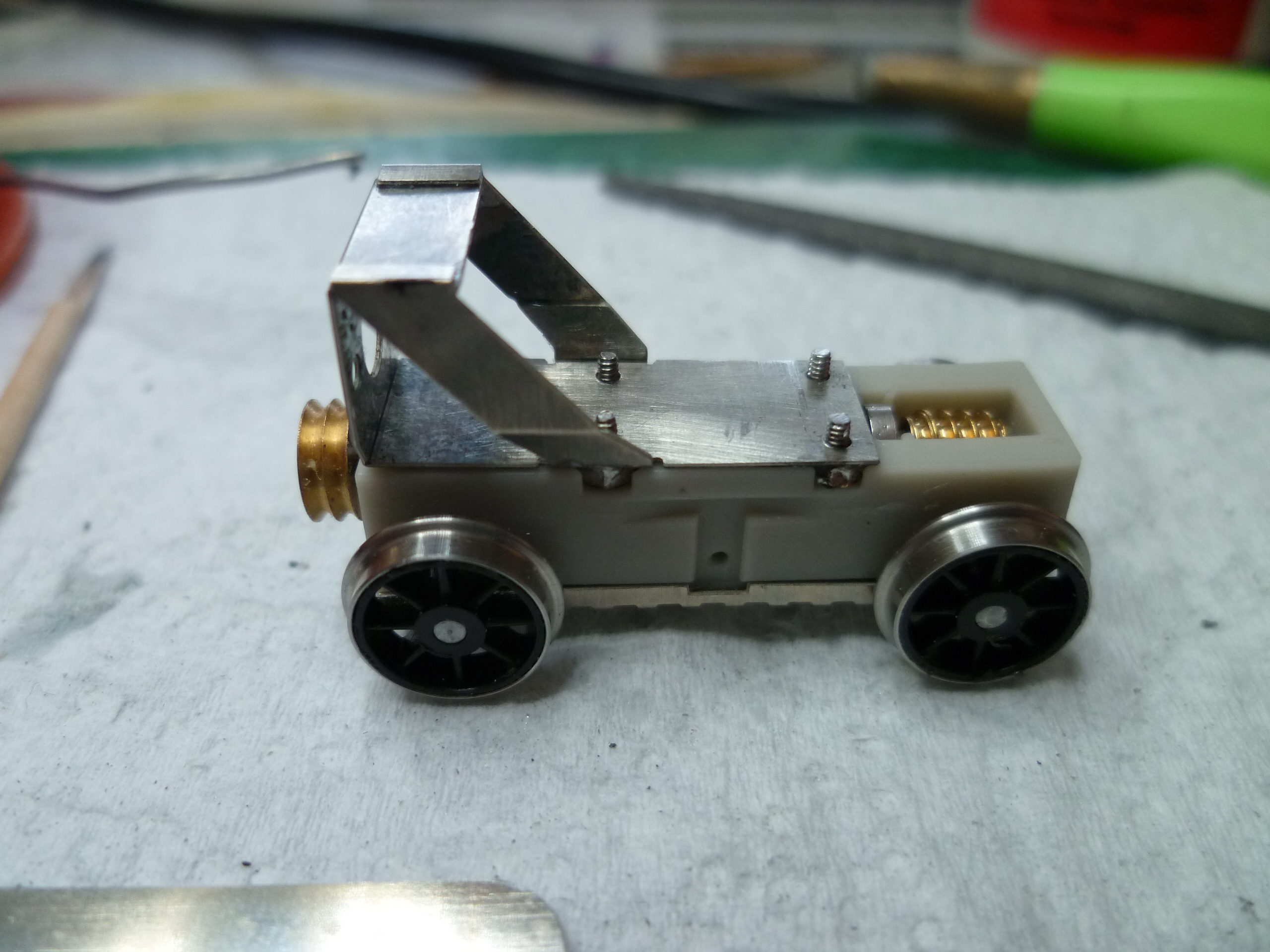

Le moteur n'est pas encore installé a ce stade la pièce maintenant l'ensemble viendra s'insérer entre le cahssis et le support moteur elle est visible sur la photo.

Elle est soudé sur la caisse (attention a bien laisser un vide pour le passage des courroie coté ouverture rectangulaire)

Document TdA

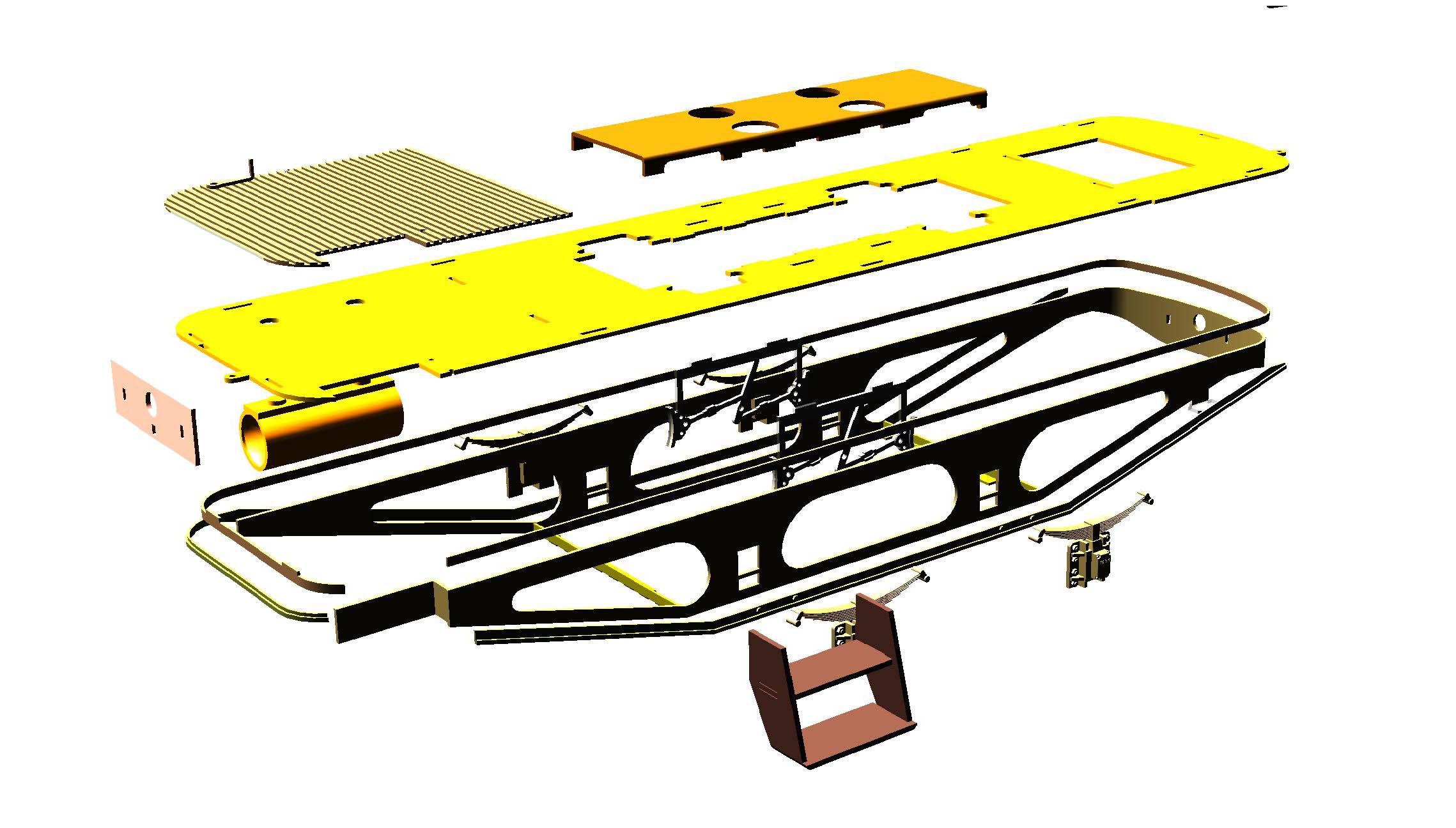

Il faudra probablement raccourcir les vis , cela peut sembler un peu brouillon mais les kits de pré-série sont livrés sans notice juste avec les vues éclatées ,il faut entrer dans la tête du concepteur et avec Cyril il y a du monde !
Toutes ces étapes seront bien entendu décrites par le menu dans la notice définitive

A suivre....

[mlm]

Purée,JP, ne vas pas nous faire une hernie au cerveau prématurée ...

[Beyer-Garrat]

Avec les deux imprimantes qui tournent en permanence,la peinture en série et le montage des objets, le montage
de la Purrey et un tuto de patine en préparation cest un noeud au cerveau qui m'attends !

[JJB]

"Toutes ces étapes seront bien entendu décrites par le menu dans la notice définitive"

Pas tend que ça JP, depuis un certain temps les notices de Cyril sont presque exclusivement sous formes de dessins successifs, très explicites, avec les N° de pièces, et de quelques infos essentiels.

[Storm]

Y'a des notices pour monter les kits de Cyril

[Beyer-Garrat]

mon dieu mon dieu

[Beyer-Garrat]

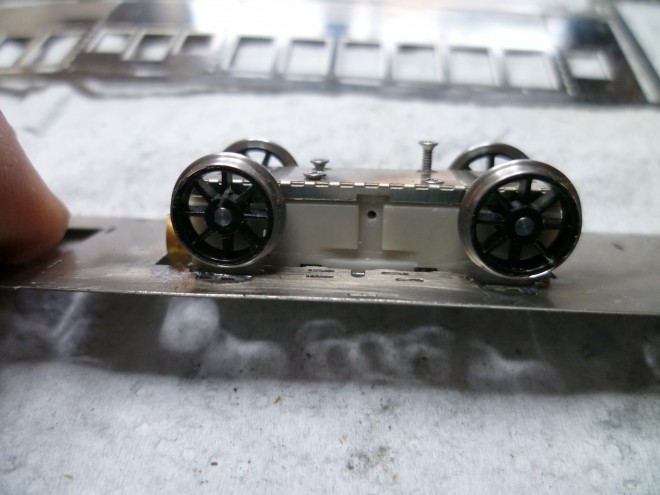

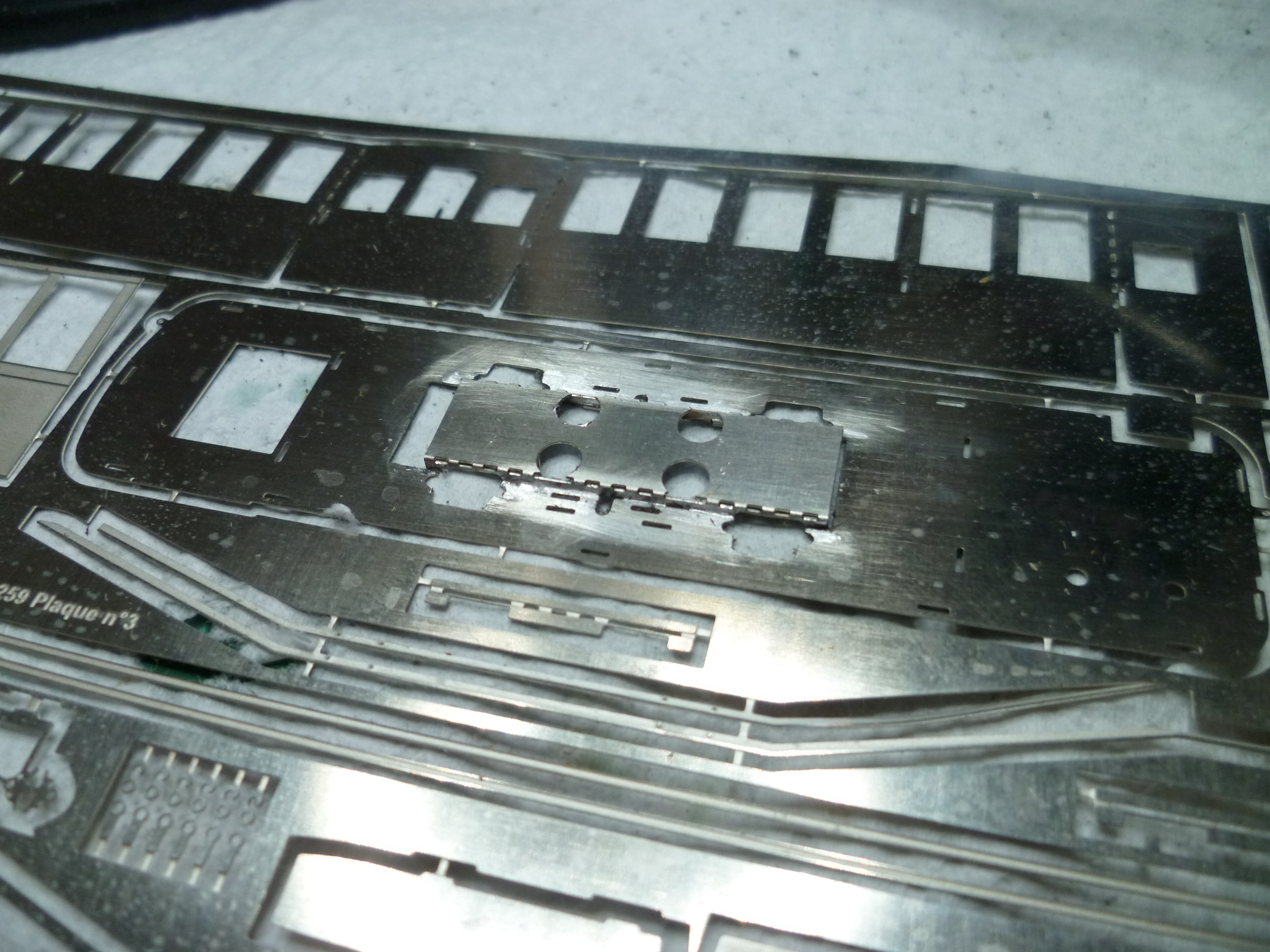

Essai du châssis sur la caisse (ne pas oublier de "débourrer" délicatement les perçages des vis dans la résine avec un foret

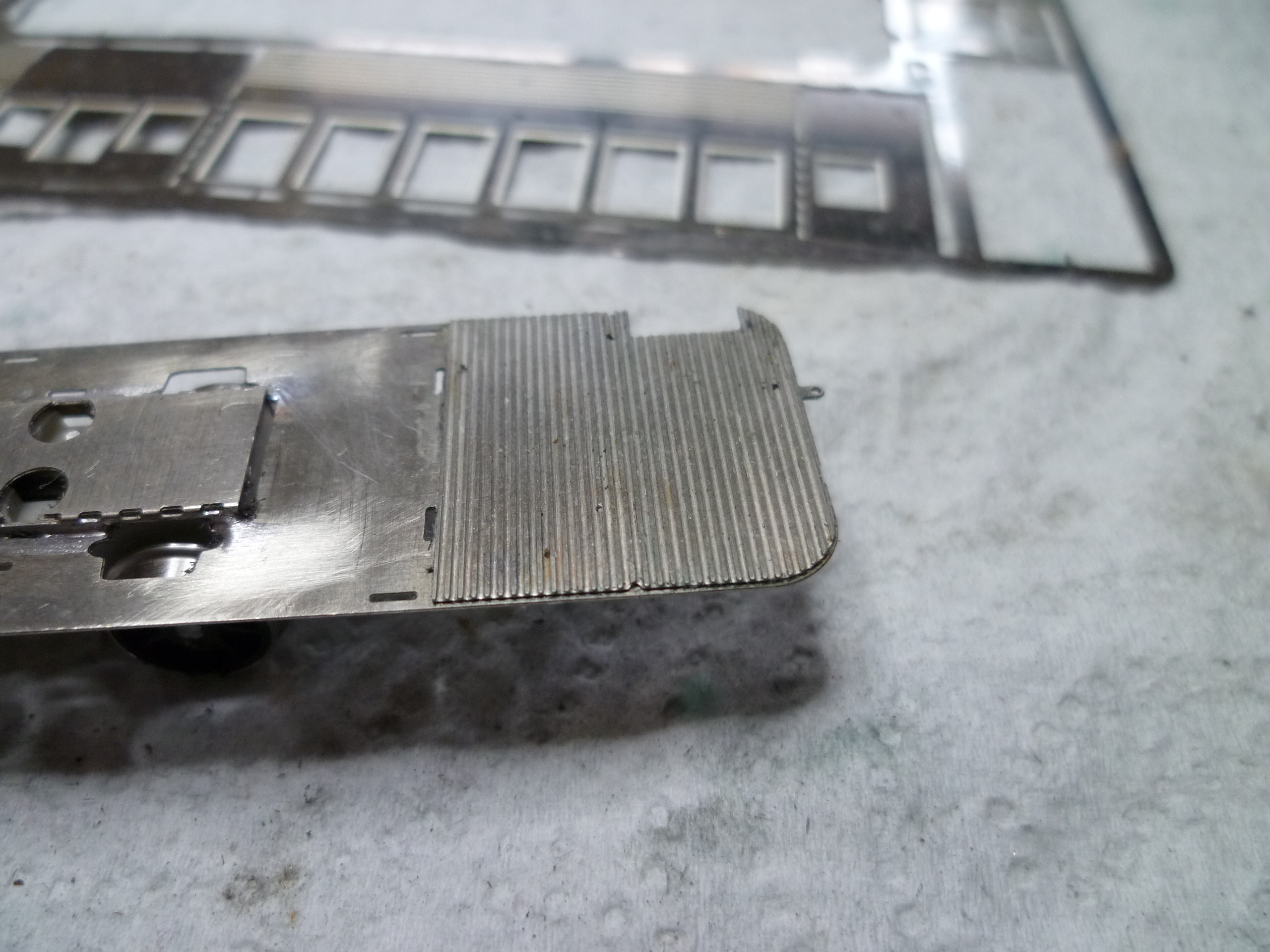

J'en ai profiter, pour détacher le chassis et braser le caillebotis de la loge conducteur

Bien pour la séquence qui va suivre je vous conseille de profiter de l'absence de Madame et des enfants et de coller dehors vos animaux de compagnie à moins que ce ne soit l'inverse

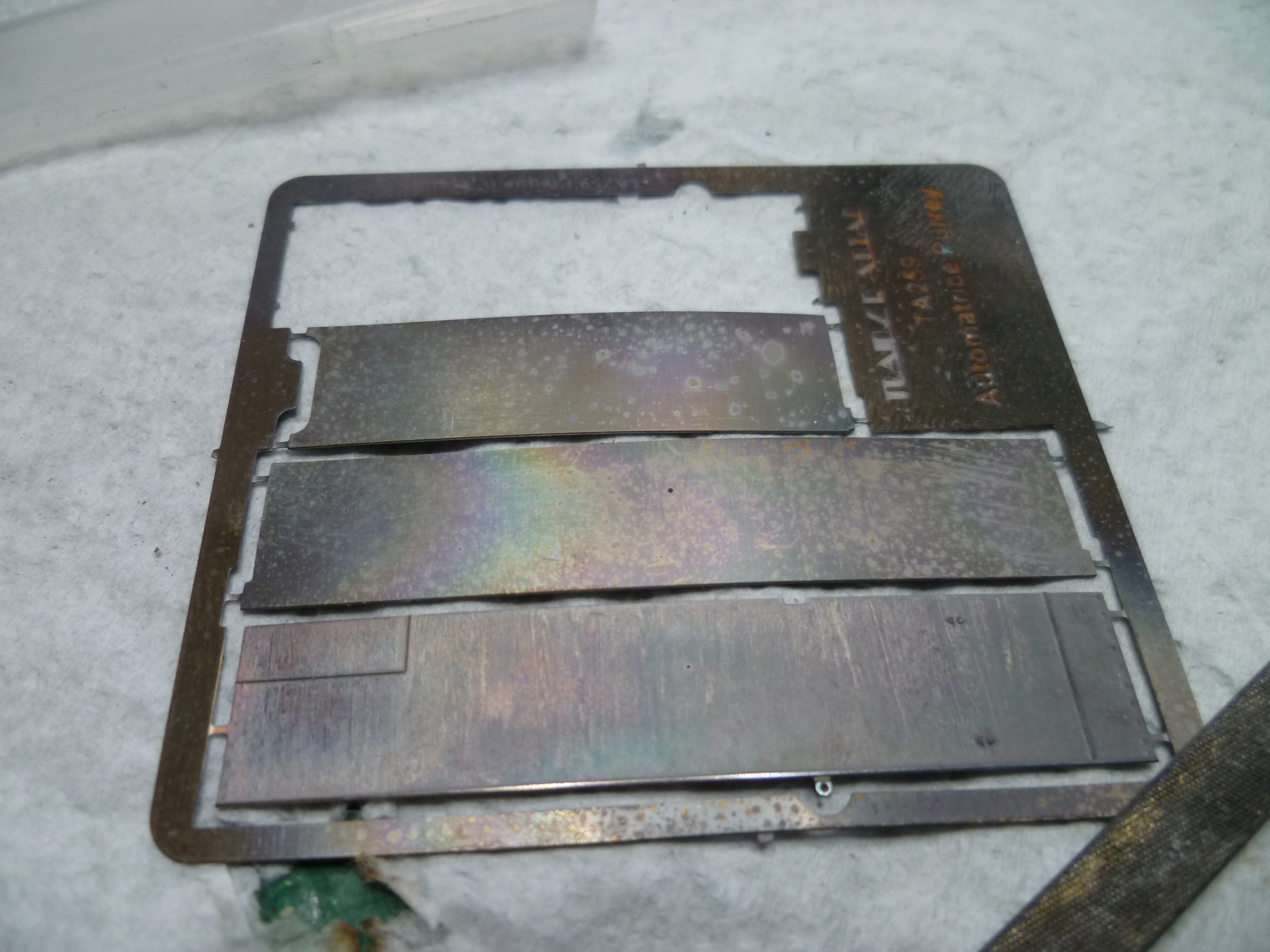

Nous allons attaquer la mise en forme des tôles des deux loges de conduite celle-ci sont recuite pour pouvoir les mettre en forme (opération réalisé par Cyril )

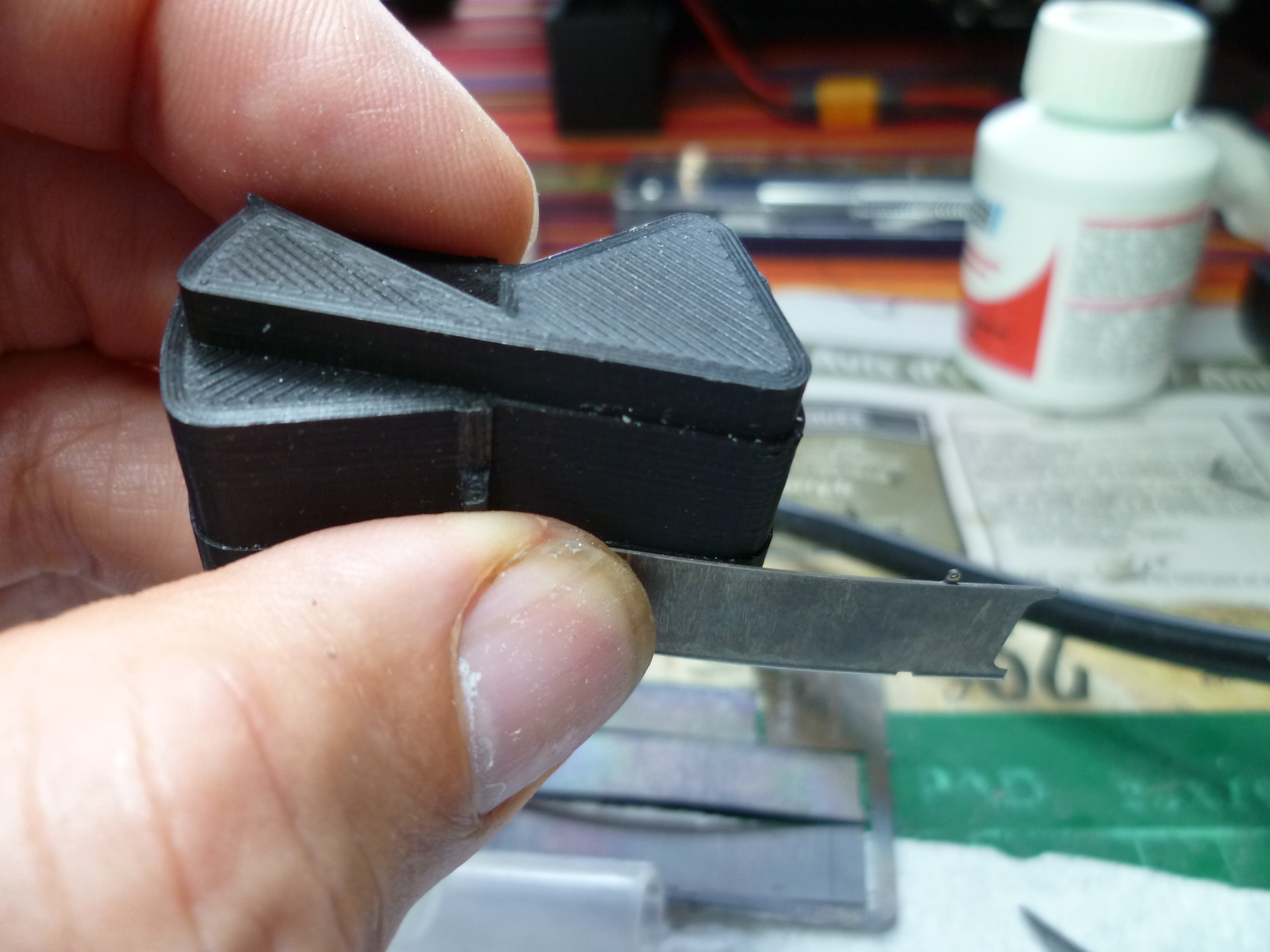

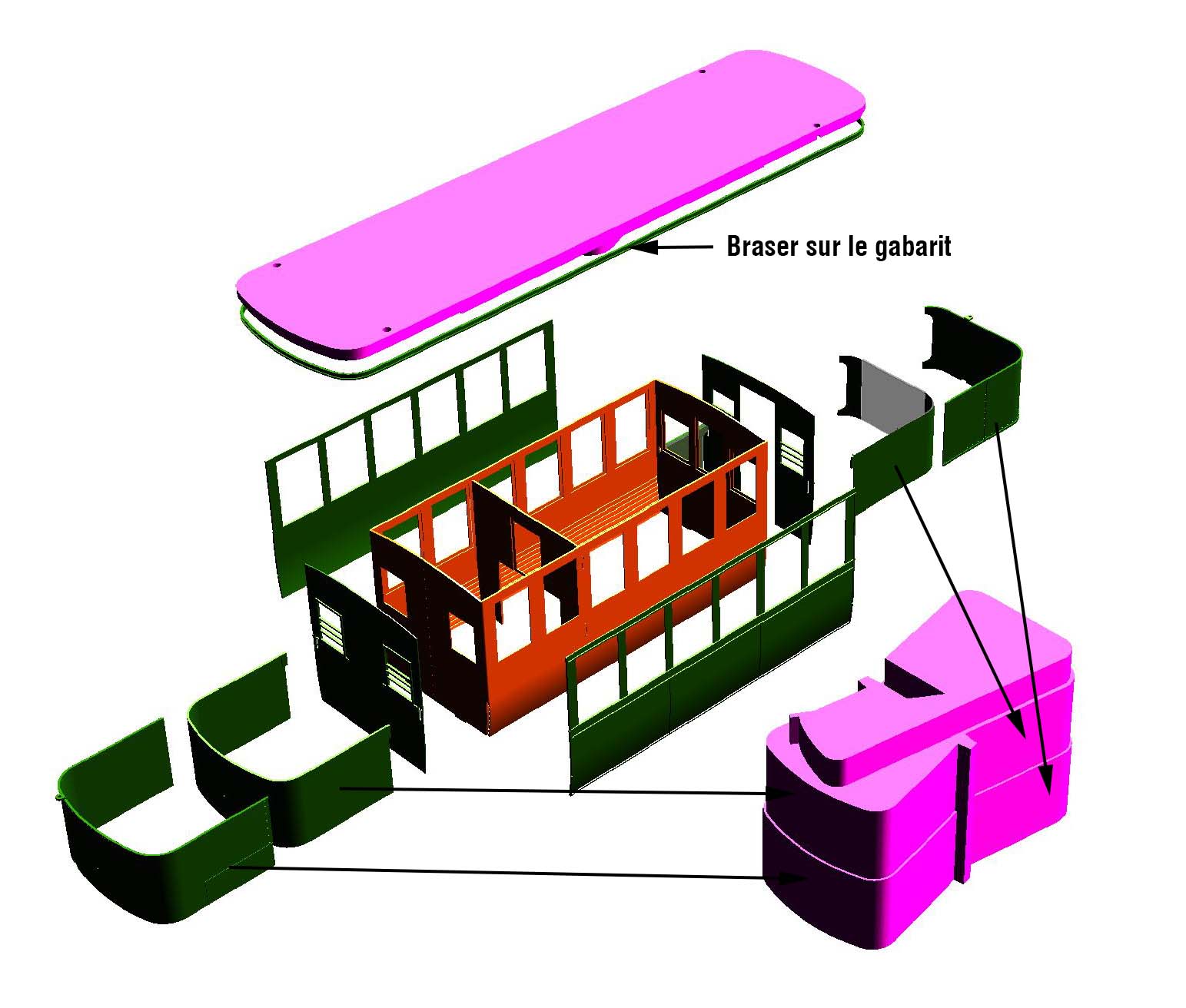

Ce pliage se réalise facilement (pourvu que l'on ne vous perturbe pas ) grâce a des formes réalisés en impression 3D visible ici en rose :

Document TdA

Bien faire attention au sens et au positionnement de la pièce (intérieur/extérieur) les deux faces extérieur sont gravé il est normal dans ce cas qu'une des des 2 tôles vous semble a l'envers

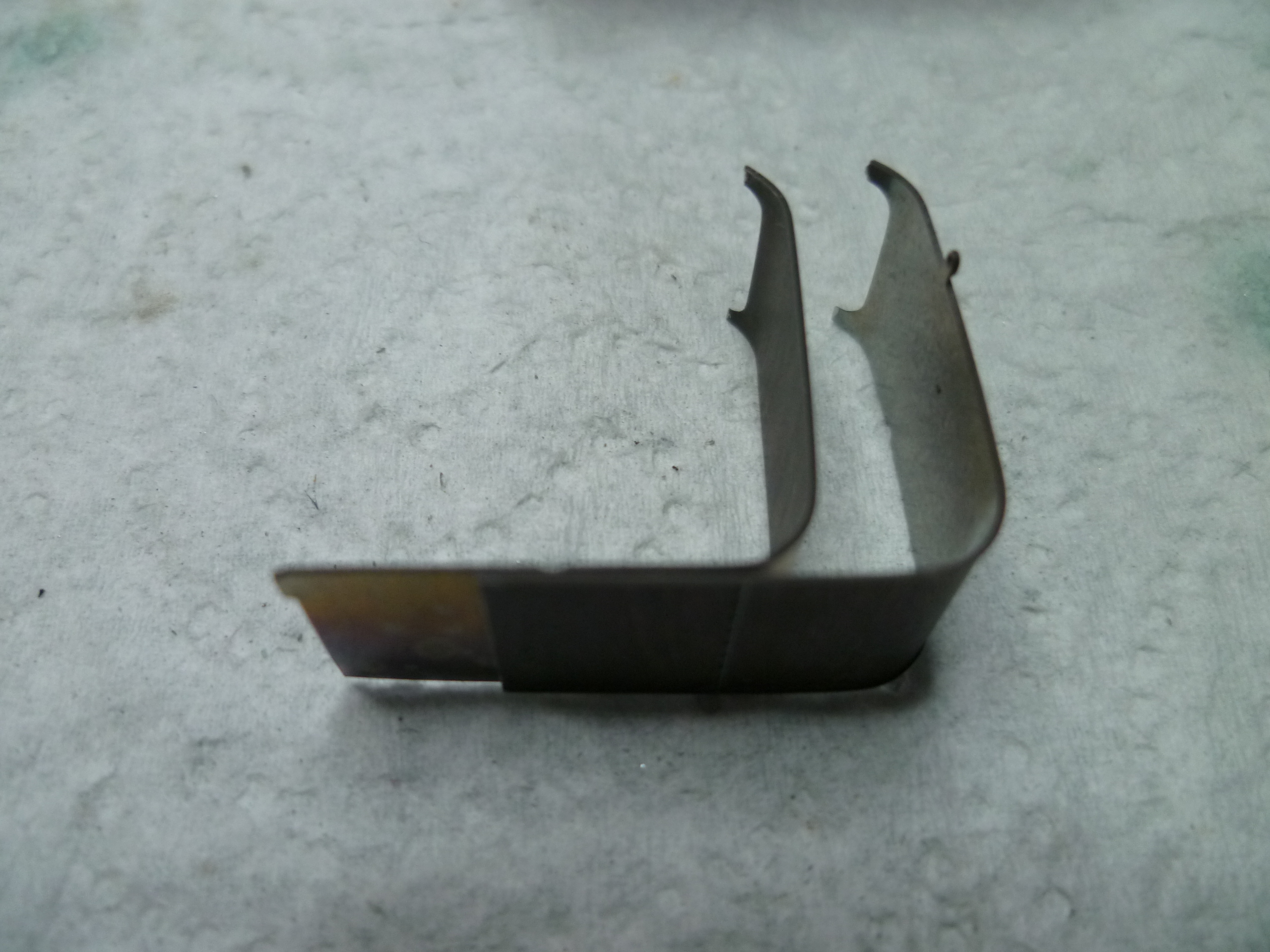

La tôle est maintenue avec le pouce et tout doucement mis en forme an la main.La forme en os de chien permet un bel arrondi

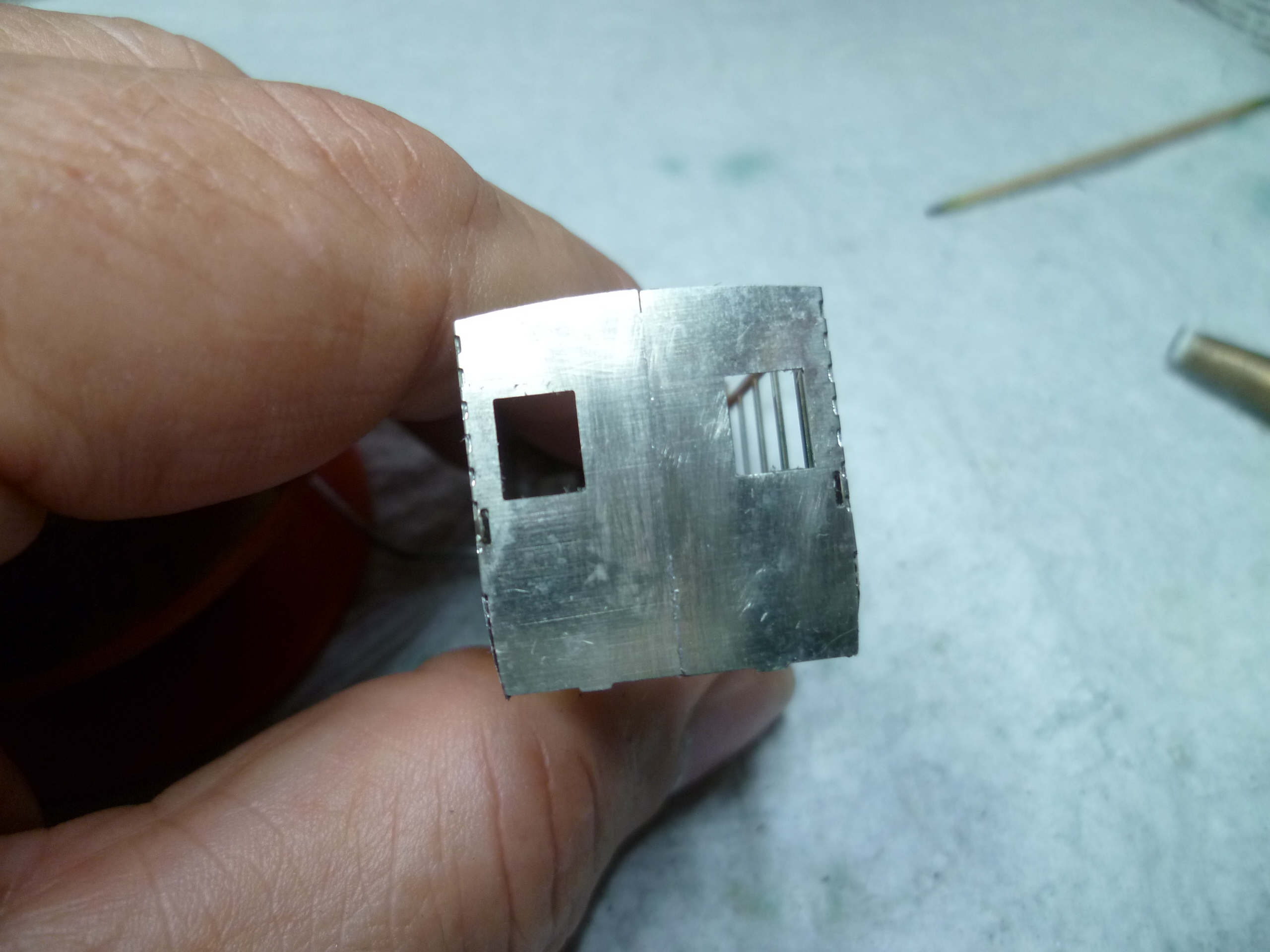

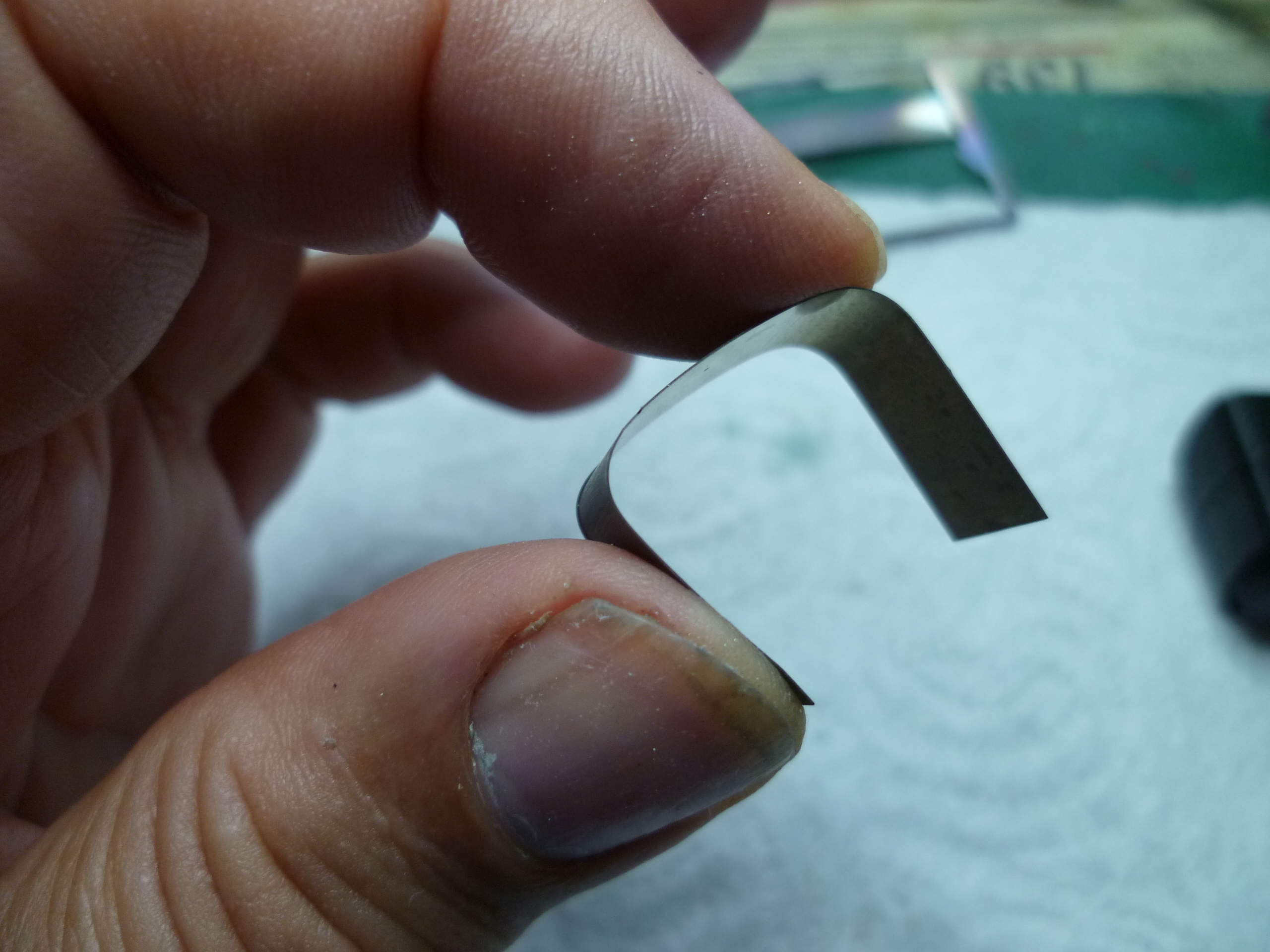

J'ai finalisé l'angle en serrant très délicatement de cette manière

Je n'ai utilisé aucun outil

Et cela fonctionne plutôt bien les deux toles pourront être brasé après nettoyage après essais sur le châssis

A suivre.......

PS Vous pouvez faire rentrer madame et le clebs

[mlm]

Tu lui donnes l'os au clébard

[Patrice Roussiale]

Alors là, Cyril a fait du "lourd" !
J'avais bien vu les mannequins pour réaliser les courbures.
Mais livrer les pièces déjà recuites, chapeau-bas
Encore merci à toi.
Et merci à Beyer-Garrat pour le tuto.

Bonne continuation.

Cordialement.

[Beyer-Garrat]

Merci Patrice

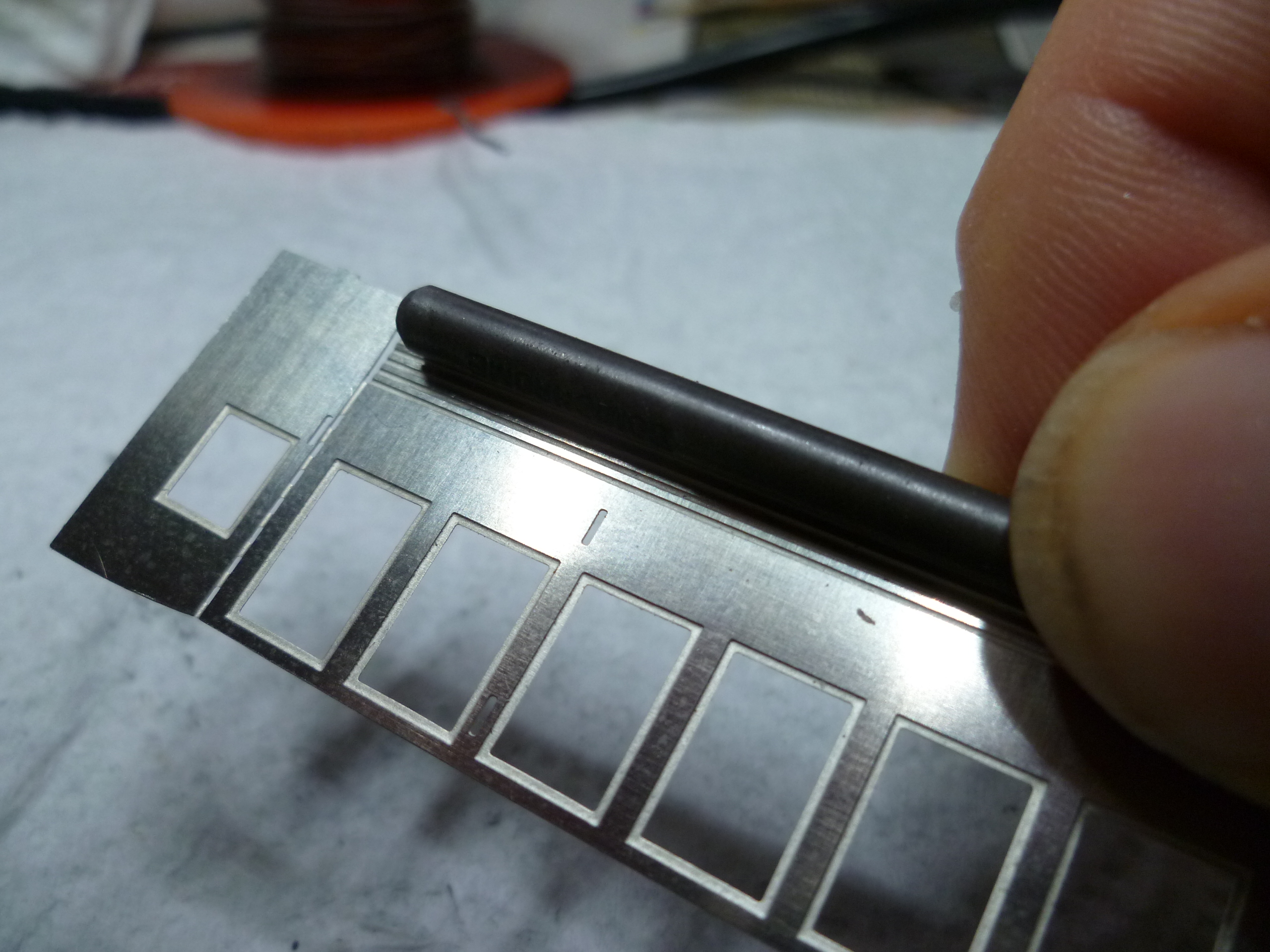

Continuons le montage de la caisse avec la mise en forme a la main des bas ce caisse a l'aide du manche d'une lime de Genève :

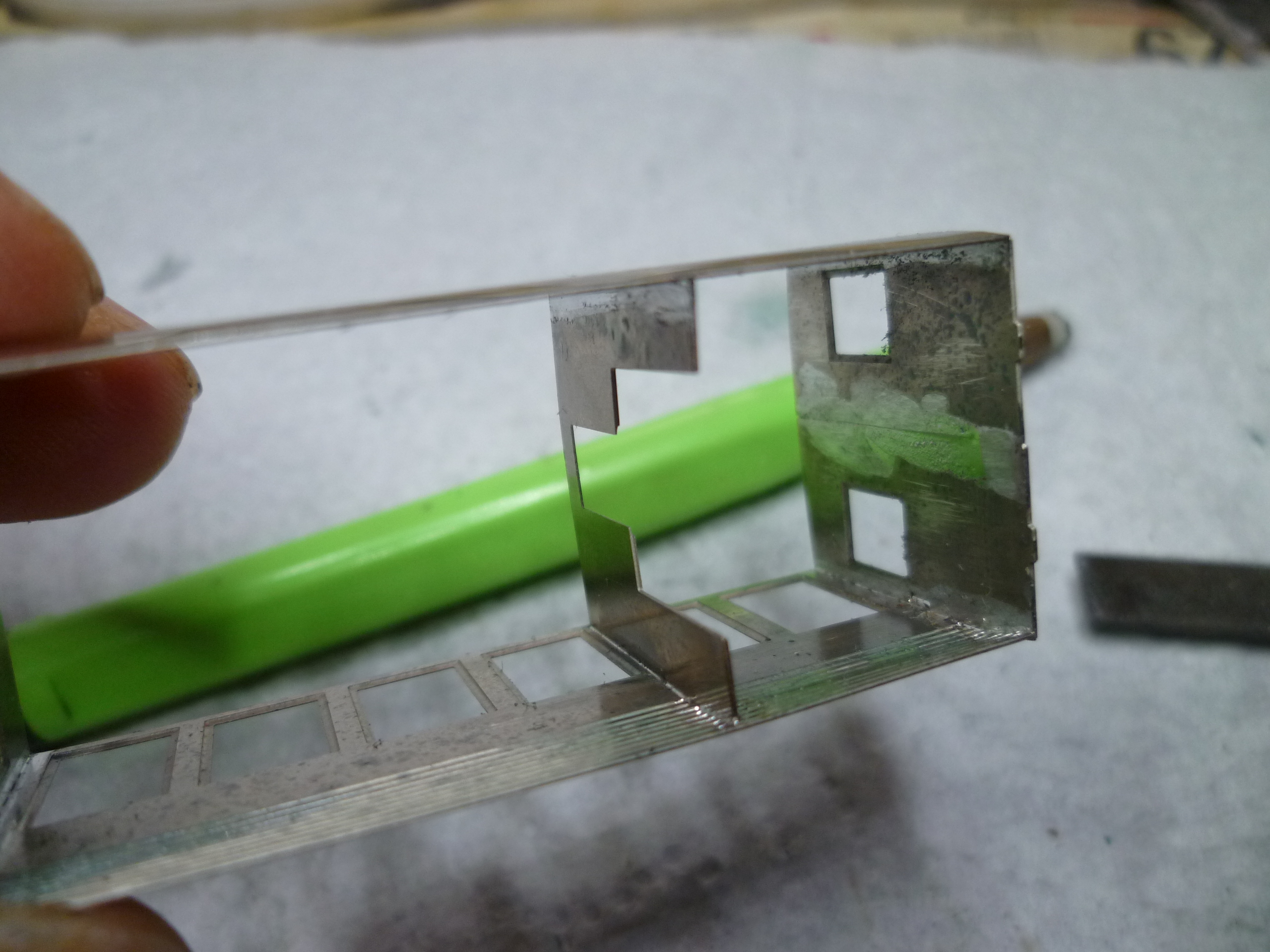

La caisse est ensuite mise en voluume a l'aide d'une plieuse ou d'une pince plate (toujours plis a l'intérieur)

Le brasage final se faisant bord à bord bien vérifier l'équerrage de vos pliage et le gauchissement de la caisse qui vous permettra avec juste une légère pression une brassure
bord a bord parfaite :

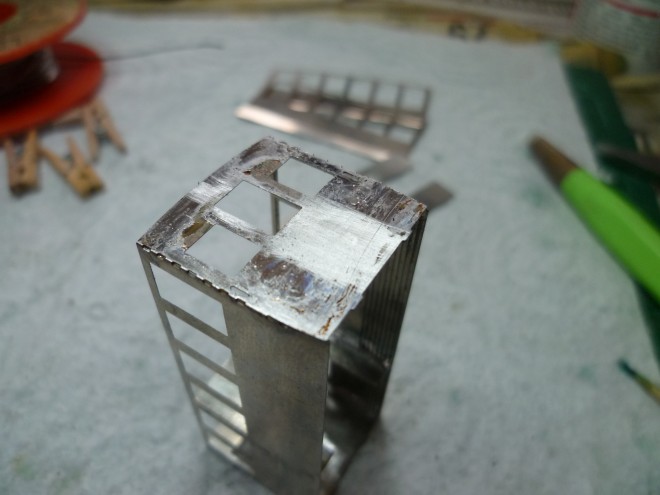

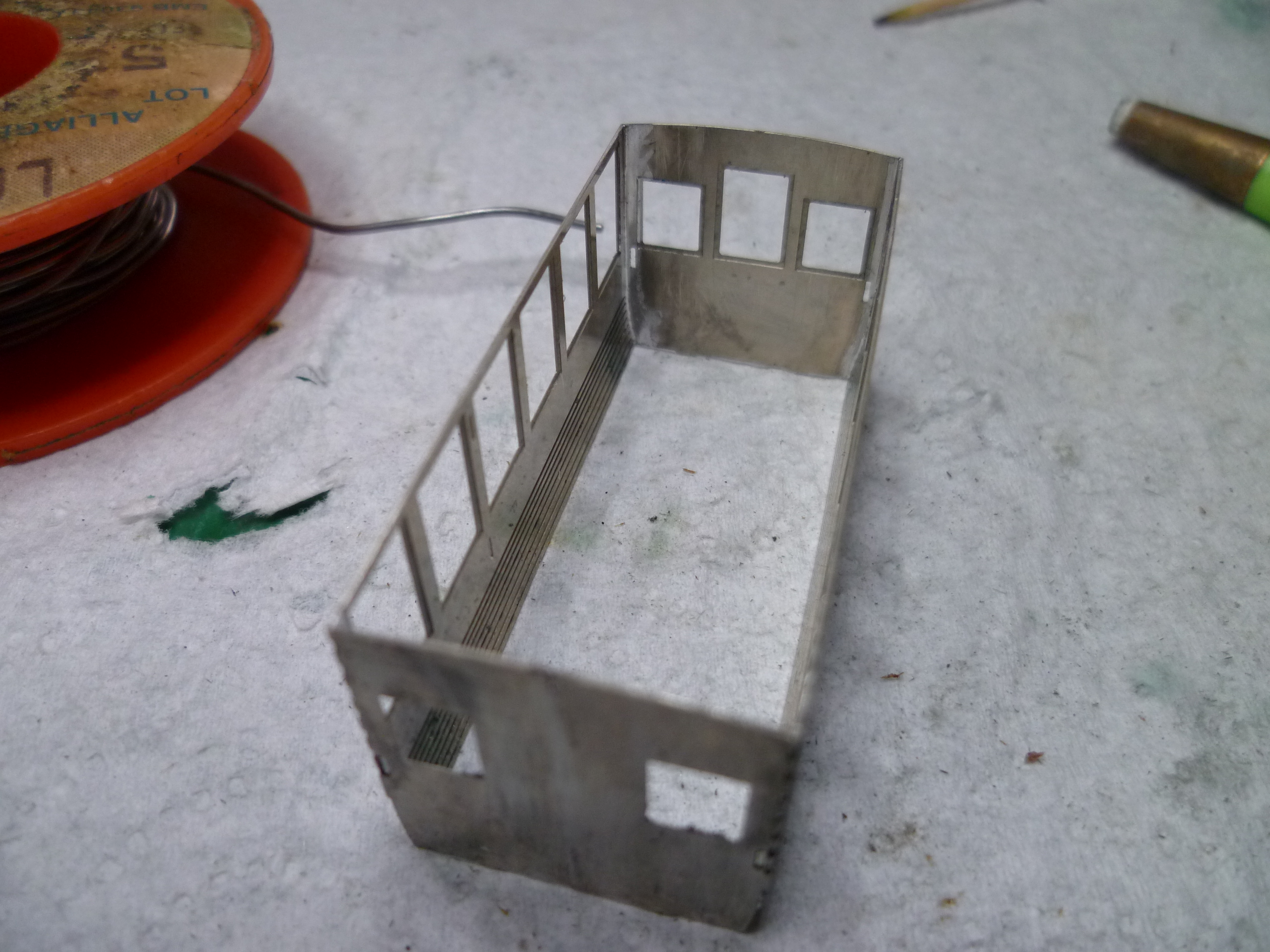

il ne reste plus qu'a insérer la cloison intérieure en vérifiant qu'aucune bavure ne gènes l'insertion dans les cotés de caisse :

Prochaine étape l'habillage extérieur

A suivre .......

[Beyer-Garrat]

Brassage des habillage en bout après étamage
L'étamage consiste après avoir enduit la pièce de flux de soudure a passer rapidement un fer a souder très chaud avec une goutte de soudure .Il doit être brillant
et quasi invisible .

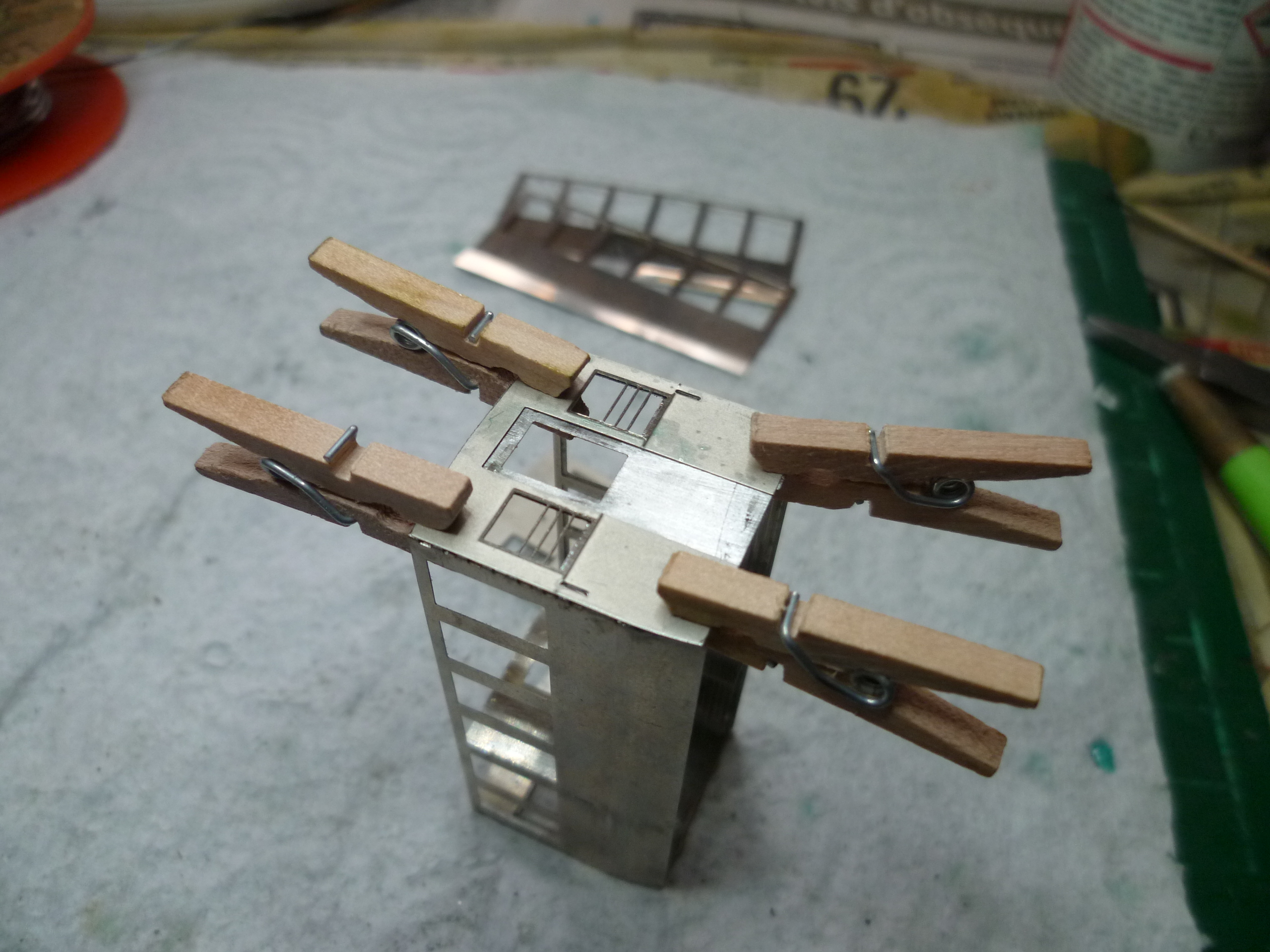

Après un nouveau badigeon de flux l’habillage est installé et maintenu en place grâce a des pinces a linge (heureusement que la Purrey est en IIm )
il ne reste plus qu'a chauffer avec un fer PROPRE ! tout en déplaçant les épingles au fur et a mesure

A suivre.....
