Le matériel roulant de Port de Carhaix

[bernardhenri]

Help!

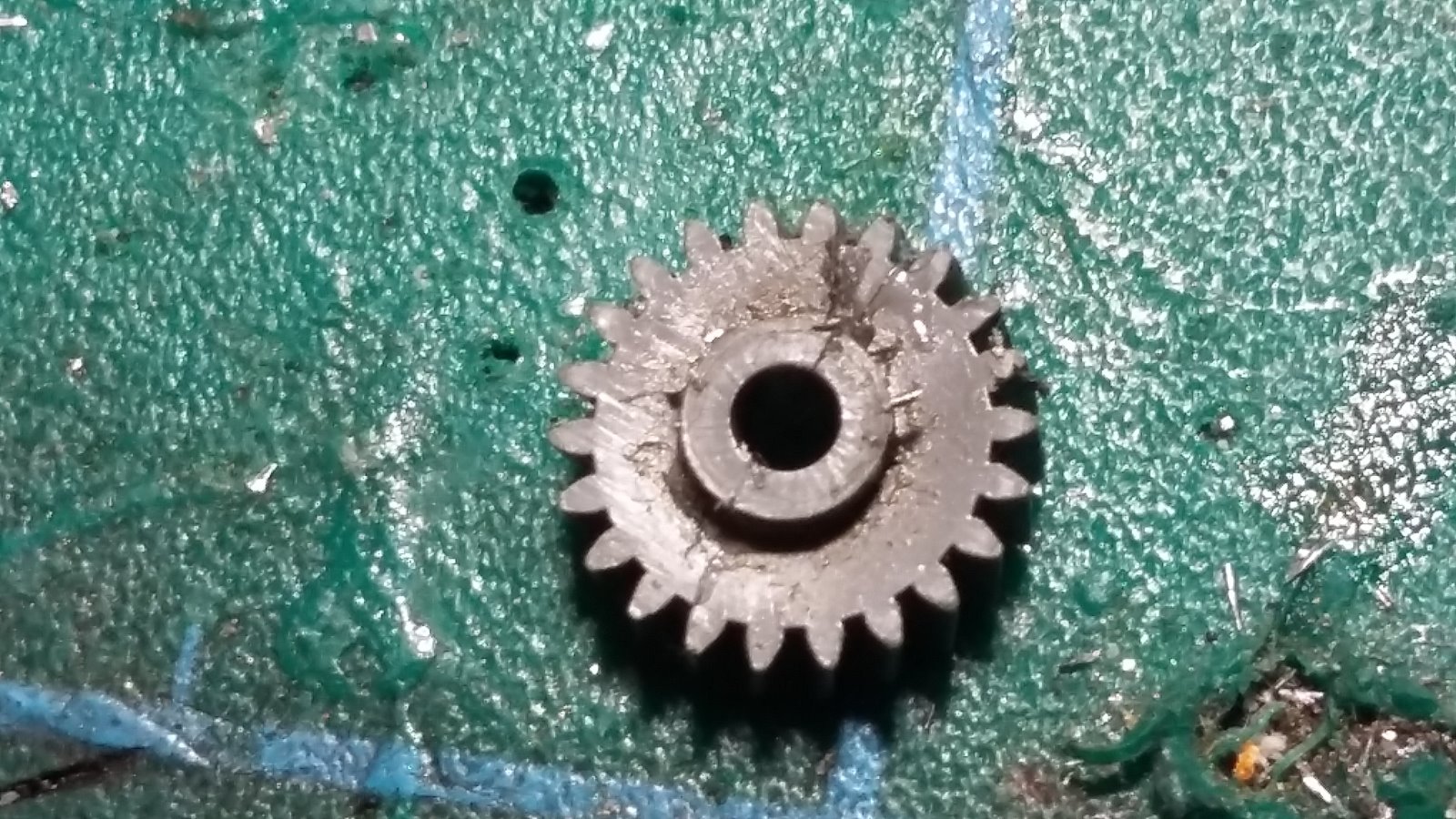

Gros problème avec mon Deceauville X232 motorisé avec un châssis tram Halling: 3 pignons sur les 4 des essieux ont claqués.
Savez-vous où je pourrais m'en procurer?

[YVES]

As-tu les dimensions/caractéristiques de ces pignons ?
N'existe-t'il pas un produit équivalent chez les fournisseurs habituels ?...

Les bogies moteurs halling sur le site ferro-train :
https://shop.ferro-train.com/hallingSho ... e/antriebe

PS - Une E-boutique utile découverte en cherchant à aider Bernard Henri : MOTOR BOGIES
http://motorbogies.com/index.php?main_p ... &cPath=1_6

[Zébu]

Pélican a eu ce souci avec sa Shay. Il a reçu des nouveaux pignons métalliques. Mais est-ce des pièces de chez Kato ou autre ?
Je ne me souviens plus de la boutique vue à Railexpo qui proposait une large gamme d'engrenage et d'impression 3D. Je dois pouvoir la retrouver dans mes brols à la maison.

[bernardhenri]

Merci
Je vais prendre les mesures de l'axe, le diamètre et le nombre de dents!
Ce qui m'étonne, c'est qu'ils se sont fendus dans le même temps (15 jours)

[Beyer-Garrat]

Plastique qui vieillit mal hélas ,avec le rachat par Ferro train ca risque d'être compliqué ,
Va sur le site de l'Occtant il y a de tête une réglette pour trouver le module des pignons avec le diamètre interne et externe le nombre de dents (ici 22 dents) denture inclinée.
Tu devais trouver ton bonheur Bernard avec ces éléments .

[bernardhenri]

Merci Jean-Pierre
Je vais m'en occuper lorsque j'aurai un peu plus de temps avec les "Chics-Oufs"!

[Storm]

Je te recommanderais bien ce fournisseur que m'a donné Dom Auger sur un autre fil mais comme ils annoncent 3-4 jours de délais de livraison et que je n'ai rien reçu après 8 jours… Ca ne me gène pas plus que ça, j'ai le temps mais je ne peux pas te donner un avis…


Autre chose: pour toi et tous ceux qui veulent bricoler un peu, je recommande l'achat du Guide du Dessinateur Industriel (connu dans notre petit monde sous le nom de GDI ou "Chavalier" ou "Bible")


Ca se trouve aussi en PDF… Outre les règles du dessins, ce bouquin contient pas mal d'infos classées par chapitre comme les filetages où on va trouver les profils ainsi que les vis et leur désignation normalisée et donc, bien sûr, les engrenages où on présente tous les types, profil ainsi que les formules de calcul d'entraxe et de dimension en fonction du nombre de dents et du "module"

[3DMetrique]

Je te rassure, le fournisseur kkpmo est fiable, j'ai un compte chez eux et les livraisons sont entre une semaine et dix jours, ça vient à dos de dromadaire depuis la Pologne .
Ils n'ont malheureusement pas de pignon à denture inclinée.

[Beyer-Garrat]

Perso j'aurais dit a dos de bisons mais bon ca finit par arriver je confirme .

[Storm]

Ça ne m'inquiète pa plus que ça... Juste, comme je l'ai dit, qu'il m'est impossible d'émettre un avis pour le moment. Si vous connaissez aussi, ça rassure

[matthieu]

Ah la vache, il a changé le GDI !!!
J'en étais resté à celui là


[Zébu]

Ca y est, j'ai retrouvé le bonhomme :
Iprod

[Storm]

Ah la vache, il a changé le GDI !!!
J'en étais resté à celui là


Gamin, à l’ecole J’avais celui là

[Storm]

Ca y est, j'ai retrouvé le bonhomme :
Iprod

Iprod n’aura que du module 0,5 pour les vieux Jouef... J’avais été les voir à La Frette pour mon petit Roco

[bernardhenri]

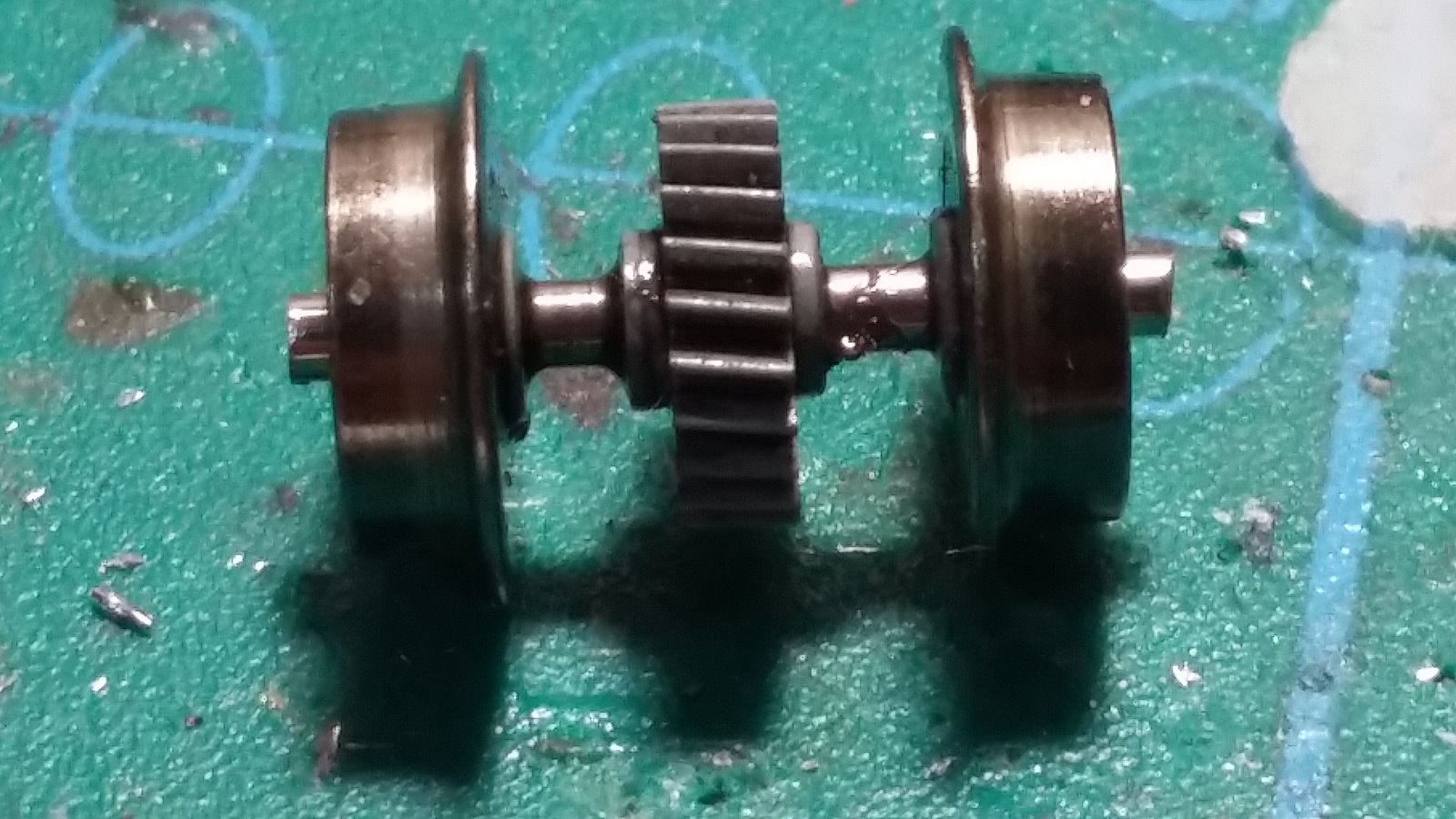

Pour le moment, j'ai fait choux blanc sur la toile avec les caractéristiques suivantes:
Diamètre ext: 7 mm
Diamètre int 1,5 mm
22 dents inclinées
Pas 1 mm
.....
Micro modele
Technimodel
L'Octant
