Re: FAITES LE VOUS-MÊME ! IMPRESSIONS (3D)

Messagepar Beyer-Garrat » 15 12 2020 à 17:11

A l'instar d'Alain http://www.passion-metrique.net/forums/viewtopic.php?f=4&t=8486&start=510 j'ai imprimé le couvert Marly que Cyril avait mis gracieusement a dispo sur Cults
Imprimé donc sur la Photon.

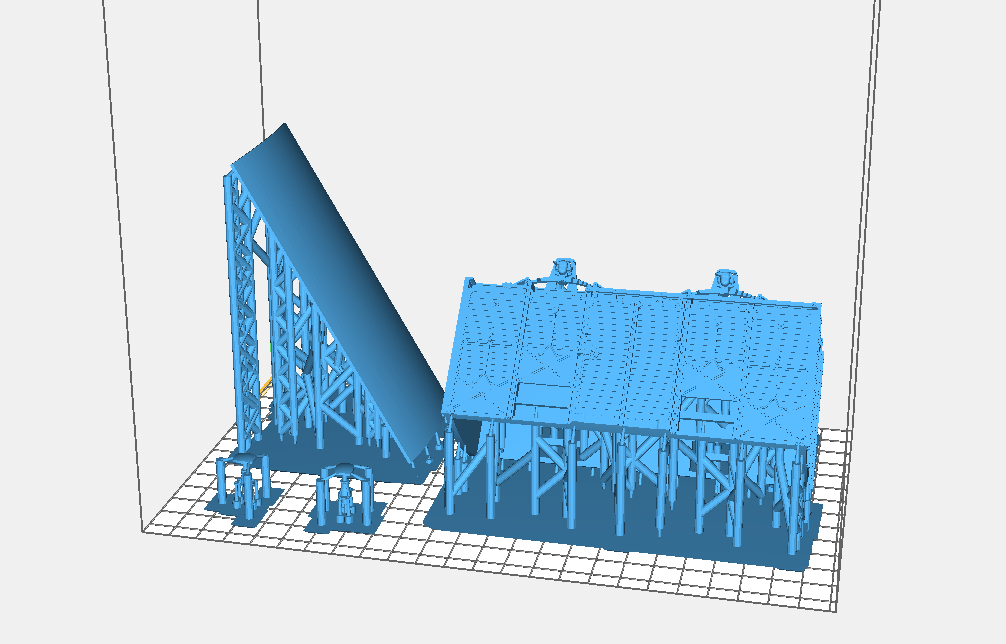

J'ai pas mal galéré avec mes supports trop fin (pour éviter les marques sur le modèle) avaient tendance a osciller,malgré leur nombre, avant polymérisation de la résine et son durcissement
le toit ressemblait alors a un drapeau (très bien imité) flottant au vent :H1

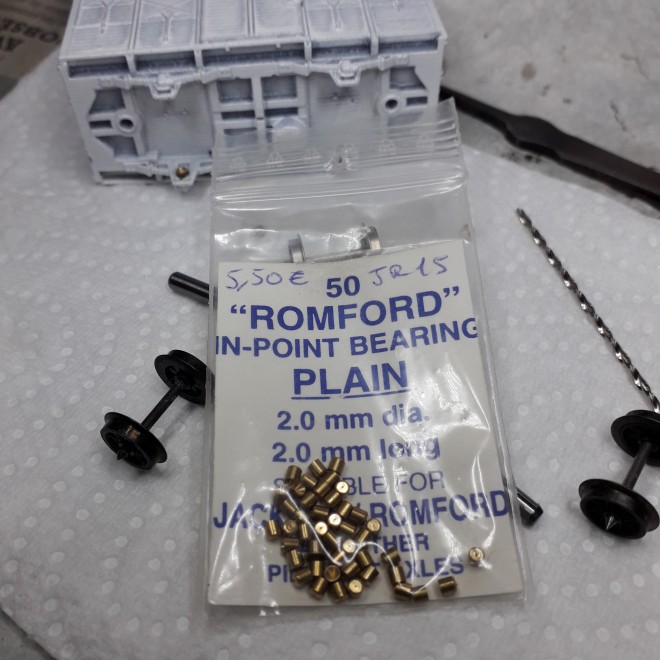

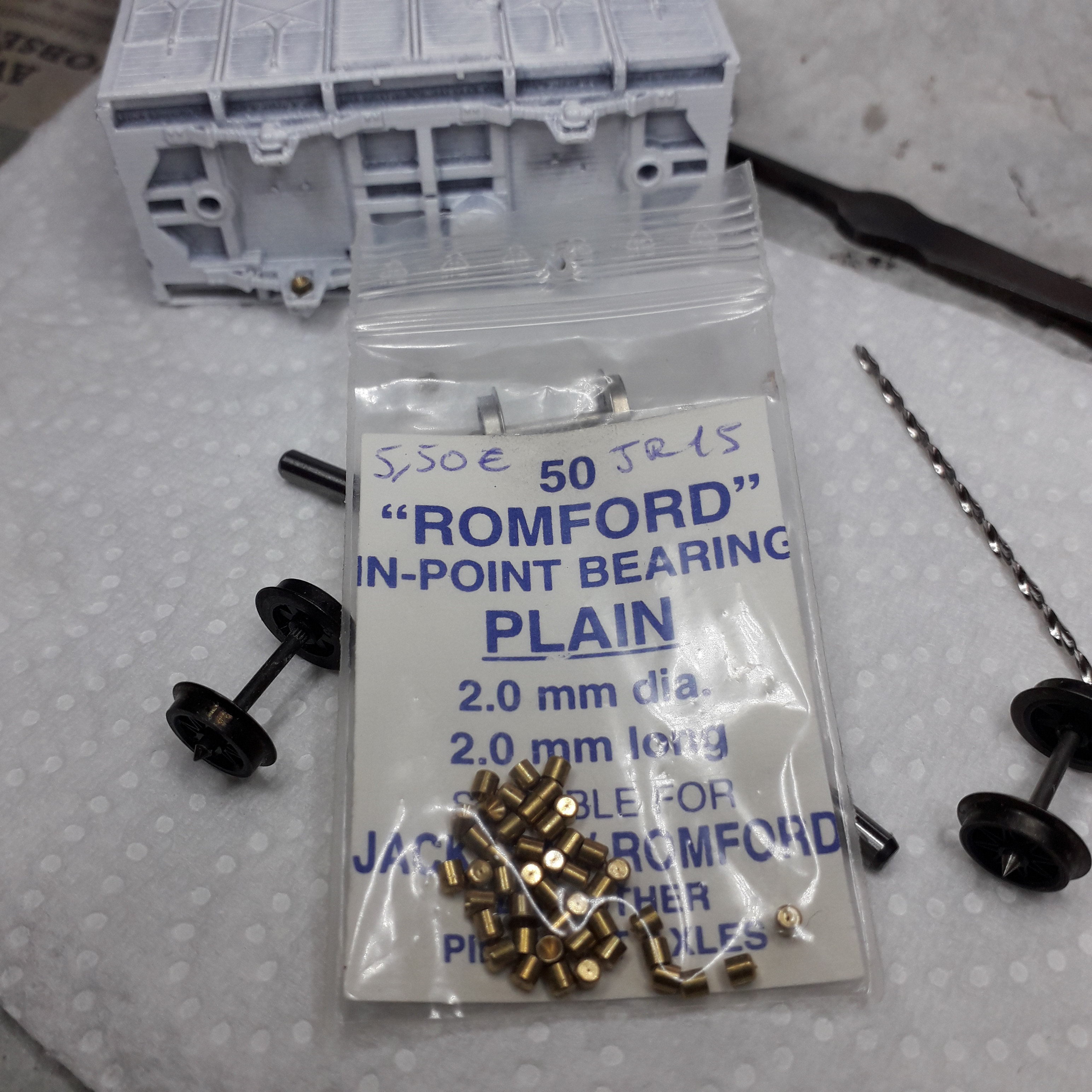

Après correction je me suis attaqué au essieux en insérant des in-point bearing Romford dans les boites d’essieux

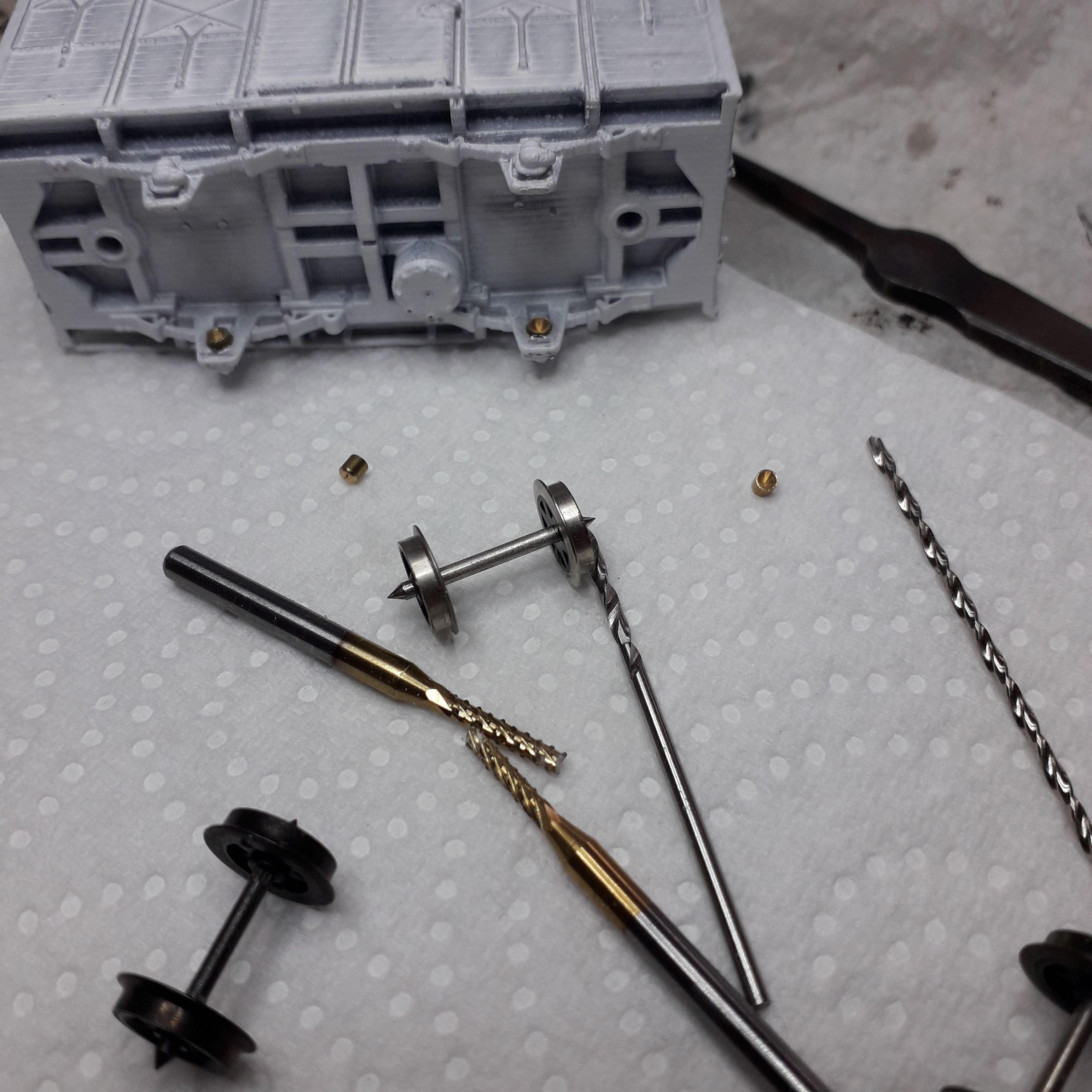

Pour ce faire j'ai agrandi les boites d'essieux en résine avec un forêt dans un premier temps et ensuite une fraise de 2mm pour y loger les in-point
fixés a la cyano .Les boites sont assez grandes si l'on travaille proprement cela rentre sans problème ob dispose d'a peu près 1.8mm en profonduer :B3



l'entre pointe est a 17.3mm un peu plus étroit que d'habitude (18.3mm) mais j'en ai en stock, du moins je crois :F9 C7
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 23935
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: FAITES LE VOUS-MÊME ! IMPRESSIONS (3D)

Messagepar Beyer-Garrat » 15 12 2020 à 19:17

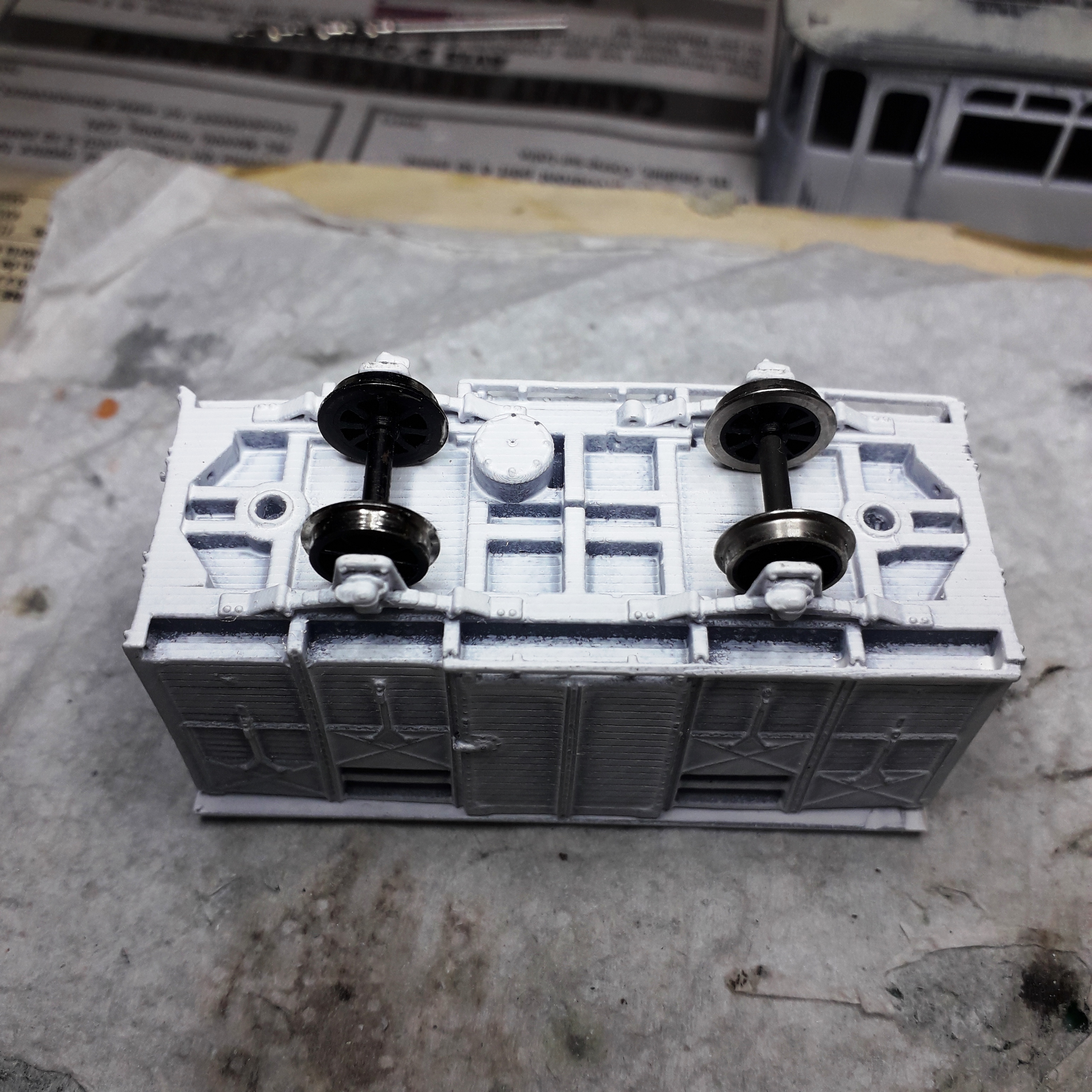

Retrouvé ces essieux , il reste 5 ou 6/10 entre plancher et roues ,ça roule parfaitement et rond ! #B6

Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 23935
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: FAITES LE VOUS-MÊME ! IMPRESSIONS (3D)

Messagepar YVES » 15 12 2020 à 21:28

OK, la caisse est imprimée d'un bloc. J'aurai cru que le châssis/train de roulement aurait été imprimé à part.
:maitre: :maitre: :maitre:
Une entreprise qui n'a jamais acheté une Corpet neuve !!! Est-ce bien une compagnie ferroviaire sérieuse ?!...
YVES

Messages: 20498
Enregistré le: 09 03 2008 à 21:06
Localisation: Picardie

Re: FAITES LE VOUS-MÊME ! IMPRESSIONS (3D)

Messagepar Beyer-Garrat » 15 12 2020 à 23:51

Pour le tombereau oui sur le couvert Marly la caisse vient d'un seul tenant il y juste a ajouter le toit et les tampons. :maitre:
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 23935
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: FAITES LE VOUS-MÊME ! IMPRESSIONS (3D)

Messagepar YVES » 16 12 2020 à 21:10

C'est l'avenir pour des artisans qui sortent des petites séries. L'acheteur peut très rapidement passer à la phase la plus gratifiante du montage d'un kit, sa décoration.
#B6 #B6 #B6
Une entreprise qui n'a jamais acheté une Corpet neuve !!! Est-ce bien une compagnie ferroviaire sérieuse ?!...
YVES

Messages: 20498
Enregistré le: 09 03 2008 à 21:06
Localisation: Picardie

Re: FAITES LE VOUS-MÊME ! IMPRESSIONS (3D)

Messagepar Storm » 16 12 2020 à 22:11

C’est e que disait Cyril: "le meilleurs kit, c’est celui avec une pièce dans la boite". Après, ça peut être agréable le montage et il faudra toujours en faire ne serait-ce que pour la partie moteur :B3 Et là, le fait de ne plus avoir cette partie plutôt simple qu’est la caisse pour "se faire la main" n’aidera pas :?


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 23471
Enregistré le: 24 04 2006 à 23:54
Localisation: Vesly (27)

Re: FAITES LE VOUS-MÊME ! IMPRESSIONS (3D)

Messagepar YVES » 17 12 2020 à 22:40

"Comment ça, Mossieu !!! Vous ne faites pas le moteur en impression 3D !..."
#B5 #B5 #B5
Une entreprise qui n'a jamais acheté une Corpet neuve !!! Est-ce bien une compagnie ferroviaire sérieuse ?!...
YVES

Messages: 20498
Enregistré le: 09 03 2008 à 21:06
Localisation: Picardie

Re: FAITES LE VOUS-MÊME ! IMPRESSIONS (3D)

Messagepar Philsky » 19 04 2021 à 20:58

Connaissez-vous la tenségrité ?

Est-il possible de réaliser une table qui n'est reliée au sol que par des câbles ?

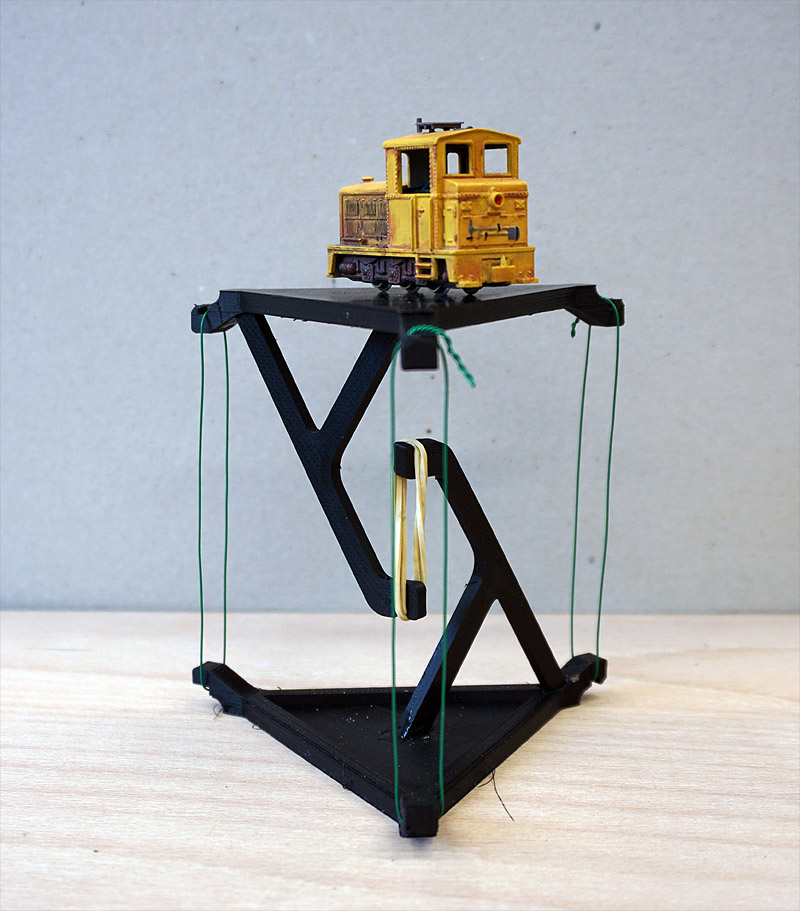

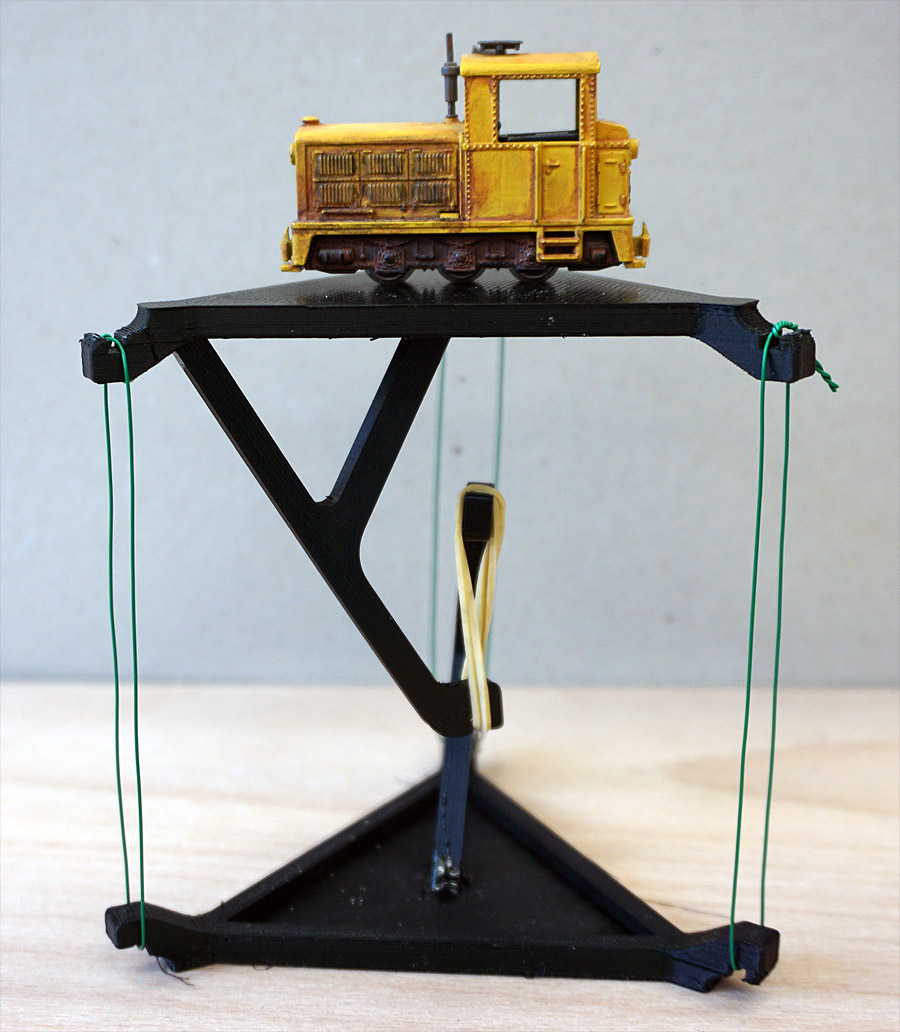

Je vous laisse méditer sur le petit essai de tenségrité que je viens de faire avec mon imprimante 3D et qui est illustré ci-dessous :




D'accord, cet article est un peu hors du sujet, mais je ne voyais pas où le mettre.
Et puis c'est de la 3D et c'est un présentoir pour loco H0e... :rod_siflet
« Le plus grand danger pour la plupart d'entre nous n'est pas que notre but soit trop élevé et que nous le manquions, mais qu'il soit trop bas et que nous l'atteignons. » (Michel-Ange).
Avatar de l’utilisateur
Philsky

Messages: 84
Enregistré le: 29 08 2020 à 20:59
Localisation: Ardennes belges

Re: FAITES LE VOUS-MÊME ! IMPRESSIONS (3D)

Messagepar YVES » 19 04 2021 à 22:15

Facile !!!
4 points de colle et un trucage photo basique !
:rod_siflet :rod_siflet :rod_siflet
Une entreprise qui n'a jamais acheté une Corpet neuve !!! Est-ce bien une compagnie ferroviaire sérieuse ?!...
YVES

Messages: 20498
Enregistré le: 09 03 2008 à 21:06
Localisation: Picardie

Re: FAITES LE VOUS-MÊME ! IMPRESSIONS (3D)

Messagepar Storm » 19 04 2021 à 22:18

Comment ça Yves :D3


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 23471
Enregistré le: 24 04 2006 à 23:54
Localisation: Vesly (27)

Re: FAITES LE VOUS-MÊME ! IMPRESSIONS (3D)

Messagepar Patrick ze rabbit Deludin » 19 04 2021 à 22:58

Les élastiques au milieu tendent (!) à écarter les 2 ensembles, donc les 4 brides d'angle les retiennent.
Et le résultat fait bizarre.
Avec un ressort et 4 fils de nylon, ça fait encore plus bizarre :C4 ...
Il suffit de faire abstraction de ces brides pour comprendre comment-ça-marche, dirait Michel Chevalet.
Mais qu'est-ce que je fais sur un forum de train ?
Plus JAMAIS d'aiguillages #B8 ...
Avatar de l’utilisateur
Patrick ze rabbit Deludin

Messages: 13917
Enregistré le: 08 10 2014 à 20:32

Re: FAITES LE VOUS-MÊME ! IMPRESSIONS (3D)

Messagepar Beyer-Garrat » 19 04 2021 à 23:27

Pas de trucage juste un équilibrage des 3 attaches externe par rapport à la tension de l'élastique
central c'est la forme torturée des pièces qui trompe l'oeil .
Il y a en quelques unes en 3D sur la chaine YouTube du "labo d'Heliox" :maitre:

phpBB [video]
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 23935
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: FAITES LE VOUS-MÊME ! IMPRESSIONS (3D)

Messagepar Storm » 19 04 2021 à 23:32

Je voyais le truc comme ça aussi, mécaniquement ça marche très bien :B3 ça serait encore mieux avec 3 élastiques plutôt que des fil :maitre:


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 23471
Enregistré le: 24 04 2006 à 23:54
Localisation: Vesly (27)

Re: FAITES LE VOUS-MÊME ! IMPRESSIONS (3D)

Messagepar pelican » 20 04 2021 à 08:15

Ce genre de truc, il vaut mieux léviter ... :rod_mdr2
Pélican, Soixantologue (© by Pélican ..) Plus jamais de Hom

PME LE forum des voies Etroites et Métriques
petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 49490
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: FAITES LE VOUS-MÊME ! IMPRESSIONS (3D)

Messagepar JJB » 20 04 2021 à 09:59

Storm a écrit:Je voyais le truc comme ça aussi, mécaniquement ça marche très bien :B3 ça serait encore mieux avec 3 élastiques plutôt que des fil :maitre:

Je pense plutôt que du fil de pêche, étant encore plus "discret", renforce l'illusion :B3
J-J
