Hom Kits laiton , montages et améliorations (1)

[Marcel]

"RYFM !" comme on dit sur les forums Linux. ;o)
^{(Read Your Fucking Manual !...)}

Pour revenir à la question du décapage des vernis, peut-être la qualité des vernis des productions "PRO" diffère-t-elle de celle des plaques destinées aux amateurs ? car je n'ai rencontré aucune difficulté pour nettoyer les miennes...
Quant aux gravure worsleyWorks, elles sont déjà décapées (du moins celles que j'ai déjà achetées).

[Beyer-Garrat]

Les vernis photosensible ont considérablement évolué ces dernières années les plaques livrées actuellement sont d'une excellente qualité de surface exempte de toutes taches ou traces avec une découpe "franche" la qualité est pro .

En maquettisme ou les fournisseurs sont principalement Asiatiques la qualité de la photodécoupe est bluffante avec de multiples couches de gravures et d'une extraordinaire finesse

permettant des kits complets d'une grande finesse tel ce Blériot type XI tout en laiton

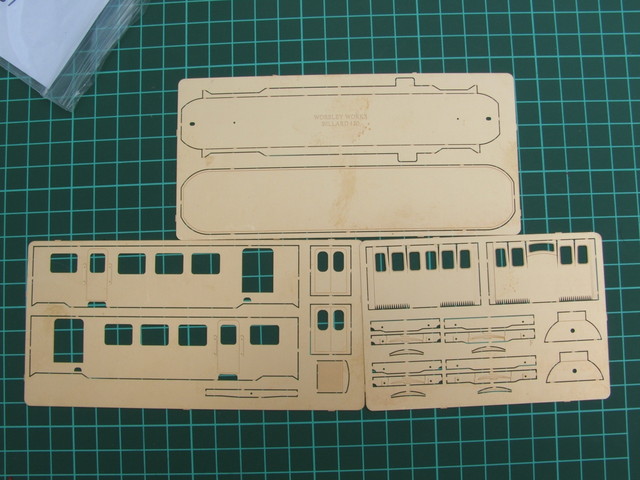

Kit Worsley Billard A150D nous sommes ici sur un scratch kit (a finir soit même ) sans roues belle photodec aussi

Scratch kit Worsleyworks


[3DMetrique]

Les traits de pliure sont en général à l'intérieur pour les angles allant jusqu'à 120°, au delà le pli est à l'extérieur notamment pour les pièces à replier sur elle même. Il est important comme le dit le Maître de dégrapper au dernier moment et de préparer les pièces au maximum avant de les séparer, c'est le cas des perçages qui sont parfois un peut justes (même avec des professionnels on a quelquefois des sous-gravures qui font perdre quelques centièmes sur le diamètre d'un trou).

[Beyer-Garrat]

Le grand concepteur a parlé je ne peu que m'incliner

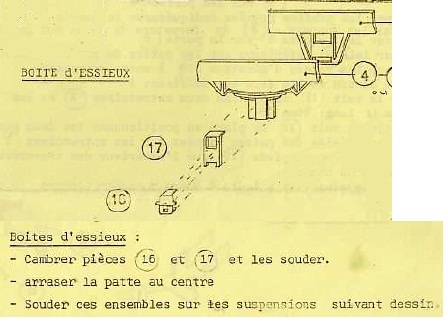

Sur le coté abscons des notices je vous laisse méditer sur cet extrait d'une notice Mougel et la phrase

"Araser la patte au centre"

Notice Mougel

Notice Mougel.jpg (44.63 Kio) Vu 5424 fois

[Kazh du]

Cambrer= plier à 90°?
Araser la patte au centre....est ce celle de la pièce 16 qui empêcherait la soudure de 16&17 sur 4?
C'est sûr que sans dénigrer M. Mougel, les notices TdA, SMD et sûrement d'autres ont fait de sérieux progrès.
Pour les amateurs de mon acabit il faut que la notice soit très explicite

[La Mouette]

Quand t's le kit sous le nez c'est déjà beaucoup moins abscond !!

[Beyer-Garrat]

Cambrer=plier dans ce cas ,c'est en fait la patte supérieure de la pièce 16 qui est a araser perso j'ai toujours pas compris pourquoi mais bon

[La Mouette]

J'ai quelques interfer à monter (des couverts), je te dirai ça !!

[Kazh du]

Si le dessin est correct, vu la longueur de la patte de la pièce 16, celle-ci va empêcher la pièce 17 de pouvoir s'appliquer sur la pièce 4...la patte de la pièce 17 venant sur le dessus de la pièce 4.
Mais bon c'est ce que je crois voir par le dessin

[Storm]

Certains font de gros efforts sur les notices comme ceux que tu cites, pour ceux qui connaissent DutDut, il pourrait faire l'économie du papier…

Comme le dit Gilles, avec les pièces sous les yeux, c'est plus clair Ensuite, quand on prend un peu l'habitude, on regarde moins… et on fait des conneries

[Kazh du]

Ensuite, quand on prend un peu l'habitude, on regarde moins… et on fait des conneries

Pour ça j'en ai vu des spécialistes qui connaissaient toutes leurs gammes sur le bout des doigts....et qui se vautraient pour un oubli bête comme chou

[Beyer-Garrat]

J'en ai monté un sacré paquet je ne me suis jamais inquiété de la longueur de cette patte tout ceci pour dire qu'il faut bien intégrer la position et la fonctionnalité de chaque pièce avant de se lancer

[Storm]

Et vérifier par des assemblages à blanc

[Beyer-Garrat]

Après avoir vu la soudure, le perçage, prochaine opération

Le dégrappage :


Il se réalise petit a petit avec des pinces coupantes pour les bords des pinces coupantes spéciales photodec (au au début de ce fil) pour les pièces importantes Reste le cas des petites

pièces fragiles et fines plusieurs écoles existent , le Xacto ou cutter sur une surface dure,le tournevis d'horloger ,meulé en bout pour le rendre tranchant et les ciseaux a photodécoupe .

Ma préférence va a ces derniers moins destructifs lors de la séparations (pièces tordues) Ils sont maintenant facilement disponibles auprès des fournissires modéliste depuis l'arrivée

massive de la photodécoupe dans le kits plastiques (avions ,véhicules,military)

Tamiya en commercialise une ou deux paires

Voila a quoi ressemble l'engin (ref 74068)

il existe aussi un autre modèle de ciseaux chez Multirex





Prélever les pièces après avoir exécutés les assemblages réalisables avant dégrappage ,au fur et a mesure de vos besoins,ne pas essayer de couper au raz de la pièce lors du

dégrappage,vous risqueriez soit d'abimer la pièce soit d'araser une patte de fixation utile au kit .Les fixations sont ôtées ensuite a la lime de Genéve ( // a la pièce pour éviter

de déformer celle-ci) ,un coup d'ongle permet d'apprécier l'état de surface.

Ne pas oublier les bavures de cotés.Pour les pièces minuscule ou fragile bien les serrer dans la pince a composant (vue en début) l’absence de guillochage et ses bords parallèles évitent

toutes marques ou coups de limes en biais .

La suite avec l'étape la plus importante le pliage .......et là il y a fort a dire

[chamb07]

c'est de la véritable chirurgie de précision!
