Ton couvert est vert ( Couvert en Hom )

Rubrique pour nous présenter vos modèles voie métrique ou étroite quelque soit l'échelle , constructions intégrales, kits du commerce ou modèles tous montés ...

Modérateur: SteamyStef

Ton couvert est vert ( Couvert en Hom )

Messagepar Beyer-Garrat » 02 10 2009 à 09:39

Trainaillant dans l'atelier, je suis revenu vers la boite ramenée de ma visite aux "Ateliers du Tacot" et je me suis lancé dans la construction d'un couvert a bogies histoire de valider plusieurs techniques que j'avais en tête C7


J'ai récupéré les deux caisses de couverts qui semble être des Lilliput d'origine après une rapide prise de côtes (la base devant être en théorie un ex-chassis de voitures voyageurs,le sciage a été effectué a la boite a onglets ,et ajusté a la lime ,l'un au raz du montant, l'autre juste après permettant un ajustement parfait sans défaut d'équerrage.


Les deux portes ouvrantes ont été placés du même coté pour une éventuelle mise a quai ,les rails laissé en place lors du sciage


L'ajustement facilité par des renforts en cp pour un ajustement pile-poil malgré deux moulages différents des ces deux wagons (qualitatif, plastique noir très résistant moins épais pour l'un et plastique gris très souple plus épais)


Une fois le collage consolidé ponçage du toit et des carottes d'injection :H2 (pourquoi sont-elles toujours présentes sur certains modèles ?) affinage des glissières de portes beaucoup trop épaisses .


Une des techniques que je voulais améliorer était la re-gravure des planches (déjà utilisé sur la rame du Jura) Sur ces wagons (peint a la bombe) la gravure étant empâtée, avec une pointe fine j'ai repris toutes les lignes avant de les "ouvrir" en V avec un Xacto pour simuler une paroi ayant bien vécue,les planches sont ensuite gravées dans le sens du bois pour mettre en valeur le fil du bois et entaillées sur leurs bords


Maintenant place au rebouchage des diverses ouvertures en bout de caisse avant d'attaquer le toit et son revêtement goudronné #B6
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24335
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Ton couvert est vert ( Couvert en Hom )

Messagepar La Mouette » 02 10 2009 à 09:40

#B6
La Mouette


Re: Ton couvert est vert ( Couvert en Hom )

Messagepar arthur » 02 10 2009 à 09:44

beau boulot #B6
arthur


Re: Ton couvert est vert ( Couvert en Hom )

Messagepar Marcel » 02 10 2009 à 09:54

ça c'est de la chirurgie...

Pour faire référence au titre, c'est moi qui suis vert...

Avec les restes tu pourras aussi faire un cabane de jardin... :^)
MJModélisme
Le temps dégage le charme de choses qui n'en n'ont pas. C'est pourquoi le temps est poète. (V.Jankélévitch)
Avatar de l’utilisateur
Marcel

Messages: 2499
Enregistré le: 30 03 2009 à 22:46
Localisation: Quimper Bretagne

Re: Ton couvert est vert ( Couvert en Hom )

Messagepar pelican » 02 10 2009 à 10:00

ça y est !!! il remet le couvert !!! :H2


:ok !!!
Pélican, Soixantologue (© by Pélican ..) Plus jamais de Hom

PME LE forum des voies Etroites et Métriques
petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 50574
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: Ton couvert est vert ( Couvert en Hom )

Messagepar SteamyStef » 02 10 2009 à 12:10

Tu la dis :H2 :H2

Mais chapeau maestro :maitre: E2 E2
Steamy Stef
CAV 1276
Un O&K, un ... A voir dans le fil adhoc
Avatar de l’utilisateur
SteamyStef

Messages: 4601
Enregistré le: 27 04 2006 à 23:51
Localisation: Erpent, Belgique

Re: Ton couvert est vert ( Couvert en Hom )

Messagepar Beyer-Garrat » 02 10 2009 à 14:58

Marcel a écrit:ça c'est de la chirurgie...

Pour faire référence au titre, c'est moi qui suis vert...

Avec les restes tu pourras aussi faire un cabane de jardin... :^)


Excellente idée Marcel que je vais mettre en pratique #B6
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24335
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Ton couvert est vert ( Couvert en Hom )

Messagepar Beyer-Garrat » 02 10 2009 à 20:39

La petite cabane de jardin de Marcel #B6 :H1 et fin du rebouchage des dives manques

Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24335
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Ton couvert est vert ( Couvert en Hom )

Messagepar pelican » 03 10 2009 à 08:49

il est trop fort !! H4
j'ai lu sur la Narrow Gauge gazette qu'il y a un outil qui ressemble à un fer à souder, et qui permet de graver des bandes de plasticard pour reproduire les veines du bois : une sorte de panne ressemblant à un peigne !! vu mon anglais basique, je n'ai pas tout compris ! :H2
Pélican, Soixantologue (© by Pélican ..) Plus jamais de Hom

PME LE forum des voies Etroites et Métriques
petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 50574
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: Ton couvert est vert ( Couvert en Hom )

Messagepar La Mouette » 03 10 2009 à 08:58

Une sorte de pyrogravure sur plastique en somme ?
La Mouette


Re: Ton couvert est vert ( Couvert en Hom )

Messagepar pelican » 03 10 2009 à 09:11

c'est vendu chez Micro Mark, et j'ai même trouvé le lien !! :ipb-251

http://www.micromark.com/GRAIN-ENHANCER-TOOL,9371.html

j'ai pas trop bien pigé si c'est pour vieillir du bois, ou graver le plastique, ou les 2 ! :F9


Pélican, Soixantologue (© by Pélican ..) Plus jamais de Hom

PME LE forum des voies Etroites et Métriques
petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 50574
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: Ton couvert est vert ( Couvert en Hom )

Messagepar Marcel » 03 10 2009 à 11:15

La traduction google laisse penser que c'est pour le bois seulement :
Notre grain Enhancer outil possède une lame chaude rainurée qui ajoute rapidement un rude, les conditions météorologiques l'air fatigué à surface lisse sheetwood ou bandes. Il suffit de tirer la lame chaude le long de la surface du bois pour rendre le grain se démarquer. Parfait pour une utilisation sur le modèle des granges, hangars, les quais et les ponts, les autres structures altérées et du matériel roulant. 30-watt fer chauffe à 720F pour gaufrer du grain de façon permanente. Peut être utilisé avant ou après l'assemblage ou les taches


Le plastique, lui, il fond quand on le chauffe...
Cependant, c'est une super bonne idée : il me semble facile de bricoler un outil similaire sans chauffage (un grattoir en somme) avec un petit bout de lame de scie à métaux. En cherchant un peut on doit pouvoir trouver plusieurs taille de denture...
MJModélisme
Le temps dégage le charme de choses qui n'en n'ont pas. C'est pourquoi le temps est poète. (V.Jankélévitch)
Avatar de l’utilisateur
Marcel

Messages: 2499
Enregistré le: 30 03 2009 à 22:46
Localisation: Quimper Bretagne

Re: Ton couvert est vert ( Couvert en Hom )

Messagepar Marcel » 03 10 2009 à 11:17

Beyer-Garrat a écrit:La petite cabane de jardin de Marcel...


Trop fort ! Bravo !!
MJModélisme
Le temps dégage le charme de choses qui n'en n'ont pas. C'est pourquoi le temps est poète. (V.Jankélévitch)
Avatar de l’utilisateur
Marcel

Messages: 2499
Enregistré le: 30 03 2009 à 22:46
Localisation: Quimper Bretagne

Re: Ton couvert est vert ( Couvert en Hom )

Messagepar Galloping Goose » 03 10 2009 à 11:46

pelican a écrit:il est trop fort !! H4
j'ai lu sur la Narrow Gauge gazette qu'il y a un outil qui ressemble à un fer à souder, et qui permet de graver des bandes de plasticard pour reproduire les veines du bois : une sorte de panne ressemblant à un peigne !! vu mon anglais basique, je n'ai pas tout compris ! :H2


j'ai tilté aussi en voyant cet outil chez Micro-Mark, mais apparemment ça ne s'adresse qu'au bois.....comme dit Gilles une sorte de pyrograveur avec une panne adaptée, mais bon, c'est intéressant tout de même.... #B1
Bernard.

Lorsque j'ai le moral je fais du modélisme.
Lorsque je n'ai pas le moral je fais encore plus de modélisme....
Avatar de l’utilisateur
Galloping Goose
Chuck Squad

Messages: 3360
Enregistré le: 25 04 2006 à 08:55
Localisation: Clermont-Ferrand

Re: Ton couvert est vert ( Couvert en Hom )

Messagepar Marcel » 03 10 2009 à 11:47

Bon... question grattoir pour plastique, j'ai eu une autre (meilleure ?) idée que les lames de scie à métaux (grain trop gros pour du HO) :

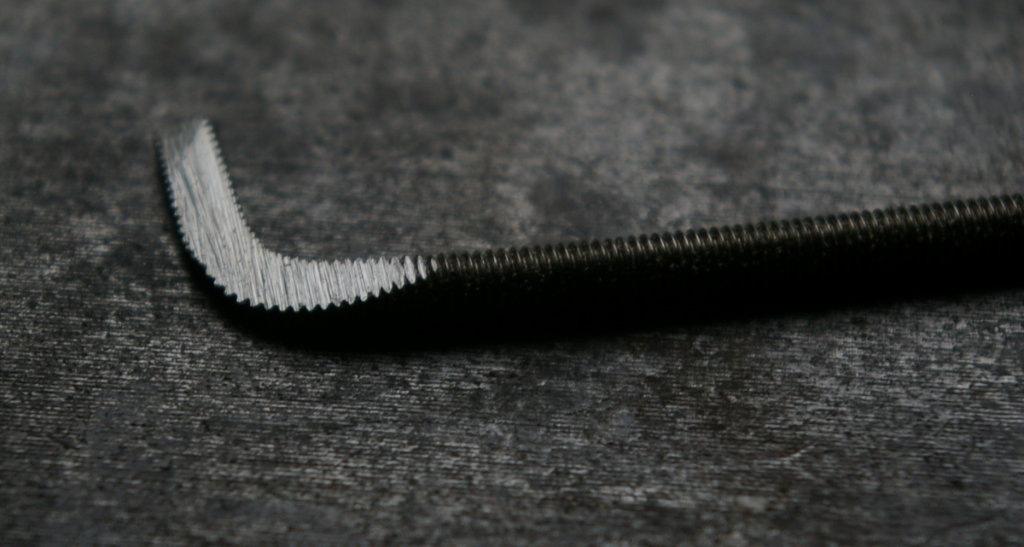

une simple tige filletée, pliée à 90°, puis limée (recto-verso) en crosse de hockey (attention, il faut préserver le profil du filetage of course !):

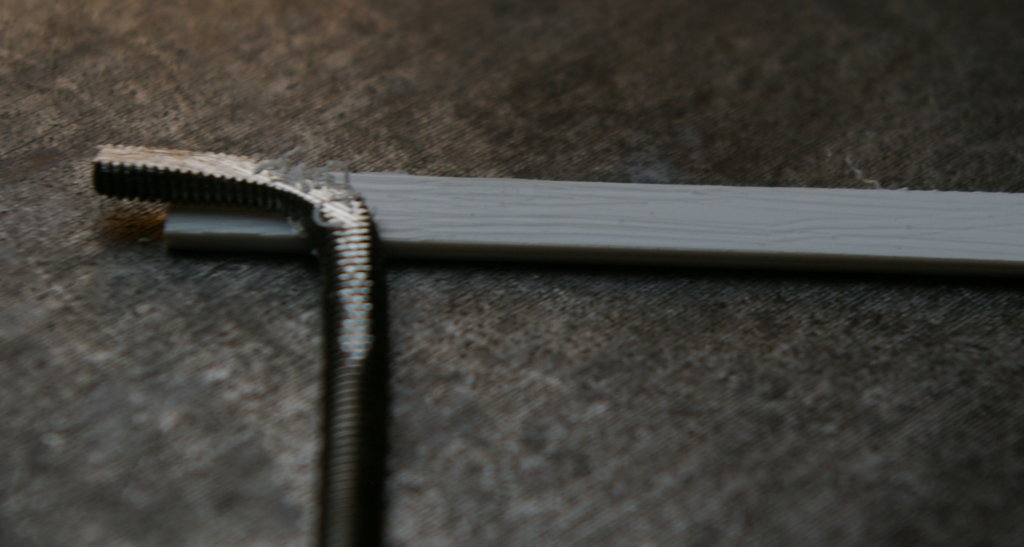

Le résultat brut :


Ce qui est bien c'est qu'on peut en avoir plusieurs selon le pas du filetage...
:^)
MJModélisme
Le temps dégage le charme de choses qui n'en n'ont pas. C'est pourquoi le temps est poète. (V.Jankélévitch)
Avatar de l’utilisateur
Marcel

Messages: 2499
Enregistré le: 30 03 2009 à 22:46
Localisation: Quimper Bretagne
