Re: Matériel roulant CFC ( Hom )

Messagepar Alain » 25 03 2020 à 12:28

Suite, :F5

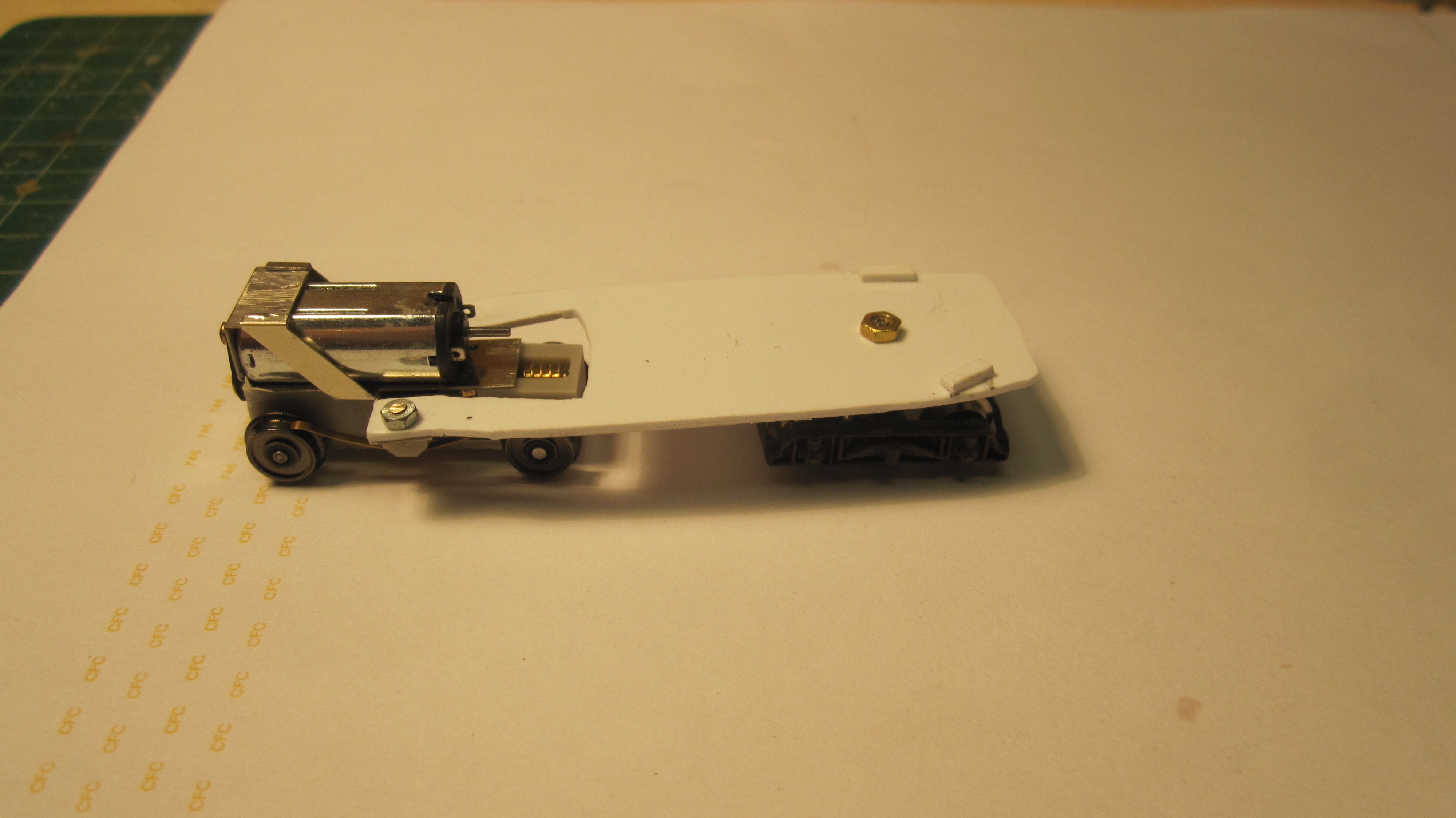

Collage du bogie sur le plateau de la caisse.

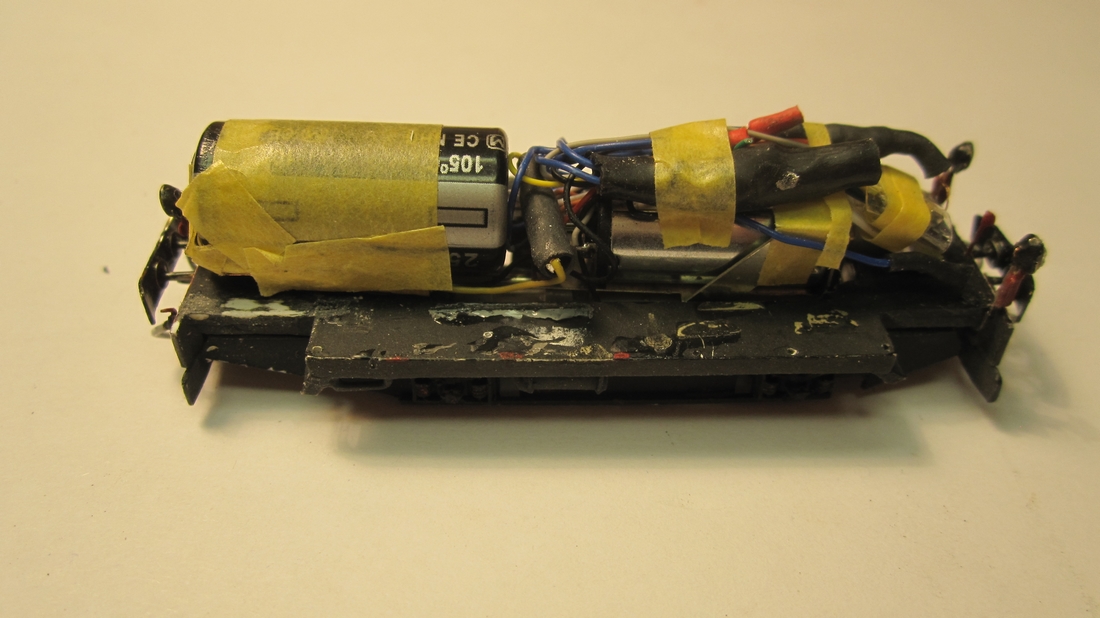

J'ai choisi un décodeur ESU LokPilot Nano, celui-ci est fixé sur un petit carter au dessus de la poulie du moteur.

Il me restait assez de place pour installer un condensateur 2200 micro farad 25 volts en suivant la notice de ESU.

Avant de mettre la caisse en place, j'essaye sur le réseau pour vérifier si tout fonctionne.

Et la, surprise H4 , quelque soit la position de la molette de la WLANmauss, la vitesse (ralenti accéléré) est la même, en avant ou en arrière :F9 , les feux fonctionnent normalement et le condensateur assure sa fonction sur les endroits difficiles.

J'ai cru dans un premier temps que le décodeur était défectueux.
Comme j'en avais un deuxième en stock, dessouder tout les fils, ressouder le fil rouge sur le rouge, le noir sur le noir, etc.... :H2

Essai, même fonctionnement. Ce n'est pas un défaut du décodeur. #B9 #B9

Je me suis plongé dans la notice du décodeur, Le CV 49 semblait être le candidat idéal pour les réglages, et de manière totalement empirique et aléatoire et de nombreux essais, j'ai programmé (CV49:11, CV53:50, CV54:10, CV55:10). Je suis preneur d'explication et de réglages plus raisonnés. :D3

Le fonctionnement est maintenant satisfaisant, mais l'éclairage à très fortement baissé d'intensité. :C6


Collage de la caisse.

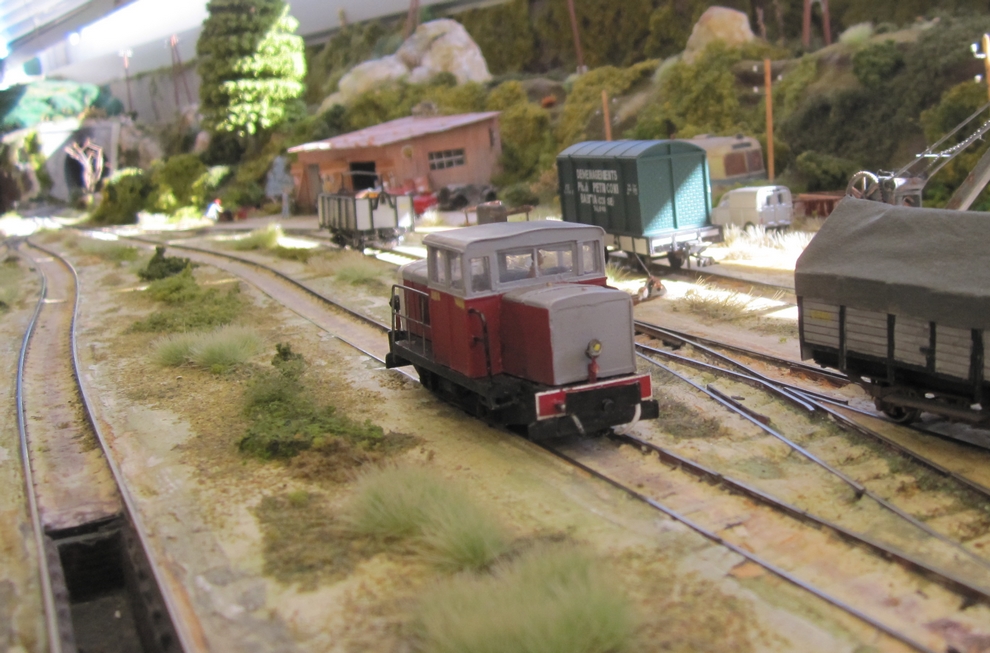

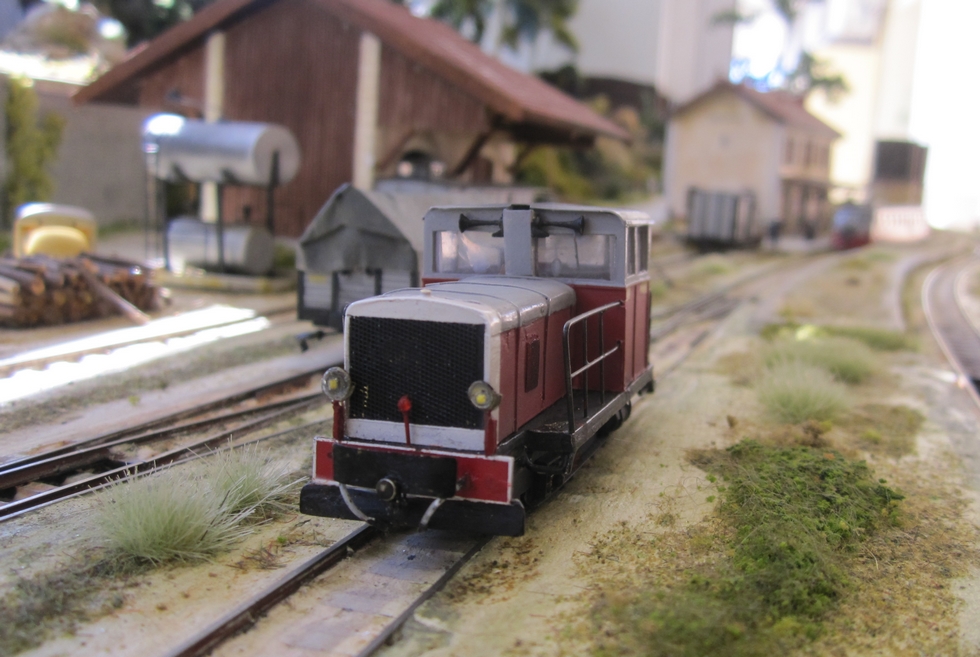

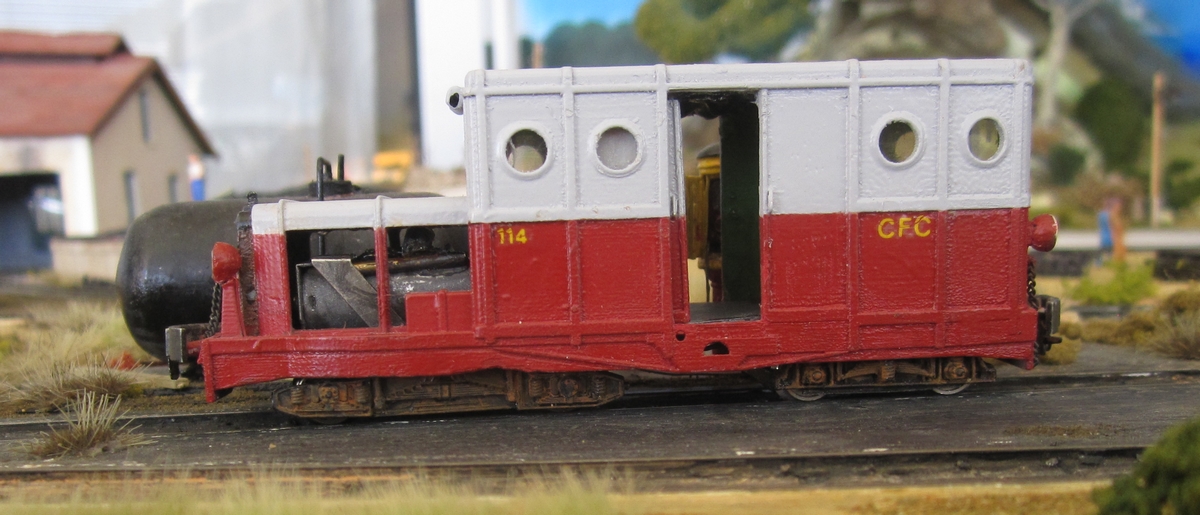

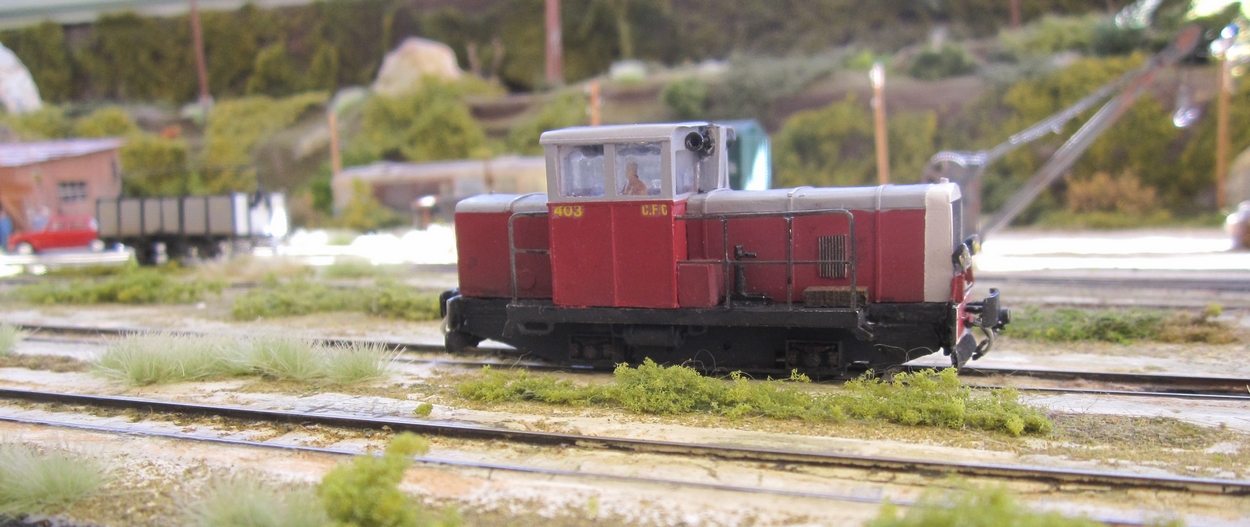

Et voila le petit nouveau. :ipb-251


























Fin
Bientôt une petite vidéo #B2
Alain.
Quand on soulève un problème, la prudence conseille de ne pas rester en dessous.
Avatar de l’utilisateur
Alain

Messages: 498
Enregistré le: 04 04 2014 à 09:17
Localisation: Ajaccio

Re: Matériel roulant CFC ( Hom )

Messagepar mlm » 25 03 2020 à 12:52

E2 E2 E2 E2 E2 E2 E2 E2 E2 E2 E2 E2 E2 E2 E2 E2
Avatar de l’utilisateur
mlm

Messages: 2460
Enregistré le: 05 09 2006 à 15:33
Localisation: Seine et Marne ou Gironde

Re: Matériel roulant CFC ( Hom )

Messagepar Alain » 28 03 2020 à 12:12

Alain.
Quand on soulève un problème, la prudence conseille de ne pas rester en dessous.
Avatar de l’utilisateur
Alain

Messages: 498
Enregistré le: 04 04 2014 à 09:17
Localisation: Ajaccio

Re: Matériel roulant CFC ( Hom )

Messagepar Alain » 30 03 2020 à 20:29

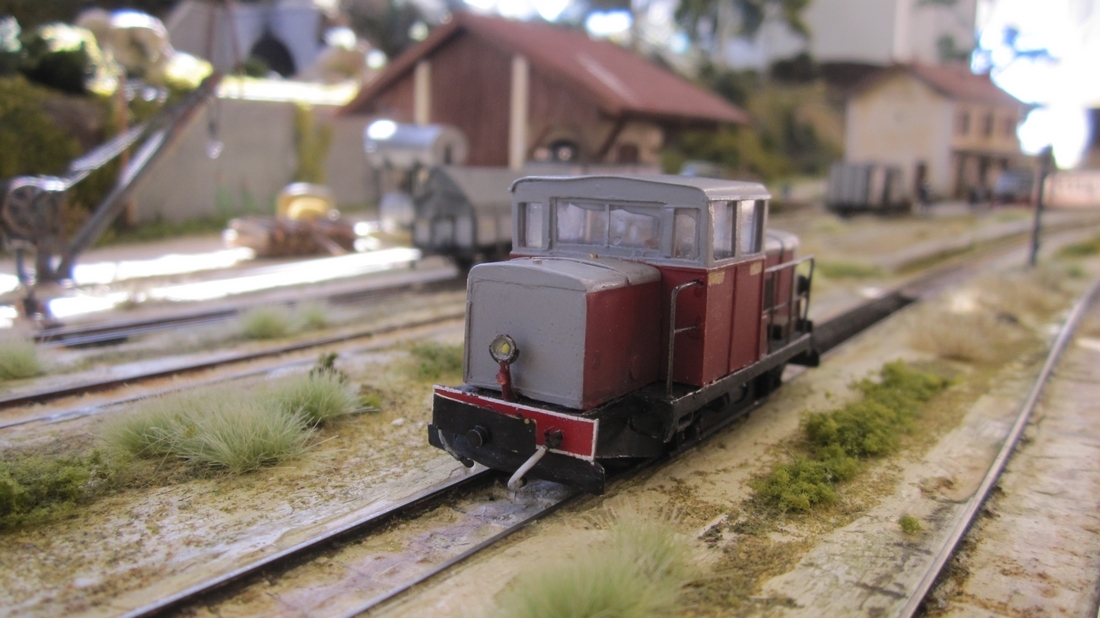

La sortie des bogies Billard A150D par Cyril de TdA m'a permis de remotoriser le locotracteur 114.

Petit retour en arriere.

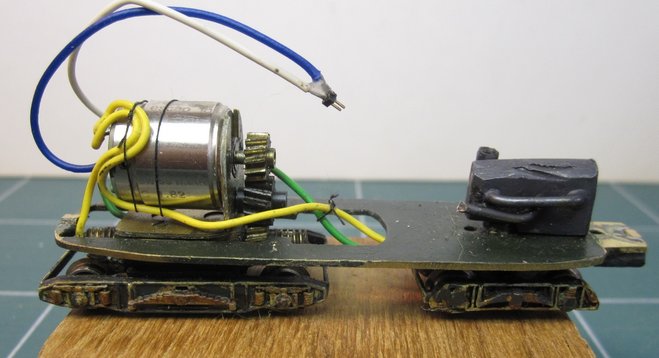

En 2014, j'avais motorisé une caisse du 114 Shapeways avec des bogies Mougel. l'encombrement du moteur ne permettait pas de mettre le bogie moteur à l'avant H4



miniatures 008.jpg
.
miniatures 008.jpg (51.08 Kio) Vu 1158 fois

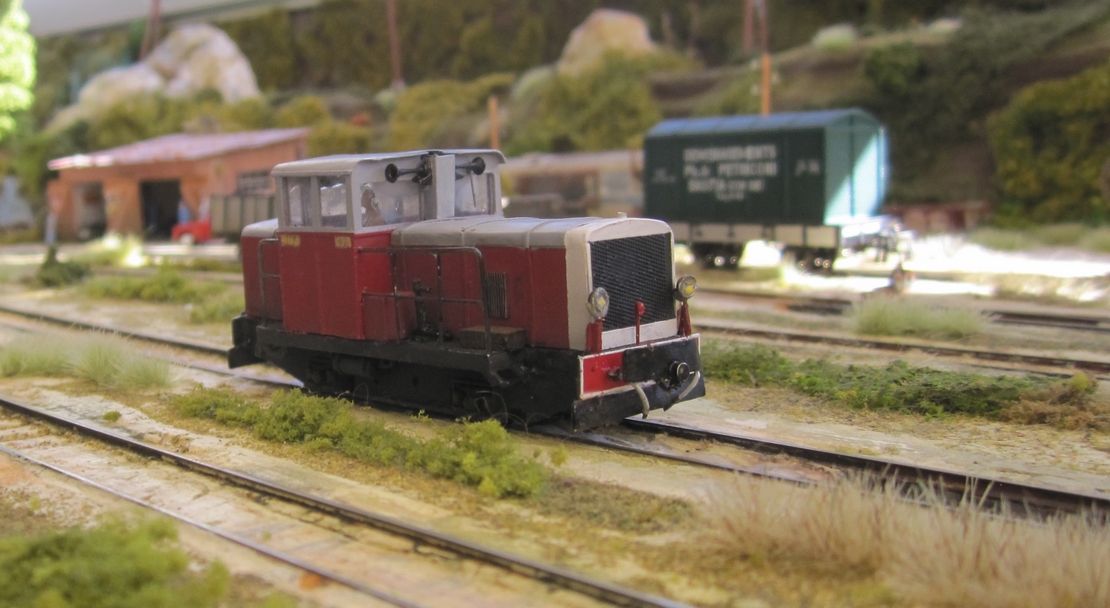

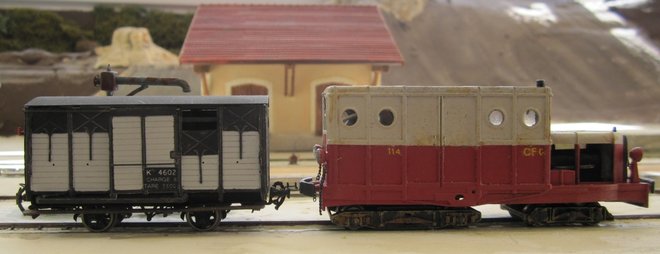

Et d'autre part la caisse était trop haute. :D3




miniatures 015.jpg
.
miniatures 015.jpg (39.88 Kio) Vu 1158 fois





Le bogie TdA va permettre de remédier à ces défauts. ;)

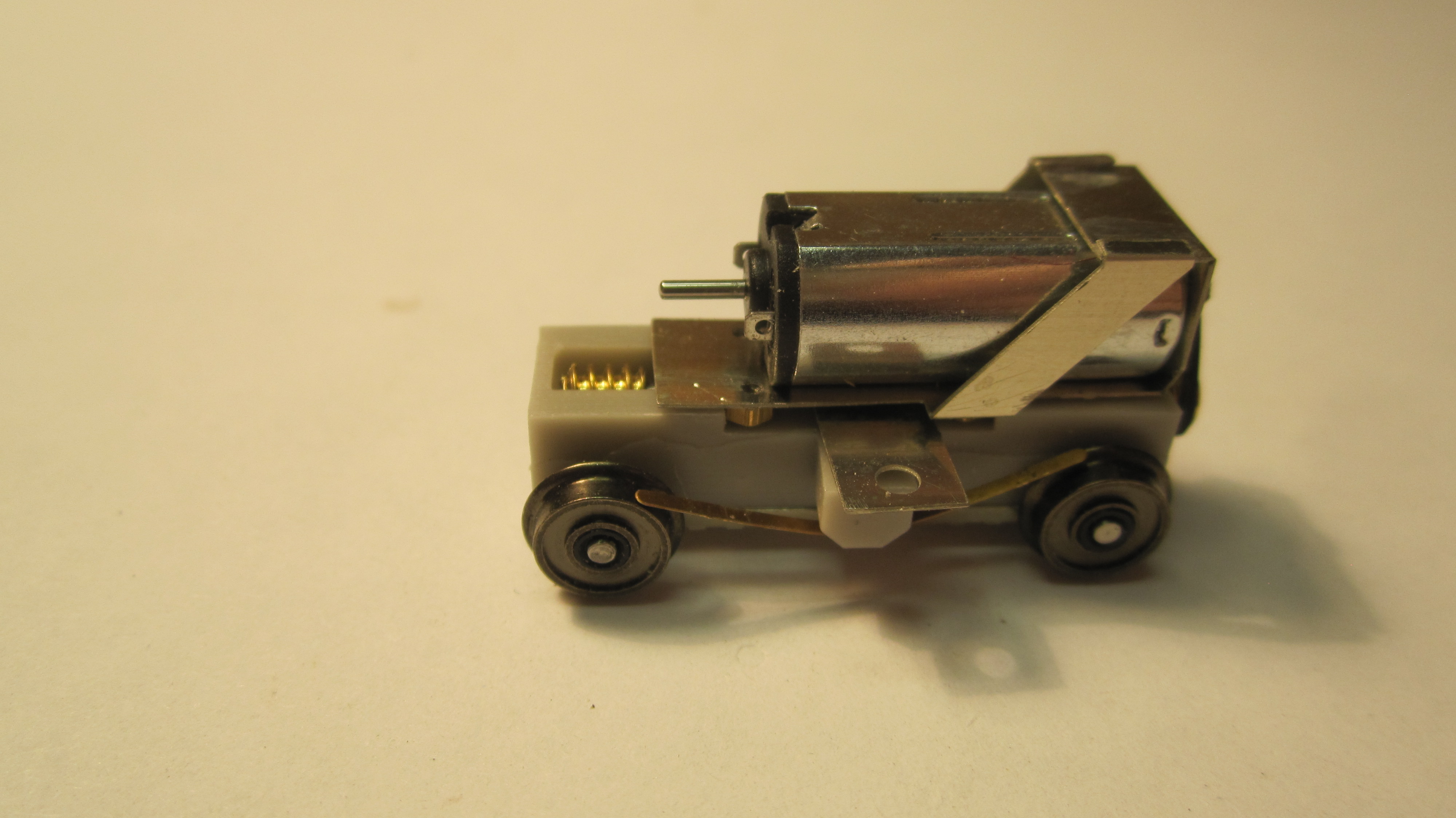

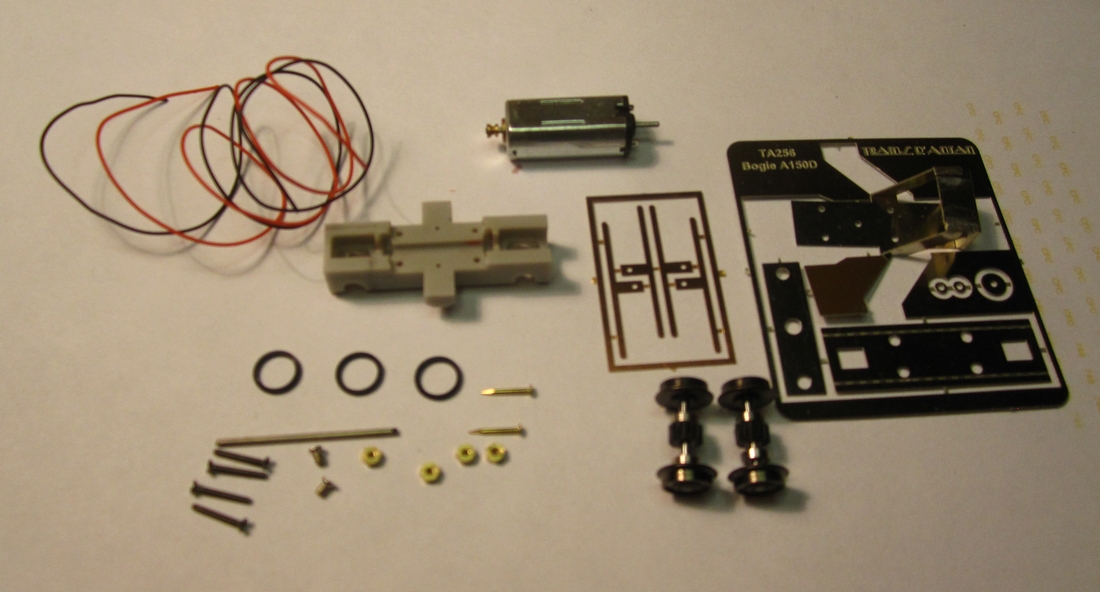

Le kit du bogie trés complet (trois courroies) est facile a assembler. 8-) (il manque sur la photo, l'arbre de transmission avec ses roulements, ses vis sans fin et la poulie :oups2: )

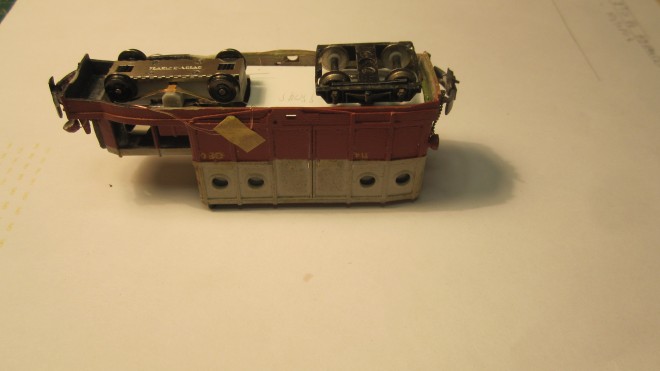

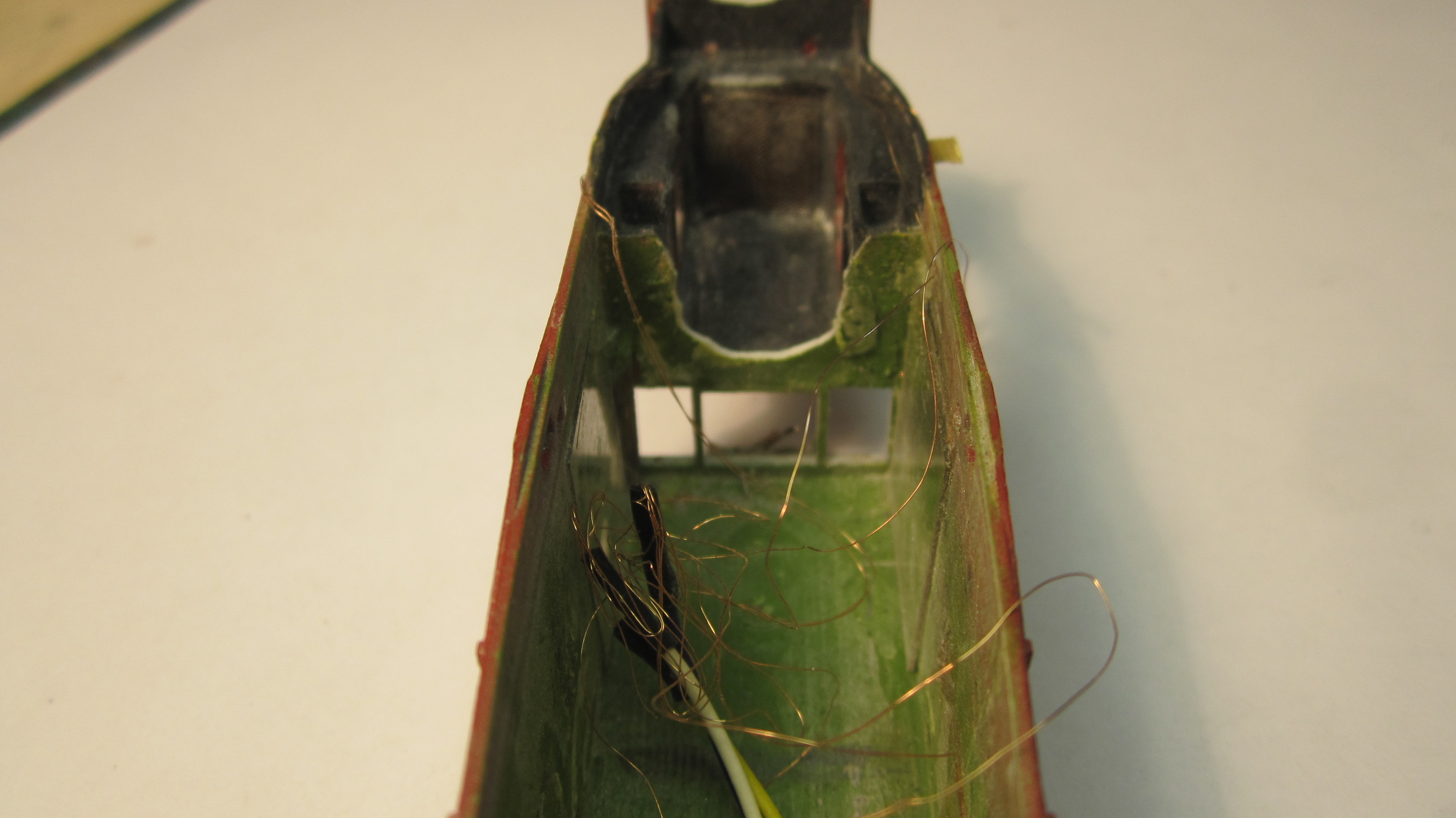

Il faut modifier légèrement la caisse en supprimant la cloison entre le compartiment moteur et la cabine.

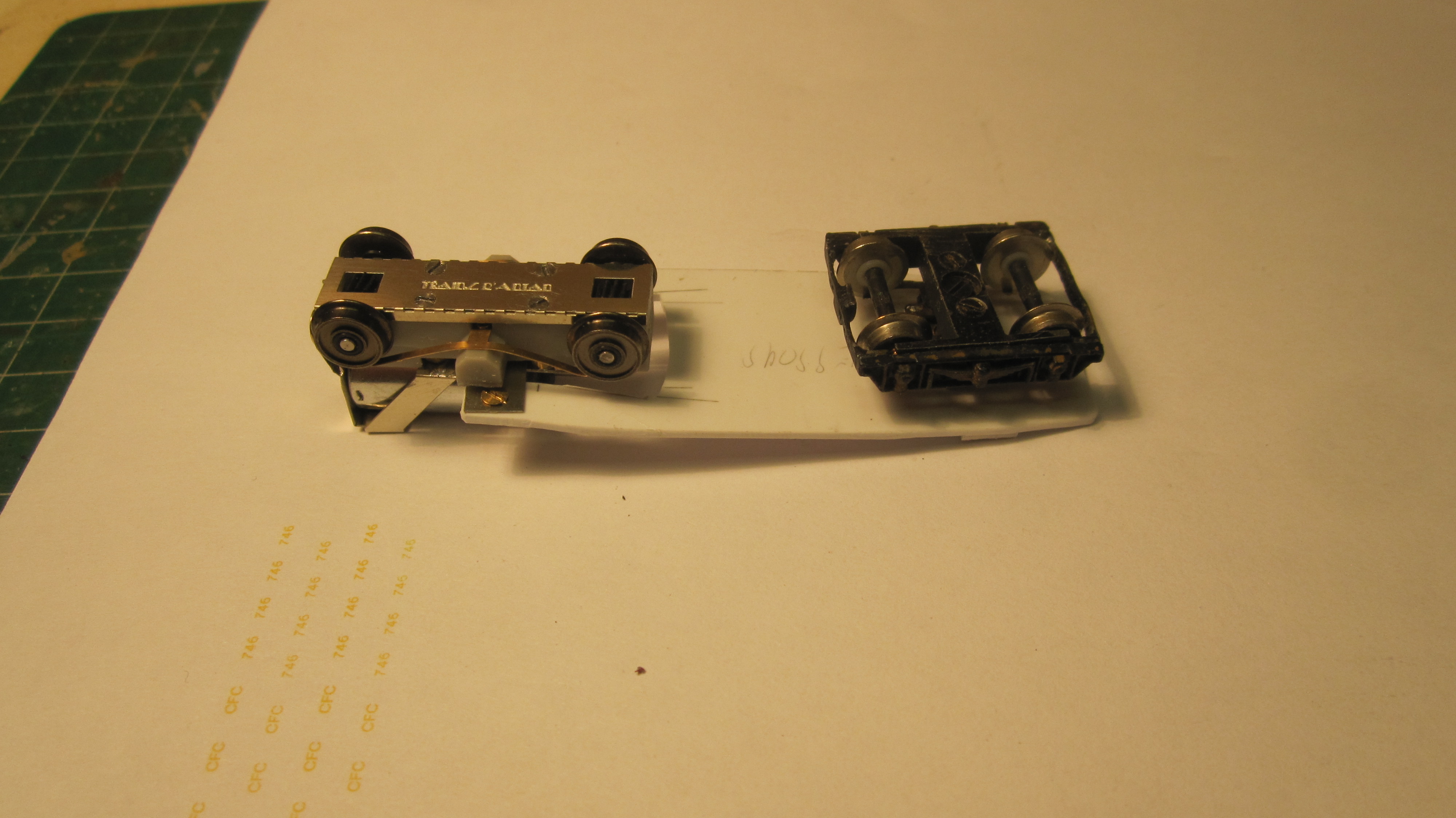

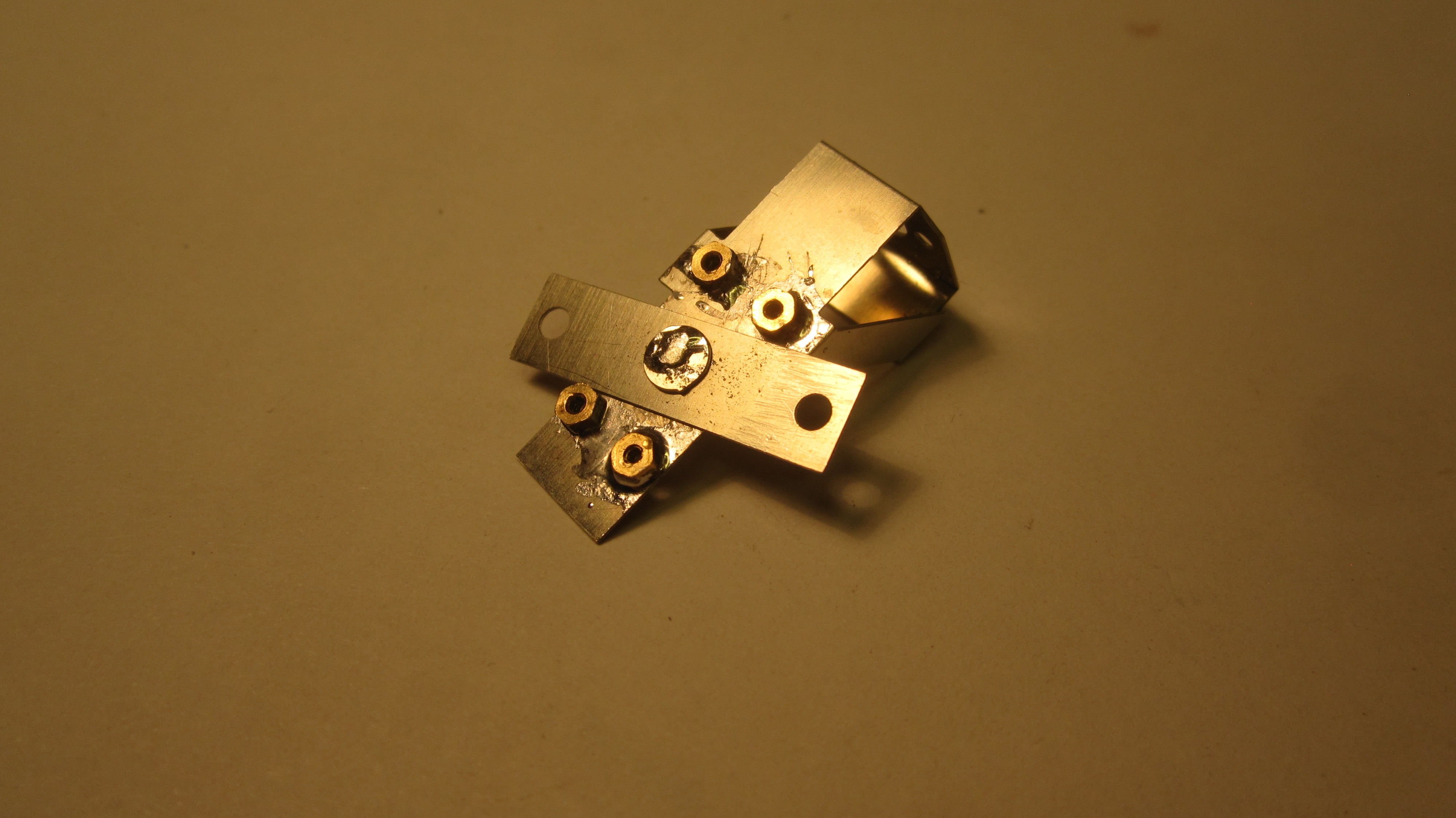

Ensuite, un nouveau châssis en carte plastique.














Et voila le travail. 8-)






Les flancs de bogie avant sont en cours d'acheminement.
Alain.
Quand on soulève un problème, la prudence conseille de ne pas rester en dessous.
Avatar de l’utilisateur
Alain

Messages: 498
Enregistré le: 04 04 2014 à 09:17
Localisation: Ajaccio

Re: Matériel roulant CFC ( Hom )

Messagepar 05mogul05 » 31 03 2020 à 09:21

Hello Alain :F5

Beaucoup plus bas que l'ancienne version #B6
Je crois que je vais motoriser le mien, statique jusqu’à maintenant #B7
u trinighellu
Avatar de l’utilisateur
05mogul05

Messages: 1360
Enregistré le: 12 11 2011 à 23:04
Localisation: gard-ardèche

Re: Matériel roulant CFC ( Hom )

Messagepar Gallavael » 31 03 2020 à 13:44

Les locotracteurs passent mais mon admiration reste :rod_coeur
Train d'Antan fourni des flancs de boggies ou tu vas utiliser les Mougel ?
Les Billards?? Y'a que ça de vrai!!
Avatar de l’utilisateur
Gallavael

Messages: 1391
Enregistré le: 13 08 2008 à 11:48
Localisation: Saint-Etienne/ Lyon

Re: Matériel roulant CFC ( Hom )

Messagepar Alain » 31 03 2020 à 14:39

05mogul05 a écrit:Hello Alain :F5

Beaucoup plus bas que l'ancienne version #B6
Je crois que je vais motoriser le mien, statique jusqu’à maintenant #B7


Oui,Le rendu est nettement meilleur que la version précédente. ;)
Je m'installe pour voir ton prochain 114, j'ai le temps.. :C6 :mdr2:


Gallavael a écrit:Les locotracteurs passent mais mon admiration reste :rod_coeur
Train d'Antan fourni des flancs de boggies ou tu vas utiliser les Mougel ?


Merci,
Pour les flancs de bogies, j'utilise les Mougel.
Alain.
Quand on soulève un problème, la prudence conseille de ne pas rester en dessous.
Avatar de l’utilisateur
Alain

Messages: 498
Enregistré le: 04 04 2014 à 09:17
Localisation: Ajaccio

Re: Matériel roulant CFC ( Hom )

Messagepar 05mogul05 » 31 03 2020 à 17:00

Comme moi aussi j'ai le temps, tu vas peut-être bien t’assoupir :rod_mdr2
u trinighellu
Avatar de l’utilisateur
05mogul05

Messages: 1360
Enregistré le: 12 11 2011 à 23:04
Localisation: gard-ardèche

Re: Matériel roulant CFC ( Hom )

Messagepar Tyrphon » 31 03 2020 à 22:47

Alain a écrit:Pour les flancs de bogies, j'utilise les Mougel.


oui mais... l'empattement des Mougel est bien trop grand.
Jean-Pierre "Tyrphon" Dumont
Pape de la Tyrphonisation et du ponçage des stries.
"Striez striez, On en tirera toujours quelque chose!"
http://photos.tyrphon-trains.fr/.
Avatar de l’utilisateur
Tyrphon
Exhumeur de fil

Messages: 7355
Enregistré le: 27 11 2006 à 15:32
Localisation: Rueil-Malmaison

Re: Matériel roulant CFC ( Hom )

Messagepar Alain » 01 04 2020 à 07:50

Tyrphon a écrit:
Alain a écrit:Pour les flancs de bogies, j'utilise les Mougel.


oui mais... l'empattement des Mougel est bien trop grand.


On verra à la livraison, on doit pouvoir les modifier. 8-)
Alain.
Quand on soulève un problème, la prudence conseille de ne pas rester en dessous.
Avatar de l’utilisateur
Alain

Messages: 498
Enregistré le: 04 04 2014 à 09:17
Localisation: Ajaccio

Re: Matériel roulant CFC ( Hom )

Messagepar Alain » 03 04 2020 à 10:08

Tyrphon a écrit:
Alain a écrit:Pour les flancs de bogies, j'utilise les Mougel.


oui mais... l'empattement des Mougel est bien trop grand.


Cyril avait la réponse, que j'avais complètement zappé.
http://www.passion-metrique.net/forums/viewtopic.php?f=3&t=11643&start=120#p440822

Merci Cyril. :ipb-251
Alain.
Quand on soulève un problème, la prudence conseille de ne pas rester en dessous.
Avatar de l’utilisateur
Alain

Messages: 498
Enregistré le: 04 04 2014 à 09:17
Localisation: Ajaccio

Re: Matériel roulant CFC ( Hom )

Messagepar 3DMetrique » 03 04 2020 à 13:37

Alain, c'est parti ce matin :F5
Cyril
En volume, tout est au cube, sauf la tête.

Churchill : « en cas de catastrophe, si on évacue les femmes et les enfants d’abord, c’est pour pouvoir réfléchir à une solution en silence »
Avatar de l’utilisateur
3DMetrique
Bidouilleur invétéré

Messages: 3646
Enregistré le: 27 04 2006 à 23:52
Localisation: St Simon de Pellouaille et St Pierre Quiberon

Re: Matériel roulant CFC ( Hom )

Messagepar Alain » 24 05 2020 à 17:07

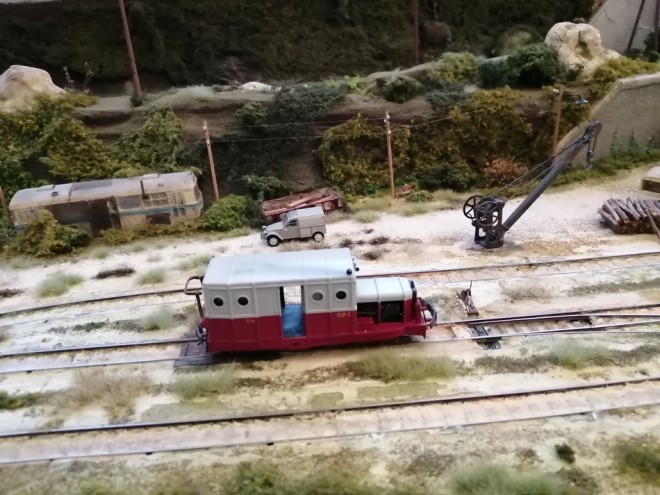

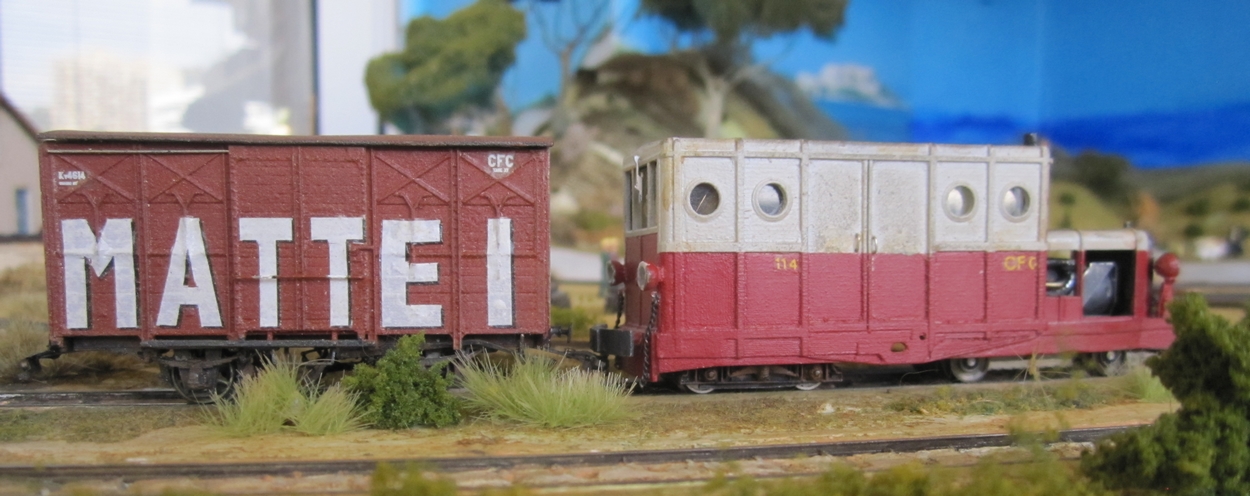

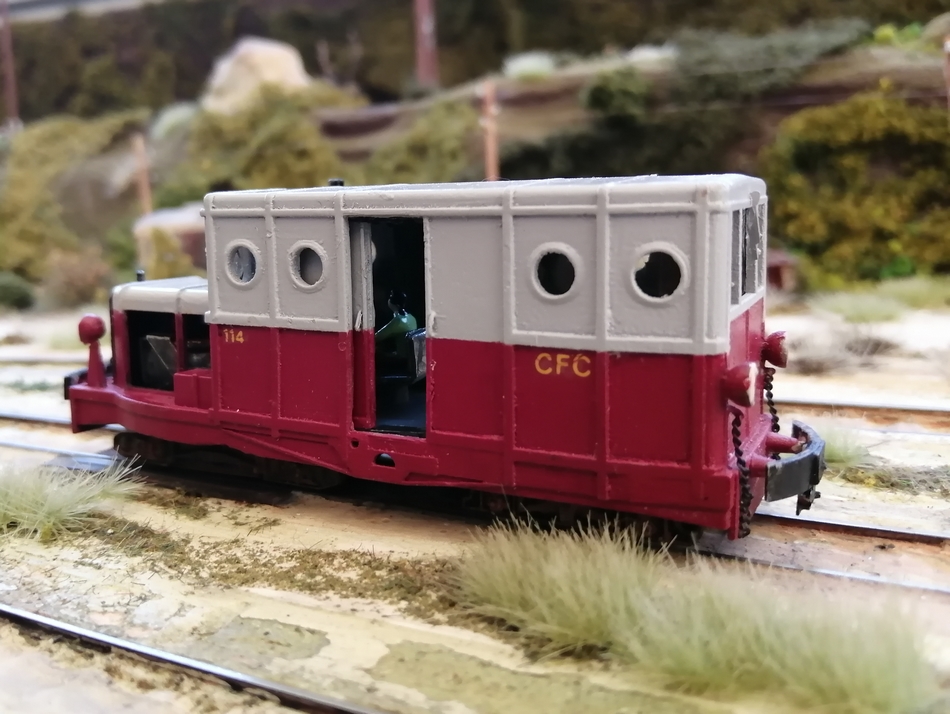

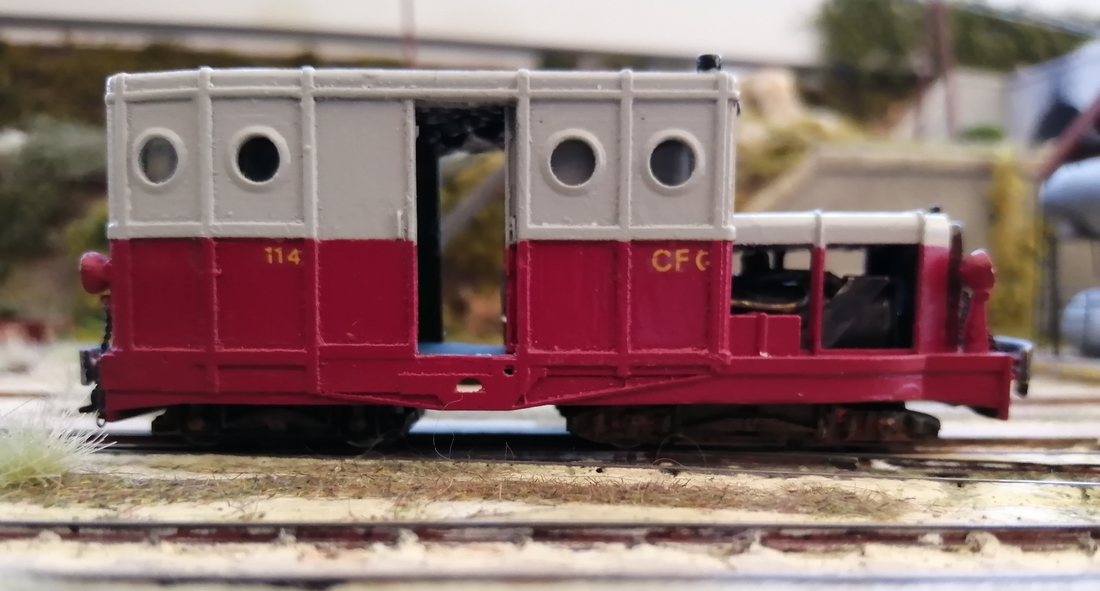

Sur la plupart des photos, le 114 a très souvent ses portes ouvertes.

La mise à niveau du modèle, grâce au bogie TDA a complètement dégagé la cabine. ;)

Il ne restait plus qu'a faire de même, ce qui permet de voir l’aménagement intérieur, réduit ici à sa plus simple expression, avec un siège rustique qui trône au milieu de la cabine. :C3


#B9

















Voila,voila...
Alain.
Quand on soulève un problème, la prudence conseille de ne pas rester en dessous.
Avatar de l’utilisateur
Alain

Messages: 498
Enregistré le: 04 04 2014 à 09:17
Localisation: Ajaccio

Re: Matériel roulant CFC ( Hom )

Messagepar pelican » 24 05 2020 à 17:11

Superbe :ok

la bête a eu plusieurs livrées ??? :D3
Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 41483
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: Matériel roulant CFC ( Hom )

Messagepar Alain » 25 05 2020 à 08:08

pelican a écrit:Superbe :ok

la bête a eu plusieurs livrées ??? :D3


Oui, de 1955 date de sa construction à 1975, livrée rouge grenat, gris; ensuite verte bandeau blanc.
Alain.
Quand on soulève un problème, la prudence conseille de ne pas rester en dessous.
Avatar de l’utilisateur
Alain

Messages: 498
Enregistré le: 04 04 2014 à 09:17
Localisation: Ajaccio
