Les toitures de Binic !!

Messagepar La Mouette » 17 04 2013 à 15:14

Ayé on démarre ce chiantissime dossier.

D'expérience je sais que le plus long c'est la mise au point de la méthode et l'appropriation des gestes.

Mais d'abord, rappel du problème :
Les toitures des façades et maisons de mon alignement au fond comportent des cheminées, à priori plutôt normal qu'elles soient là avant la couverture et force lucarnes pour lesquelles il eut été beaucoup plus évident de les coller après mise en place de la couverture d'ardoises. Mais, parce que je pense que le résultat sera meilleur j'ai fait l'inverse et donc je me retrouve à devoir découper des pièces encadrant les lucarnes et que je vais devoir littéralement glisser autour.

Méthode sur laquelle je travaille :

1°) Je prends les côtes sur le plan du toit et je le dessine dans ma CAO.

2°) Ensuite je mets en relief à l'épaisseur des plaques AP, en rajoutant les différentes coupes d'onglet que la pièce idéale devra présenter.

3°) Son contour supérieur est décalqué, renversé par symétrie et imprimé.

4°) Collé au dos d'une plaque AP, il ne me restera plus, une fois la découpe effectuée, qu'à créer les différentes coupes d'onglet et avec un peu de bol et de précision, et pas mal de jeu de lime je pense aussi :E1 , tout devrait se mettre en place au plus juste. #B6
Gilles, Modéliste Indépendant - LITR* addict
"Quand La Mouette a pieds il est temps de virer !"
"Pingouins dans les champs Hiver méchant !"
Le Guerrier Dragon a dit : "On ne facture pas la topissitude ! Ni la séductivité !!"
Monsieur et Madame Sinmalo-Alanagecépas-Delatarte ont un fils !! :rod_mdr2
La table des matières de mes élucubrations "Binicaises" !
Binic est au H0m français ce que De Gaulle est à l'Histoire de France du XXème siècle !
Avatar de l’utilisateur
La Mouette
Higgins du Velay
Higgins du Velay

Messages: 4928
Enregistré le: 16 05 2011 à 09:52
Localisation: 78 + 22 = 100% à L'Ouest !!!

Re: Les toitures de Binic !!

Messagepar Zébu » 17 04 2013 à 16:40

Travail de bénédictins.
J'ai hâte de voir.
Directeur technique des Saroulmapoul
Great Officer of CQFD
Avatar de l’utilisateur
Zébu
Gredin !! Captain Couque

Messages: 14539
Enregistré le: 01 03 2008 à 17:34
Localisation: Gelbique quasi méridionale.

Re: Les toitures de Binic !!

Messagepar La Mouette » 17 04 2013 à 17:21

On saura bientôt si ça fonctionne, le premier patron est collé. Une seule lucarne pour le moment pour tester avant d'attaquer les toits qui en comportent jusqu'à 3 !

Une fois ce dossier merdeux derrière mois, je commanderai les huisseries chez DIM 3D et je te ferai parvenir le fichier de découpe des persiennes et volets zébunouchet. #B5
Gilles, Modéliste Indépendant - LITR* addict
"Quand La Mouette a pieds il est temps de virer !"
"Pingouins dans les champs Hiver méchant !"
Le Guerrier Dragon a dit : "On ne facture pas la topissitude ! Ni la séductivité !!"
Monsieur et Madame Sinmalo-Alanagecépas-Delatarte ont un fils !! :rod_mdr2
La table des matières de mes élucubrations "Binicaises" !
Binic est au H0m français ce que De Gaulle est à l'Histoire de France du XXème siècle !
Avatar de l’utilisateur
La Mouette
Higgins du Velay
Higgins du Velay

Messages: 4928
Enregistré le: 16 05 2011 à 09:52
Localisation: 78 + 22 = 100% à L'Ouest !!!

Re: Les toitures de Binic !!

Messagepar La Mouette » 17 04 2013 à 18:13

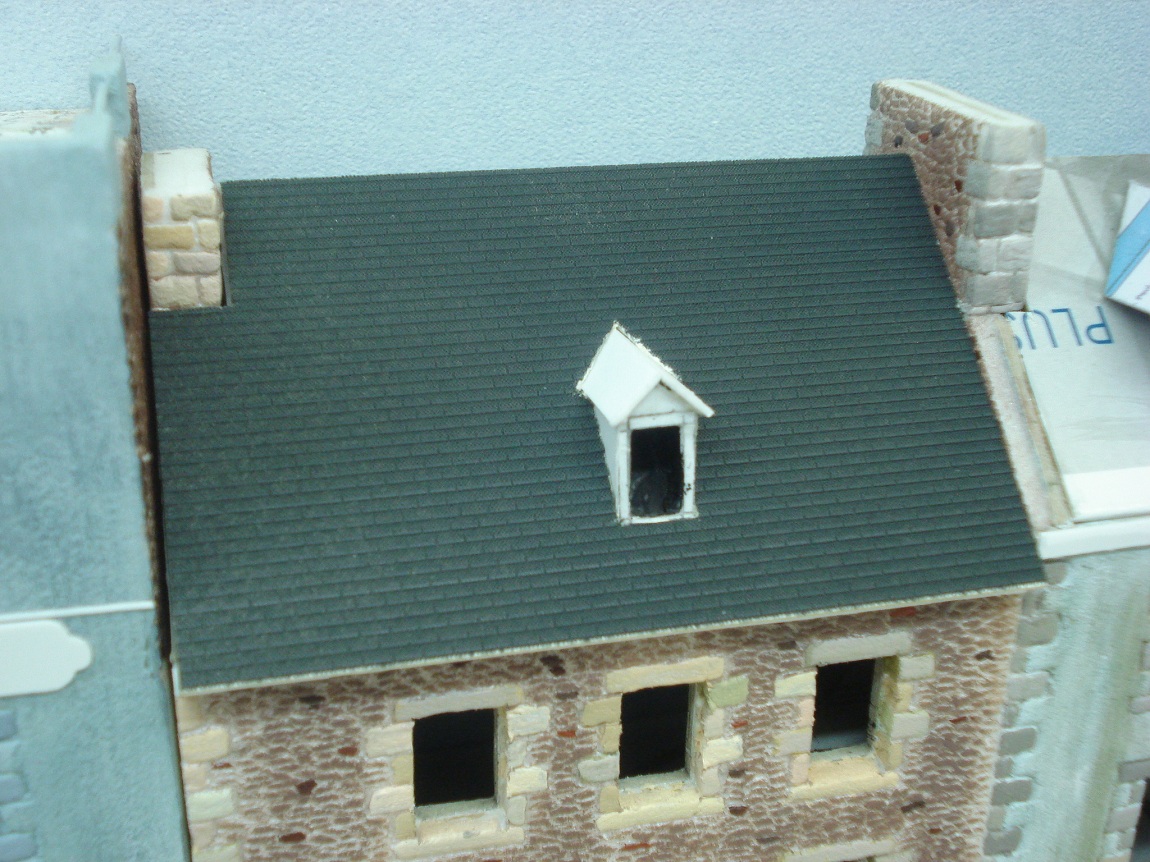

Du très simple :

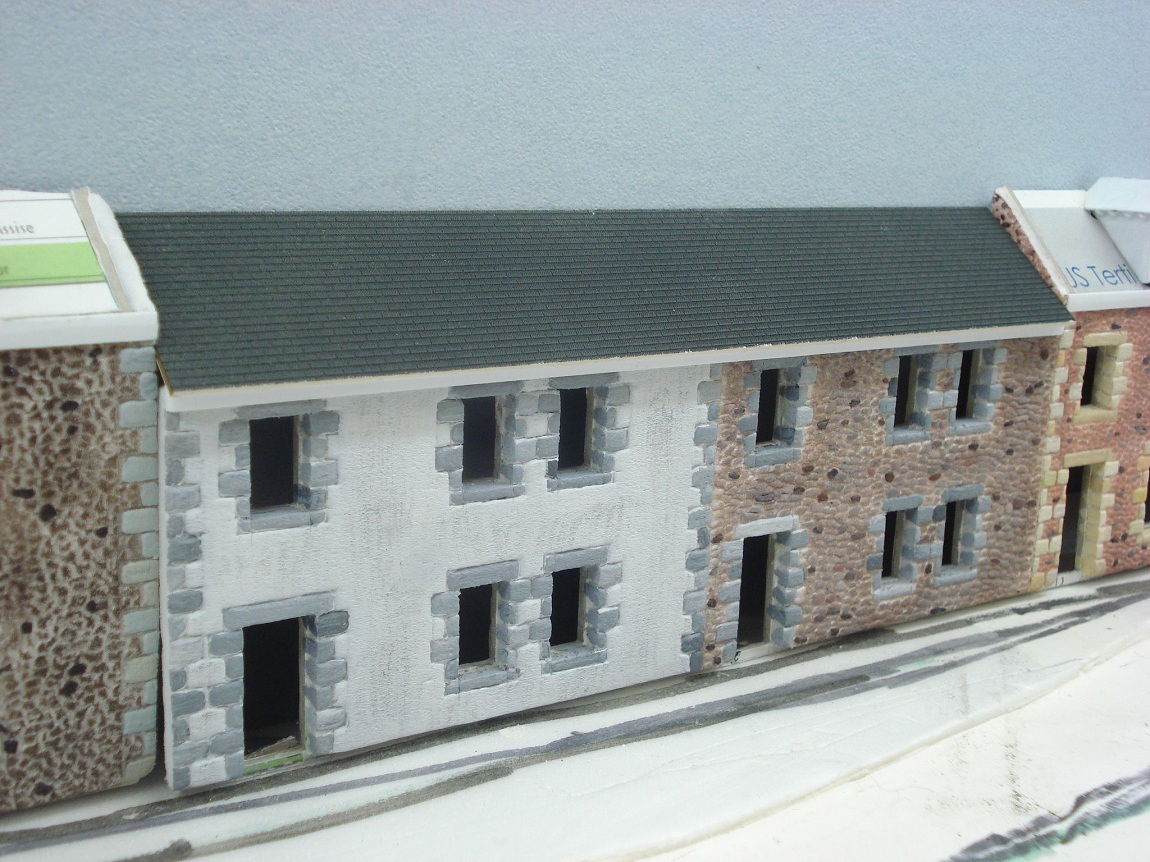

Du déjà un peu plus compliqué :



Pas si mal pour un "proto" ! Non ? ;)
