Wattigny - Berlancourt, mon réseau HO-HOm

Messagepar Tyrphon » 22 03 2012 à 00:04

Et voila, je viens de m'y remettre!
Ça faisait plus de 10 ans que je n'avais plus de réseau fixe pour mon matériel HO et HOm. La dernière tentative avait été interrompue par mon déménagement.

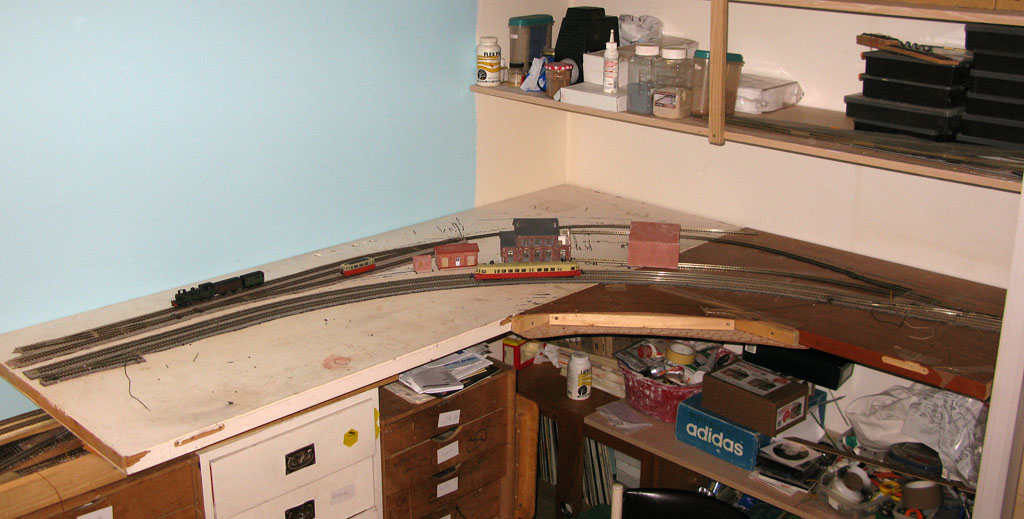

Voici l'état du chantier:


Une gare de passage en courbe style Nord, avac en arrière-plan le terminus d'une voie métrique.

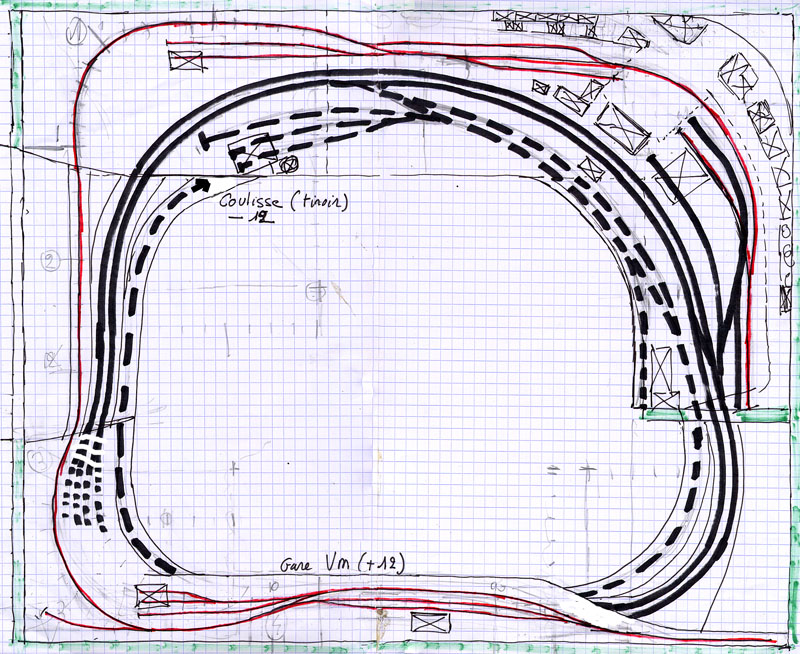

Et voici le croquis, vite fait ce soir, du projet complet:


En noir gras plein, les voies SNCF.
En rouge, la voie métrique.
En noir gras pointillé, une voie normale secondaire.

L'autre terminus de la voie métrique (en bas) sera situé au-dessus de la voie normale SNCF, qui comportera une voie d'évitement cachée dans chaque sens. Son plan n'est encore qu'une vague esquisse.
La voie normale secondaire servira également d'accès à une dizaine de voies de stockage situées sous le plateau principal (en haut du plan) et disposées sur un grand plateau pivotant (si j'arrive à mettre au point le système). Dans mes élucubrations les plus folles, je verrais bien un 3e rail sur cette voie normale secondaire et sur certaines des voies de stockage, mais cela necessiterait un cisaillage des voies SNCF.
Il y aura plein de parties amovibles, devant la fenêtre et devant la porte. Celles situées devant la fenêtre devraient pouvoir rester en place plusieurs jours. Pour celles situées devant la porte, comme le plateau est situé à 1,30m du sol, je devrais encore pouvoir passer en-dessous sans trop de peine.
Bon, il y a encore du travail, mais je vais essayer de disposer au plus tôt de voies pour faire tourner mon matériel.
Jean-Pierre "Tyrphon" Dumont
Pape de la Tyrphonisation et du ponçage des stries.
"Striez striez, On en tirera toujours quelque chose!"
http://photos.tyrphon-trains.fr/.
Avatar de l’utilisateur
Tyrphon
Exhumeur de fil

Messages: 7247
Enregistré le: 27 11 2006 à 15:32
Localisation: Rueil-Malmaison

Re: Un nouveau réseau HO-HOm

Messagepar Storm » 22 03 2012 à 00:13

Tu disposés de quelle surface totale JP?


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 19353
Enregistré le: 24 04 2006 à 23:54
Localisation: Sarcelles (95)

Re: Un nouveau réseau HO-HOm

Messagepar Tyrphon » 22 03 2012 à 00:51

3,40m X 2,80... et je dois encore pouvoir dormir et bricoler dans la chambre!
Jean-Pierre "Tyrphon" Dumont
Pape de la Tyrphonisation et du ponçage des stries.
"Striez striez, On en tirera toujours quelque chose!"
http://photos.tyrphon-trains.fr/.
Avatar de l’utilisateur
Tyrphon
Exhumeur de fil

Messages: 7247
Enregistré le: 27 11 2006 à 15:32
Localisation: Rueil-Malmaison

Re: Un nouveau réseau HO-HOm

Messagepar rail1435 » 22 03 2012 à 08:51

Joli réseau VM/VN en perspective.
Avatar de l’utilisateur
rail1435
Steward

Messages: 6471
Enregistré le: 14 09 2008 à 16:50
Localisation: Genève

Re: Un nouveau réseau HO-HOm

Messagepar pelican » 22 03 2012 à 09:28

Tyrphon a écrit:3,40m X 2,80... et je dois encore pouvoir dormir et bricoler dans la chambre!

la solution Tyrphon ... :rod_siflet C7

Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 40983
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: Un nouveau réseau HO-HOm

Messagepar SteamyStef » 22 03 2012 à 09:32

Nous allons suivre cela...
Il y aura certainement de bonnes idées #B2

Stef
Steamy Stef
CAV 1276
Un peu de modélisme, tard le soir
Avatar de l’utilisateur
SteamyStef

Messages: 4265
Enregistré le: 27 04 2006 à 23:51
Localisation: Erpent, Belgique

Re: Un nouveau réseau HO-HOm

Messagepar YVES » 22 03 2012 à 10:15

Tout c'h Nord chez l'Tyrphon !
- Une ligne SNCF pour regardez passer les trains.
- De la VNS, avec un petit air de Boilleux-Marquion, ou de Vélu.
- Le chemins de fer du Cambraisis en voie métrique, pour manoeuvrer.
Les soirées ferroviaires vont être trés animées.
E2 E2 E2
Vive SACM et FUF Haine Saint Pierre - Une GOLWE sinon rien !
YVES

Messages: 16530
Enregistré le: 09 03 2008 à 21:06
Localisation: Picardie

Re: Un nouveau réseau HO-HOm

Messagepar Tyrphon » 22 03 2012 à 10:39

Merci pour vos encouragements.
Je cherche des noms pour mes gares, des noms qui évoquent la région de St Quentin, mais un peu rigolos. Alors, si vous avez des idées, je suis preneur!
DFans le passé, quand j'étais pas branché moins branché "Nord-Pas-de-Calais" ou "Picardie", j'utilidsais toujours Cessy, avec ses différentes déclinaisons: Cessy-Lancieux, Cessy-Gare, Cessy-Ville, Cessy-Métrique, Cessy-Pont.
Mais je cherche quelque chose de plus typique.
Jean-Pierre "Tyrphon" Dumont
Pape de la Tyrphonisation et du ponçage des stries.
"Striez striez, On en tirera toujours quelque chose!"
http://photos.tyrphon-trains.fr/.
Avatar de l’utilisateur
Tyrphon
Exhumeur de fil

Messages: 7247
Enregistré le: 27 11 2006 à 15:32
Localisation: Rueil-Malmaison

Re: Un nouveau réseau HO-HOm

Messagepar Buffalo Bill » 22 03 2012 à 11:17

"comme le plateau est situé à 1,30m du sol, je devrais encore pouvoir passer en-dessous sans trop de peine." D9
Cher Tyrphon je ne te savais pas champion de limbo !......attention le lumbago est plus courant à nos ages et moins facile à danser.... C7 :rod_mdr2
Avatar de l’utilisateur
Buffalo Bill

Messages: 2965
Enregistré le: 30 01 2011 à 14:06
Localisation: Charente

Re: Un nouveau réseau HO-HOm

Messagepar mikado » 22 03 2012 à 12:29

Joli projet Tyrphon ! #B6
Moi, ça me plait bien cette cohabitation VN/VM !
As-tu prévu une plaque côté droit au niveau de ta gare VN/VM ?
Jean-Michel
Avatar de l’utilisateur
mikado

Messages: 1920
Enregistré le: 03 12 2008 à 16:00
Localisation: Issy les Moulineaux (92)

Re: Un nouveau réseau HO-HOm

Messagepar chamb07 » 22 03 2012 à 12:44

Tyrphon a écrit:3,40m X 2,80... et je dois encore pouvoir dormir et bricoler dans la chambre!


le lit est au milieu :H1

bon courage dans ce beau projet! E2
Ardéchois coeur fidèle
Avatar de l’utilisateur
chamb07

Messages: 580
Enregistré le: 04 10 2011 à 22:36
Localisation: LE CHEYLARD

Re: Un nouveau réseau HO-HOm

Messagepar Victor le chat » 23 03 2012 à 17:33

pelican a écrit:la solution Tyrphon ... :rod_siflet C7
[ http://img.over-blog.com/481x237/1/37/24/88/Lit_Placard_1b.JPG ]

:rod_mdr2 :rod_mdr2 :rod_mdr2 :rod_mdr2 :rod_mdr2 beau projet Tyrphon ! #B6 #B6 E2
Clément, envoyé spécial des Chemins de fer de Provence sur PME :maitre:
"Bonjour chez vous !" :F5
s(x,t)=A.cos(kx+Ψ).cos(ωt+φ)
Avatar de l’utilisateur
Victor le chat
Smiley's addict and chatterbox !

Messages: 5704
Enregistré le: 17 07 2011 à 15:50
Localisation: Cluny

Re: Un nouveau réseau HO-HOm

Messagepar YVES » 23 03 2012 à 21:05

Tu oublies Cessy-cité...
J'avais aussi pensé que tu pourrais faire un BV assez original dans le style Caudry, surtout avant la première guerre mondiale, Idem pour les bâtiments métriques.
Par contre, plus sérieusement, le "Y" dans la toponymie du Nord-Picardie, indiquait souvent une présence lointaine des Francs.
:D :D :D
Vive SACM et FUF Haine Saint Pierre - Une GOLWE sinon rien !
YVES

Messages: 16530
Enregistré le: 09 03 2008 à 21:06
Localisation: Picardie

Re: Un nouveau réseau HO-HOm

Messagepar Tyrphon » 25 03 2012 à 00:07

L'architecture et la disposition exacte du terminus de la voie métrique, ainsi que les dispositions des remises, ateliers, garages... à chaque extrémité de la ligne ne sont pas encore fixées. Il y aura bien sûr deux plaques tournantes. Cela dit, il faudra rester modeste.
J'envisage de rendre le terminus HOm transportable en vue d'expositions (si le Grand Architecte me prête vie).
Jean-Pierre "Tyrphon" Dumont
Pape de la Tyrphonisation et du ponçage des stries.
"Striez striez, On en tirera toujours quelque chose!"
http://photos.tyrphon-trains.fr/.
Avatar de l’utilisateur
Tyrphon
Exhumeur de fil

Messages: 7247
Enregistré le: 27 11 2006 à 15:32
Localisation: Rueil-Malmaison

Re: Un nouveau réseau HO-HOm

Messagepar Victor le chat » 25 03 2012 à 09:57

Comme c'est un réseau d'inspiration nord, moi je pense que j'aurai peut-être électrifié un peu de tout cela (métrique bien sur !) pour donner une ambiance SNCV :rod_coeur
Clément, envoyé spécial des Chemins de fer de Provence sur PME :maitre:
"Bonjour chez vous !" :F5
s(x,t)=A.cos(kx+Ψ).cos(ωt+φ)
Avatar de l’utilisateur
Victor le chat
Smiley's addict and chatterbox !

Messages: 5704
Enregistré le: 17 07 2011 à 15:50
Localisation: Cluny
