par **pelican** » 18 07 2006 à 09:06

on entend souvent que le modélisme ferroviaire coute cher et que ça prend de la place, sans compter le temps qu'il faut passer pour réaliser un réseau ! bah ouiche !! je vais vous démontrer qu'il y a moyen de réaliser un petit réseau qui ne prend pas de place, qui ne coute pas cher et qui a été construit en très peu de temps (quelques caractéristiques :
- les dimentions : 85 cm sur 45 cm
- le cout : une bonne paire de godasses de foot pour la voie et la boiserie de la plateforme !
- le temps : 5 soirées (pendant que d'autres gugusses courraient après un ballon ! )
- l'échelle ?? ben c'est dans le titre !!
- le cout du matériel roulant ?? environ 60 € pour un petit locotracteur roco et ± 5 € pour une petite berline !
une photo pour vous allécher ??

<img src="http://hiboox.com/images/2906/5daj2zn.jpg" width="640">

la suite à demain ...

par **scoot** » 18 07 2006 à 10:13

c'est un nouveau module ? :shock:

par **pelican** » 18 07 2006 à 10:32

précisons bien que je vais décrire une partie de la construction de ce réseau ( c'est pas un module !! c'est un VRAI réseau !!

) et que d'autres se chargeront de la suite !

par **bernardhenri** » 18 07 2006 à 10:43

Il paraît qu'ils ont tout le nécessaire :idea:

par **Beyer-Garrat** » 18 07 2006 à 11:36

Même pour le ballast ! et les locos ! :H1

par **scoot** » 18 07 2006 à 11:40

moi je veux bien ballaster :lol:

par **POMidi** » 18 07 2006 à 13:07

scoot a écrit:moi je veux bien ballaster

je sais que tu est un spécialiste, je t'attends ... c'est quand tu veux. En plus c'est travail en sous-sol et c'est bien le seul endroit frais du pays actuellement.

Très amicalement.

Pierre

par **pelican** » 19 07 2006 à 08:36

héhé .. y a plus de 30 cm à ballaster !! exactement 3 m 40 !

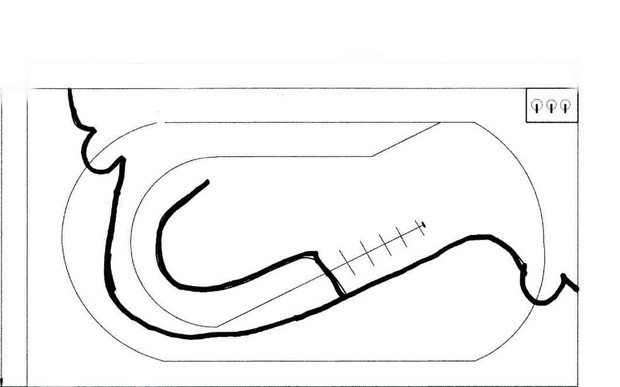

bien !! faire un réseau Hoe qui prend pas de place !! comment fait on ?? ben, on commence par un plan ! j'avais déjà les planches , un aiguillage et de la voie ! je voulais reproduire une petite carrière, avec un ovale et une voie de garage se dirigeant vers un débarcadère, pour amener les wagonnets au dessus du camion à charger ! tout un programme ! une soirée pour le plan ! après plusieurs ébauches, je me suis arreté à celui ci :

: scoot plan reseau.jpg (32.12 Kio) Vu 4689 fois

le cercle extérieur fait 40 cm de diamètre et l'intérieur 25cm ainsi, les voies ne se chevauchent pas ( ça limite les rampes) mas bon, pour égayer un peu, la voie arrière est en contrebas et cachée par un tunnel ( ah ! les tunnels !) :H2

ce qui est amusant, c'est que j'ai dessiné le plan avec une aiguille déviation droite et quand j'ai ouvert la boite , c'était une déviation vers la gauche ! bof ! suffit d'inverser le plan !

par **scoot** » 19 07 2006 à 08:58

voila un petit réseau qui me parait bien ludique

par contre 3m40 à balalster, grand défi

par **pelican** » 19 07 2006 à 09:03

on peut zapper un mètre de ballast , sous le tunnel !

par **pelican** » 20 07 2006 à 09:12

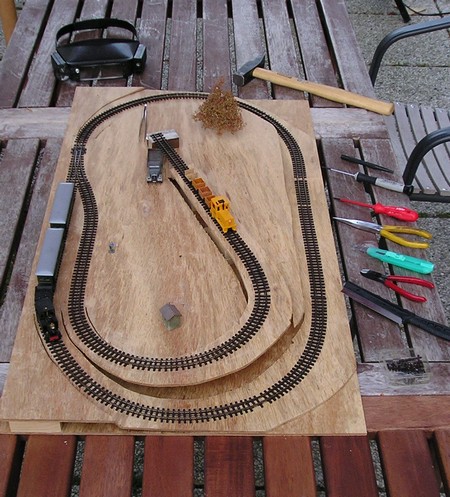

maintenant que le plan est tracé, il suffit de le reporter sur le réseau !!

d'abord, je trace les lignes droites, ensuite, pour ne pas utiliser de compas ( je l'ai pas retrouvé ! C6 ) je définis le centre des cercles de voie et à l'aide d'une latte, je reporte une multitude de petits points correspondant au cercle ! il suffit de jouer du marqueur entre les points et l'on a des courbes tout a fait acceptable ! bien vérifier avec l'aide de votre wagon ayant le gabarit le plus généreux si tout se passe bien ! avec un crayon, définir les tracés à scier ! ça prend forme !

: scoot reseau 4.jpg (102.97 Kio) Vu 4689 fois

par **pelican** » 22 07 2006 à 09:39

comme tout le monde suit avec enthousiasme, je continue !!
bon ! on a un beau tracé sur une planche !! faut découper ! comment ?? à la scie sauteuse, avec une très fine lame ! et avec une foreuse, et une mèche a bois ( la caravane passe !) d'un diamètre correspondant à la largeur de la lame ! je commence par ce qui est facile à découper, c'est à dire les tracés qui aboutissent sur le bord du réseau et je termine par les plus compliqués, ceux qui sont en plein milieu de la planche ! on fore un trou à une intersection ou un angle, et on peut attaquer avec le scie ! en 1/2 heure, tout était scié ! bien ébavurer ensuite, avec du papier de verre ou une petite ponceuse !

a plus tard, les petits amis ...

Tonton Pélican

par **Storm** » 22 07 2006 à 09:46

Comment fais tu pour bosser par cette chaleur?

par **GP_91** » 22 07 2006 à 09:48

... Si si, il y en a au moins un qui suit : Moi !!! Pour mon retour dans le ch'tit monde du modélisme je pense faire un petit "dépôt" en HOe ou m je ne sais pas encore. Donc je suis, vas-y mon gars ...

par **pelican** » 22 07 2006 à 10:13

J'ai un bureau climatisé !
Merci Gérard !! je continue donc !
