Tournenron sur l'Atable, Petit réseau HOe GEMME

Messagepar Tyrphon » 11 04 2018 à 14:43

A la suite du défi "automotrices pittoresques", je viens d'amorcer la construction d'un petit réseau HOe qui pourra trôner sur le stand GEMME en exposition et recevoir notamment les petits monstres.

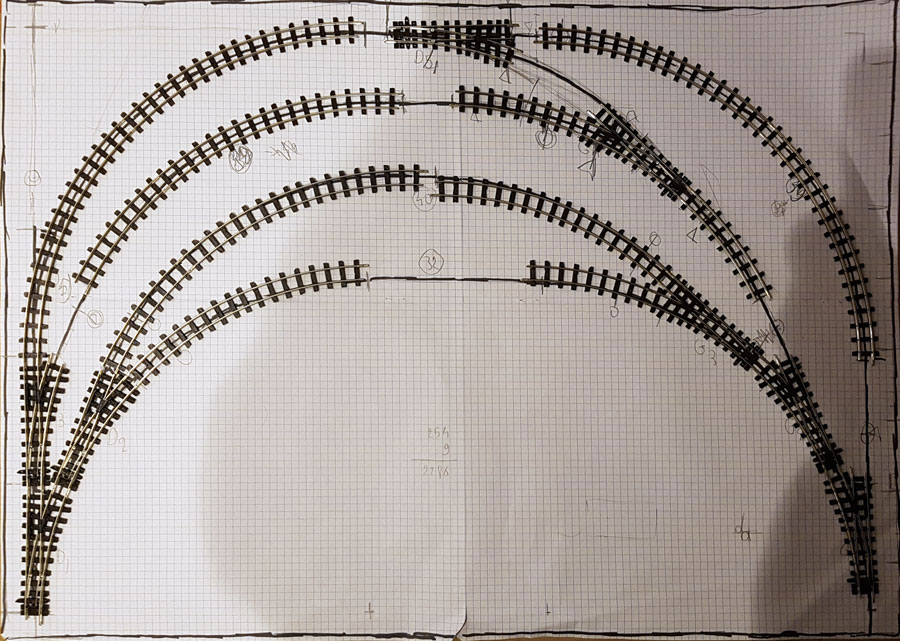

Ce réseau, fort inspiré d'une réalisation de Ramon, tiendra en deux parties (gare et coulisses) dans une grande valise. Chaque partie mesure 43 cm x63 cm.

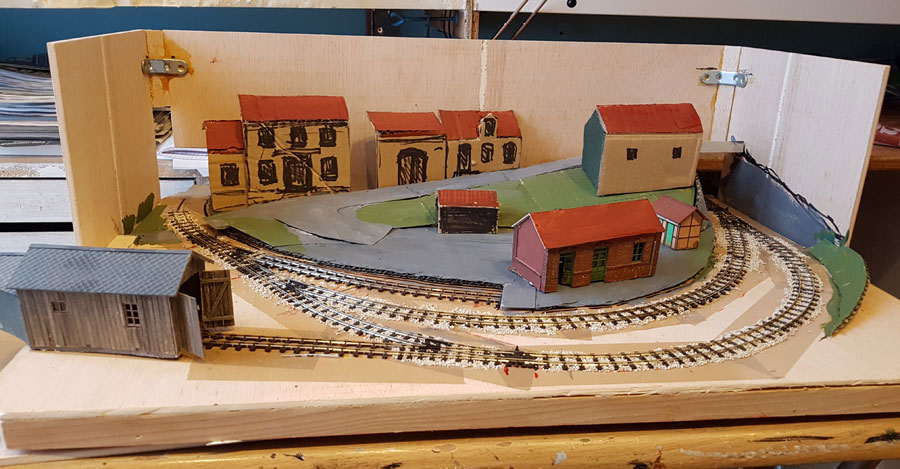

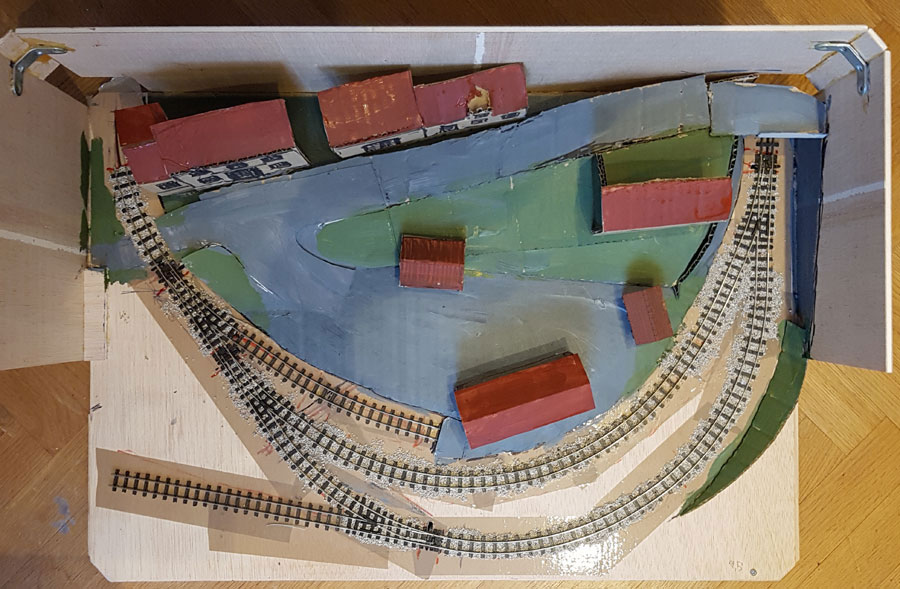

La voie de la partie gare est posée et un brouillon de décor mis en place.



Les bâtiments et personnages seront fabriqués par d'autres membres du GEMME (un plantigrade, et sans doute homme de l'Ouest, tous deux bien connus, ainsi qu'un transalpin). Une étude de faisabilité d'automatisation a été confiée à un spécialiste en la matière, bien connu également. Mais Paris ne s'est pas fait en un jour et l'important est que ça roule et que ça ne soit pas vilain... disons pour Railexpo.

Si vous voulez tout savoir sur l'évolution de ce réseau, allez là : http://forums.gemme.org/index.php/topic,1483.0.html
Jean-Pierre "Tyrphon" Dumont
Pape de la Tyrphonisation et du ponçage des stries.
"Striez striez, On en tirera toujours quelque chose!"
http://photos.tyrphon-trains.fr/.
Avatar de l’utilisateur
Tyrphon
Exhumeur de fil

Messages: 7089
Enregistré le: 27 11 2006 à 15:32
Localisation: Rueil-Malmaison

Re: Petit réseau HOe GEMME

Messagepar pelican » 12 04 2018 à 09:53

Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 39403
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: Petit réseau HOe GEMME

Messagepar Beyer-Garrat » 12 04 2018 à 10:36

Mon dieu mon dieu ! :H2 :rod_mdr2
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 19910
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit We trust !

Re: Petit réseau HOe GEMME

Messagepar Tyrphon » 12 04 2018 à 11:07

C'est pour vous donner le plaisir de vous f... de moi et de regrouper les deux sujets! :mrgreen:
Jean-Pierre "Tyrphon" Dumont
Pape de la Tyrphonisation et du ponçage des stries.
"Striez striez, On en tirera toujours quelque chose!"
http://photos.tyrphon-trains.fr/.
Avatar de l’utilisateur
Tyrphon
Exhumeur de fil

Messages: 7089
Enregistré le: 27 11 2006 à 15:32
Localisation: Rueil-Malmaison

Re: Petit réseau HOe GEMME

Messagepar Mr Béton » 12 04 2018 à 12:26

Pourquoi ne pas décorer la coulisse aussi quitte à cacher les voies dans un tunnel ?
Avatar de l’utilisateur
Mr Béton

Messages: 487
Enregistré le: 24 09 2014 à 12:21

Re: Petit réseau HOe GEMME

Messagepar Tyrphon » 12 04 2018 à 16:00

Je pense à terme décorer également la coulisse. Cette coulisse pourra représenter le dépôt principal du réseau. De toutes façons, cette coulisse sera apparente derrière la "toile de fond" de 17cm, ce qui évitera aux visiteurs de se faire mal au cou pour regarder derrière, comme ils le font toujours!
Jean-Pierre "Tyrphon" Dumont
Pape de la Tyrphonisation et du ponçage des stries.
"Striez striez, On en tirera toujours quelque chose!"
http://photos.tyrphon-trains.fr/.
Avatar de l’utilisateur
Tyrphon
Exhumeur de fil

Messages: 7089
Enregistré le: 27 11 2006 à 15:32
Localisation: Rueil-Malmaison

Re: Petit réseau HOe GEMME

Messagepar Tyrphon » 10 06 2018 à 00:19

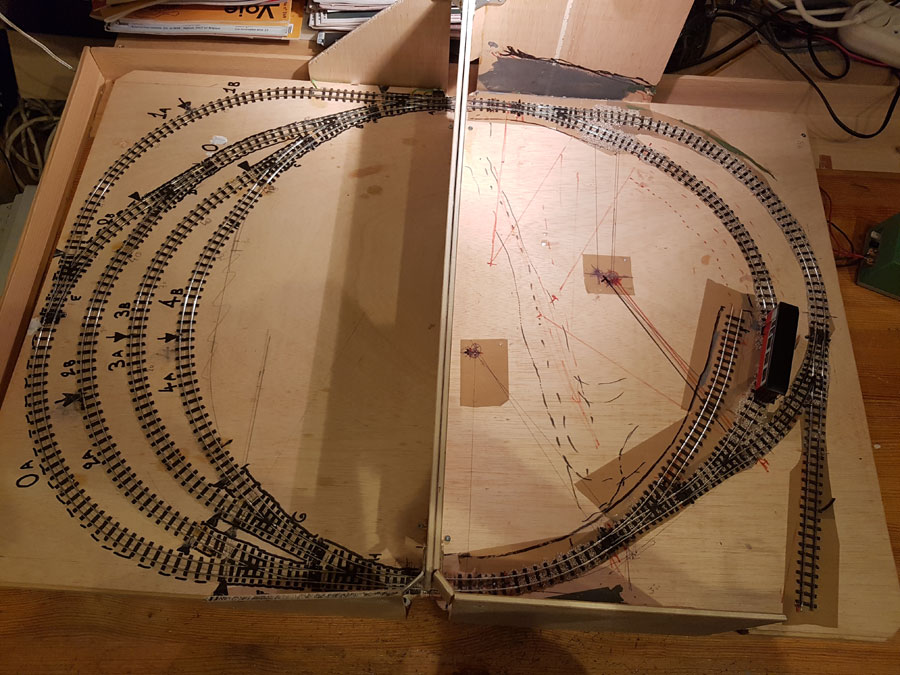

Voila, la coulisse est construite, raccordée à la première partie et, après un travail acharné, il tourne! Voir ma petite vidéo:

phpBB [video]


Contrairement à ce que je croyais, la Mh Roco passe sur les courbes et aiguilles petit rayon PECO! Youpi! :ipb-251 ;D
Bon, d'accord, on ne peut pas garer un long train, mais ce n'était pas le but recherché.
Maintenant, yapuka passer au décor, et à mon automotrice à vapeur.

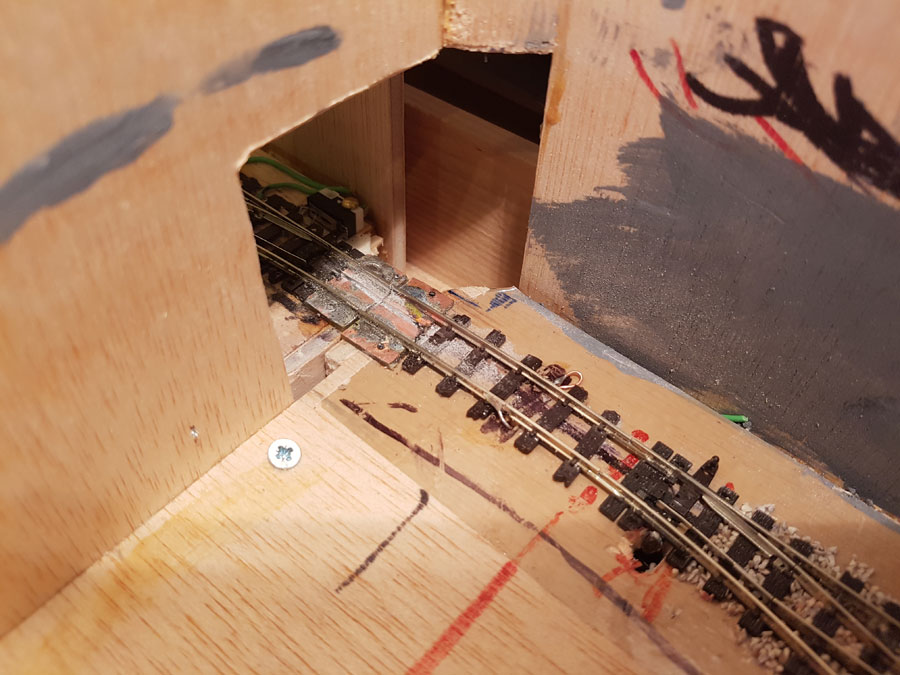

Les raccords, avec les rails soudés sur de la plaque pour circuit imprimé, après le coup de scie isolant les deux rails... et avant le coup de balai!


Et si vous voulez des détails sur l'avancement du décor, qui implique plusieurs membres du GEMME, reportez-vous au fil sur le forum GEMME:
http://forums.gemme.org/index.php/topic,1483.0.html

Déjà 16 pages d'échanges avec Gérard Huck, Bernard Junk, Franco Verzetti, plus quelques spectateurs attentifs... Vous ne pensez tout de même pas que je vais copier tout ça ici? D9
Jean-Pierre "Tyrphon" Dumont
Pape de la Tyrphonisation et du ponçage des stries.
"Striez striez, On en tirera toujours quelque chose!"
http://photos.tyrphon-trains.fr/.
Avatar de l’utilisateur
Tyrphon
Exhumeur de fil

Messages: 7089
Enregistré le: 27 11 2006 à 15:32
Localisation: Rueil-Malmaison

Re: Petit réseau HOe GEMME

Messagepar Tyrphon » 20 06 2018 à 14:35

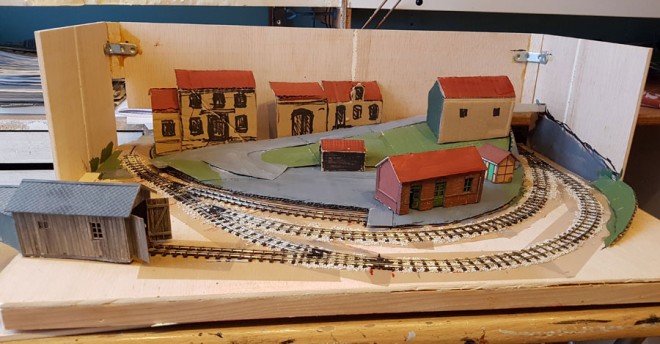

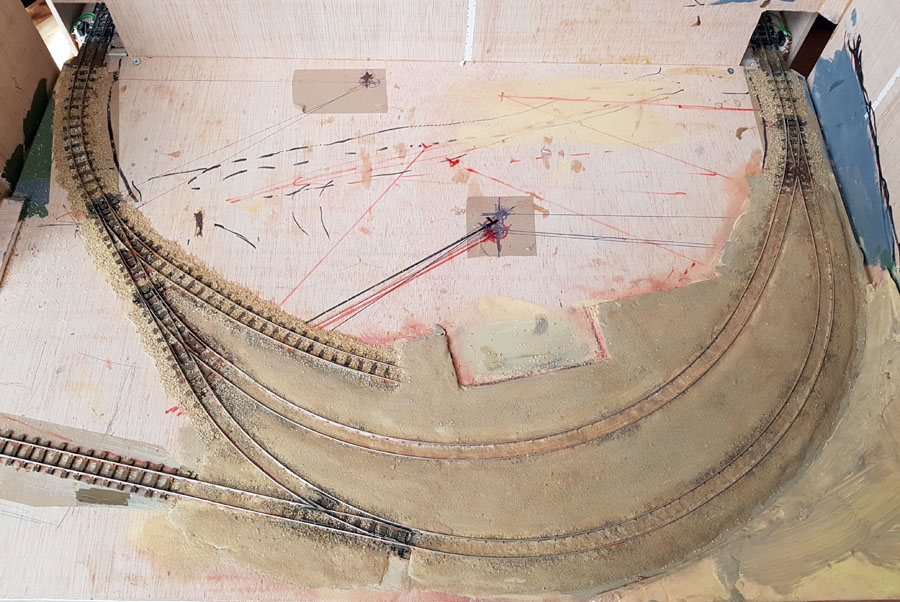

En attente des éléments de décor à fournir par les copains, j'ai noyé les rails dans le sol aux alentours de la gare avec du carton et de l'argile auto-durcissable, et j'ai recouvert le tout avec du sable fin. J'ai aussi complété le ballast.
Il me reste à vérifier que le fonctionnement reste correct.
Je fignolerai le tout, et notamment les coloris, quand j'aurai tous les éléments de décor en main.



Me voila donc au chômage technique jusqu'en septembre. De toutes façons, je pars pour deux mois dans la Creuse.
Je vais me remettre à mon automotrice HOe, et à mon réseau On30 US (s'il ne fait pas trop chaud dans son petit grenier!)
Jean-Pierre "Tyrphon" Dumont
Pape de la Tyrphonisation et du ponçage des stries.
"Striez striez, On en tirera toujours quelque chose!"
http://photos.tyrphon-trains.fr/.
Avatar de l’utilisateur
Tyrphon
Exhumeur de fil

Messages: 7089
Enregistré le: 27 11 2006 à 15:32
Localisation: Rueil-Malmaison

Re: Petit réseau HOe GEMME

Messagepar Tyrphon » 20 06 2018 à 14:55

Un petit aperçu de l'avancement du décor, avec des photos qui datent déjà d'un certain temps.

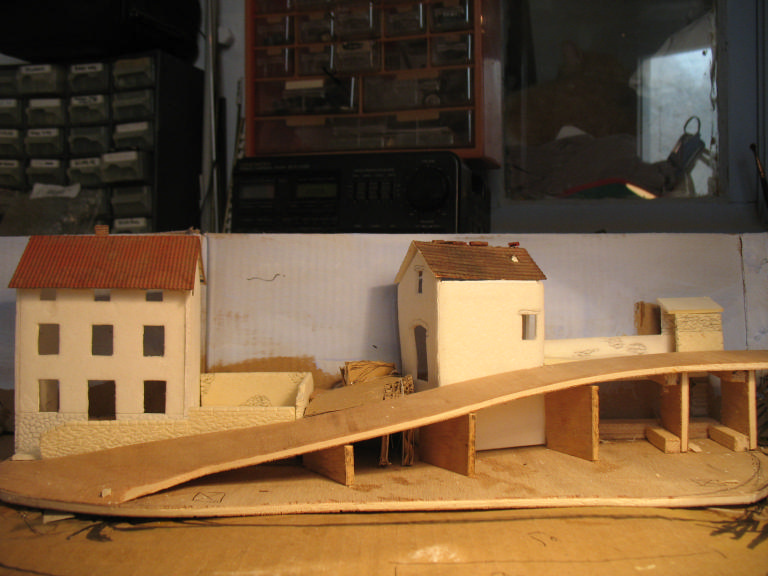

Le chantier de Gérard, quelque part dans le Vaucluse, avec une bonne vieille méthode (carton plume et cutter)...

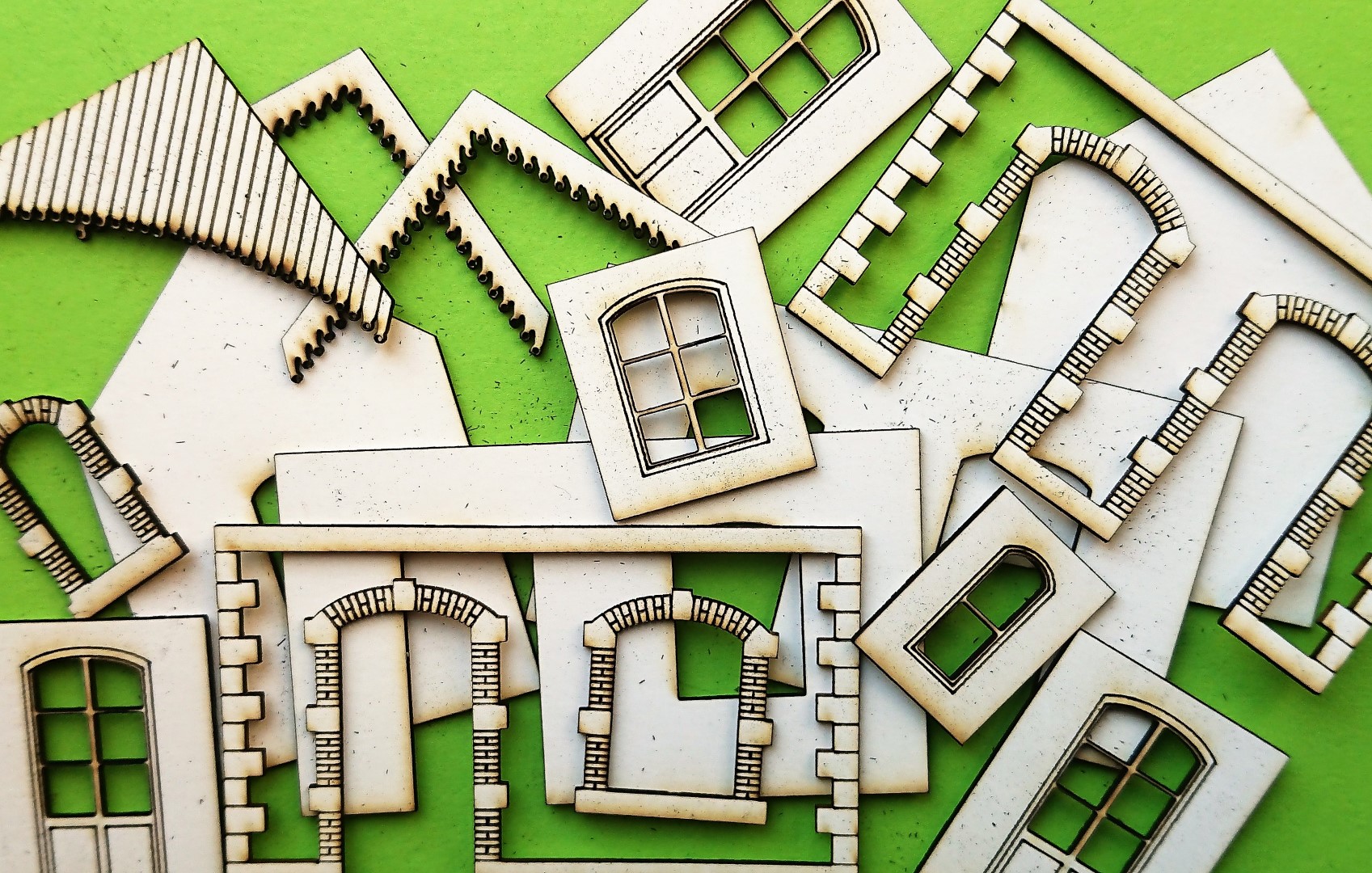

... et celui de Bernard, à Thionville, avec une découpeuse laser au top du top!



Et après, il va falloir me faire parvenir tout ça à Rueil-Malmaison!
Jean-Pierre "Tyrphon" Dumont
Pape de la Tyrphonisation et du ponçage des stries.
"Striez striez, On en tirera toujours quelque chose!"
http://photos.tyrphon-trains.fr/.
Avatar de l’utilisateur
Tyrphon
Exhumeur de fil

Messages: 7089
Enregistré le: 27 11 2006 à 15:32
Localisation: Rueil-Malmaison

Re: Petit réseau HOe GEMME

Messagepar Gérard Huck » 20 06 2018 à 17:51

Il y aura bientôt de nouvelles photos :ipb-251 :ipb-251 :ipb-251
Quant à faire parvenir mon ouvrage à Rueil... :F9 :F9 :F9
Je voudrais éviter le colis postal, ayant maintes fois été échaudé D9 D9 D9
J'aurais une possibilité de faite acheminer ça sur la Seine et Marne fin août, si après quelqu'un peut faire la liaison jusqu'à Rueil...
Avatar de l’utilisateur
Gérard Huck

Messages: 865
Enregistré le: 26 05 2008 à 17:32
Localisation: Entre Velay et Luberon

Re: Petit réseau HOe GEMME

Messagepar pelican » 21 06 2018 à 08:07

Rueil-Malmaison, c'est le bout du monde ??? :D3
Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 39403
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: Petit réseau HOe GEMME

Messagepar Gérard Huck » 21 06 2018 à 08:44

Ça fait quand même un peu loin de chez moi, non?
Avatar de l’utilisateur
Gérard Huck

Messages: 865
Enregistré le: 26 05 2008 à 17:32
Localisation: Entre Velay et Luberon

Re: Petit réseau HOe GEMME

Messagepar Tyrphon » 21 07 2018 à 21:36

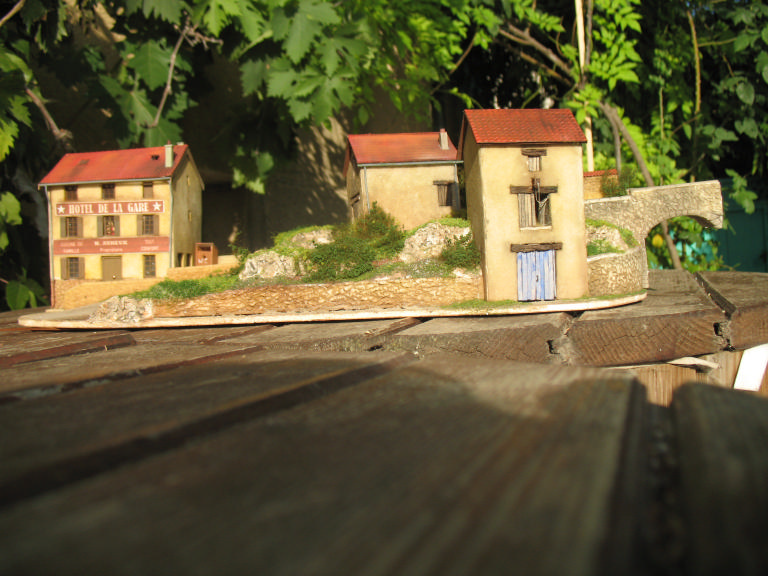

Un petit aperçu du magnifique travail de Gérard:



Il a mis la barre très haut! #B6 Il va falloir se montrer à la hauteur pour le premier plan!
Jean-Pierre "Tyrphon" Dumont
Pape de la Tyrphonisation et du ponçage des stries.
"Striez striez, On en tirera toujours quelque chose!"
http://photos.tyrphon-trains.fr/.
Avatar de l’utilisateur
Tyrphon
Exhumeur de fil

Messages: 7089
Enregistré le: 27 11 2006 à 15:32
Localisation: Rueil-Malmaison

Re: Petit réseau HOe GEMME

Messagepar Biased turkey » 09 09 2018 à 03:30

quel beau travail Gérard.

Jacques
Je ne bois jamais ... de vin ni de Rochefort
( comte Dracula )
Avatar de l’utilisateur
Biased turkey

Messages: 546
Enregistré le: 24 04 2009 à 05:45
Localisation: Montreal, Canada Eh

Re: Petit réseau HOe GEMME

Messagepar Tyrphon » 13 09 2018 à 18:29

Par des voies dignes d'échanges de documents secrets durant la guerre froide, je suis entré en possession de ce colis, photographié ici sur le plancher d'un RER anonyme...

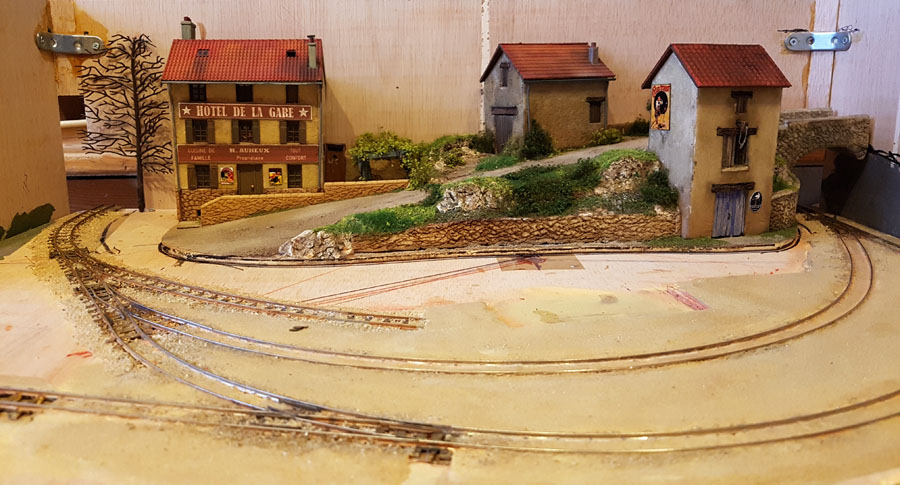

Inutile de dire que dès mon arrivée à la maison, je l'ai déballé, et j'ai mis le contenu en place sur le réseau, juste pour voir.



Waouh... c'est beau, et ce n'est pas que beau! E2

Il y aura juste à habiller la sortie à gauche. J'ai mis le squelette d'un arbre, pour voir. J'ajouterai aussi de la verdure dans les deux coins. Pour l'instant, je vais attaquer la peinture du fond de décor. Je ne sais pas pourquoi, le décor de Gérard appelle un ciel gris, voire nuageux.
Jean-Pierre "Tyrphon" Dumont
Pape de la Tyrphonisation et du ponçage des stries.
"Striez striez, On en tirera toujours quelque chose!"
http://photos.tyrphon-trains.fr/.
Avatar de l’utilisateur
Tyrphon
Exhumeur de fil

Messages: 7089
Enregistré le: 27 11 2006 à 15:32
Localisation: Rueil-Malmaison
