Messagepar camboui » 11 01 2017 à 18:59

Bonjour à tous !
Avant toutes choses, permettez-moi de vous présenter mes meilleurs voeux pour cette nouvelle année, qu'elle vous apporte joie santé bonheur et que tous vos projets se réalisent !

Perso j'attaque un nouveau projet, Vous allez me dire: Mais tes anciens réseaux qu'en a tu fais ? Et bien ils sont remisés , car ils n'ont pas bien supportés le déménagement et il y a eu des dégâts...Et n'ayant pas eu le courage de m'y remettre en 2016 à cause d'une année plus que pourrie...
Bref, du coup j'ai attaqué la construction d'un nouveau module (2mètres par 30 cms de profondeur) l'astuce réside dans le fait qu'il se replie sur lui-même à l'aide de charnières, une fois déplié il mesure 60 cms de profondeur et une coulisse à tiroir sera intégrée.Coulisse qui se retrouvera sous le réseau une fois ce dernier replié...Je sais c'est tordu :rod_siflet mais j'en avais envie...
Le fond de décor sera en medium de 3mms recourbé à ces extrémités, j'allais oublié l'essentiel; la voie sera en 9mm bien entendu et digital.Voilà pôur le moment, les plans de voies viendront bientôt, @+ Camboui

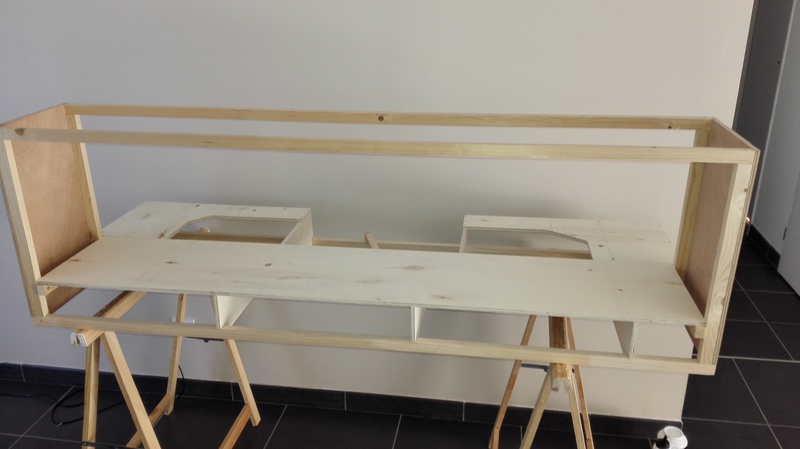

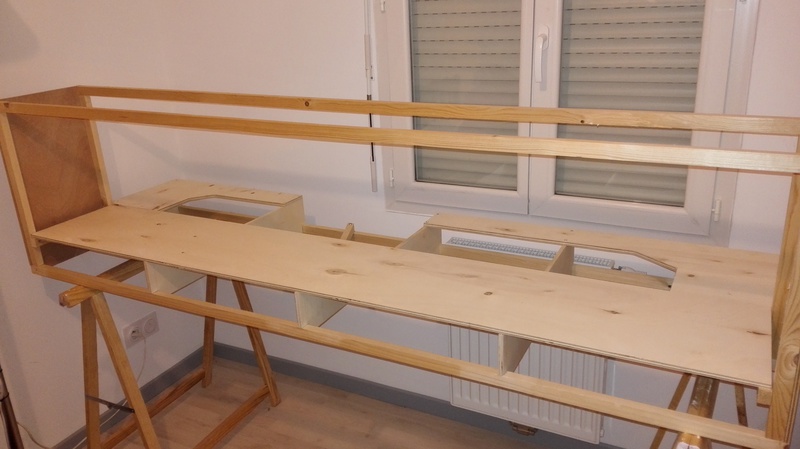

vue générale du module non déplié

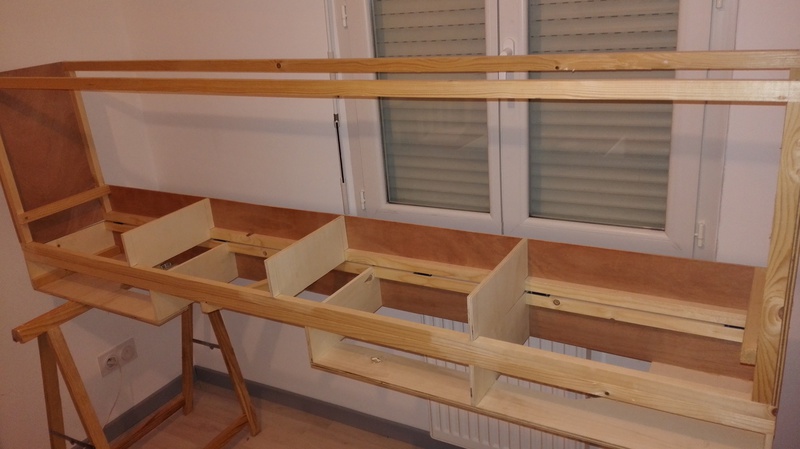

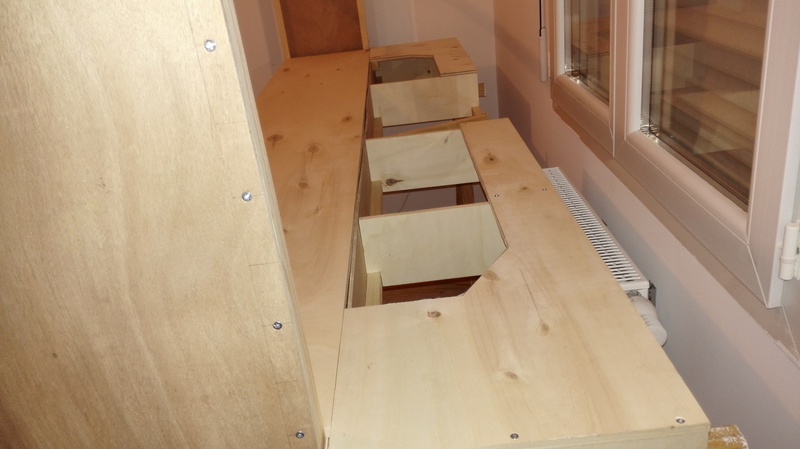

vue du module déplié,on peut apercevoir l'emplacement pour la coulisse à troir

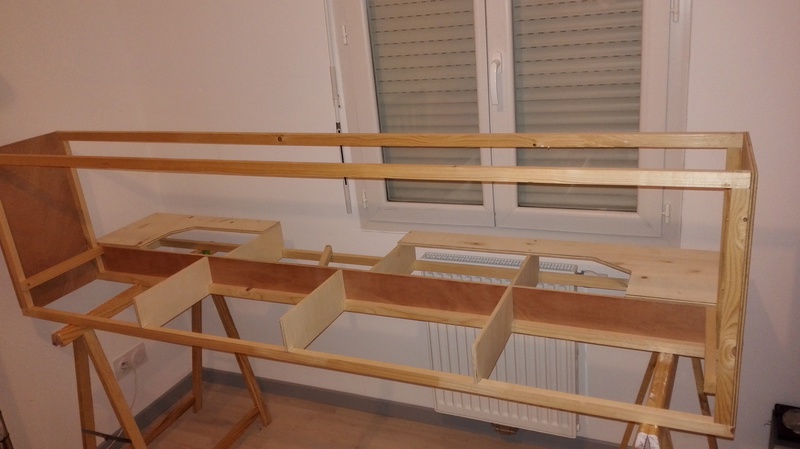

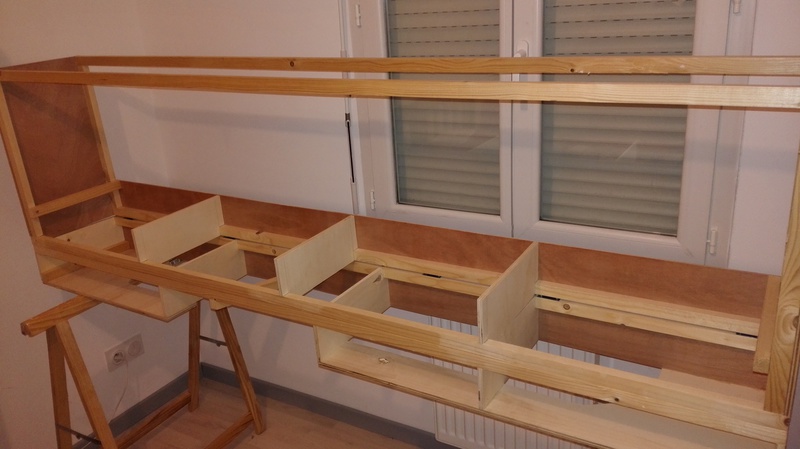

vue de l'arrière du module

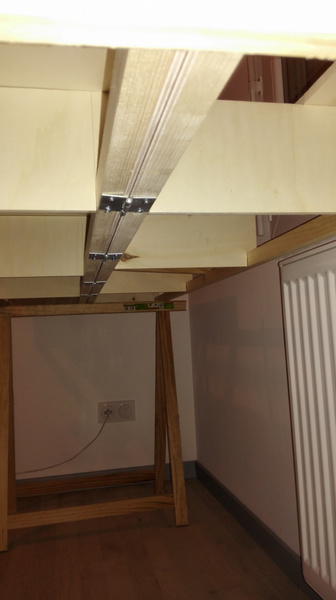

les dessous du "bazar" avec ces charnières
Pet contenu, furoncle au cul ! Jean-Marie Bigard poete du 21e siècle
Avatar de l’utilisateur
camboui

Messages: 208
Enregistré le: 07 07 2011 à 17:46

Re: Nouvelle Année, nouveau réseau !

Messagepar Storm » 11 01 2017 à 19:38

Plutôt astucieux #B6 Domage pour tes anciens modules ils étaient sympas mais il faut parfois faire table rase pour bien repartir :B3 #B5


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 17720
Enregistré le: 24 04 2006 à 22:54
Localisation: Sarcelles (95)

Re: Nouvelle Année, nouveau réseau !

Messagepar YVES » 11 01 2017 à 20:45

Belle menuiserie.
#B6 #B6 #B6
YVES

Messages: 13959
Enregistré le: 09 03 2008 à 20:06
Localisation: Picardie

Re: Nouvelle Année, nouveau réseau !

Messagepar pelican » 11 01 2017 à 21:20

bon courage :ok
Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 36039
Enregistré le: 25 04 2006 à 07:19
Localisation: Thimeon

Re: Nouvelle Année, nouveau réseau !

Messagepar camboui » 12 01 2017 à 11:35

Storm a écrit:Plutôt astucieux #B6 Domage pour tes anciens modules ils étaient sympas mais il faut parfois faire table rase pour bien repartir :B3 #B5


Tu as raison Pascal, parfois il vaut mieux tout reprendre depuis le début :maitre: Ceci dit, je ne m'avoue pas vaincu et je les reprendrais plus tard, mais là je dois avouer que l'envie de construire un module pour y faire circuler mon matériel me chatouillais depuis un moment !
@+ Camboui
Pet contenu, furoncle au cul ! Jean-Marie Bigard poete du 21e siècle
Avatar de l’utilisateur
camboui

Messages: 208
Enregistré le: 07 07 2011 à 17:46

Re: Nouvelle Année, nouveau réseau !

Messagepar Galloping Goose » 12 01 2017 à 13:27

2 mètres de long....pas trop évident à transporter, ça, même si l'option "charnière" est astucieuse....bonne continuation tout de même #B6
Bernard.

VFV addict....
Avatar de l’utilisateur
Galloping Goose
Chuck Squad

Messages: 3024
Enregistré le: 25 04 2006 à 07:55
Localisation: Clermont-Ferrand

Re: Nouvelle Année, nouveau réseau !

Messagepar camboui » 12 01 2017 à 17:30

Je me suis fais la même remarque lors de sa construction, disons que, à la maison j'ai une pièce prévue pour le laisser en place ( longue négociation avec madame...a ces femmes :rod_siflet ) et puis pour une éventuelle exposition j'ai un express dans lequel mon réseau pourrait tenir pour le transport . Je vais voir si je le laisse comme ça ou si je le raccourcis un peu, je pensais le ramener à 1m70 qui me semble pas mal.
Pet contenu, furoncle au cul ! Jean-Marie Bigard poete du 21e siècle
Avatar de l’utilisateur
camboui

Messages: 208
Enregistré le: 07 07 2011 à 17:46

Re: Nouvelle Année, nouveau réseau !

Messagepar Tyrphon » 12 01 2017 à 18:05

Mon ancien module "Vindieu-Le-Belle-Eglise" faisait 2m de long (200x50x50 environ), et je le transportais dans ma Renault 14, en long, après avoir mis à plat le dossier du siège AV droit et rabattu (ou enlevé?) le dossier AR.
Jean-Pierre "Tyrphon" Dumont
Pape de la Tyrphonisation et du ponçage des stries.
"Striez striez, On en tirera toujours quelque chose!"
http://photos.tyrphon-trains.fr/.
Avatar de l’utilisateur
Tyrphon
Exhumeur de fil

Messages: 6551
Enregistré le: 27 11 2006 à 14:32
Localisation: Rueil-Malmaison

Re: Nouvelle Année, nouveau réseau !

Messagepar camboui » 12 01 2017 à 19:10

Merci pour l'info tyrphon ,
l'idée d'un réseau de cette taille est jouable alors (je pense bien sûr au compromis place/maniabilité/transport) d'autant plus que mon module sera équipé de poignées ainsi que de roulettes amovibles pour facilité les déplacements. ;)
Pet contenu, furoncle au cul ! Jean-Marie Bigard poete du 21e siècle
Avatar de l’utilisateur
camboui

Messages: 208
Enregistré le: 07 07 2011 à 17:46

Re: Nouvelle Année, nouveau réseau !

Messagepar Patrick ze rabbit Deludin » 12 01 2017 à 19:20

:F5
Outre qu'il faut que ça rentre dans la voiture, sans oublier la place pour la "caisse à outils" et la (les) boîte(s) contenant le matériel roulant et les éléments de décor non fixés (j'aime bien changer les véhicules routiers durant une expo : ça varie un peu), il faut aussi penser à la manutention entre les stands, dans les couloirs et... dans les escaliers, parfois ! Bon, en expo, on a toujours de l'aide...
Mes modules en caisson (2 modules tête-bêche) font 100 x 50 x 50 cm, ils ne sont pas très lourds (5,6 kg) et munis de poignées, ils rentrent en travers dans le coffre (même de mes ex-Citroën AX). Mais quand il faut les sortir de la voiture, c'est déjà épique !! Car dans ce cas, des roulettes ne servent pas à grand-chose.
...Et j'en ai fait, des "Expométrique"... !!! ;)
Avatar de l’utilisateur
Patrick ze rabbit Deludin

Messages: 3127
Enregistré le: 08 10 2014 à 19:32

Re: Nouvelle Année, nouveau réseau !

Messagepar ptitrain » 12 01 2017 à 19:28

Il est vrai que le facteur poids n'est pas à négliger en relation avec les dimensions
-------------------
Patience et longueur de temps font plus que force ni que rage
Je l'aurai un jour, je l'aurai... H4
Avatar de l’utilisateur
ptitrain

Messages: 2138
Enregistré le: 11 11 2014 à 08:38
Localisation: La garenne colombes 92

Re: Nouvelle Année, nouveau réseau !

Messagepar camboui » 12 01 2017 à 20:25

Oui c'est vrai qu'il y a de nombreux facteurs à prendre en compte, le tout étant de trouver un compromis entre dimensions, masse à transporter (en plus du matériel et outils divers...) pas simple tout ça... #B8
Pet contenu, furoncle au cul ! Jean-Marie Bigard poete du 21e siècle
Avatar de l’utilisateur
camboui

Messages: 208
Enregistré le: 07 07 2011 à 17:46

Re: Nouvelle Année, nouveau réseau !

Messagepar Buffalo Bill » 12 01 2017 à 21:18

Pour savoir jusqu’où empiler dans la voiture ....c'est la petite ligne sur la carte grise du dit véhicule....PTC...sans oublier de compter le poids du "sympatique conducteur" de sa "ravissante navigatrice" et des "pleins de fluide".... :(
Certains ,de retour d'expo s'y sont fait prendre par la maréchaussée toujours vigilante :cop . "On achète quelques loco et wagons sans penser à faire un petit régime compensatoire ! pas bien ça ! " :no
Avatar de l’utilisateur
Buffalo Bill

Messages: 2906
Enregistré le: 30 01 2011 à 13:06
Localisation: Charente

Re: Nouvelle Année, nouveau réseau !

Messagepar camboui » 12 01 2017 à 22:47

:rod_mdr2
J'adore ! Perso, dans mon cas j'ai une fourgonnette , donc je peux en fourrer du bazar dedans ! :ipb-251
Pet contenu, furoncle au cul ! Jean-Marie Bigard poete du 21e siècle
Avatar de l’utilisateur
camboui

Messages: 208
Enregistré le: 07 07 2011 à 17:46

Re: Nouvelle Année, nouveau réseau !

Messagepar camboui » 29 01 2017 à 09:22

Bonjour à tous !
Bon, après avoir réfléchis longuement...( si si ça m'arrive) et d'avoir écouter les conseils des "anciens" (si je peux me permettre) j'ai raccourcis mon réseau à 1.65 mètre, car c'est vrai que pour la manipulation c'est plus pratique ( sans parler du transport et tout ce qui en découle)

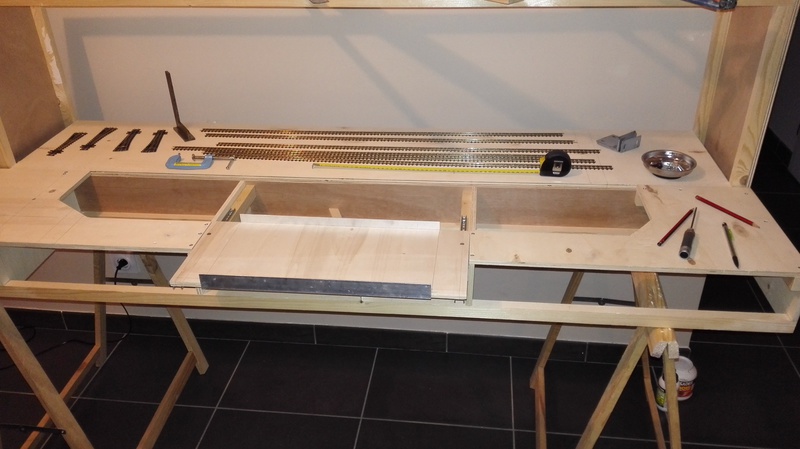

Voici quelques photos du "réseauraccourcix" :mrgreen:

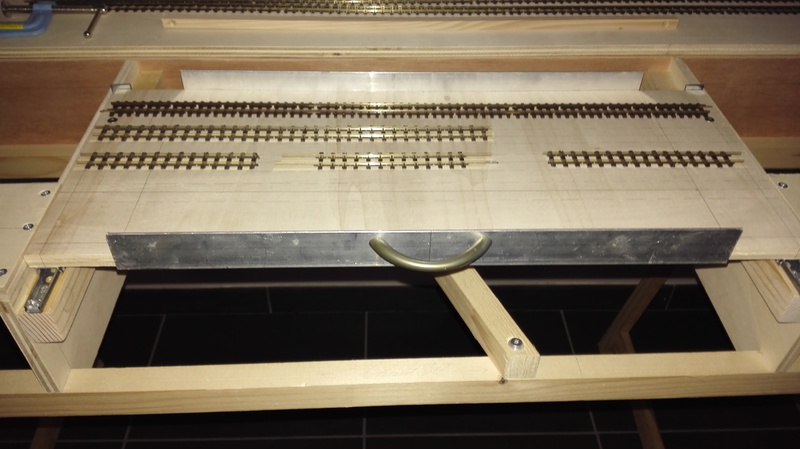

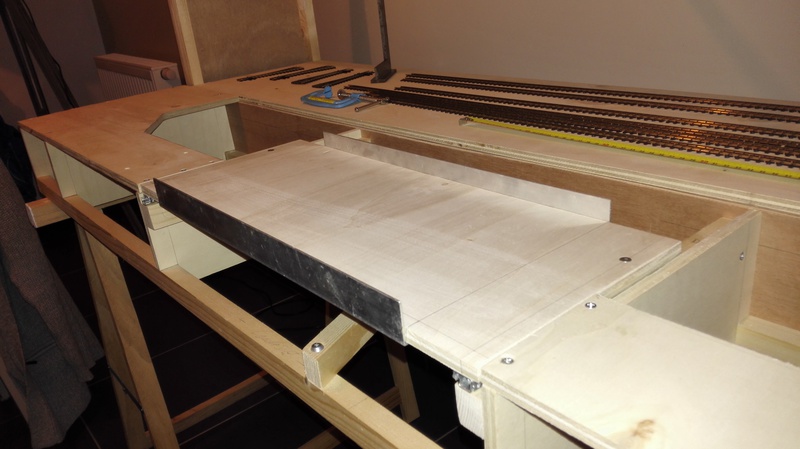

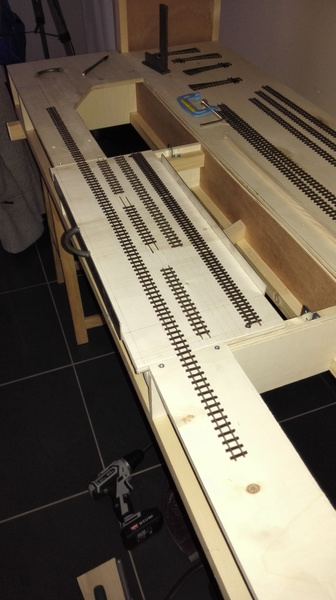

La fabrication de la coulisse qui accueillera quatre voies

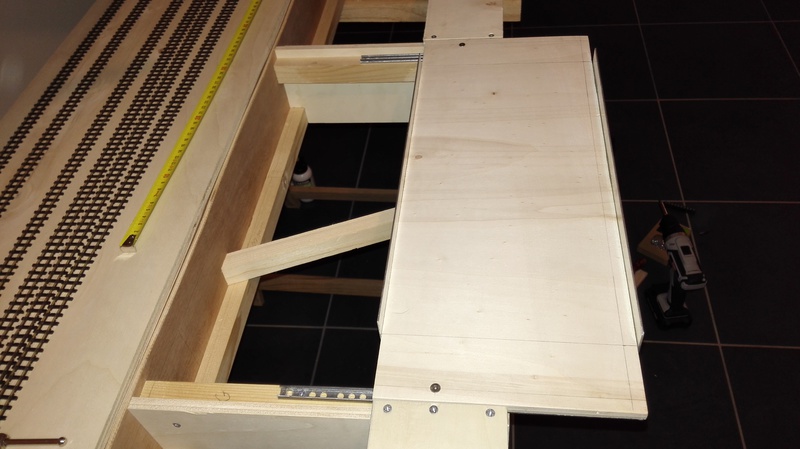

Pour la coulisse , rien de spécial, j'ai utilisé des glissières de tiroir pour meubles, deux profilés en alu de chaque côté pour évité la chute du matériel et une petite poignée pour le déplacement de l'ensemble, cette dernière mesure 50cms de long et 20 de large.Il me reste quelques ajustements et réglages pour parfaire tout ça.
@+ Camboui
