Re: CFC : U trinighellu di Trinighellu

Messagepar Ramon Soupalognon » 12 06 2025 à 00:02

Très belle réalisation E2 E2 E2
Ramon
Avatar de l’utilisateur
Ramon Soupalognon

Messages: 1551
Enregistré le: 12 06 2017 à 14:06
Localisation: Melun, France

Re: CFC : U trinighellu di Trinighellu

Messagepar Nicolas Novel-Catin » 12 06 2025 à 07:14

Je dirais même plus : bravo !
Métrique toujours, quoique !
Avatar de l’utilisateur
Nicolas Novel-Catin

Messages: 1779
Enregistré le: 02 01 2015 à 18:25

Re: CFC : U trinighellu di Trinighellu

Messagepar pelican » 12 06 2025 à 08:51

Superbe :ok
Pélican, Soixantologue (© by Pélican ..) Plus jamais de Hom

PME LE forum des voies Etroites et Métriques
petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 50574
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: CFC : U trinighellu di Trinighellu

Messagepar rantanplan » 12 06 2025 à 15:37

bon moi j'ai repris le tricot!!!

Pour les décos latérales, un AMG vu depuis le début de la semaine du côté de Calvi n'en avaiz pas, les autres oui....En plus ils ont un pelliculage publicitaire pour une manifestation, mais je n'ai pas regardée en détail...

Les CFC sont comme Le MOB, chaque véhicule est unique, Le cauchemar du modélisme...

En tout cas bravo !!! Cet AMG est vraiment joli!
Jérôme
Avatar de l’utilisateur
rantanplan
meilleur ami des daltons
meilleur ami des daltons

Messages: 253
Enregistré le: 28 03 2008 à 19:15
Localisation: Suisse... ...

Re: CFC : U trinighellu di Trinighellu

Messagepar Gallavael » 13 06 2025 à 09:36

Impressionant ! Très belle réalisation :rod_coeur
Les Billards?? Y'a que ça de vrai!!
Avatar de l’utilisateur
Gallavael

Messages: 1586
Enregistré le: 13 08 2008 à 11:48
Localisation: Saint-Etienne/ Lyon

Re: CFC : U trinighellu di Trinighellu

Messagepar BricoleTout » 13 06 2025 à 10:16

E2 E2 E2 E2

C'est tellement beau et bien réalisé que je ne sais pas quoi dire de plus ...
Amicalement,
Fred de chez ARA PRODUCTION (découpe et gravure laser depuis 2006) et importateur de la marque Polàk (végétation miniature)
Avatar de l’utilisateur
BricoleTout

Messages: 199
Enregistré le: 09 09 2006 à 15:42
Localisation: Vichy (03)

Re: CFC : U trinighellu di Trinighellu

Messagepar L'homme du pire caddy » 13 06 2025 à 11:13

.
Ben oui : impeccable, je pense que c'est le mot juste... :?

En tout cas, c'est le mien... #B6


Pierre. ;)

____________________________________
Avatar de l’utilisateur
L'homme du pire caddy

Messages: 4682
Enregistré le: 02 08 2006 à 00:23
Localisation: On the (rail)road again

Re: CFC : U trinighellu di Trinighellu

Messagepar Alain » 16 06 2025 à 16:59

Merci à vous pour vos commentaires. :F5 :F5 :ipb-251



Le rodage et les essais de roulements révèlent souvent des surprises.

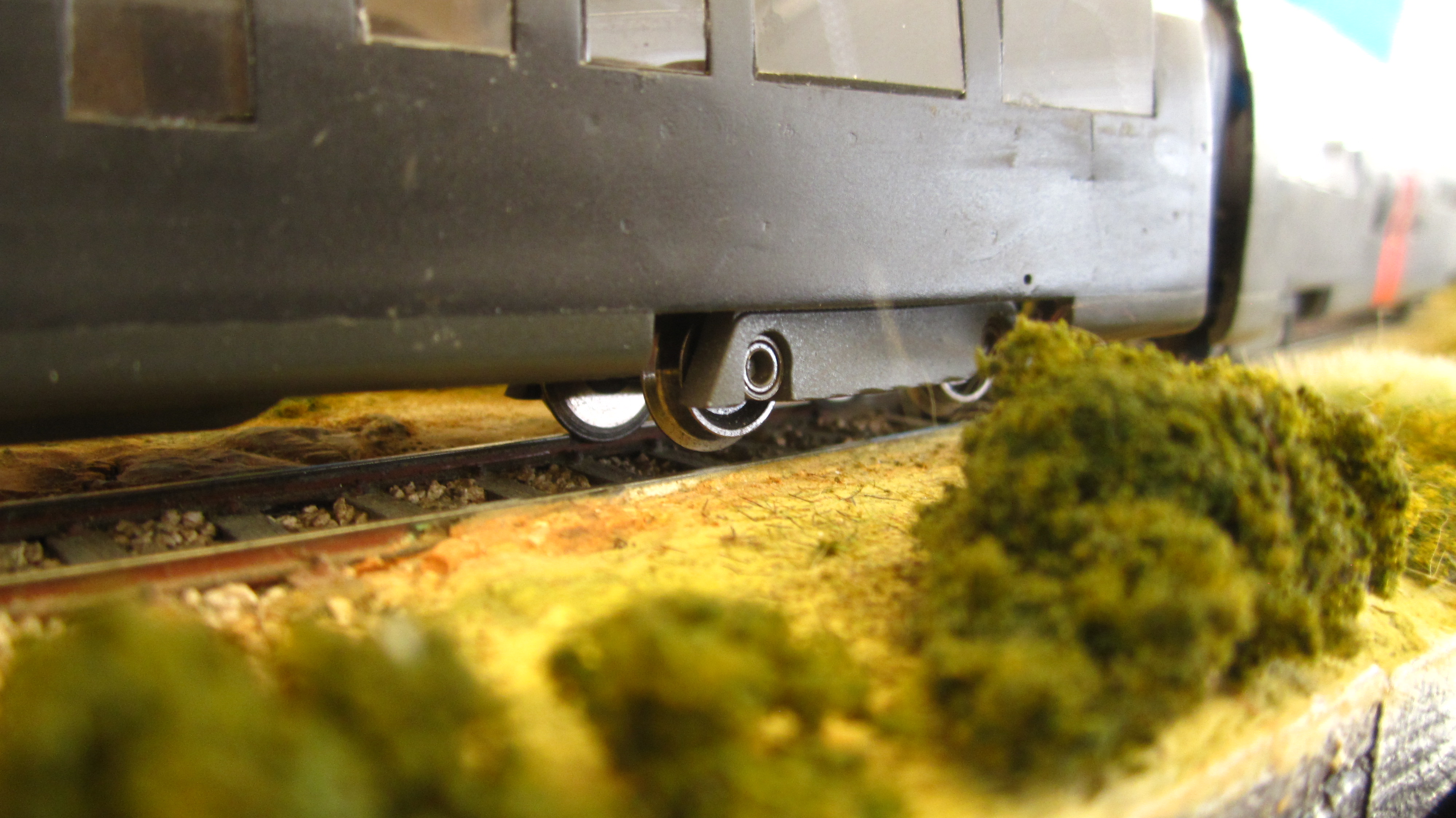

Quand l'autorail s'engage dans une courbe descendante en devers, les roues extérieures du bogie arrière décollent, mais sans causer de déraillement.







Le jeu longitudinal des bogies est insuffisant.

Alors, et bien, démontage complet, peut-être imprimer un nouveau châssis ?

À suivre…
Alain.
Quand on soulève un problème, la prudence conseille de ne pas rester en dessous.
Avatar de l’utilisateur
Alain

Messages: 801
Enregistré le: 04 04 2014 à 09:17
Localisation: Ajaccio

Re: CFC : U trinighellu di Trinighellu

Messagepar Patrick ze rabbit Deludin » 16 06 2025 à 17:46

:F5
Bah, tant que ça ne déraille pas.
Et puis ça fait des économies de bandages :H1 ...
C'est au niveau de l'axe des boggies que tu n'as pas assez de jeu ?
Mais qu'est-ce que je fais sur un forum de train ?
Plus JAMAIS d'aiguillages #B8 ...
Avatar de l’utilisateur
Patrick ze rabbit Deludin

Messages: 14858
Enregistré le: 08 10 2014 à 20:32

Re: CFC : U trinighellu di Trinighellu

Messagepar Storm » 16 06 2025 à 18:58

Tu n’aurais pas trop de rigidité ? Au niveau de l’attelage, du bogie? Peut-être faire un 3 points du genre des sphères sur un bogie des voitures de Cyril :F9


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 23939
Enregistré le: 24 04 2006 à 23:54
Localisation: Vesly (27)

Re: CFC : U trinighellu di Trinighellu

Messagepar Alain » 16 06 2025 à 19:17

C'est pour ça que je pense imprimer des nouveaux châssis.
Alain.
Quand on soulève un problème, la prudence conseille de ne pas rester en dessous.
Avatar de l’utilisateur
Alain

Messages: 801
Enregistré le: 04 04 2014 à 09:17
Localisation: Ajaccio

Re: CFC : U trinighellu di Trinighellu

Messagepar JJB » 16 06 2025 à 19:34

Bonjour Alain mauvaise surprise, essaye de remplacer l'axe de la partie supérieure de ton bogie par un petite vis à tête fraisée, et tu colle une rondelle sous ton châssis sous le trou. Dessus un écrou pas trop serré...
Vis bogie Alain.ai.jpg
Vis bogie Alain.ai.jpg (18.74 Kio) Vu 258 fois

Ca devrais le faire, même si il y aura des ajustement....
Pascal, les "grands esprits" se rencontrent, j'avais pensé à la même chose.... #B5
J-J
Avatar de l’utilisateur
JJB

Messages: 2169
Enregistré le: 01 09 2014 à 23:18
Localisation: Fonsorbes, 31470 (Toulouse)

Re: CFC : U trinighellu di Trinighellu

Messagepar Alain » 17 06 2025 à 06:53

Je vais tester.
Merci JJB.
Alain.
Quand on soulève un problème, la prudence conseille de ne pas rester en dessous.
Avatar de l’utilisateur
Alain

Messages: 801
Enregistré le: 04 04 2014 à 09:17
Localisation: Ajaccio

Re: CFC : U trinighellu di Trinighellu

Messagepar Beyer-Garrat » 17 06 2025 à 08:50

Bonjour Alain

JJ a raison il te faut obtenir un accouplement sphérique par le haut vu la longueur des caisses le bogie ou les bogies doivent pouvoir avoir un débattement
dans tous les sens indépendamment des caisses. Une pièce dans le style d'une noix de cardan verticale doit pouvoir être obtenue en 3D on oubli trop

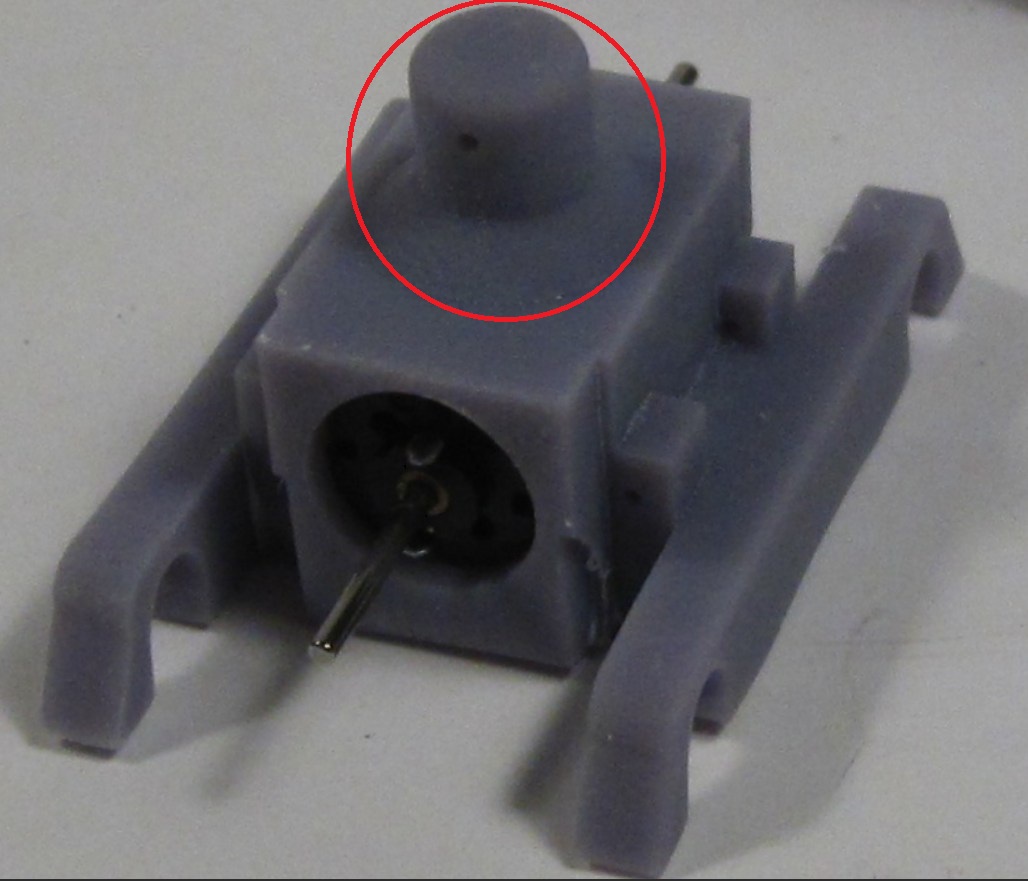

souvent que des pièces articulées sont possible en impression 3d deux emmanchements carrés permettrait leurs fixations sur la partie sup du bogie (la partie ronde)
et l'autre sur un support du châssis que tu seras probablement obligé de redessiner.

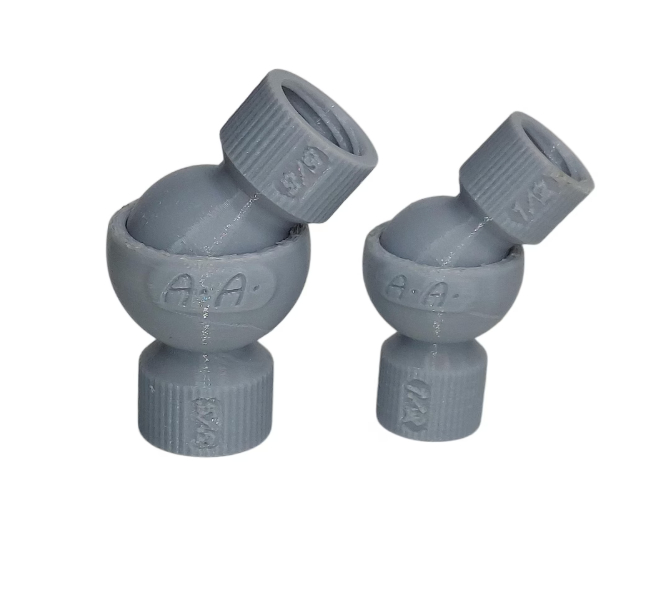

Dans ce style :

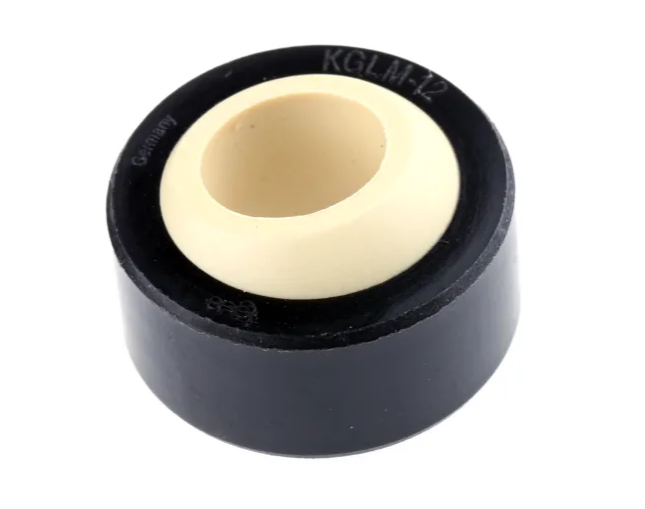

Ou beaucoup moins encombrant avec un débattement moindre quoique et pas de modif du bogie :B3 :

Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24335
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: CFC : U trinighellu di Trinighellu

Messagepar pelican » 17 06 2025 à 08:50

S'il lève la patte, c'est que c'est un mâle !! :rod_mdr2 :rod_mdr2
Pélican, Soixantologue (© by Pélican ..) Plus jamais de Hom

PME LE forum des voies Etroites et Métriques
petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 50574
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon
