C'est une question de hauteur!!!

[mikado]

Florac c'est pas vraiment petit petit !!

C'est clair !
Mais il est sans doute possible de s'en inspirer (au niveau disposition, plan de voies) pour faire quelque chose de plus petit en taille : 3 voies à quai, un BV et une petite halle séparée, une remise pour une ou deux machines et une plaque.

[Douglas]

Je cherche des idées pour gérer des aiguilles cachées qui seraient derrière les fond de décor?
Si il y a des techniciens dans de dommaine?

[La Mouette]

precise ta question jojo.

[Douglas]

C'est pour gérer des aiguilles en coulisses non visibles,pour pouvoir stocker et faire partir des trains.

[scoot]

Je cherche des idées pour gérer des aiguilles cachées qui seraient derrière les fond de décor?
Si il y a des techniciens dans de dommaine?

une seule adresse Canard Sidoine à St Maur

aiguille discrète intégration réaliste

[Douglas]

Là on tape dans le professionnel,ce n'est pas à ma portée!

[La Mouette]

sur ton TCO tu mets une retrosignalisation par diode pour la position de l'aiguille et tu couples l'aiguille a l'alim d ela voie de garage.
Simple, se commande avec un inverseur simple (lemaco, tortoise ou autre), fiable.

[Douglas]

Tu m'expliqueras ca!

[La Mouette]

[Douglas]

[mikado]

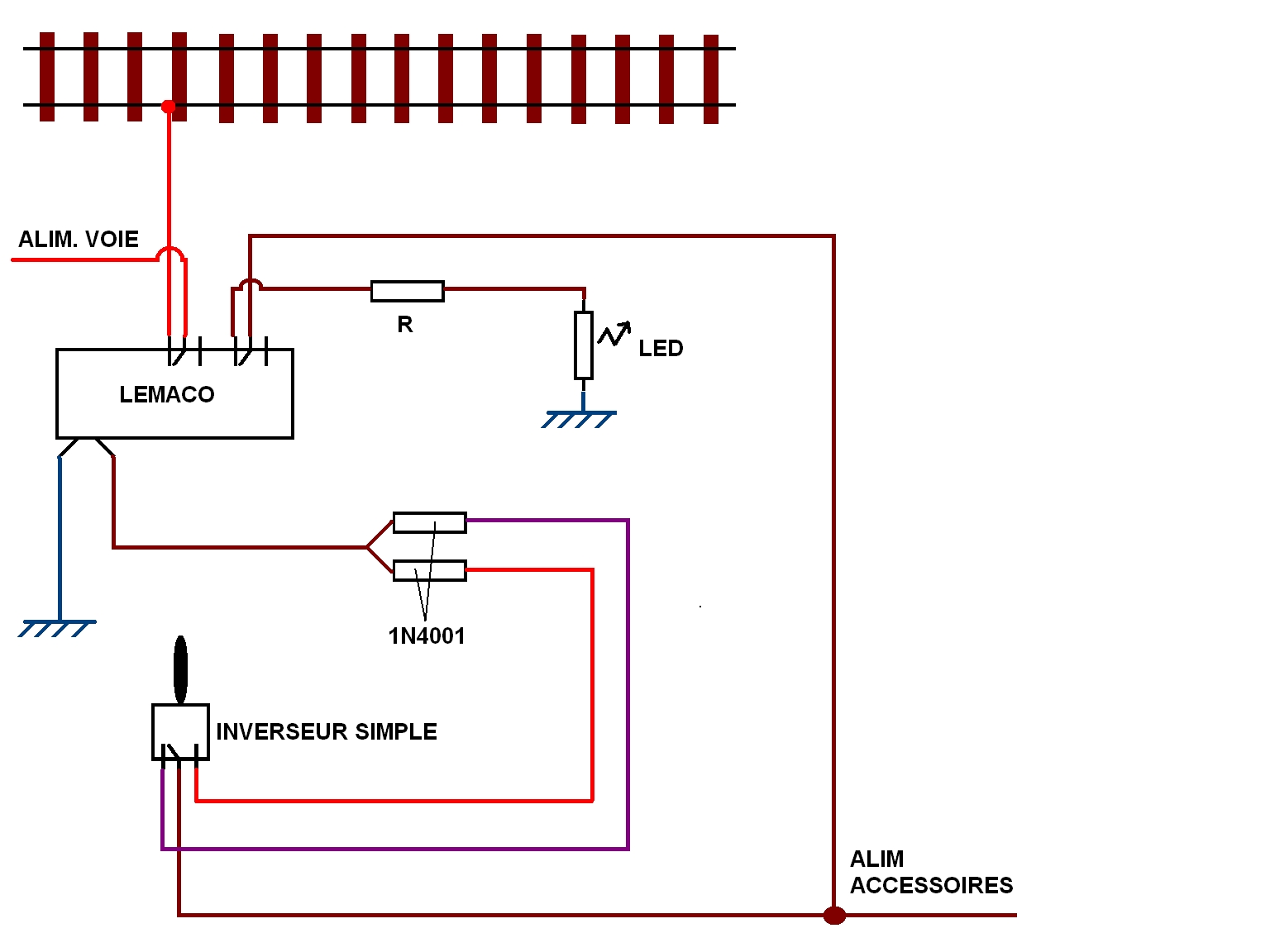

Merci pour le plan.
Les 1N4001 sont les diodes.... Montées tête bèche je suppose ?

[La Mouette]

oui je ne l'ai pas précisé elles sont montées tête-bêche.
Il faut eventuellement rajouté une R de protection pour les 1 N 4001.
Les R de protection (LED et moteur) sont uniques, je les mets sur le retour commun de ces circuits.

[mikado]

Ok pour les R.
Les moteurs Lematec sont à priori équipés de contacteurs de fin de course. le réglage est-il aisé ?
Sur les contacteurs PL-13 Peco, le montage du switch se faisait à l'aide de 2 vis dont l'une pouvait se déplacer dans une fente ce qui permettait de le règler en fonction de la position de l'aiguille : j'imagine que le système Lematec doit s'en apporcher....

[La Mouette]

Ca se fixe avec deux vis sans aucune autre forme de reglage.

[mikado]

Ca se fixe avec deux vis sans aucune autre forme de reglage.

C'est encore plus simple que je ne pensais ! Merci.
