Nozières-Murat réseau mixte HO/HOm

[mikado]

Oui ; d'autant plus qu'il n'y a rien d' "incertain" dans le dessin des hexagones : c'est du régulier de chez régulier !

[La Mouette]

on est bien d'accord.

[Douglas]

Joli Jean-Michel!

[mikado]

Merci Joris.
ça avance très doucement, mais après tout y'a pas le feu !
Prochains travaux après le relief; changement de l'alim traction analogique : j'ai deux alim Gaugemaster continu à installer en lieu et place de celles à courant pulsé que certains moteurs n'aiment pas...

[mikado]

Bonsoir à tous.

Après quelques travaux du côté du décor sur lesquels je reviendrai plus tard; j'ai effectué des travaux d'électricité, en particulier un changement d'alimentation.
Comme je l'avais peut-être évoqué précédemment (ou pas ?) je disposais pour l'alim analogique de la VN, d'une commande à main gaugemaster (boitier noir) qui présentait la particularité de délivrer du courant pulsé : quelques malheureuses expériences m'ont rapidement monté que les machine à moteur à rotor sans fer (type Maxon) n'aimaient pas du tout !
La voie métrique était alimentait par un transfo Fleishmann en volant présentant les même caractéristiques (pulsé à faible tension puis continu ensuite).... aussi !
J'ai donc décidé de revoir complètement l'alim analogique du réseau et d'opter pour une commande à courant continu pur.
PS : je dois préciser que toutes les alims traction sont situées sous le module 2.
Le module 1 reçoit lui le transfo alternatif destiné aux accessoires.

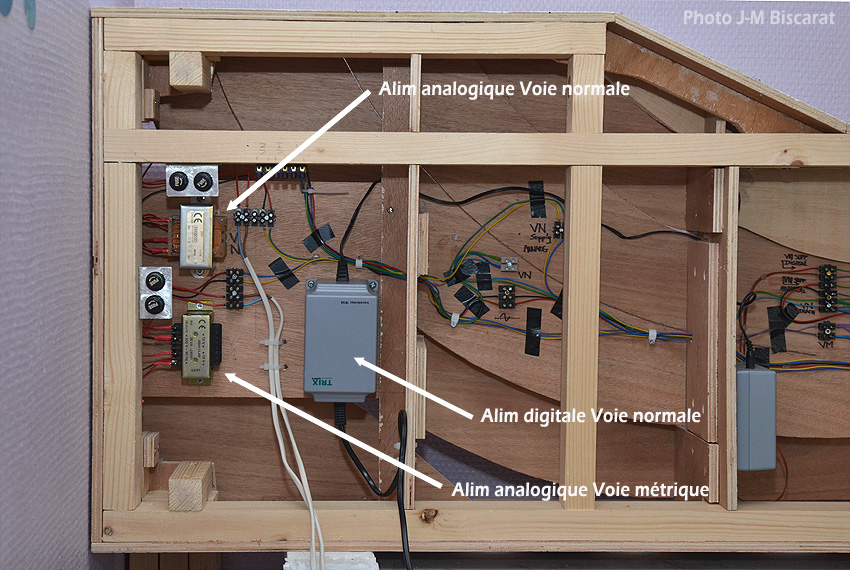

Etat des lieux avant les travaux :

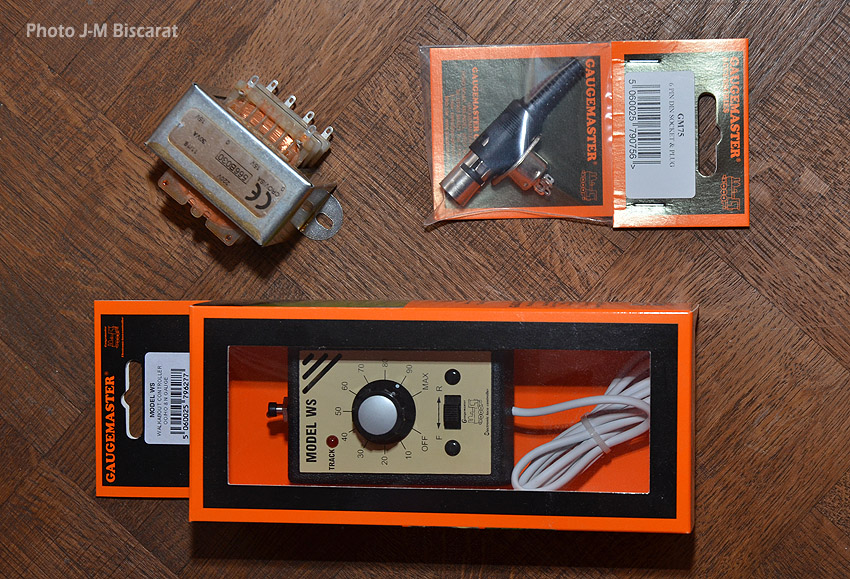

Voici le type d'alim pour lequel j'ai opté :

Commande à main Gaugemaster à simulation + connecteur + transfo 15V =
A noter : en commandant directement en GB chez le fabriquant, on bénéficie de prix plus intéressants....
Le transfo lui vient de chez Sélectronic à Paris.

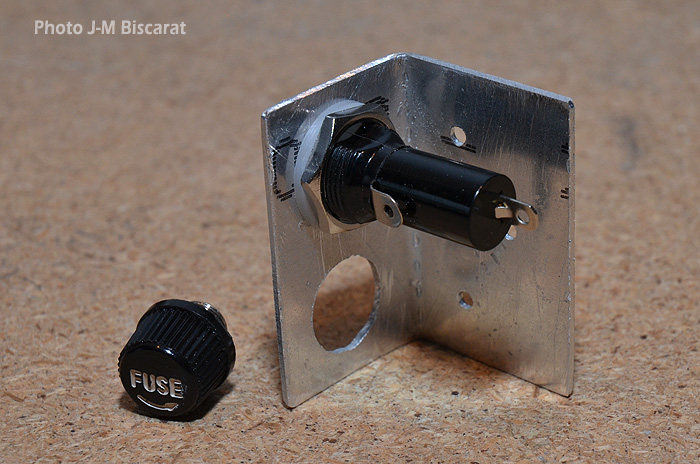

J'ai équipé les circuits primaires et secondaires de fusibles, on ne sait jamais....

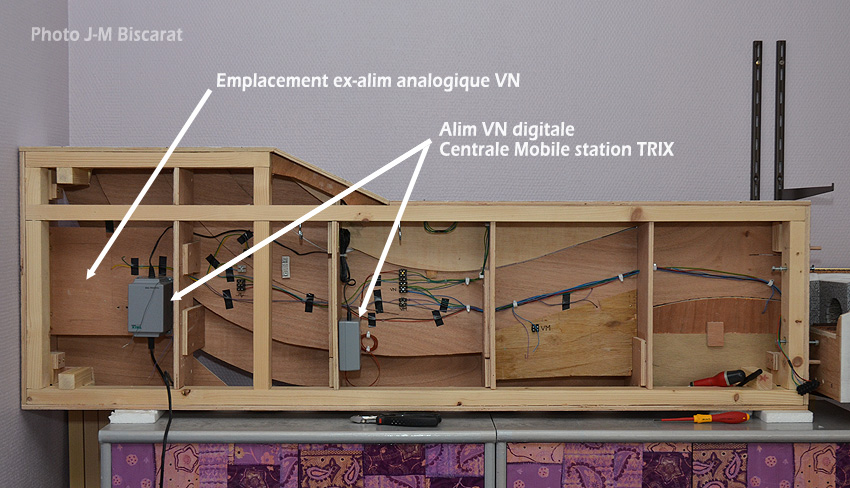

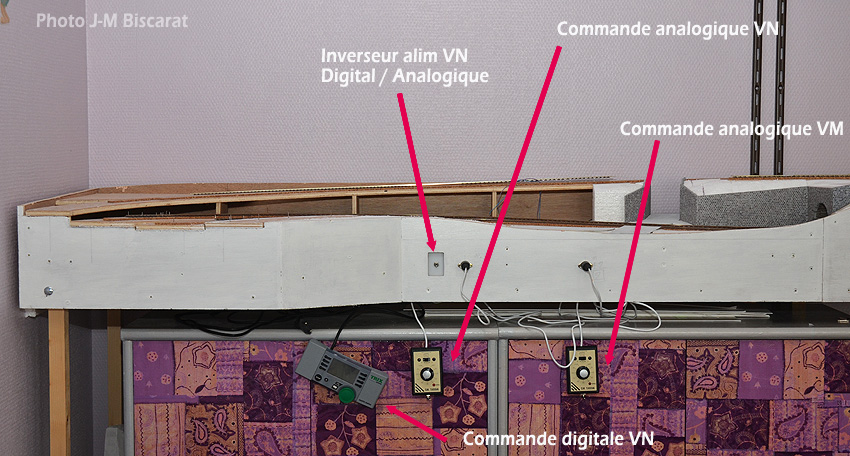

Une fois installé, ça donne ça :

[pelican]

très propre le cablage !!!

[mikado]

Merci André

En définitive, je crois avoir réussi à respecter une certaine logique puisque lorsque j'ai retourné le module pour les travaux après une longue période sans regarder ce qu'il y avait dessous, j'ai retrouvé très facilement le cheminement de mes fils même sans plan.

[mikado]

Bonsoir la compagnie

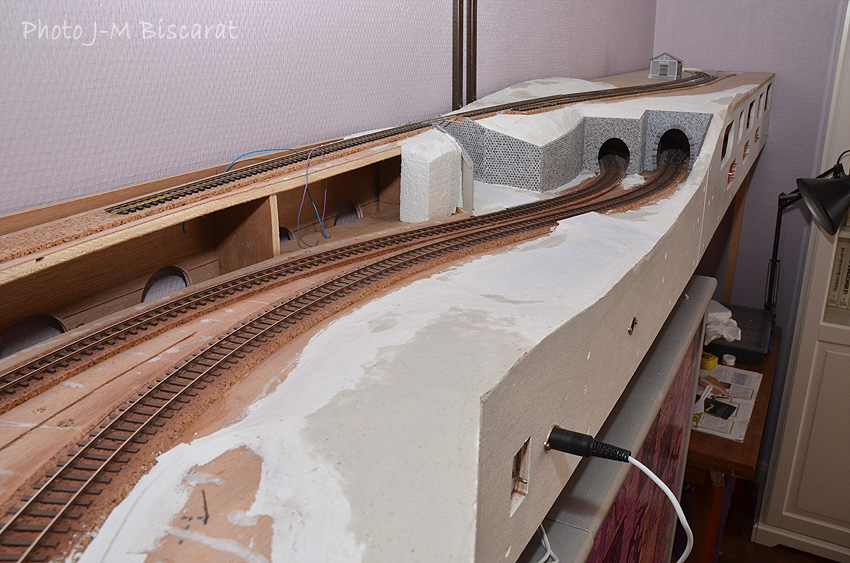

Petite mise à jour des travaux (lents !) sur Nozières-Murat avec cette fois la confection du relief

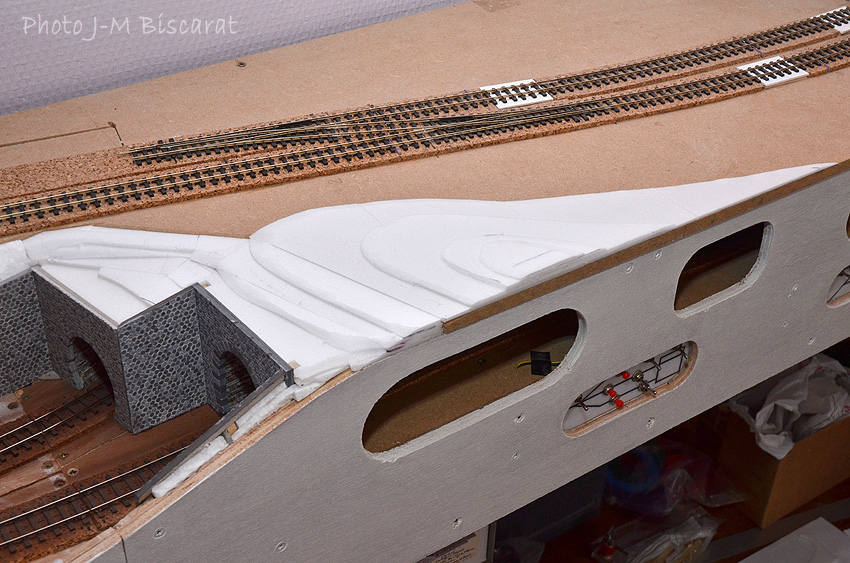

Le relief est réalisé à base de polystyrène expansé et de Dépron :

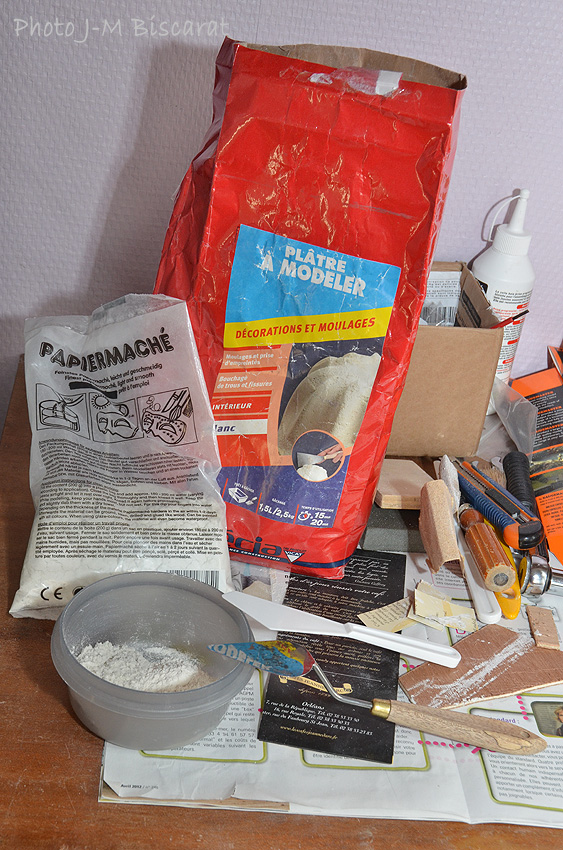

Ensuite, application d'un mélange de platre + papier mâché (pas facile à trouver ou alors à prix d'or !) :

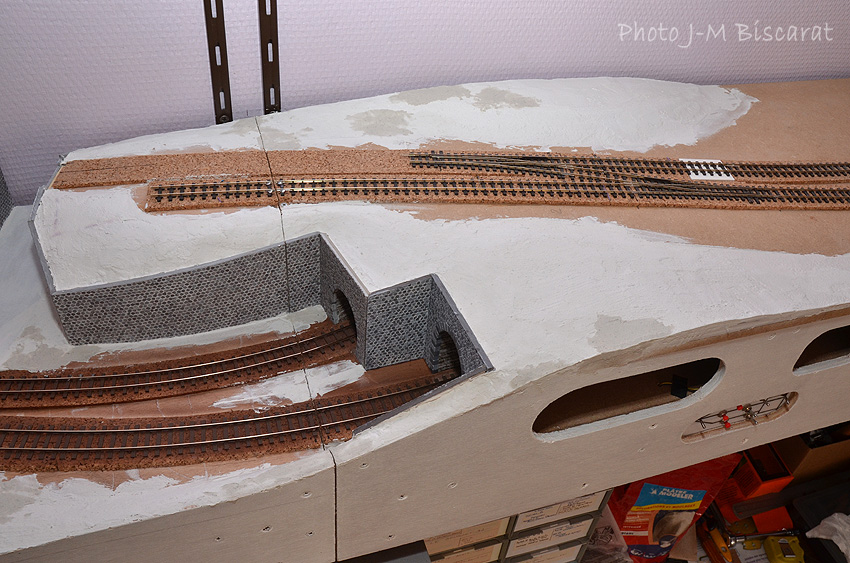

Voilà ce que ça donne :

J'ai terminé en passant au pinceau le même mélange mais assez dilué (méthode décrite dans un Hors-série Loco-Revue)

[malletslm]

ça avance lentement, mais sûrement...

... avec le début du relief, c'est un "cap" qui vient d'être franchi !

[Victor le chat]

Bonjour mikado ! Super reseau !!! Vraiment magnifique debut ! Vous êtes loin du collège de la paix ?

[pelican]

hum ... pour le "papier maché", moi, j'emploie du carton à oeuf, mixé dans un vieux moulin à café !!! je rempli un bol en caouctchouc pour mélange avec de l'eau, j'y jette une bonne poignée de carton à oeuf, et je complète avec du plâtre pour plafonnage jusqu'a obtention d'une pâte assez ferme : c'est le célèbre "michpap" !!
il suffit ensuite de le clacher sur le relief !

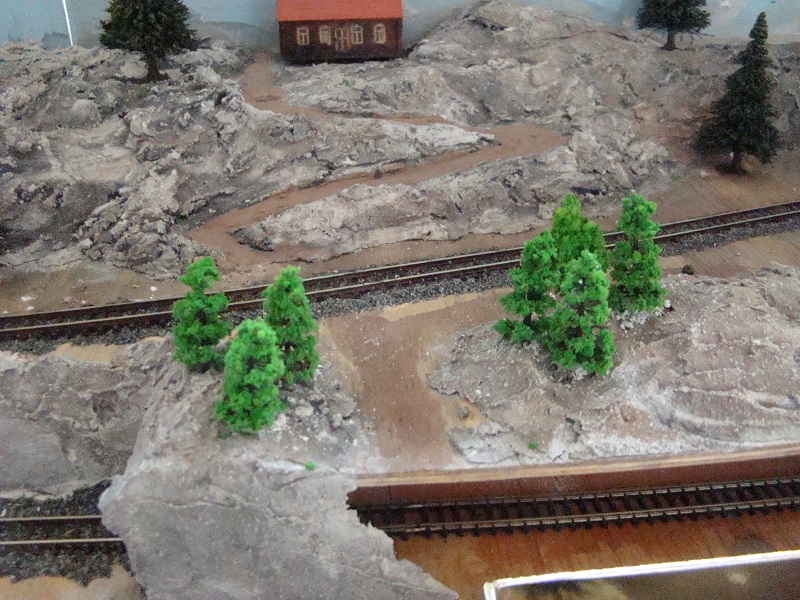

voila ce que ça donne en Z (1/220)

[mikado]

Merci à tous

... avec le début du relief, c'est un "cap" qui vient d'être franchi !

Oui, je franchis maintenant un autre cap : n'ayant jamais atteint cette étape avec mon ancien réseau; je découvre au fur et à mesure

... avec le début du relief, c'est un "cap" qui vient d'être franchi !

Pas mal du tout le résultat J'avais déjà entendu parler de cette technique.

Bonjour mikado ! Super reseau !!! Vraiment magnifique debut ! Vous êtes loin du collège de la paix ?

Non, je dois être à 500 m à tout casser, mais de l'autre côté du Fort, direction Épinettes. Il va falloir s'organiser une rencontre

[Victor le chat]

Oui ! Je viendrais avec mon BB401, début juillet, après mon brevet blanc ?

[mikado]

Bonne idée

[YVES]

Un progrés !
Effectivement, tu devrais redécouvrir la recette du "miche-pape" !
