Pour cent briques (réseau H0i / 6,5 mm)...

[Patrick ze rabbit Deludin]

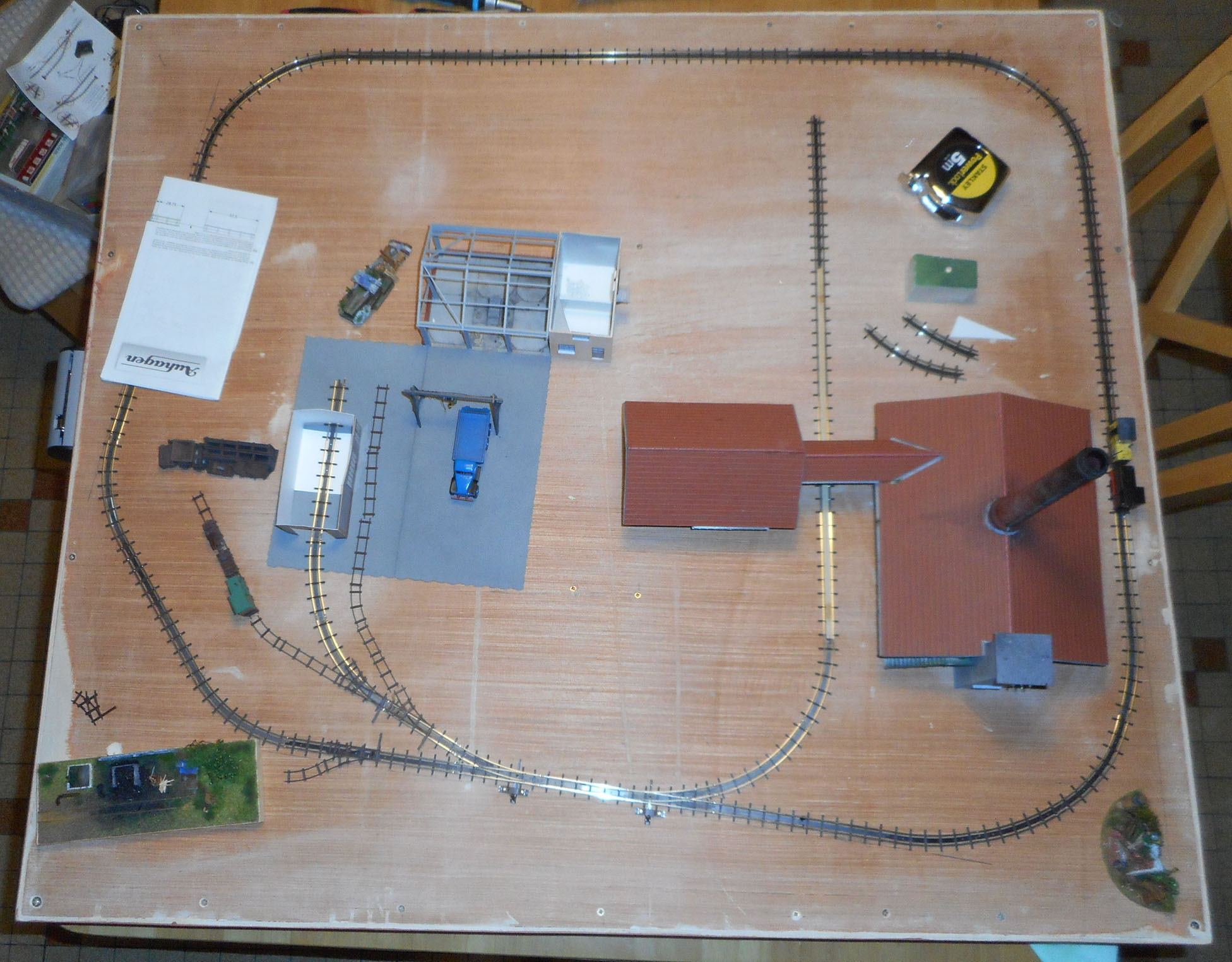

Des idées de décor :

Le dépôt vapeur est dans le mauvais sens et le mètre roulant n'est pas à l'échelle ...
Aujourd'hui, le dépôt.

[Modeller]

[Patrick ze rabbit Deludin]

L'hiver est passé, mais aujourd’hui j'ai tout de même fait du bois .
Objectif :
Réaliser la charpente de l'abri des locotracteurs.

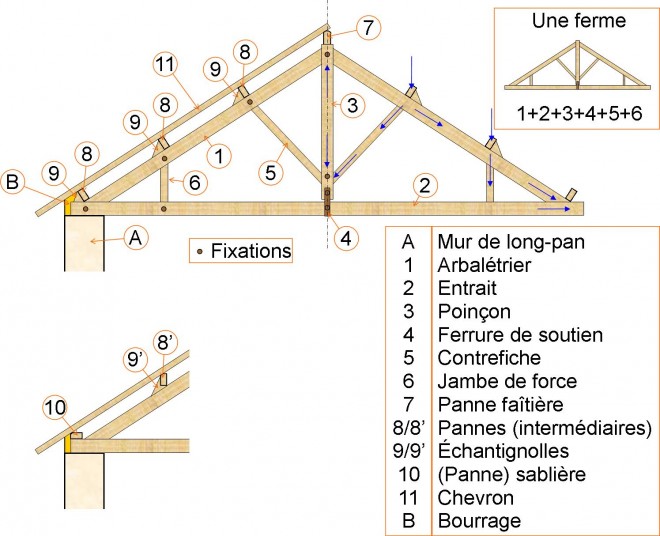

Comme je vais employer des termes techniques, je remets ici le crobard que j'avais dessiné pour aider Cloclo sur son fabuleux réseau au 18e (le réseau...) :

Charpente 1.jpg (82.08 Kio) Vu 1924 fois

J'ai moins de portée, donc je n'ai qu'une contre-fiche, ou jambe de force, c'est comme on veut (enfin, je crois ).

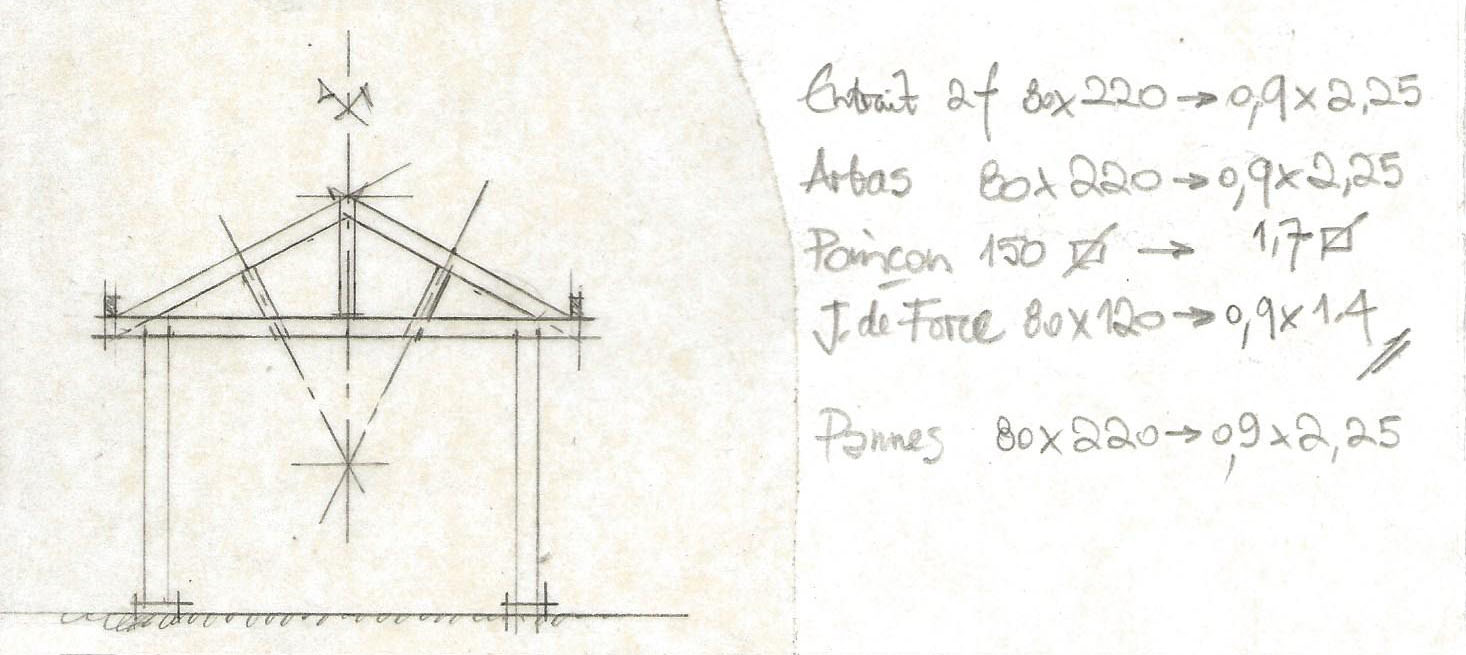

Et un gabarit plastifié, comme d'hab, pour construire les 3 fermes identiques :

Les entraits seront moisés, c'est-à-dire que 2 pièces de 80 x 220 prendront les pieds d'arbalétriers et contre-fiches en sandwich (en français "casse-croûte", mais ça le fait pas ).
Dans ma réserve de bois, entreposée au sec derrière la maison, j'ai sélectionné de quoi faire les poinçons à la bonne section ou presque, mais il a fallu que je contrecolle 2 bandes fines pour obtenir les 1 mm d'épaisseur requis.
Ensuite, évidemment, mise au format 120 et 220 mm dans le sens de la largeur, mais à l'échelle H0.
Ce qui fait pas gros !!!

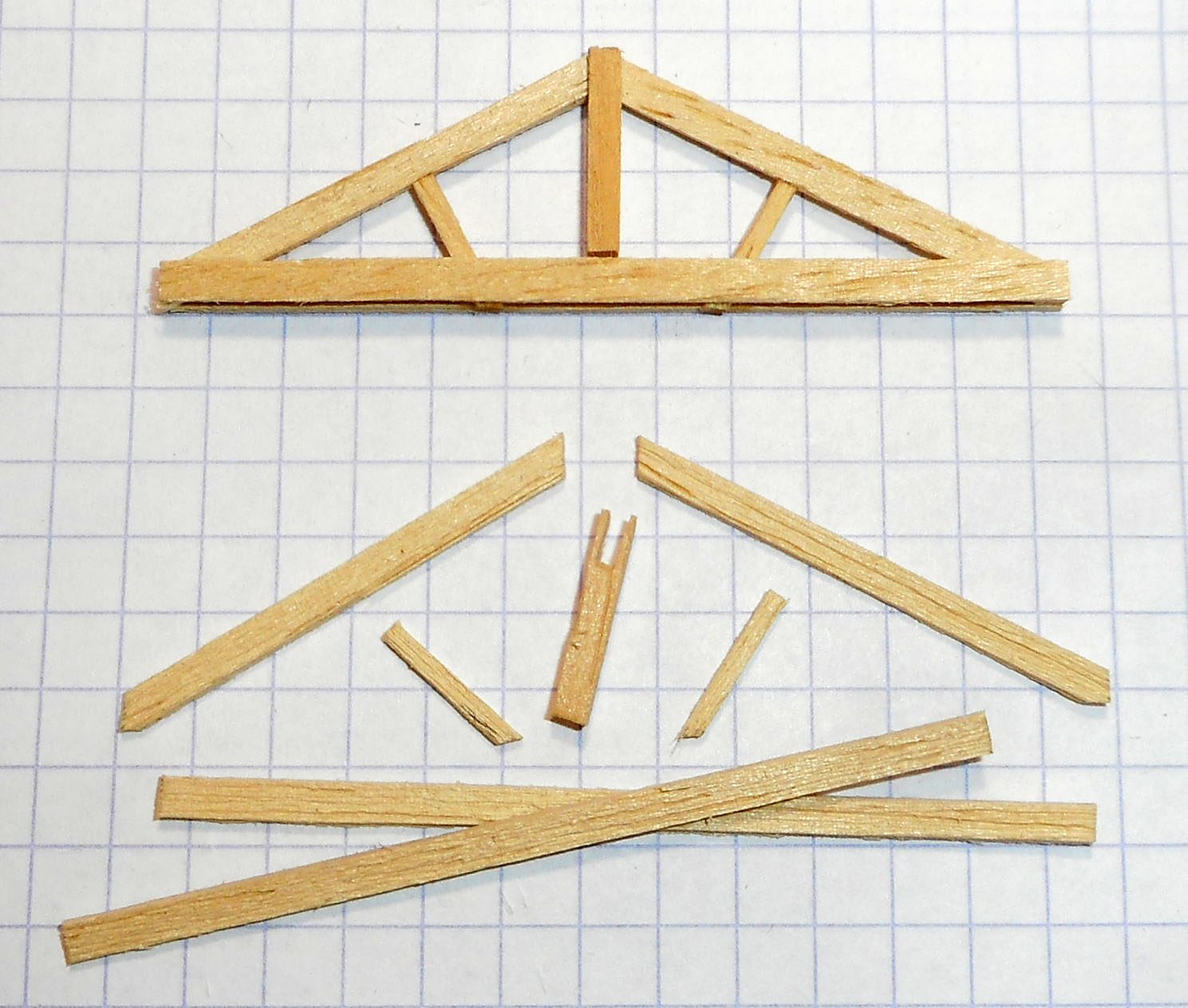

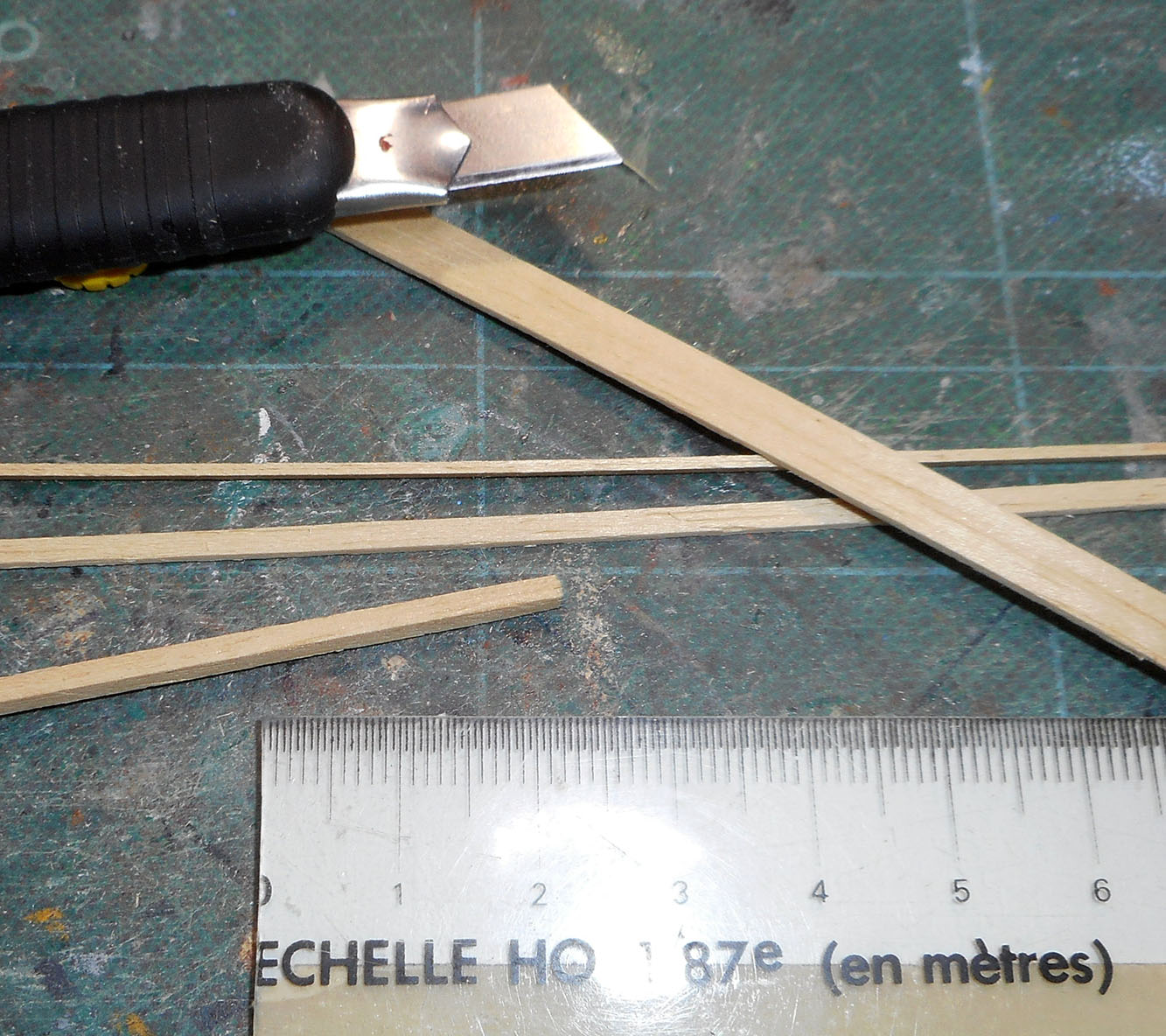

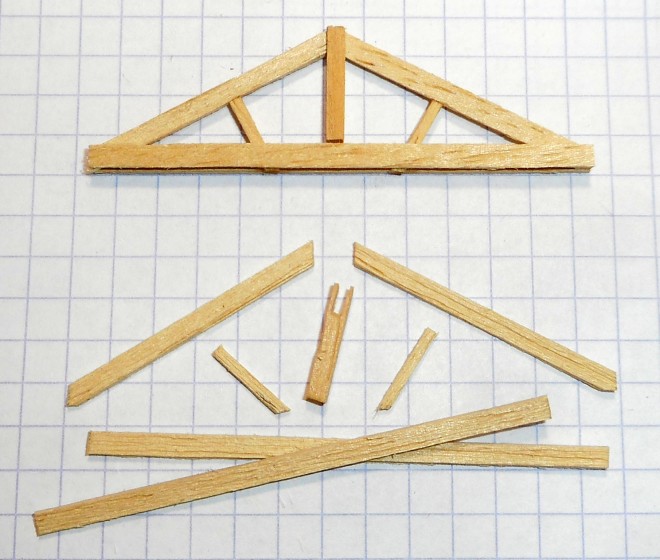

Découpe des différents composants, les futurs "débordements" étant à retailler après assemblage :

Largeur de la ferme terminée : 5 cm.

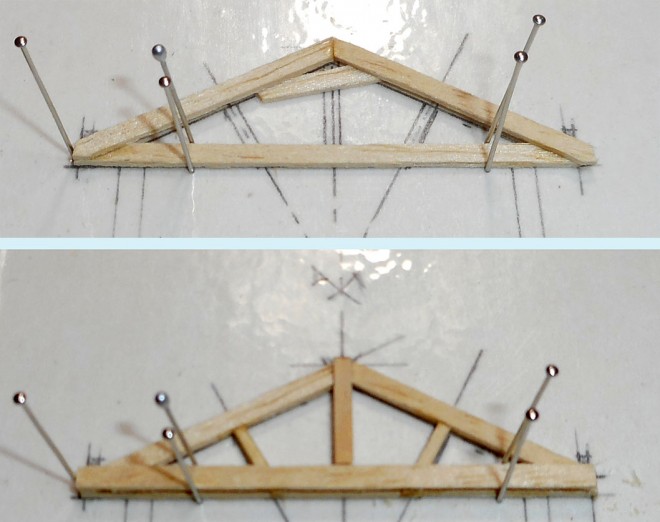

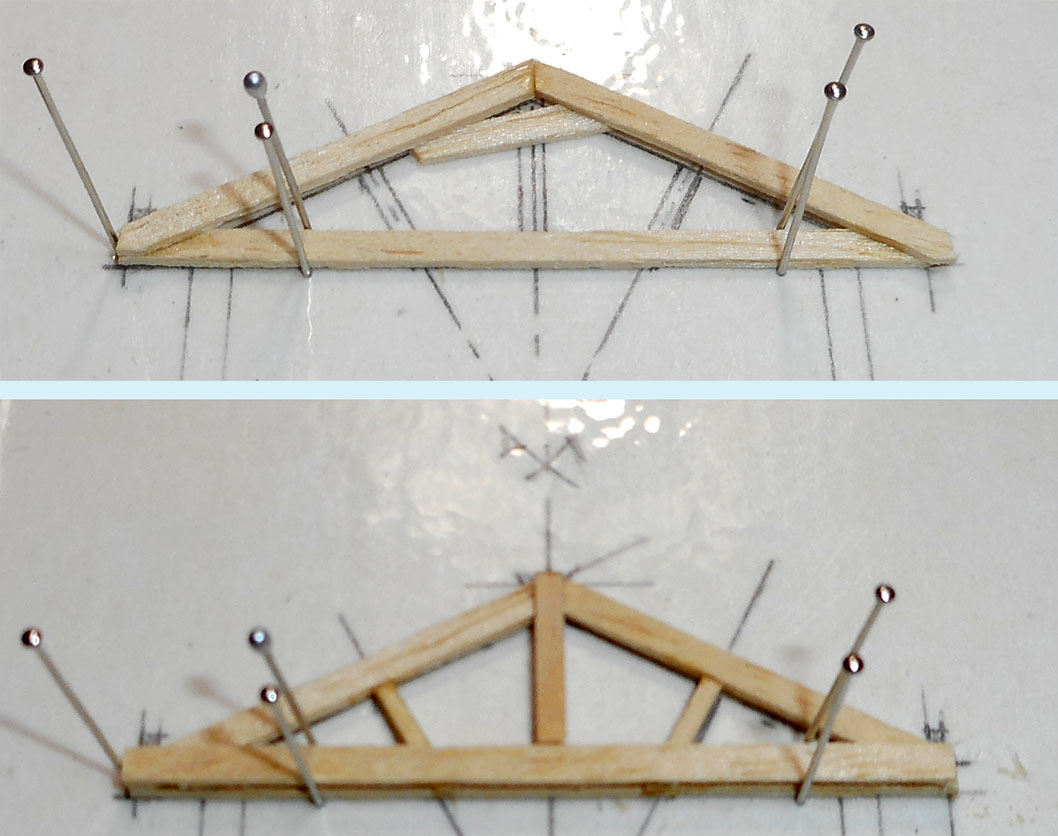

Sur le gabarit :

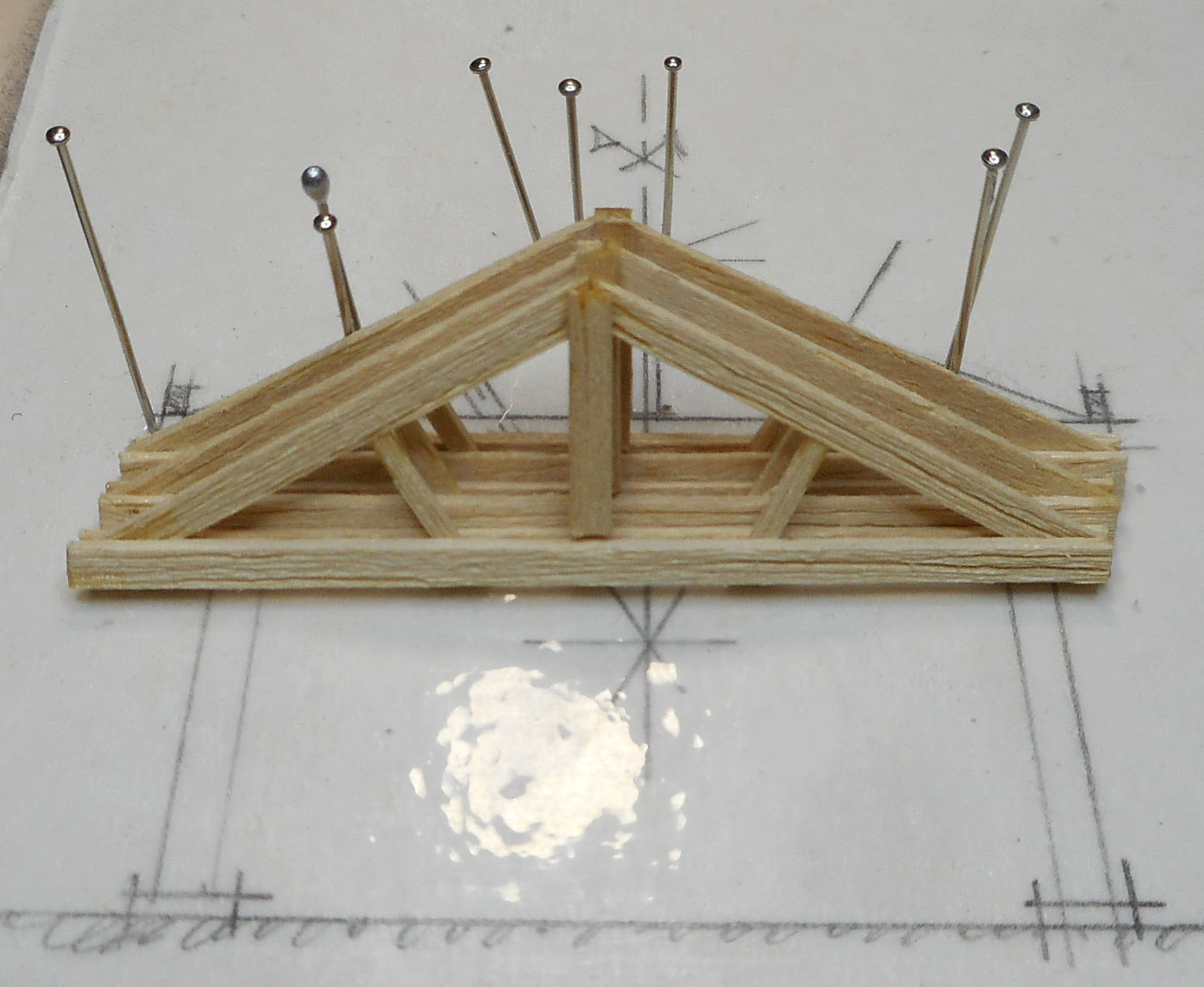

... et au final :

Comme en réalité, le poinçon, seule pièce qui ne soit pas en compression, n'est pas fixé à l'entrait qui, lui, subit des efforts plein la tête !
Ça va tout de même plus vite que cette de charpente métallique, et je suis un peu plus à l'aise même si je ne suis pas charpentier, dont j'admire toujours la philanthropie (Tyrphon, tu suis ?).
Demain, les poteaux et les structures longitudinales, si j'ai le temps : journée chargée et en extérieur, malgré la pluie annoncée.
Au moins, en fait de soirée, je pourrai dire que ça baigne ('faut positiver...).

Mais avant, évidemment,

[BricoleTout]

Tu as çà aussi (photo tirée du journal l'Indépendant) pour la charpente d'une halle.

C'est plus simple et mignon à voir.

[pelican]

J'aime bien la charpente du lapin : celle de Bricole Tout, c'est pour un bâtiment plus large !

[BricoleTout]

Ouais, mais en vieillissant, il faut élargir le terrier du lapin

[Patrick ze rabbit Deludin]

Belle charpente , avec entrait dit "retroussé".
Pas forcément pour des bâtiments plus larges car dans ce cas il faut rajouter un tirant métallique joignant les pieds des 2 jambes de force. On enjambe jusqu'à 10 m en charpente traditionnelle, avec des sections d'entraits plus importantes, mais ils ne servent que de tirants (ne travaillent qu'en traction, plus la flexion due à leur poids propre : je vais revenir sur ce dernier point un de ces soirs)
Mais surtout pour augmenter la hauteur libre sous charpente.
Par contre, pour ce qui est d'aménager les combles, "tu peux te brosser, Martine", à moins de mettre le plancher à la hauteur de l'entrait normal s'il avait existé.

Élargir le terrier du lapin :
Déjà, j'ai remarqué que les tissus actuels sont de mauvaise qualité.
Ils rétrécissent en largeur mais pas en longueur.
C'est manifeste sur les pantalons : ils me serrent de plus en plus à la taille et aux cuisses alors que la longueur des jambières est toujours bonne !!!

[FrktLille]

Bonjour,

J'aime beaucoup ce projet de briqueterie

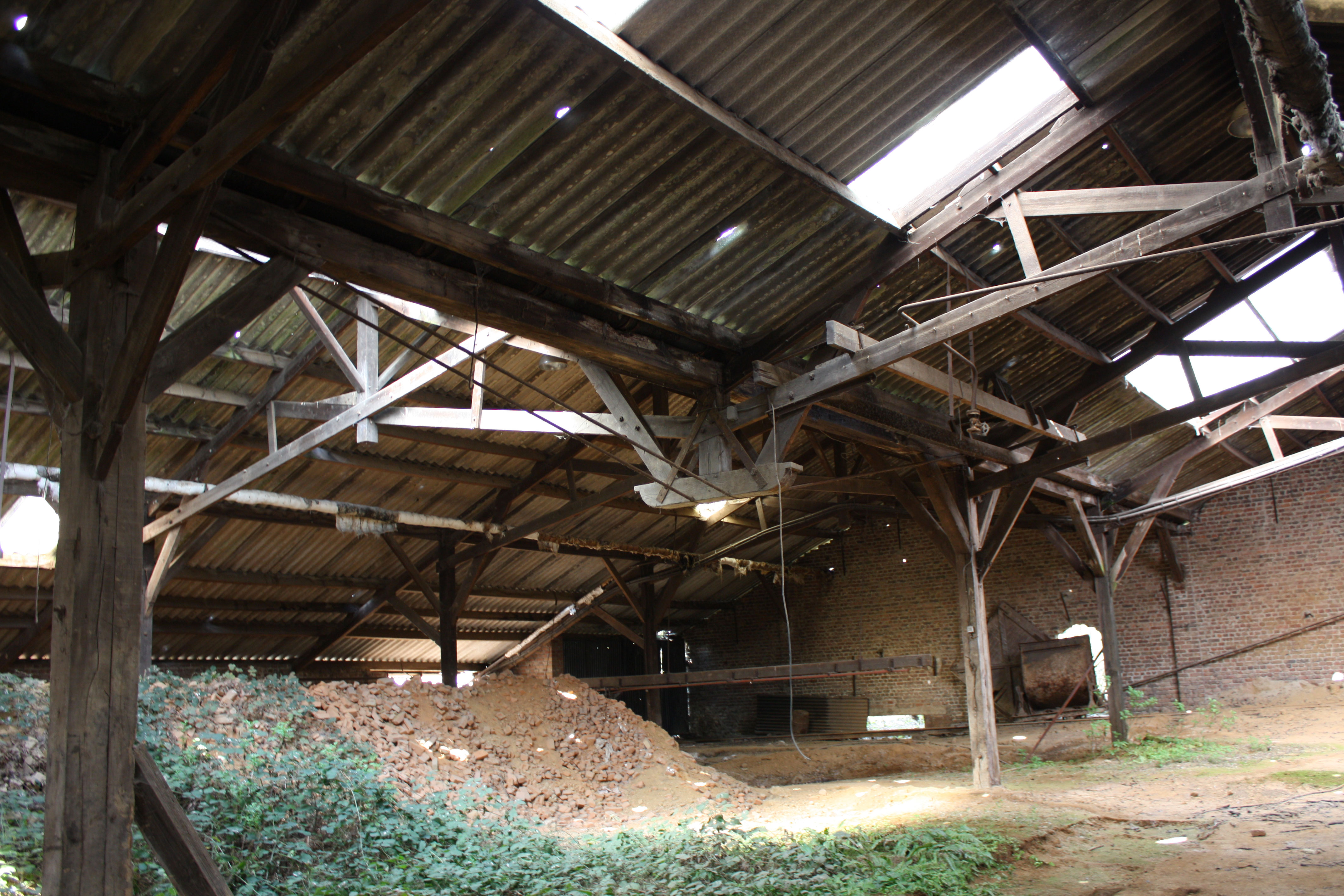

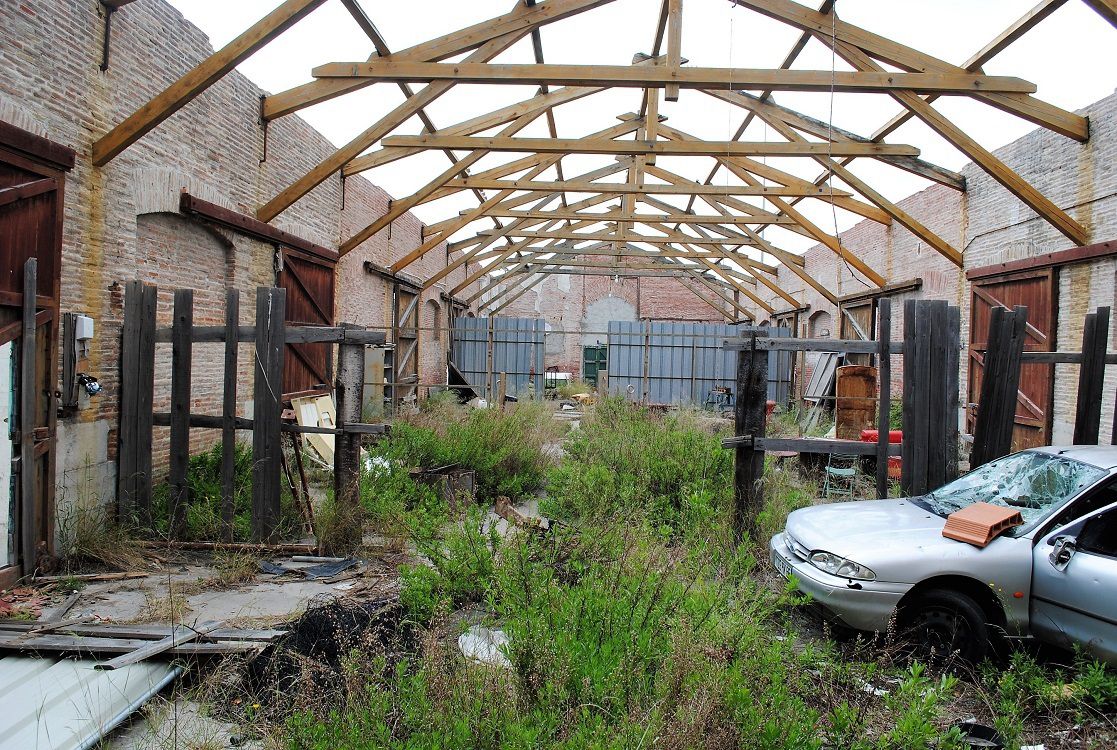

Pour ce qui est des bâtiments "large", voici une photo de charpente un peu "siouxe" prise justement dans une vieille briqueterie !

[Patrick ze rabbit Deludin]

Ah ouiiii , ça valait le coup que je rentre à la maison !

Je connais cela sous le nom d' "entraits croisés", mais rien trouvé chez Nénette donc ça ne doit pas être l'appellation officielle.
Ça permet justement d'enjamber de belles portées, et la transmission des efforts ne se fait pas de la même façon. D'ailleurs les entraits sont solidement boulonnés sur le poinçon.

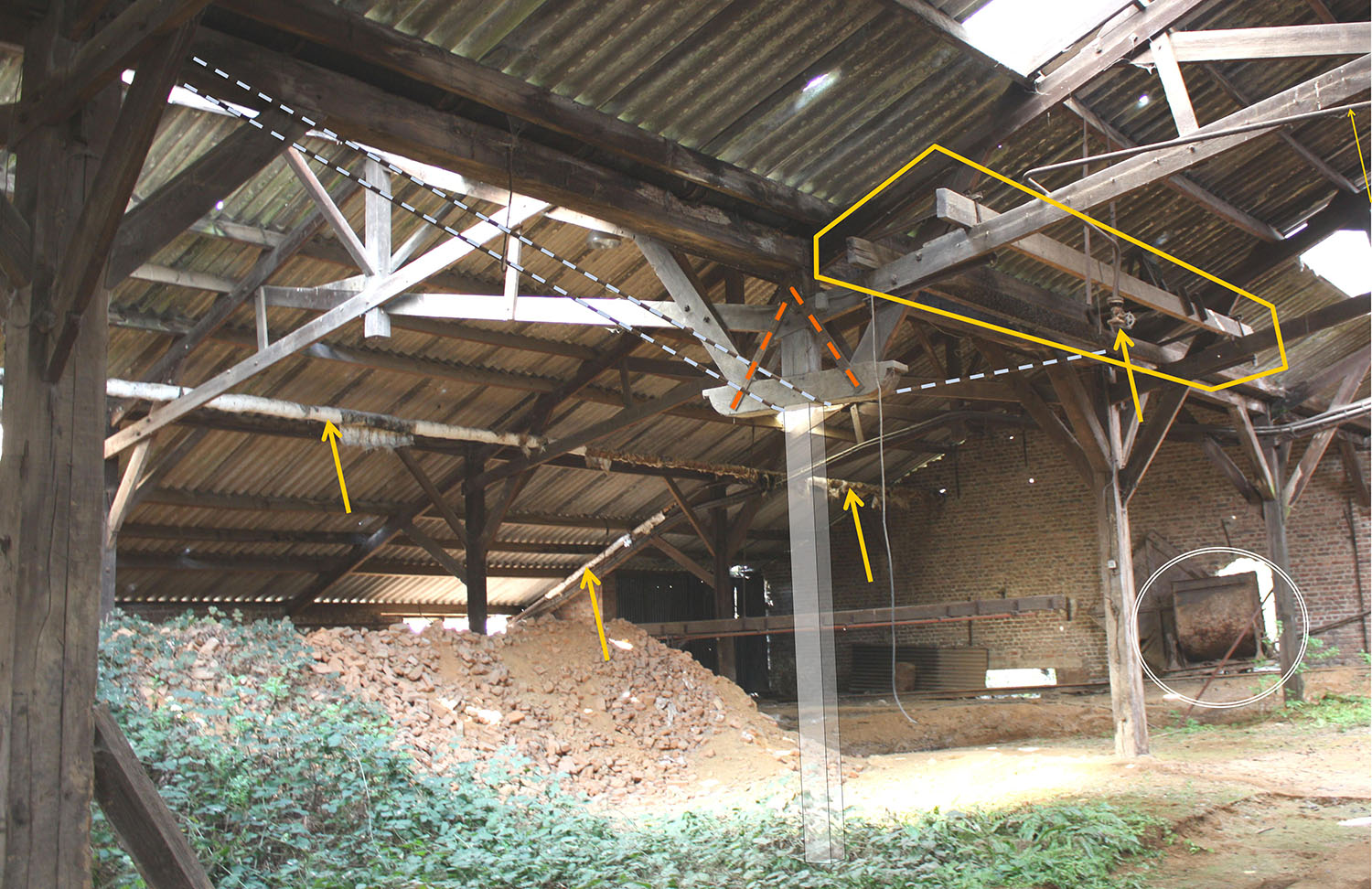

Alors voilà, y'a un poteau qui gêne pour que le bull de la maison puisse pousser les déchets (on se demande d'ailleurs ce qu'ils font dans un hangar ...).
Donc on vire le poteau, que j'ai silhouetté en "blanc fantôme", on met une pièce de bois horizontale servant d'appui que je serais bien incapable de nommer (un blochet ?), deux fers plats -en orange- pour pas que ça se barre, et deux fers ronds de forte section -en gris- qui soutiennent tout cela en tension depuis les deux poteaux proches :

Bravo au calculateur... s'il y en a eu un !!!

Histoire d'en rajouter une couche, il y a des vestiges d'une ancienne installation -le cadre jaune- qui ne devait pas être légère, à voir la section des ossatures horizontales qui la supportaient.
J'ai noté aussi des réseaux calorifugés (eau ou air chaud ?) et une benne qui traîne lamentablement au fond du hangar - le cercle blanc.

Dans mon métier de bétonneux, les 2 tirants qui reprennent "l'absence de poteau", on appellerait ça de la post-contrainte.

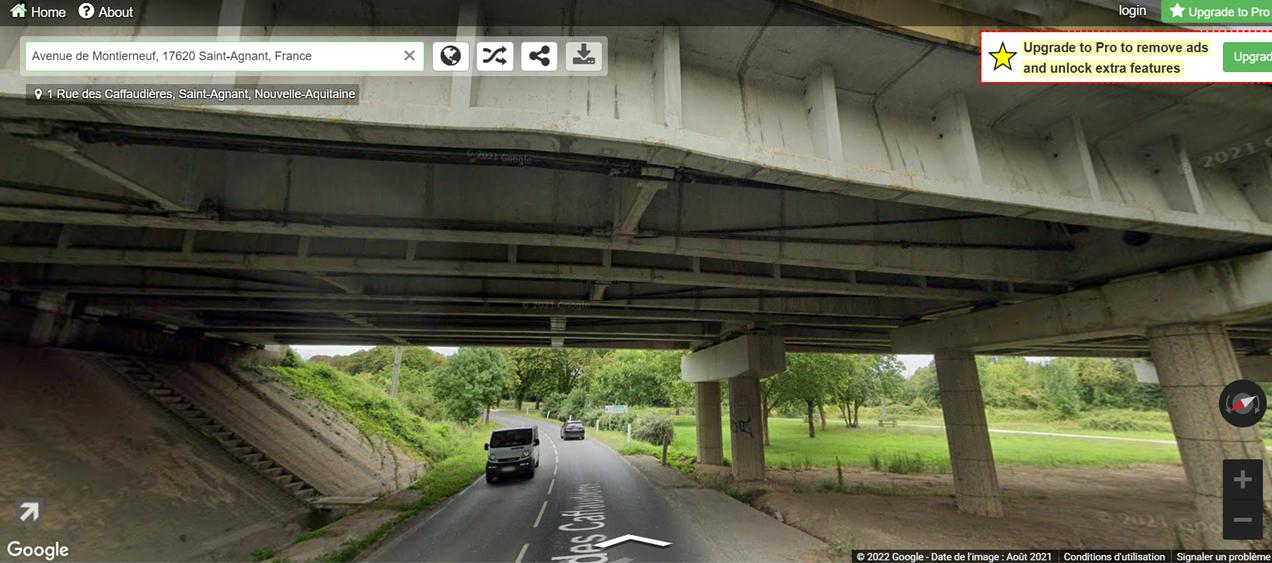

Exemple près de chez moi :

[YVES]

Du côté de la forge.

L'atelier des carrières de LLechwedd, au pays de galles, photographié en juillet 1994 par Bruno Duchène .

[Patrick ze rabbit Deludin]

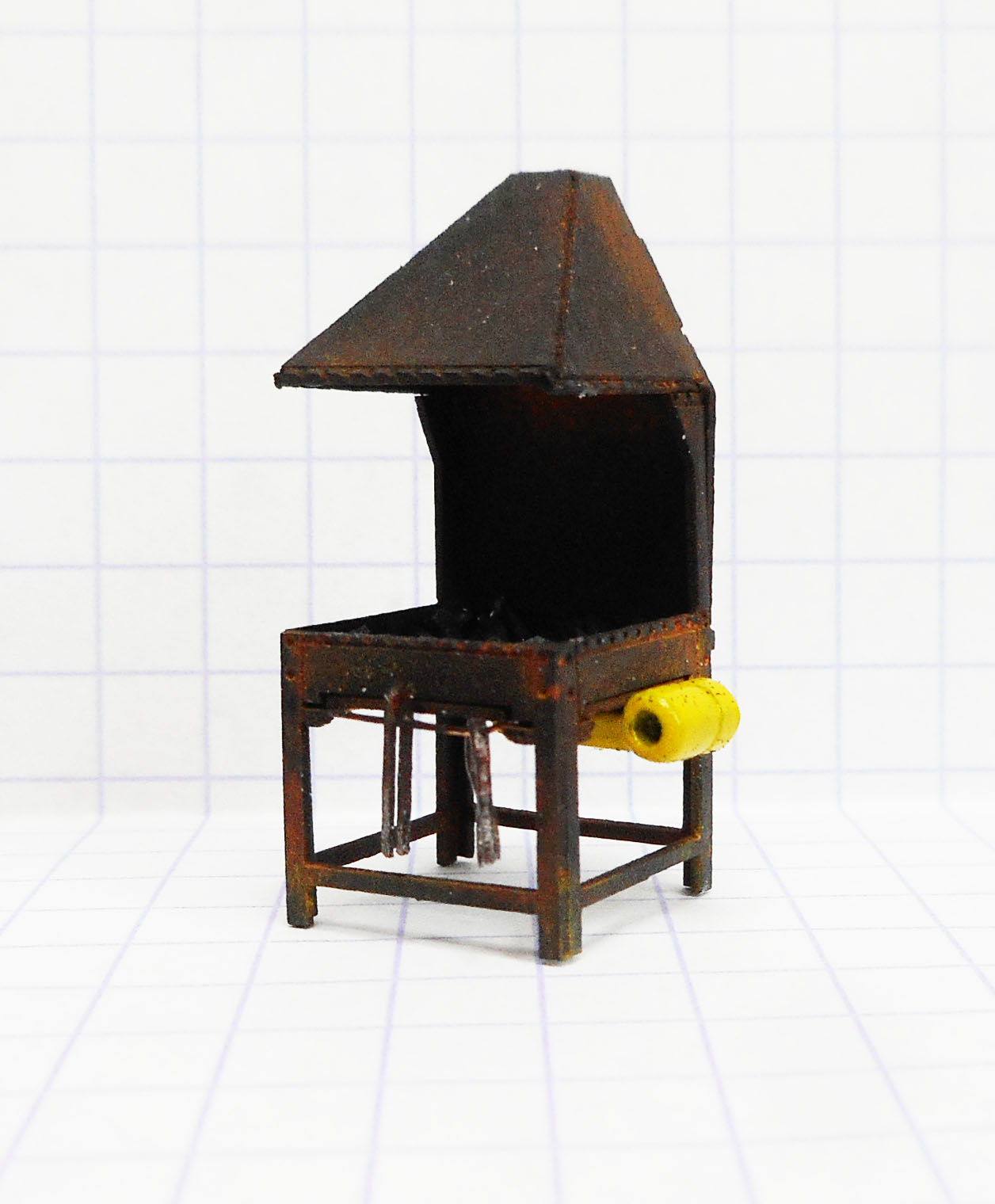

Belle forge, la poussière et la rouille montrent que ça ne sert qu'épisodiquement.
Tout comme la mienne, mais elle restera "propre".
Par contre, je n'y ai pas pensé mais j'aurais pu habiller le fond du foyer de briques réfractaires.
Trop tard, le charbon est collé depuis pas mal de temps, ainsi que le buffiâ :

Buffiâ : mot charentais dérivant du mot buffer = souffler.
Celui-ci est un modèle électrique, donc pas de poignée pour tourner.
Taillé dans des chutes de grappe plastique.
Si j'ai le courage , je mettrai les fils d'alimentation...

La table avec les outils, je retiens l'idée : ce serait plus réaliste d'avoir tout posé en vrac plutôt que bien aligné sur une panoplie.

[Patrick ze rabbit Deludin]

La charpente - le retour.

Ben j'ai... recommencé ce matin !
Parce que je n'avais pas pensé au contreventement des poteaux et à la transmission des efforts .
L'a une p'tite cervelle, le lapin.
Bougre d'âne, va !

Alors 2e dessin, qui ne me convenait pas non plus du point de vue géométrie.
J'ai improvisé par-dessus sans collage jusqu'à ce que ça (me) plaise à l'œil.

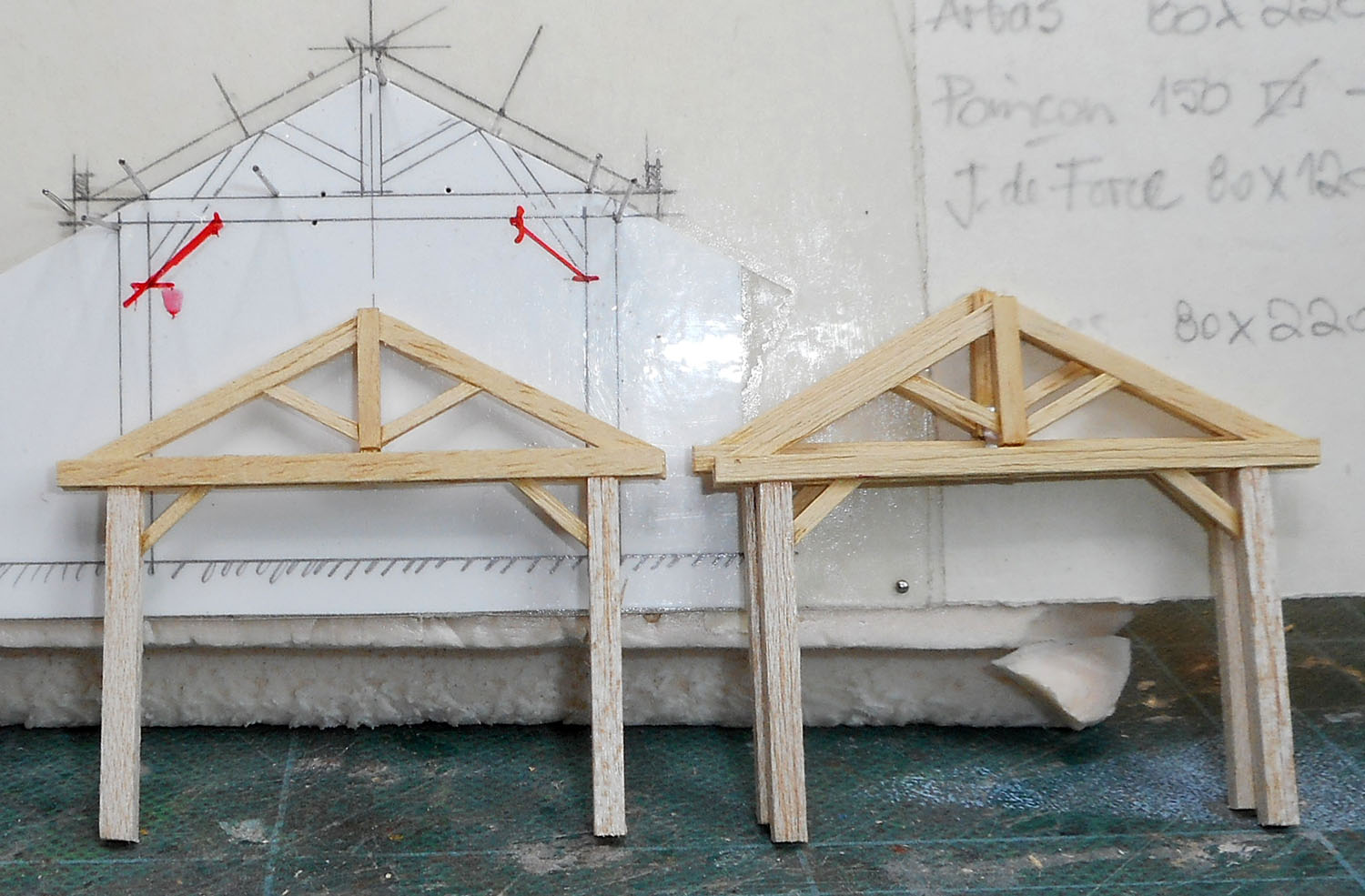

On voit le nouveau tracé au crayon sous les pièces de bois en position définitive :

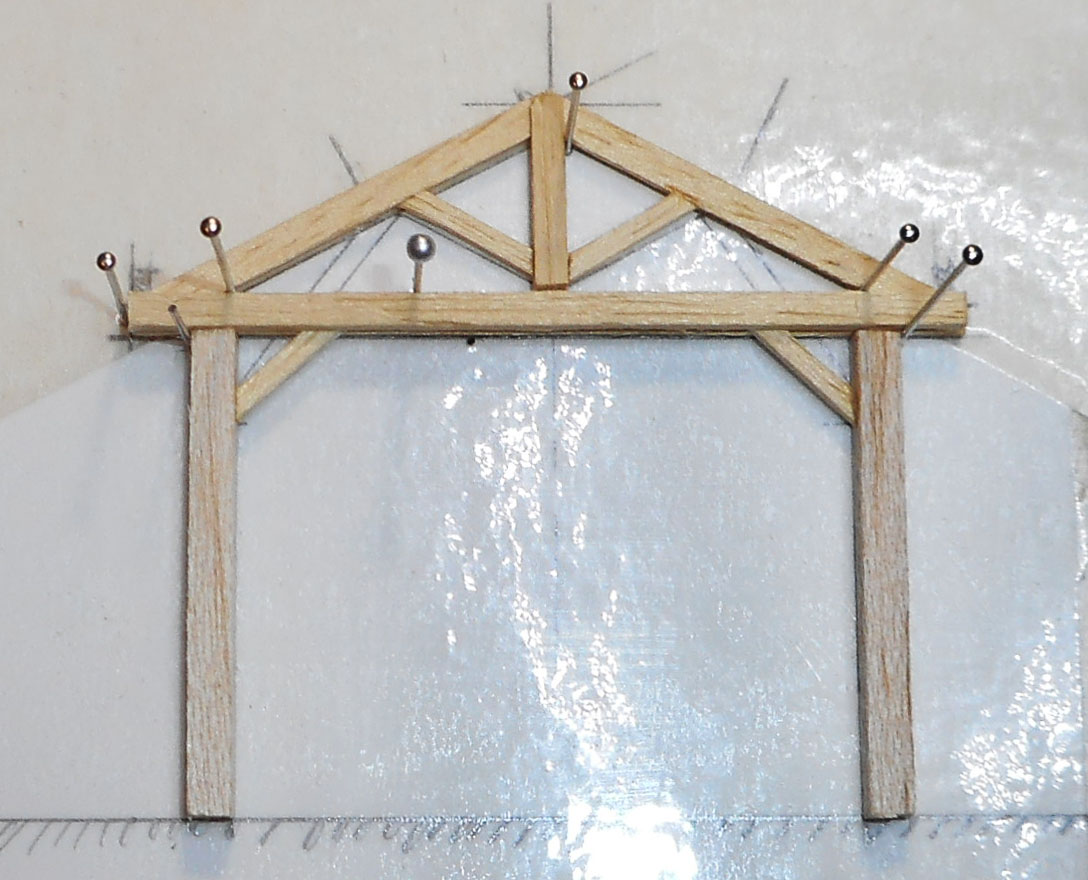

... et quelques temps plus tard (les traits rouges, c'est la position retenue pour les contreventements de poteaux, afin de faire les 3 ensembles identiques) :

Cet aprèm, j'espère réaliser l'ensemble de la structure .
Parce que là, ça traîne...

[Patrick ze rabbit Deludin]

Mais avant, détaillage d'une des fermes.
Vous vous souvenez du dessin passé précédemment ?

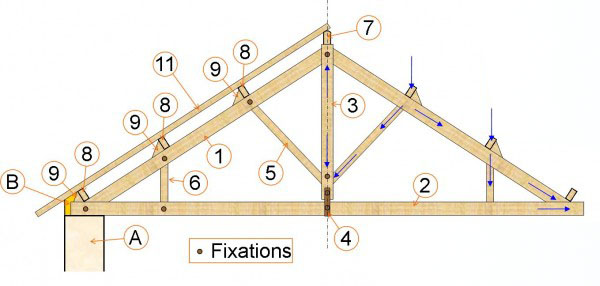

Et bien en bleu, ce sont les efforts que subissent les pièces de bois :

Charpente 2.jpg (45.31 Kio) Vu 1757 fois

Pour permettre au poinçon de travailler en tension sans ramener de charges sur l'entrait, on laisse un vide entre les deux.
L'entrait est lui aussi tendu, et subit en même temps la déformation due à son propre poids : pour éviter cela, on le suspend au pied du poinçon.

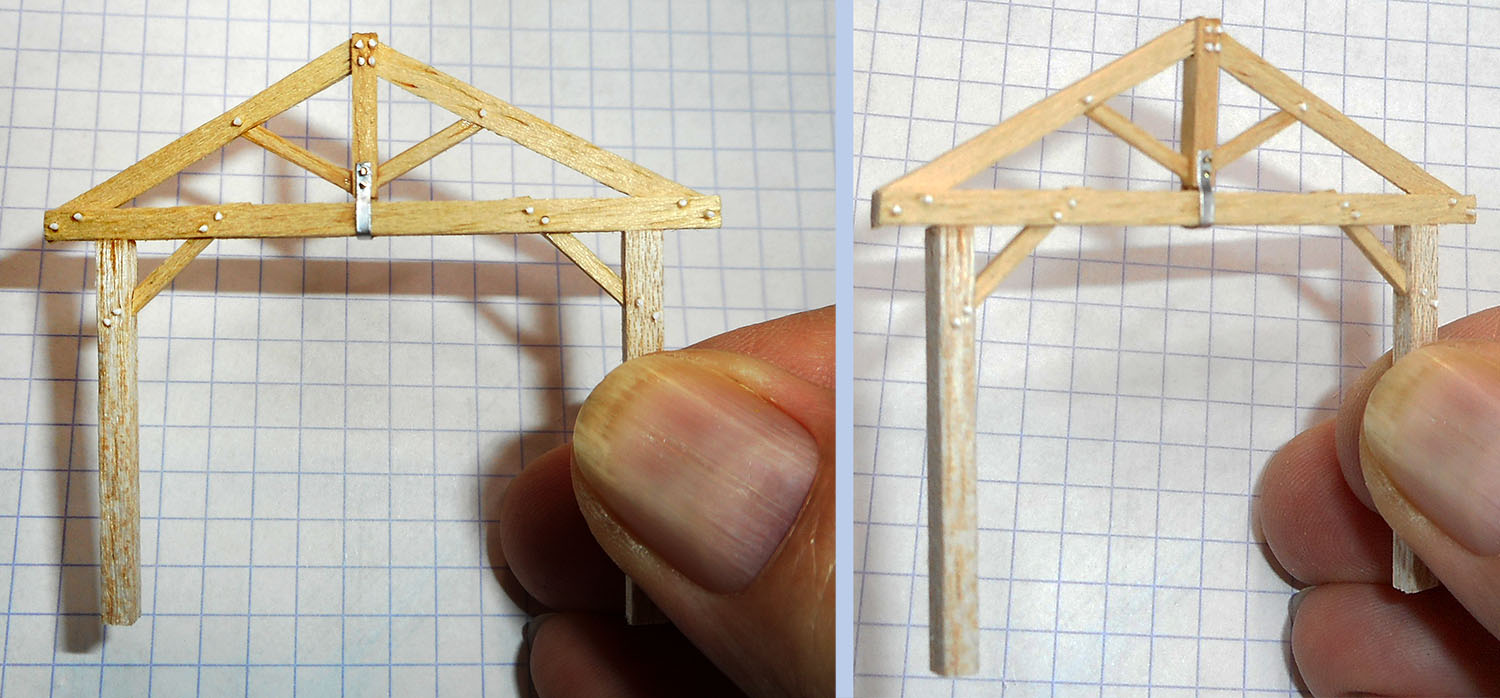

Une bonne charpente étant chevillée, on a ça au final :

(Tiens, j'ai oublié les têtes de poteaux ).
Pour avoir une idée de la taille de l'ensemble, je vous ai mis un doigt.
Enfin, façon de parler .
Voui, je sais, et pourtant je me soigne ...
Mais je n'ai traité que la façade, qui sera face aux visiteurs zébahis.
Et maintenant que la colle est sèche, puka peindre les chevilles (ronds de plastique Ø 0,5 mm) en beige .

[Patrick ze rabbit Deludin]

Affaire suivante : les longs-pans.
C'est-à-dire les parties avec bord supérieur horizontal qui joignent les pignons.
Les murs gouttereaux, quoi ...

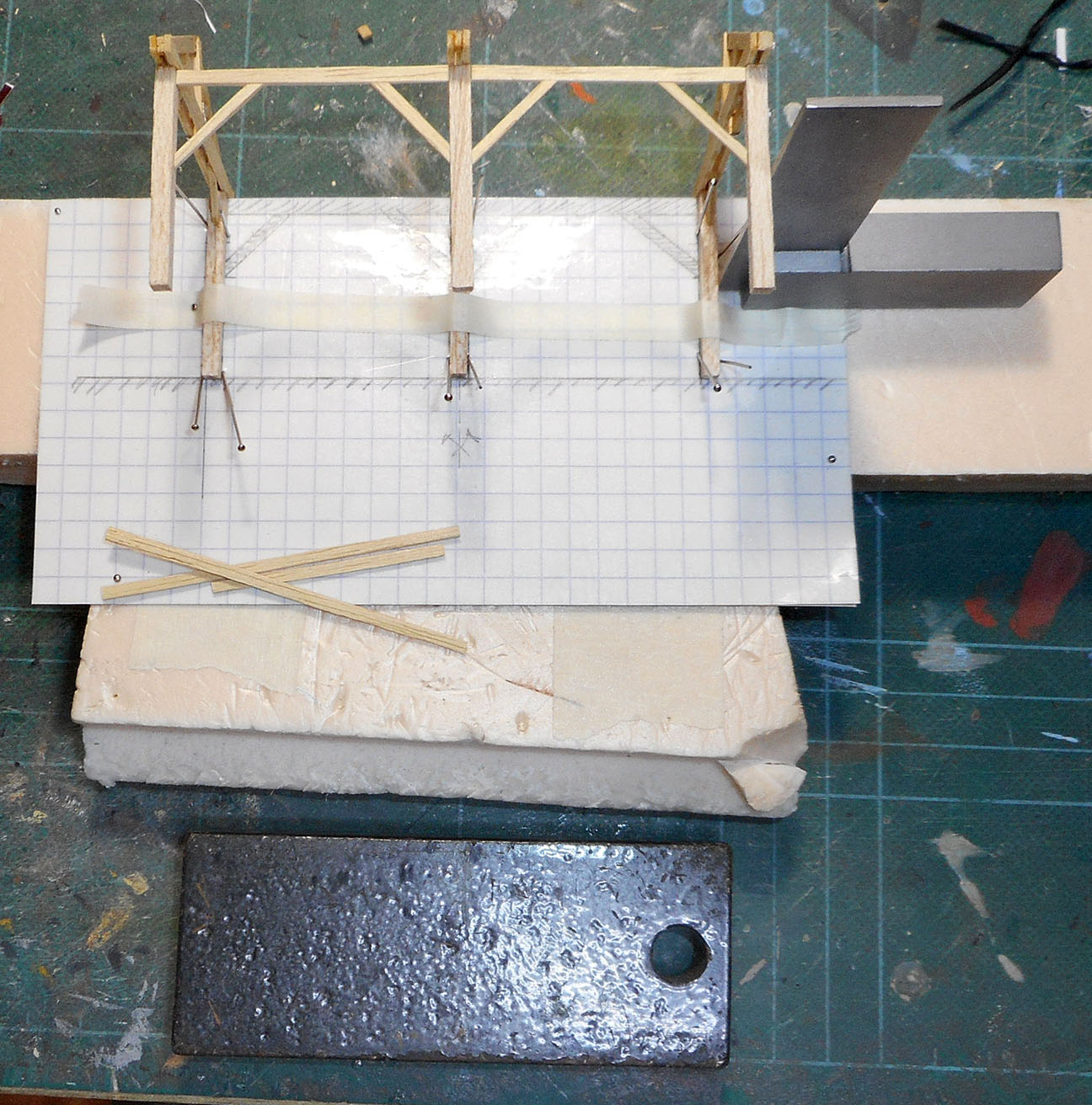

Donc un gabarit de plus, tracé, protection avec une chute de Vénilia transparent du temps où les gamines allaient à l'école, bloc de polystyrène en support, épingles de couturières en pagaille.
Et un ustensile nouveau, l'équerre, histoire que pignons et long-pan soient bien perpendiculaires.

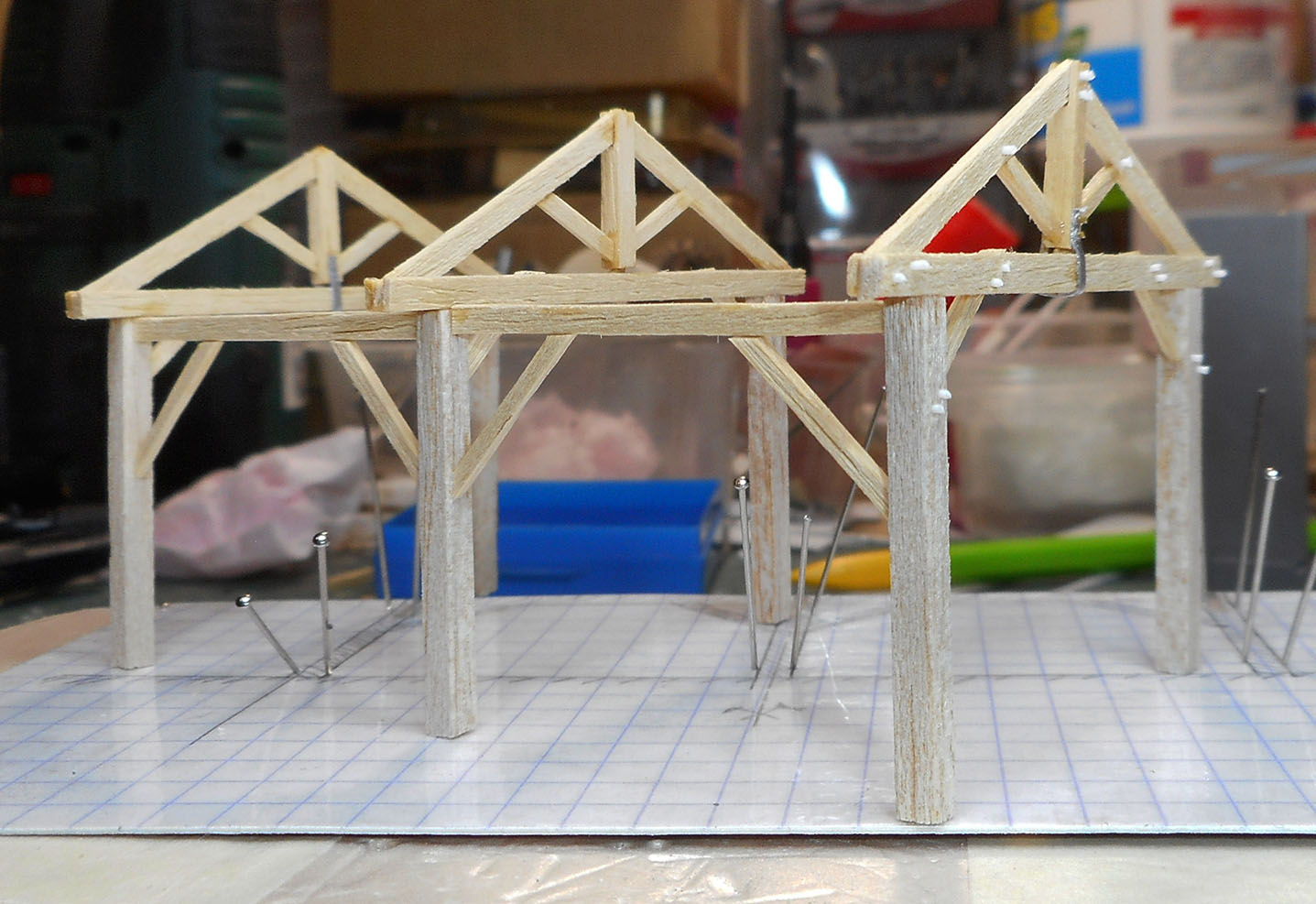

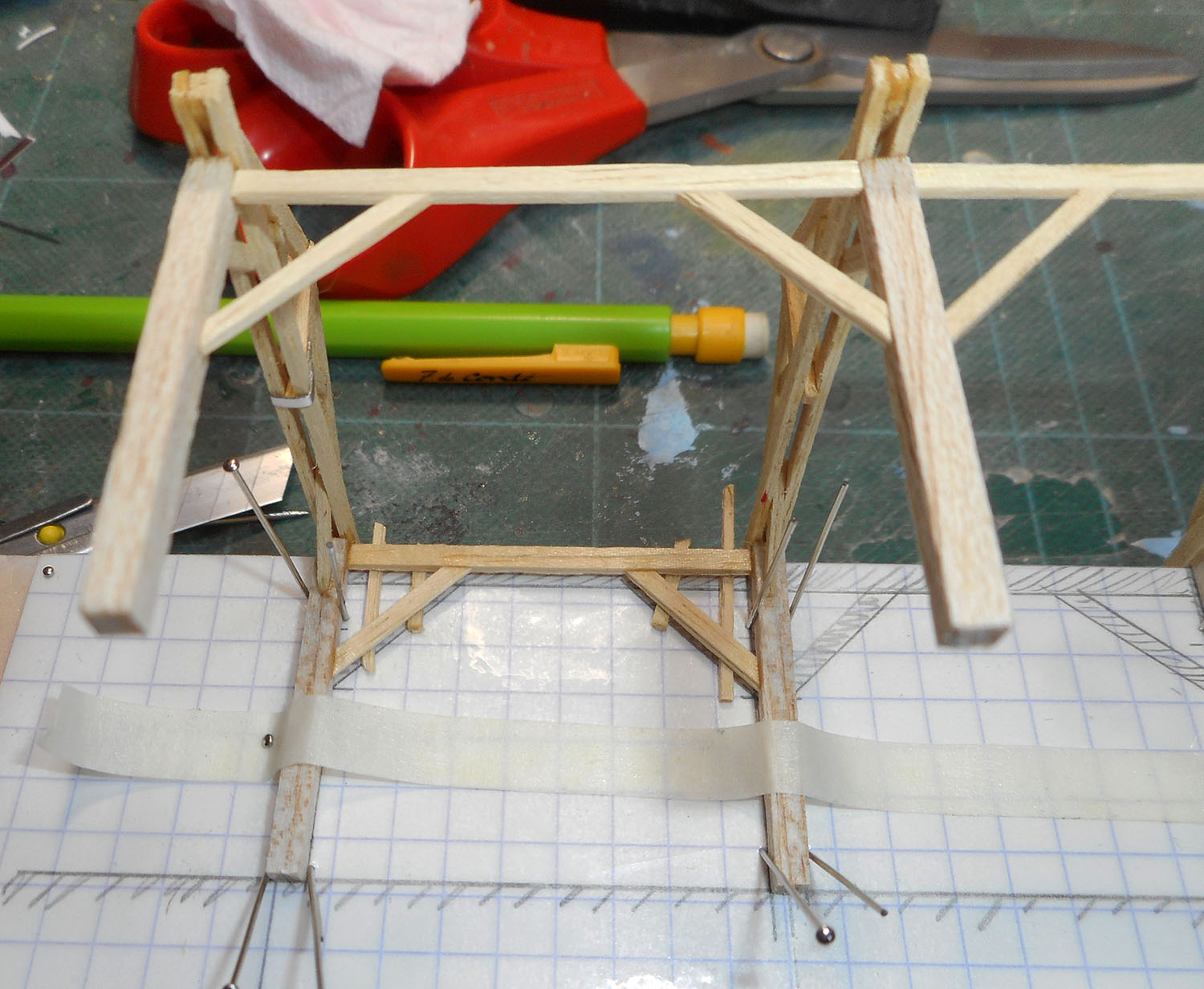

À la pose, on a ça :

Et un côté terminé, un !

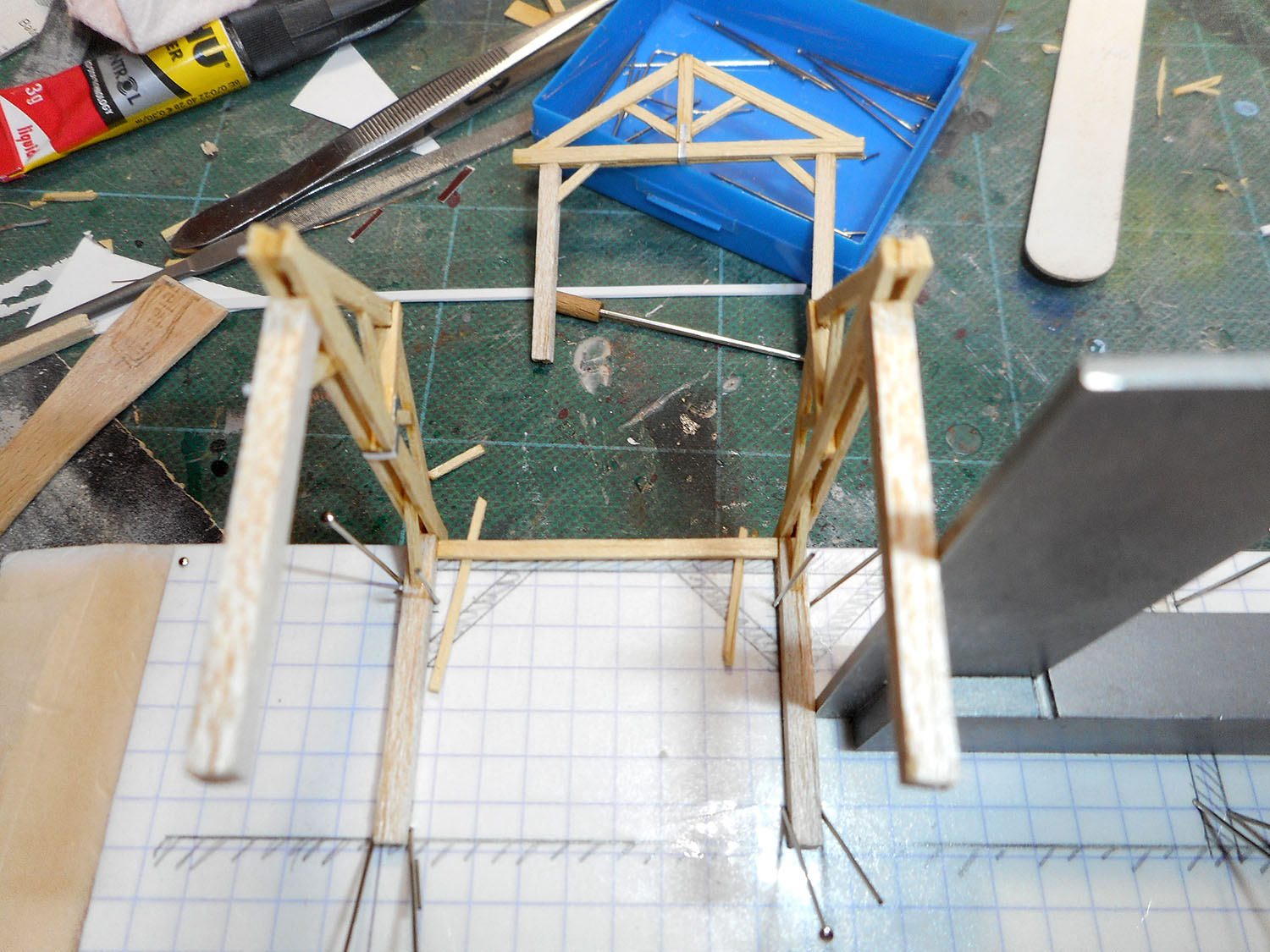

Petite vérification avant d'attaquer l'autre côté :

... dont les pièces sont immobilisées à l'adhésif, car le poids des fermes et de la nouvelle structure fait tout basculer :

Ben non, c'est en place mais je n'ai pas assez "fabriqué" de bois de la bonne épaisseur (j'avais contrecollé 2 bandes l'une sur l'autre pour cela). C'est sous presse au premier plan !
Et protch !!! J'aurais pu finir ce soir !

Vais lire Voie Libre, du coup...

[Patrick ze rabbit Deludin]

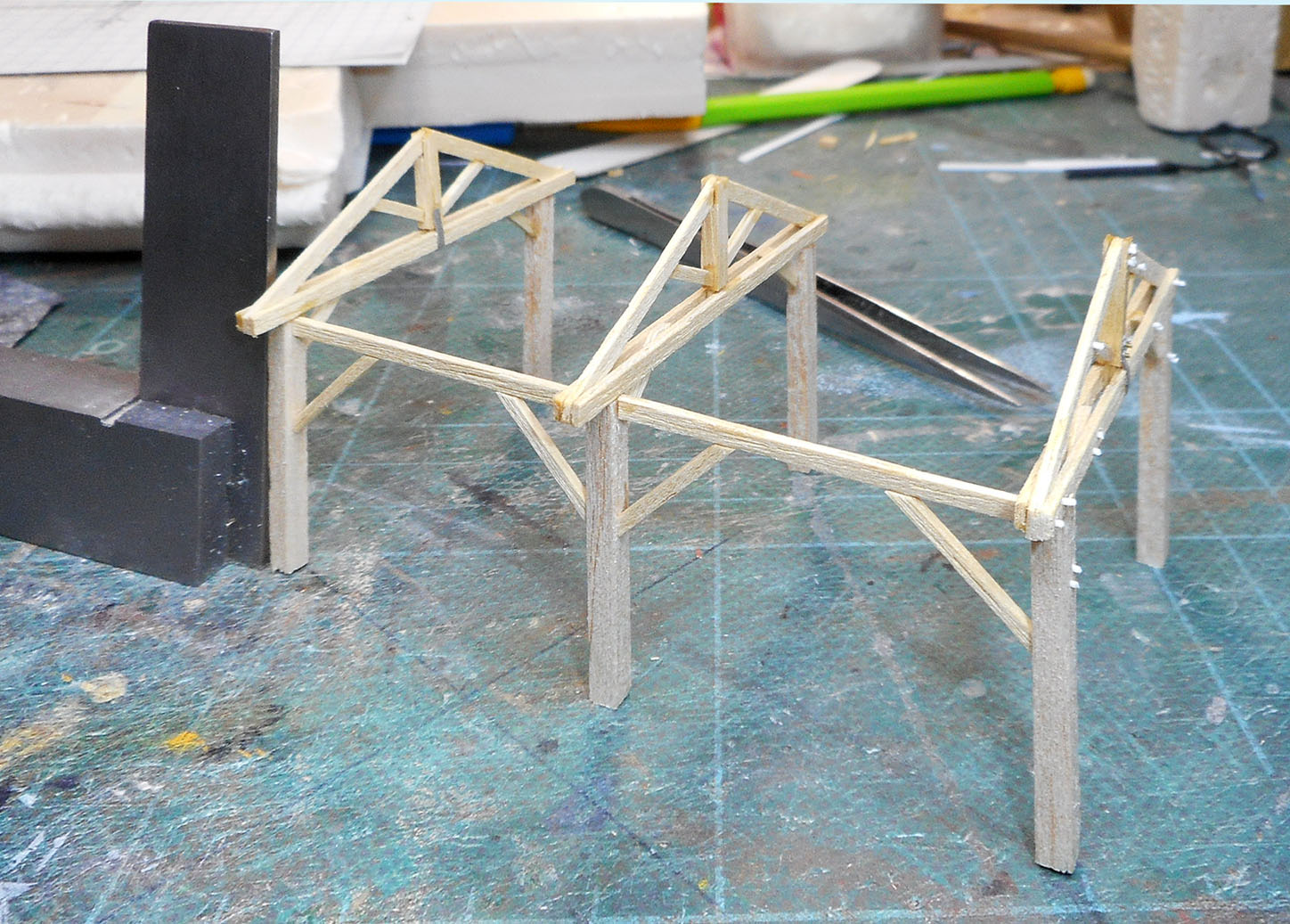

Ce matin, l'autre côté.
J'ai aussi rajouté les chevilles en tête des poteaux.
Hop :

Les bouts de bois "incertains", c'est pour caler les poutres et contreventements afin qu'ils soient à peu près au milieu de la largeur des poteaux.

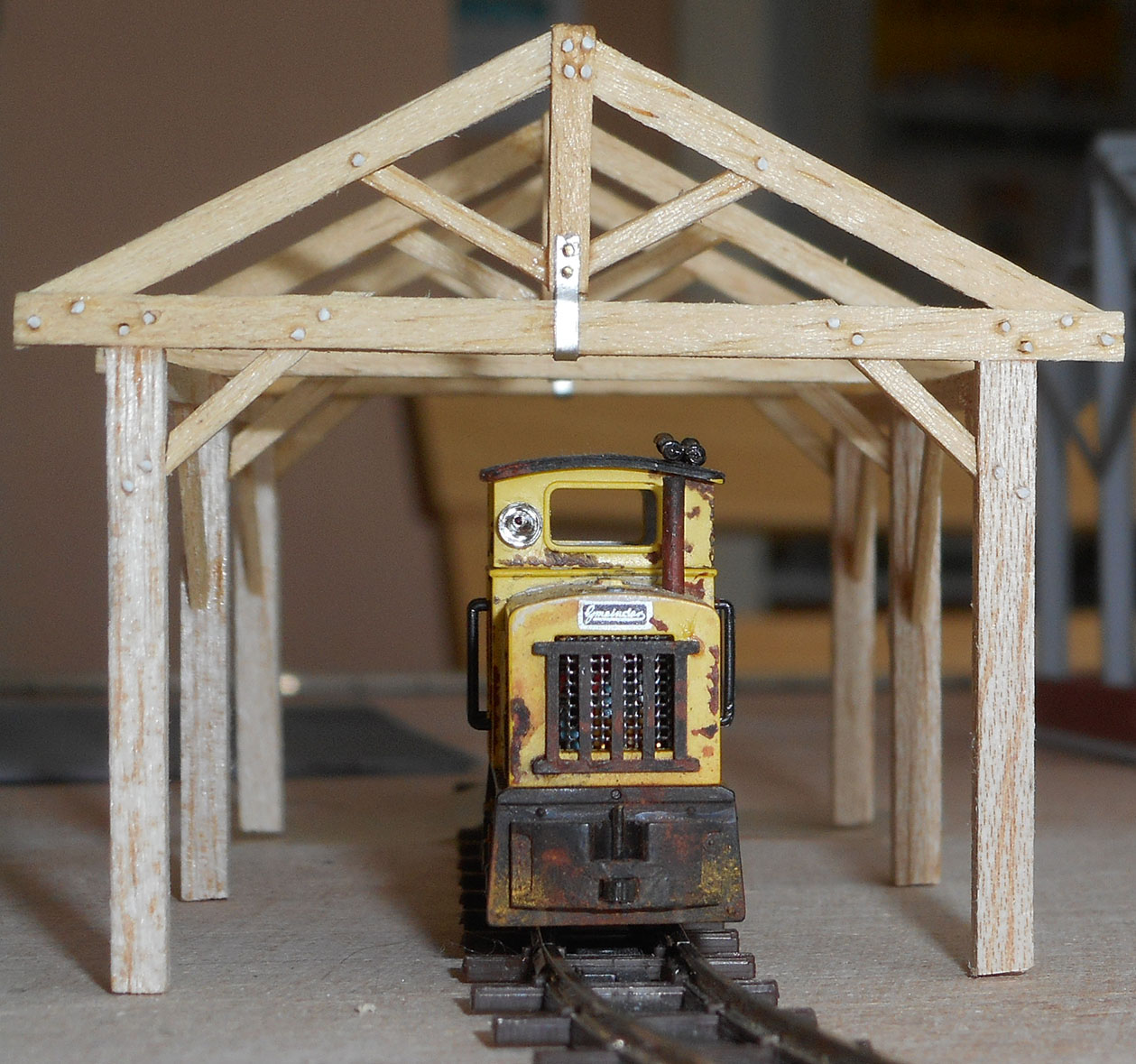

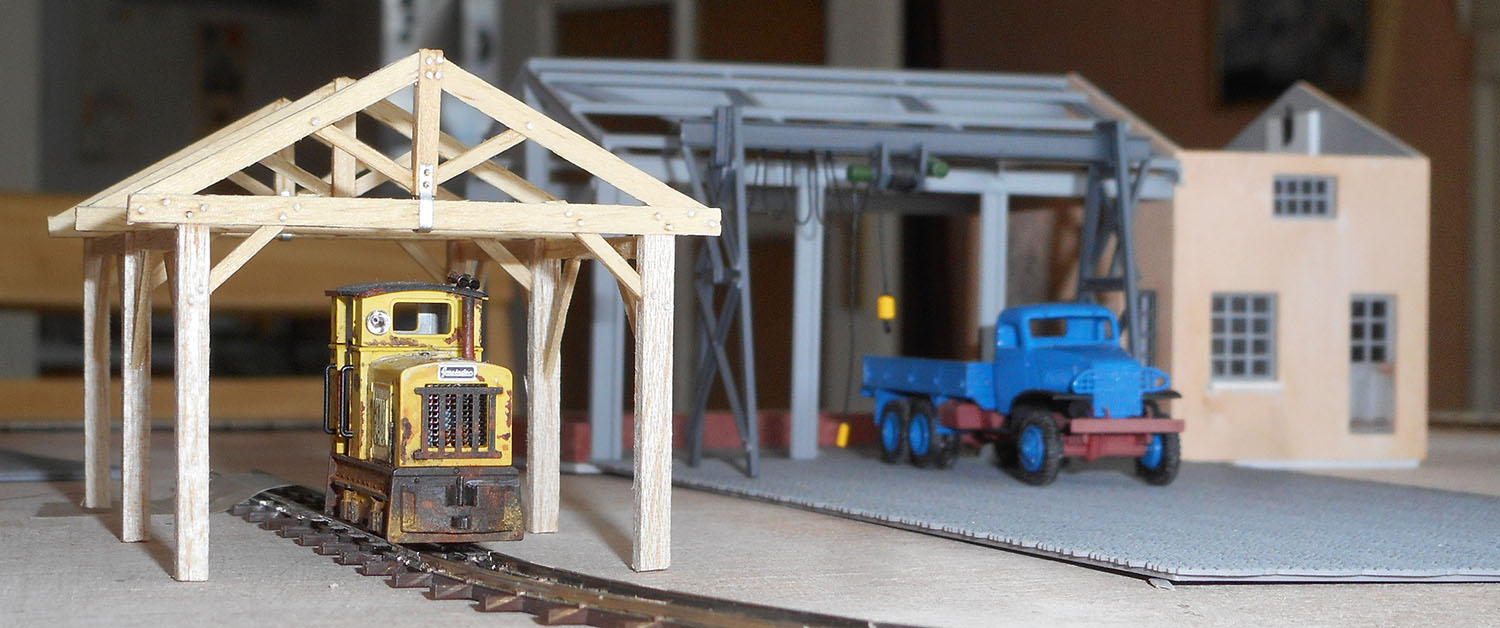

Le plus haut des engins passe sans problème, évidemment, car j'avais mesuré avant :

Et puis les poteaux seront posés sur des dés en béton, comme il se doit, donc ça va remonter l'ensemble.
Histoire que l'intérieur soit bien visible, et que je puisse passer ma patte de devant pour sortir le matériel qui s'y plantera lamentablement !

Voilà :

Ce soir, je m'attaque à la couverture.
Passqu'avant, c'est décoration des z'œufs de Pâques.
