Re: Projet HOm Gare CFD Le Cheylard

Messagepar Beyer-Garrat » 04 11 2012 à 09:05

La charnière du bas n'est absente que sur le calque montrant les renforts elle est bien présente en vue de face pas grave

Très beau travail :maitre:
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24335
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: Projet HOm Gare CFD Le Cheylard

Messagepar Christophe_Menier » 04 11 2012 à 11:44

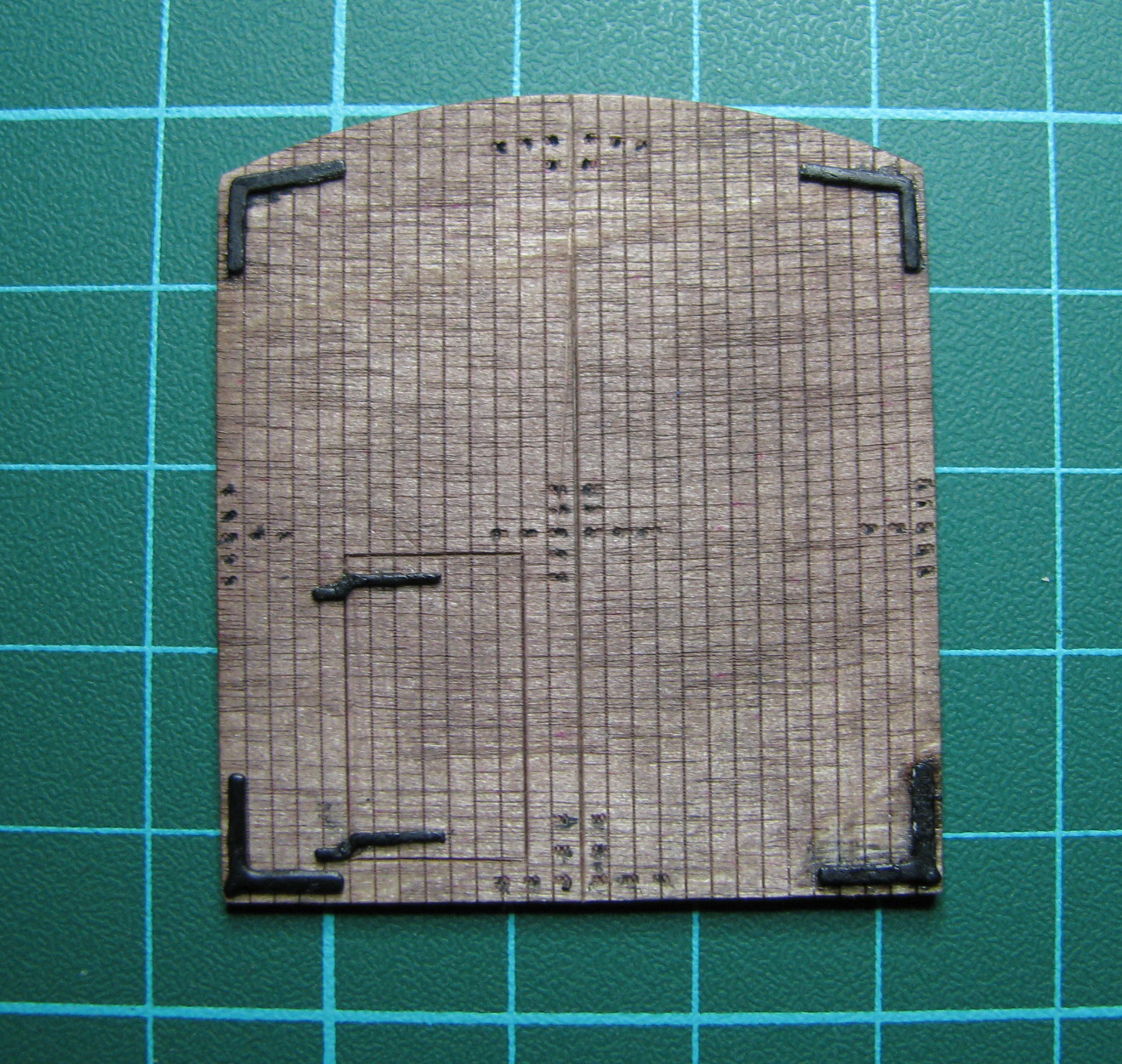

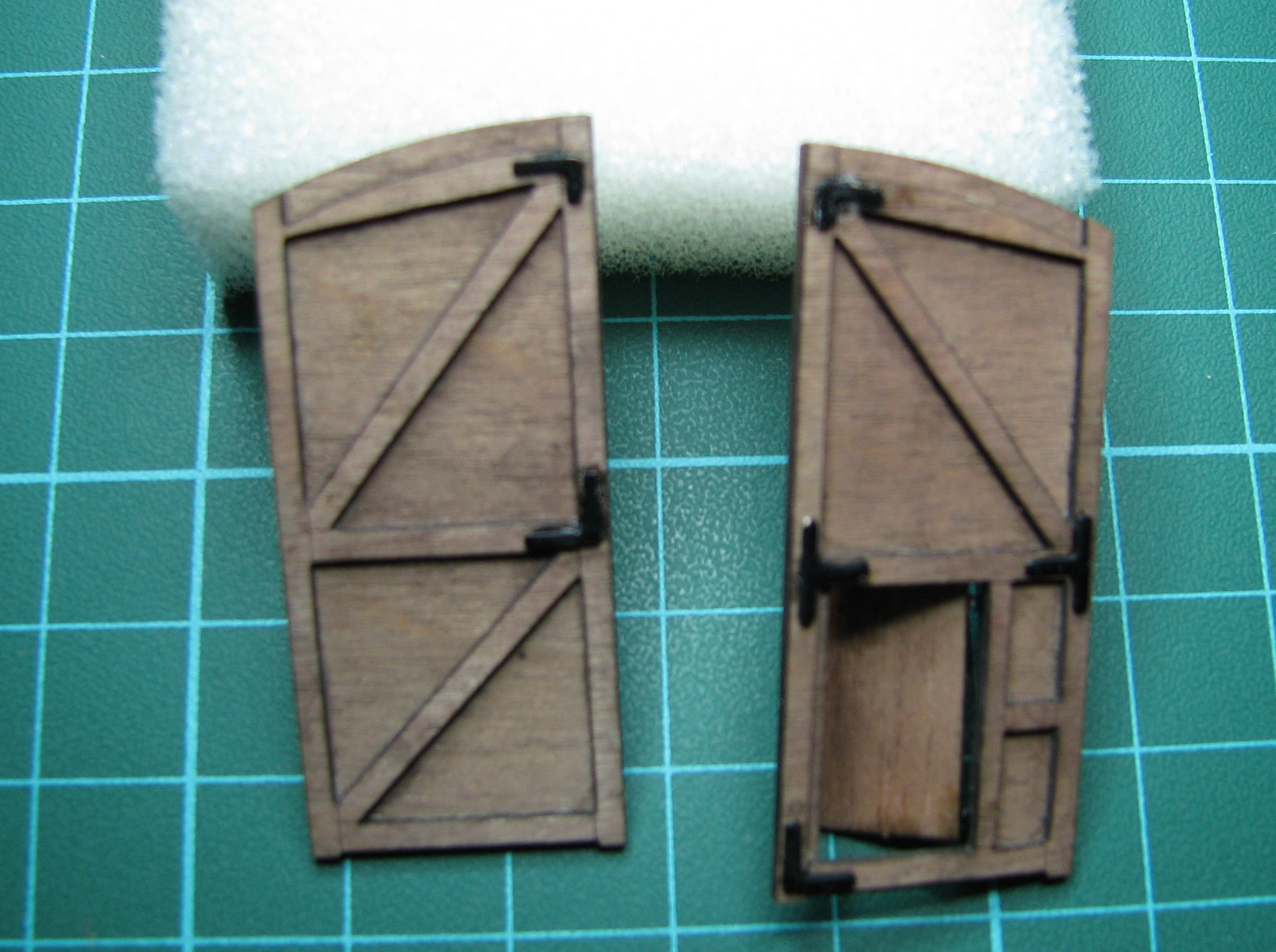

voila ce que ça donne au 1/87ème

C'est celle de Rillé-Homme, d'après le plan original. C'est pratiquement la même.

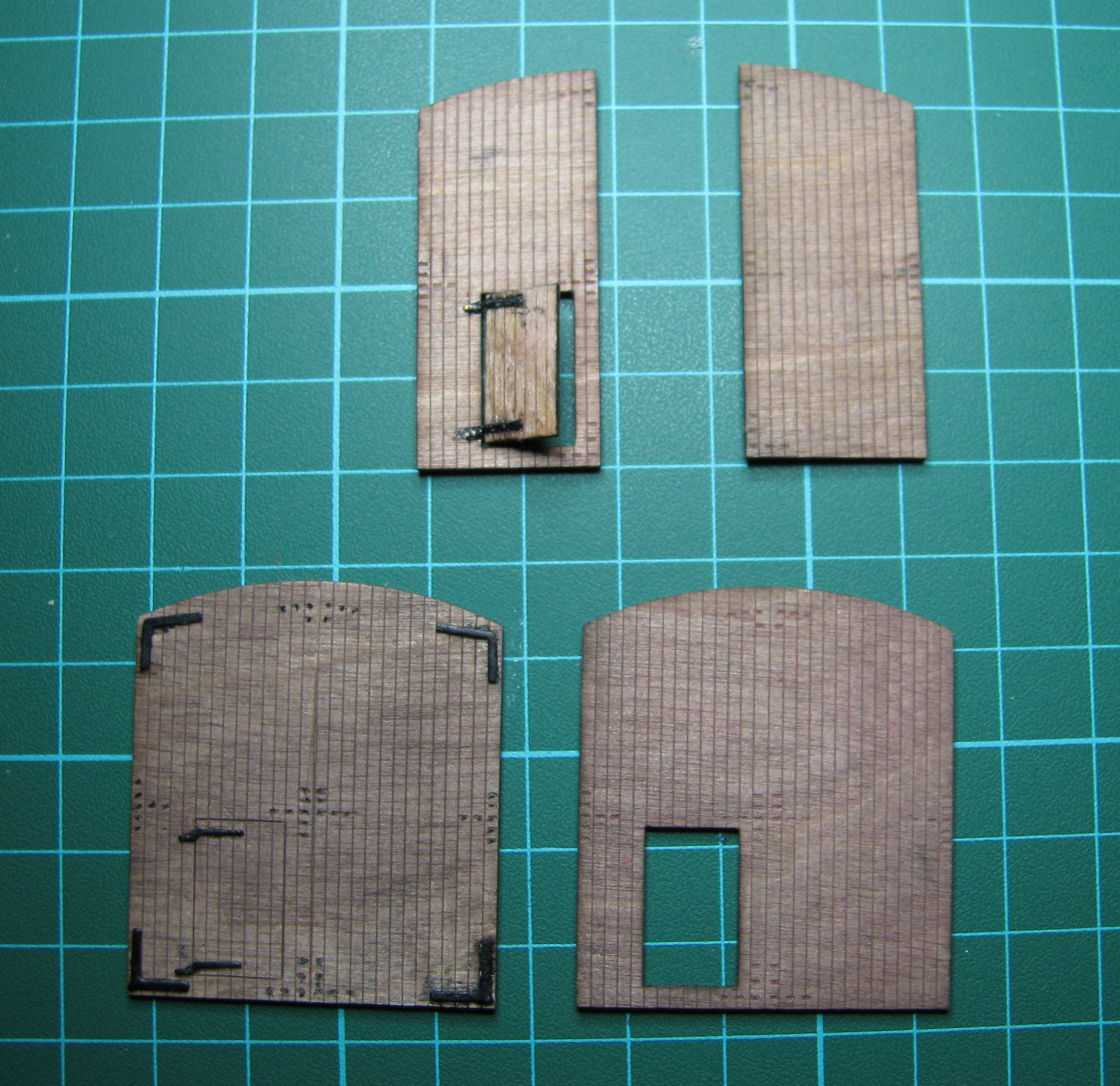

On peut faire différentes configurations :







J'ai encore des ferrures à poser
Christophe_Menier


Re: Projet HOm Gare CFD Le Cheylard

Messagepar 1CC1 3700 » 04 11 2012 à 11:52

Juste une petite question:
Pourquoi n'as tu pas pris le fil du bois pour tes portes? ça aurait été plus joli.
Laurent
1CC1 3700

Messages: 134
Enregistré le: 16 12 2009 à 23:52

Re: Projet HOm Gare CFD Le Cheylard

Messagepar Kazh du » 04 11 2012 à 12:02

Pareil....j'aurais aussi eu tendance à mettre le fil du bois dans le sens de la hauteur de la porte :oups2:
Avatar de l’utilisateur
Kazh du
Bidouilleur invétéré

Messages: 7892
Enregistré le: 25 02 2010 à 15:53
Localisation: Morbihan 56

Re: Projet HOm Gare CFD Le Cheylard

Messagepar Alex07 » 04 11 2012 à 13:29

Superbe tes portes !
Le résultat est saisissant #B6

Pour la charnière du bas c'est effectivement un oubli lorsque j'ai dupliquer la porte de face pour dessiner les renforts

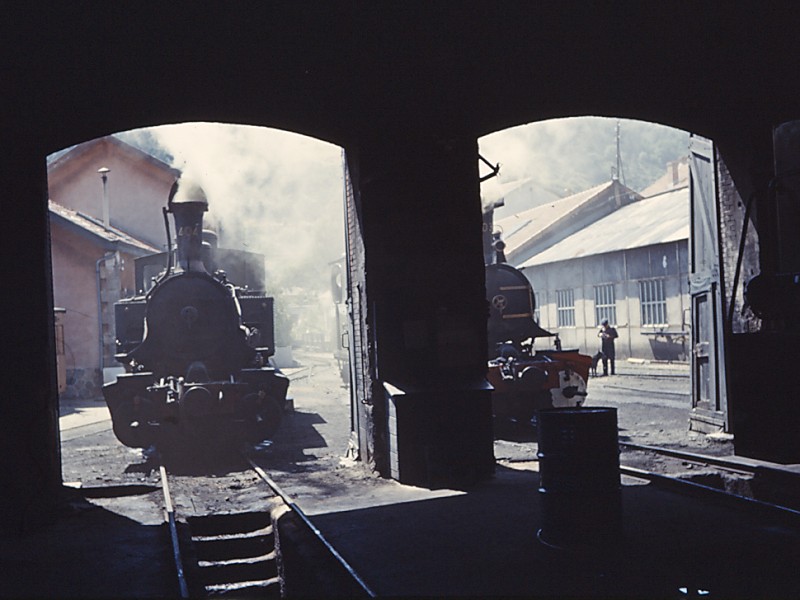

Pour la porte "guichet" (je crois que c'est le terme employé ?) les renfort ne sont pas en diagonale voir photo que je viens de retrouver :


Les renforts sur une porte sans guichet:

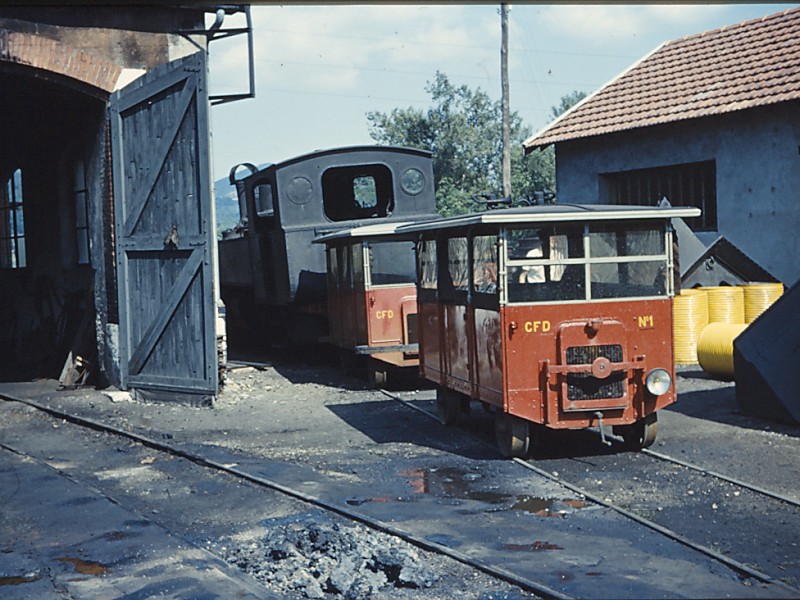

J'adore ces draisine :rod_coeur

On remarquera en bas des porte les bâches fixées pour éviter les courants d'air dans l'espace entre les rails et les portes

Voici les Màj effectuées :
HOm-ETU-001 - Remise à locomotives-Format AO.pdf
VERSION B02 du 04/11 Màj portes
(1.15 Mio) Téléchargé 222 fois


Je l'envoi à Vigeois par MP pour avis #B5
Alexandre
Avatar de l’utilisateur
Alex07

Messages: 321
Enregistré le: 04 09 2011 à 18:50
Localisation: Lyon (69) - Saint-Péray (07)

Re: Projet HOm Gare CFD Le Cheylard

Messagepar Christophe_Menier » 04 11 2012 à 13:38

Je n'ai pas fait les renforts de la petite porte pour garder sa finesse lorsqu'elle est mi-ouverte.

Pour le sens du bois, Christophe à fait au mieux.... déjà que je lui fait faire des trucs tordus !!!! ;)

Je referais ces portes mieux, car le collage des ferrures n'est pas top (dégoulinage de cyano... beurk ). Je vais utiliser l'outils de Cyril (pour les fenêtres du fourgon).

Alex, si un jeu de ferrures laiton t'intéresse....
Christophe_Menier


Re: Projet HOm Gare CFD Le Cheylard

Messagepar Alex07 » 04 11 2012 à 13:57

Tu parles de Christophe ou Christophe ?

Pour le jeu de ferrure pourquoi pas mais il m'en faudrait 3 au total dans l'idéal
Alexandre
Avatar de l’utilisateur
Alex07

Messages: 321
Enregistré le: 04 09 2011 à 18:50
Localisation: Lyon (69) - Saint-Péray (07)

Re: Projet HOm Gare CFD Le Cheylard

Messagepar Christophe_Menier » 04 11 2012 à 23:13

de l'autre Christophe :D
Christophe_Menier


Re: Projet HOm Gare CFD Le Cheylard

Messagepar Alex07 » 04 11 2012 à 23:50

D'accord :^)

Y en beaucoup je trouve des Christophe ici ! :H1

Plan à venir : le BV version agrandi (et donc au passage le BV d'origine aussi). C'est un BV de type 1 comme celui de Lamastre à quelques détails près sur les pierres d'angles. En tout cas les dimensions du BV originel sont identiques.

Après je ferais la Halle Marchandise que je dois dimensionner en partant de rien : j'ai pas encore fait d'analyse sur ce bâtiment...mis à part glaner les photos d'époque et photographier l'existant.

:F5
Alexandre
Avatar de l’utilisateur
Alex07

Messages: 321
Enregistré le: 04 09 2011 à 18:50
Localisation: Lyon (69) - Saint-Péray (07)

Re: Projet HOm Gare CFD Le Cheylard

Messagepar chamb07 » 06 11 2012 à 14:14

SUPER BOULOT ! E2
je sui ce beau projet de gare du Cheylard avec interêt, c'est normal étant cheylarois.
quant se sera fini :rod_siflet , il faut que j'organise une belle expo en terre Cheylaroise avec les réseaux CFD des membres du forum et le club de Granges.

courage et amicalement métrique à tous ;) .
Ardéchois coeur fidèle
Avatar de l’utilisateur
chamb07

Messages: 580
Enregistré le: 04 10 2011 à 22:36
Localisation: LE CHEYLARD

Re: Projet HOm Gare CFD Le Cheylard

Messagepar :-) gerhard » 06 11 2012 à 15:16

bonjour

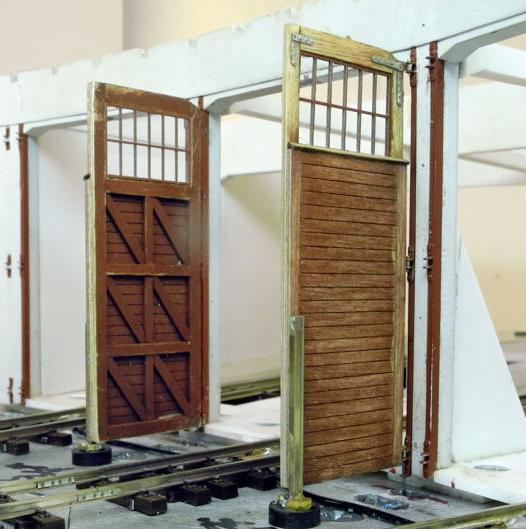

superbe, les portes. mille et quelques kilomètres plus à l'est, même combat:

http://www.schmalspur-modell.at/viewtop ... &start=100

:-)) gerhard
Fichiers joints
Unbenannt b.JPG
Unbenannt b.JPG (44.21 Kio) Vu 3991 fois
Avatar de l’utilisateur
:-) gerhard

Messages: 302
Enregistré le: 01 01 2008 à 13:01

Re: Projet HOm Gare CFD Le Cheylard

Messagepar Kazh du » 06 11 2012 à 19:01

Y a pas je n'arrive pas avec la langue de Beethoven, Goëthe et consorts :H2
J'ai mal compris ou c'est du HO? Vu les détail j'aurai plutôt pensé pour du O....
Le moule montré en bas de page est pour refaire des assemblages de pièces en bois en série?
Avatar de l’utilisateur
Kazh du
Bidouilleur invétéré

Messages: 7892
Enregistré le: 25 02 2010 à 15:53
Localisation: Morbihan 56

Re: Projet HOm Gare CFD Le Cheylard

Messagepar Storm » 06 11 2012 à 20:38

C'est bien du HOe, ça se voit tout de suite C7


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 23939
Enregistré le: 24 04 2006 à 23:54
Localisation: Vesly (27)

Re: Projet HOm Gare CFD Le Cheylard

Messagepar Christophe_Menier » 06 11 2012 à 21:51

en tous cas, faire une porte fonctionnelle avec 3 points de rotation au 1/87... bravo :maitre:
Christophe_Menier


Re: Projet HOm Gare CFD Le Cheylard

Messagepar Kazh du » 06 11 2012 à 22:03

Storm a écrit:C'est bien du HOe, ça se voit tout de suite

Ouaip ben pour Noêl je vais demander des lunettes, je n'ai vraiment cru au HOe qu'à la page suivante en voyant la locomotive de profil :oups2:
Ce qui fait que je suis vraiment épaté par la qualité et la finesse du travail :maitre:
Avatar de l’utilisateur
Kazh du
Bidouilleur invétéré

Messages: 7892
Enregistré le: 25 02 2010 à 15:53
Localisation: Morbihan 56
