Nozières-Murat réseau mixte HO/HOm

[mikado]

Bonjour la compagnie !

le coup de dremel, c'est pour séparer les rails ???

Tout à fait et quand la liaison doit se faire dans une courbe, ça permet de bien souder et fixer les rails en position sur des vis ou plaques de cuivre (isolées) et de séparer les tronçons sans qu'ils bougent.

C'est tout à fait ça.
Une fois tronçonnés les rails restent parfaitement en place.
Les essais n'ont pas posé de problème : aucun accoup visible au passage de la rame, pas de tréssautement. La Malllet des Rhb et ses 2 wagons n'ont pas bronché ! C'est absolument imperceptible et c'est extrèmement solide.
En plus les disques de la Demel sont très fins, donc "pas de lézard"...

Les gars vous me faites peur (galloping, mikado, vigeois, et j'en passe ...), je sens que je vais a nouveau entrer en DPB* !!

C'est plutôt moi qui suis admiratif... Vous placez la barre haut les gars ! Moi je ferai ce que je pourrai en m'inspirant de votre travail.

[Zébu]

Au lieu de vis, j'ai placé des clous. Soudure et hop. La sortie de mon module précédent en courbe n'a plus jamais bougé. Plus de rail plié et tout s'ajuste au quart de poil !

[pelican]

Grand merci pour les essplications !!!

[Fred de St Amand]

Tout cela est trés joli, et fait avec une grande précision!

[YVES]

[Gabryel]

Sacrée menuiserie. Du travail de pro.
Vivement la mise en forme du décor

[mikado]

Merki les gars

Vivement le décor en effet.....

Côté programme des prochains travaux :
- Fin de la pose de la voie en gare de Murat
- Pose des moteurs d'aiguillage Fulgureux
- Réalisation du pont en entrée de gare : pont métallique à réaliser en profilés plastiques (Evergreen).

[mikado]

Bonjour la compagnie !

Bon, voici quelques news après une légère interruption, due à..... la naissance de mon fils !
Les travaux ont donc repris mais à allure modérée !
Vu qu'il y a pas mal de photos, je vais poster en 2 fois.

Premiers travaux : la rectification de ma courbe en Voie normale.
Ma liaison par éclisse n'était pas parfaite, le bissel avant de ma 141F avait à cet endroit tendance à frotter sur le marche pied : j'ai donc repris l'alignement (Pas facile en courbe ), refait mes soudures et suis passé de 640 à 660 mm de rayon.
J'ai donc utilisé un gabarit pour être plus précis :


Voilà qui fut fait. Retour à la VM....
Ayant décider d'affiner l'allure des auguille Peco en faisant sauter le vilan ressort et ayant décider d'employer des moteurs d'aiguille Fulgureux, j'ai modifié les aiguilles (d'après un post de M. La Mouette ) :

A tout de suite dans le message suivant...

L'aiguille du bas est en attente de sa traverse de remlacement.

J'ai posé les voies principales et les 4 aiguilles de Murat.


La suite juste après...

[mikado]

Suite des travaux : pose de 2 moteurs Fulgurex + électrification de Murat

Bon, on commence par la tringle de commande.
Bras de levier de 20 et 19 mm (côté moteur) comme spécifié.
Réalisation d'une petite pièce :


Le moteur, le palonnier et quelques cales avant montage :


Installation sous le plan de roulement :

PS : les vis ne sont que provisoires, pour le réglage.

Ayant décidé de ne pas changer de source d'alimention, il a fallu chercher comment alimenter ces moteurs (continu) à partir de mon tranfo accessoires.
Après quelques recherches, j'ai trouvé (merci M. La Mouette ) : on transforme l'alternatif en courant simple alternance grace à 2 diodes montée tête bêche.
Une patie du circuit de commande avec les 4 diodes :

Et miracle; ç afonctionne très bien !!!

Une fois les 2 moteurs câblés, voilà ce que ça donne avec les réalims des pointes de coeur :



Vue d'ensemble du dessous de la gare de Murat :




Voilà, c'est déjà pas si mal pour un jeune papa...

[pelican]

toutes mes félicitations pour l'arrivée du fiston !! on pense souvent à la maman, mais moi je trouve que le papa est mis à aussi rude épreuve !!!
tu vas devoir prévoir un étage plus bas pour un train "adapté" !!
à la maison, c'est le petit fils .. qui joue actuellement avec une espèce de locomotive qui fait des bulles, et puis un train en bois !! l'étape suivante, le Toy train de jardin est déjà prévu !

pour revenir au réseau : le cablage est aussi bien que la menuiserie !!

[mikado]

Merci Pélican !

C'est vrai que le temps du papa est également bien occupé !
Pour ce qui est du futur train du petit bonhomme, on va s'en occuper
Je crois qu'il commencera lui aussi par un train en bois avant d'aller mettre ses doigts sur ceux de papa.....

[wens]

Toutes mes félicitations

Vraiment de remarquables travaux , je manquerai pas de suivre la suite

[Storm]

Ah ces problèmes de riches… Des 141F qui passent mal dans les rayons…

Beau boulot comme d'hab Et bon courage aux jeunes parents

[La Mouette]

Suite des travaux : pose de 2 moteurs Fulgurex + électrification de Murat

Bon, on commence par la tringle de commande.
Bras de levier de 20 et 19 mm (côté moteur) comme spécifié.
Réalisation d'une petite pièce :
[ http://img717.imageshack.us/img717/5884/201104122039640pjmbisca.jpg ]

Le moteur, le palonnier et quelques cales avant montage :
[ http://img14.imageshack.us/img14/6634/201104242822640pjmbisca.jpg ]

Installation sous le plan de roulement :
[ http://img864.imageshack.us/img864/2235/201104242828640pjmbisca.jpg ]
PS : les vis ne sont que provisoires, pour le réglage.

Ayant décidé de ne pas changer de source d'alimention, il a fallu chercher comment alimenter ces moteurs (continu) à partir de mon tranfo accessoires.
Après quelques recherches, j'ai trouvé (merci M. La Mouette ) : on transforme l'alternatif en courant simple alternance grace à 2 diodes montée tête bêche.
Une patie du circuit de commande avec les 4 diodes :
[ http://img690.imageshack.us/img690/9308/201104252835640pjmbisca.jpg ]
Et miracle; ç afonctionne très bien !!!

Une fois les 2 moteurs câblés, voilà ce que ça donne avec les réalims des pointes de coeur :
[ http://img687.imageshack.us/img687/787/201104252833640pjmbisca.jpg ]


Vue d'ensemble du dessous de la gare de Murat :
[ http://img508.imageshack.us/img508/3820/201104252836640pjmbisca.jpg ]

[ http://img846.imageshack.us/img846/7915/201104252834640pjmbisca.jpg ]

Voilà, c'est déjà pas si mal pour un jeune papa...

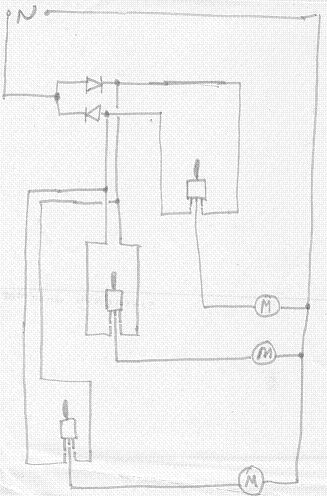

Chouette mais tu te compliques la vie, il n'y a besoin que de deux diodes quel que soit le nombre d'aiguilles (juste tenir compte du nombre d'aiguilles basculant simultanément).


Accessoirement ça facilite les dépannages.

[Marcel]

Superbe berceau à couvercle (drôle d'idée tout de même !?) :^)

Félicitation à la maman et au papa !

Je suis fasciné par la qualité de ton travail... (prendre des notes ! prendre des notes !...) Bravo.
