Projet HOm Gare CFD Le Cheylard

[Beyer-Garrat]

Ce serait effectivement une bonne idée mon Jojo

[Alex07]

Faut voir ! C'est une idée pas bête !

Dans ce cas y a tout les autres bâtiments à prévoir aussi : BV, Atelier peinture, Halle, logement, bureau de l'exploitation, buvette, kiosque, WC/lampisterie, Atelier réparation wagons, maison des cantonniers, portique et les remises annexes des années 40/50 qui ont vu le jour après

Bref c'est la liste de tout ce que je vais dessiner sur Autocad (tous sont déjà faits en dessin papier sauf Halle, BV agrandi, buvette, Maison cantonnier, portique et remises annexes)

[L'homme du pire caddy]

Chamb07 as tu la possibilité de prendre en photo une des fenetre du dépot à locomotives? En principe en montant le talus côté Eyrieux c'est possible sauf si ça ne l'est plus !

impossible les fenêtres sont noyées dans le nouveau bâtiment, seul les yeux de boeuf restent visible mais de loin et difficilement.

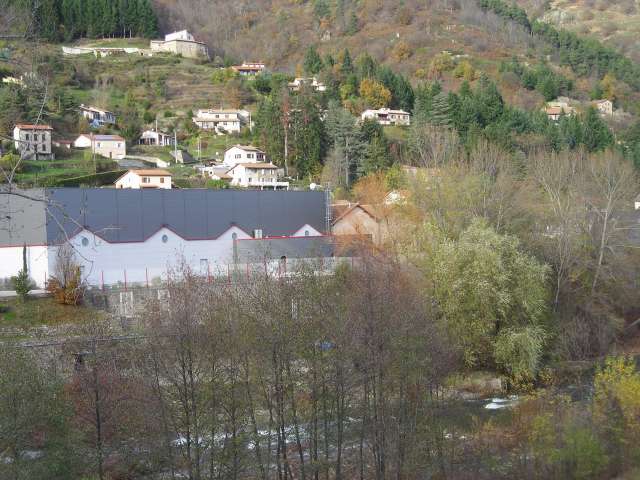

Photo 1 903_PhotoRedukto.jpg (50.67 Kio) Vu 4098 fois

Sont-ce vraiment les restes du bâtiment d'origine ou est-ce une fantaisie remarquable idée de l'architecte ???

Regarde la différence de niveau avec le bâtiment suivant...

N'y a-t-il pas là un reste original ???

On s'y perd...


Pierre.

________________________________________

[vigeois]

Et pourquoi pas faire réaliser la remise par Achitecture et Passion?

Je ne dis rien mais j'observe ! Il est déjà prévu l'ensemble des batiments de Lamastre, et c'est vrai que cette remise à 3 voies du Cheylard est intéressante à plus d'un titre.... Ce qui me manque le plus, ce sont des plans...

[Douglas]

[Alex07]

Et pourquoi pas faire réaliser la remise par Achitecture et Passion?

Je ne dis rien mais j'observe ! Il est déjà prévu l'ensemble des batiments de Lamastre, et c'est vrai que cette remise à 3 voies du Cheylard est intéressante à plus d'un titre.... Ce qui me manque le plus, ce sont des plans...

Les plans cela ne sera plus un problème, c'est ce que je fais petit à petit à partir de mes relevés terrain et des photos d'époque ou d'aujourd'hui

J'ai rassemblé de quoi dessiner l'ensemble des bâtiments du Cheylard, après la remise je m'attaquerai au BV puis à la Halle marchandise.

[Alex07]

Photo 1 903_PhotoRedukto.jpg

Sont-ce vraiment les restes du bâtiment d'origine ou est-ce une fantaisie remarquable idée de l'architecte ???

Regarde la différence de niveau avec le bâtiment suivant...

N'y a-t-il pas là un reste original ???

On s'y perd...

Pierre.

________________________________________

On voit le bâtiment d'origine avec le crépi rose.
La structure métallique a été construite entre 2002 et 2012 puisque'ils ont rasé (oui carrément !...il ne reste plusque le RdC/sous sol de visible le long du chemin qui longe l'Eyrieux) le bâtiment qui faisait office de Logement du chef de dépôt et de magasin... (j'ai dessiné les plan en papier déjà, voir également les photos de mon module construit en 2011 : on voit le bâtiment avec toi à double pente )

Ce que je voudrais c'est une photo des fenêtres d'origine qui sont sur la facade en crépi rose.

[Punavai]

Comme le dit Christophe d'Architecture et Passion, l'idéal est de baser la réalisation du modèle réduit sur les plans réels des bâtiments ferroviaires. Peut-être que ces plans se trouvent dans les archives détenues par Monsieur Chapignac et dont une équipe de forumistes PME a entrepris de réaliser le scannage des divers documents ?

[Alex07]

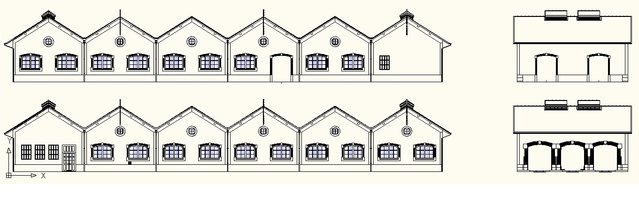

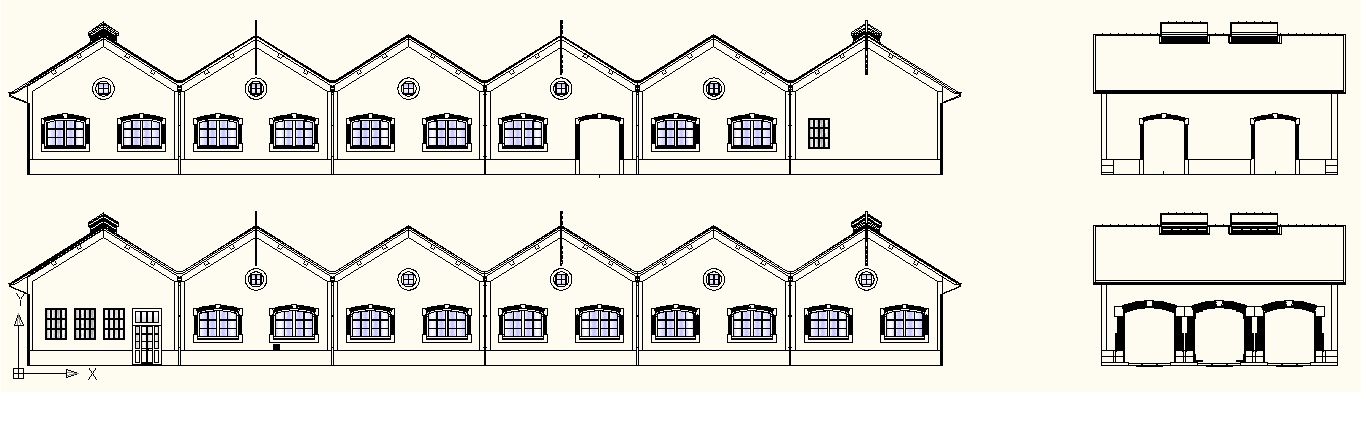

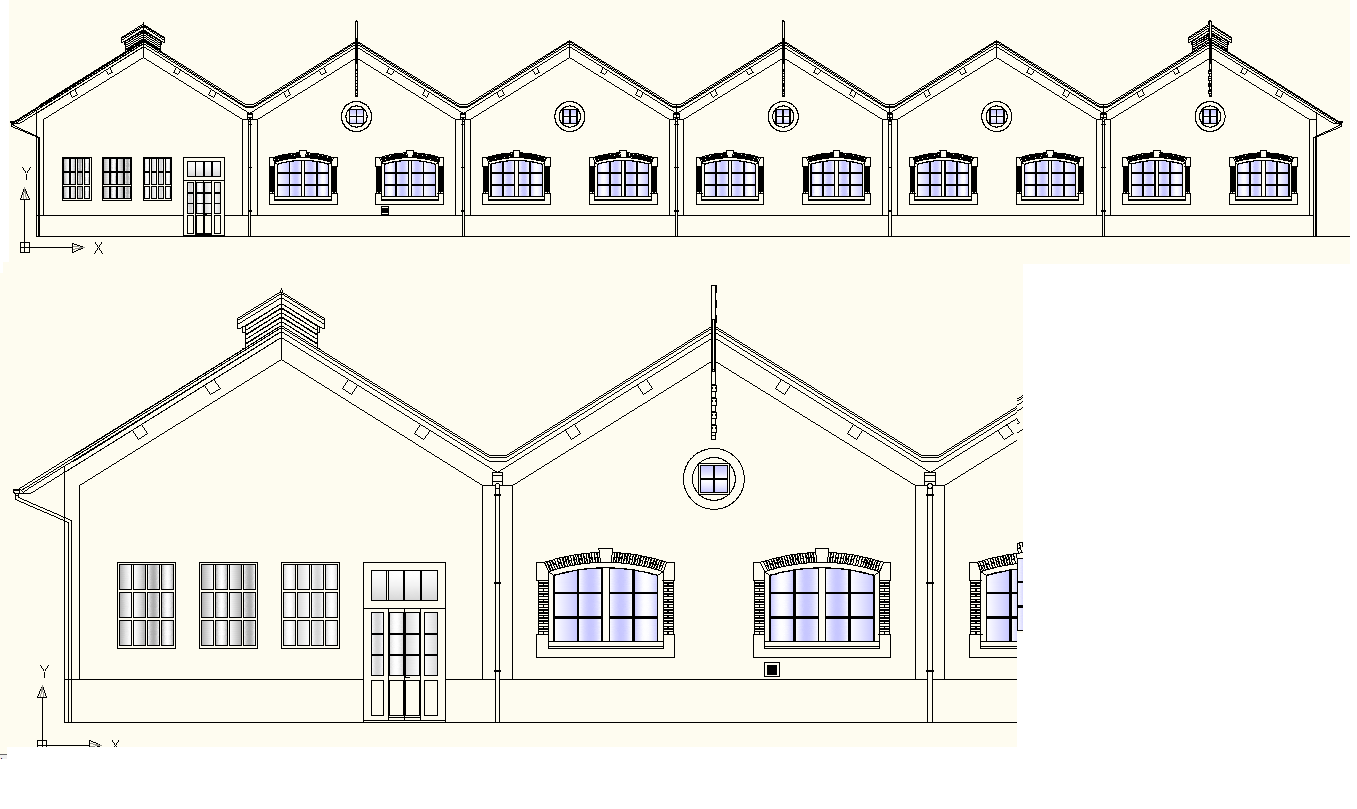

Avancement aujourd'hui du plan de la remise

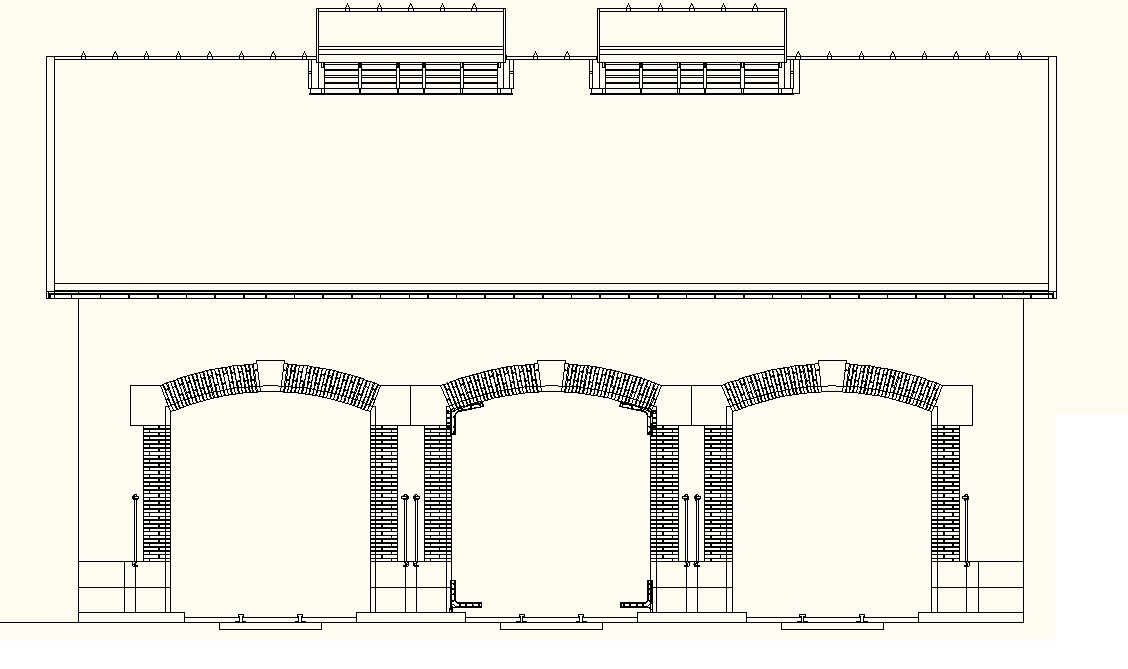

Prochaine étape un plan des portes des entrées triple (j'ai fait les charnières là...!)

Le plan ce la remise colle à la réalité car réalisé à partir des nombreux ouvrages que l'on connait et de mes relevés sur site (après y aura toujours quelques détails approximatif mais l'essentiel est là )
La suite bientôt

[YVES]

C'est super. Mais... Pourras-tu ajouter l'échelle sur les prochains plans ? C'est toujours utile pour la lecture et l'interprétation.
Merci.

[rail1435]

L'échelle, mais avec des barreaux solides.

[Alex07]

Là pour l'instant c'est taille réelle ^^

En fait je compte rajouter une cartouche mais faut que je vois avec le BE cette semaine pour qu'ils m'explique comment insérer et mettre en page

[Storm]

Demande leur plutôt un cartouche sinon tu risques d'en prendre une de cartouche…

[YVES]

Merci de tes efforts. Les plans sont biens. Peut-être une reproduction carton éch. 1/1 ???

[Alex07]

BLAM BLAM !



Sauve qui peut !

Pour vous donner une idée, la largeur des fenêtres est de 250 cm (hors parement briques/pierre)

Au 1/87e le bâtiment fera 66 * 17 cm ! Dans la vraie vie = 57.5 m par 14.8 m en gros
