Projet HOm Gare CFD Le Cheylard

[Alex07]

Les bases maçonnées des châteaux d'eau ont du fruit, alors que sur les dessins qui sont présentés, ils n'en ont aucun. Pourtant cela se voit bien sur les photos.

Effectivement, j'ai pris cela pour de la déformation lié aux photos (j'ai perdu le mot qui désigne ceci) . Je vais voir pour remesurer sur plusieurs photos ce fruit.

Dans la réalité mes plans sont réalisés à l'échelle HO. Je ferais passer les dimensions je rajouterai une échelle sur le dessin.

Bon allez, je descend sur l'Ardèche rejoindre Chamb07

PS: petite explication sur le fruit sur le site peirreseche.com, un site sympa sur les murs en pierres sèche que l'on retrouve bien par ici
http://www.pierreseche.com/structure_du ... nement.htm

A plus tard

[La Mouette]

Merci pour le fruit, je ne connaissais pas ce terme.

[Lavoie De Sonmètre]

Bonjour à vous,
Je découvre ce fil, sur le complexe ferroviaire des CFD du Cheylard, Bravo pour le travail de recherche et de documentation, j'ai sûrement de la doc de bâtiments qui pourrait vous être utile.
Je vais la rechercher.
Pour les châteaux d'eau, le fruit des bases maçonnées a son importance. Il donne de l'élégance et de la finesse aux ouvrages.
Sur le CFD Vivarais, seul la base de celui de Dunières semble droite,

[Alex07]

D'après un plan de château d'eau 30m3 prêté par M. Chapignac, le fruit est de 0.0225m/m

[chamb07]

[Alex07]

C'est vrai...mais j'avance sur mes plans, je mettrais bientôt quelques news, pour le moment je dois avancer au maximum les scans, ce WE y aura une bonne salve à traiter

[chamb07]

[pelican]

la minute nécessaire du Professeur Pelican :

FRUIT

Par fruit, on entend traditionnellement la légère inclinaison ou pente qui est donnée aux parements d'un mur de façon à ce que celui-ci soit non pas strictement vertical mais d'épaisseur décroissante de la base au sommet. Cette technique vise à renforcer l'équilibre et la solidité du mur en contrecarrant les forces tendant à déjeter celui-ci d'un côté ou d'autre.

LA MAÇONNERIE À PIERRES SÈCHES : VOCABULAIRE : http://www.pierreseche.com/vocabulaire_ ... che_F.html


parfois, ça banane, mais c'est autre chose ...

[Kazh du]

Et quand le quai d'un port qui aurait du avoir du fruit mais a été construit en aplomb (souci d'économies?) se retrouve maintenant avec du contre fruit....ça donne quoi?
Ben que les dirigeants de ce port se sentent très mal
Pour le contre fruit c'est éventuellement la forme conique "inversée" de la cuve de certains château d'eau?

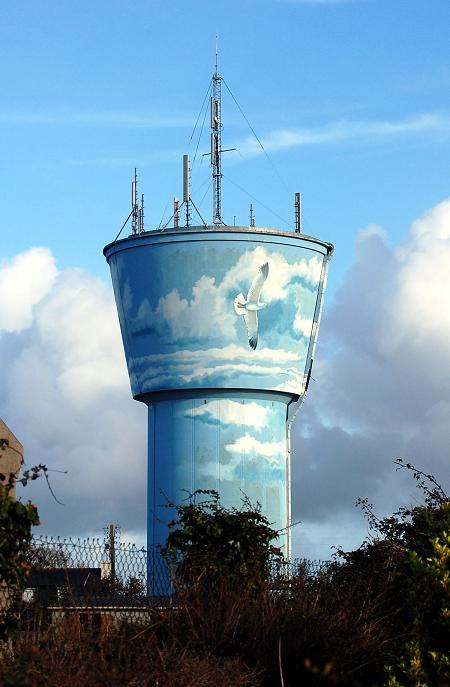

Château d'eau de Camaret (29)

[Alex07]

Je suis à la recherche de documentation (plans, photos, éventuels relevés d'époque, etc) concernant le portique qui existait du côte de la Halle et la bascule. Ce serait pour en réaliser le plan pour un jour le réaliser en bois et/ou plasticarte quand je reconstruirai la gare

Merci pour votre aide !

[Alex07]

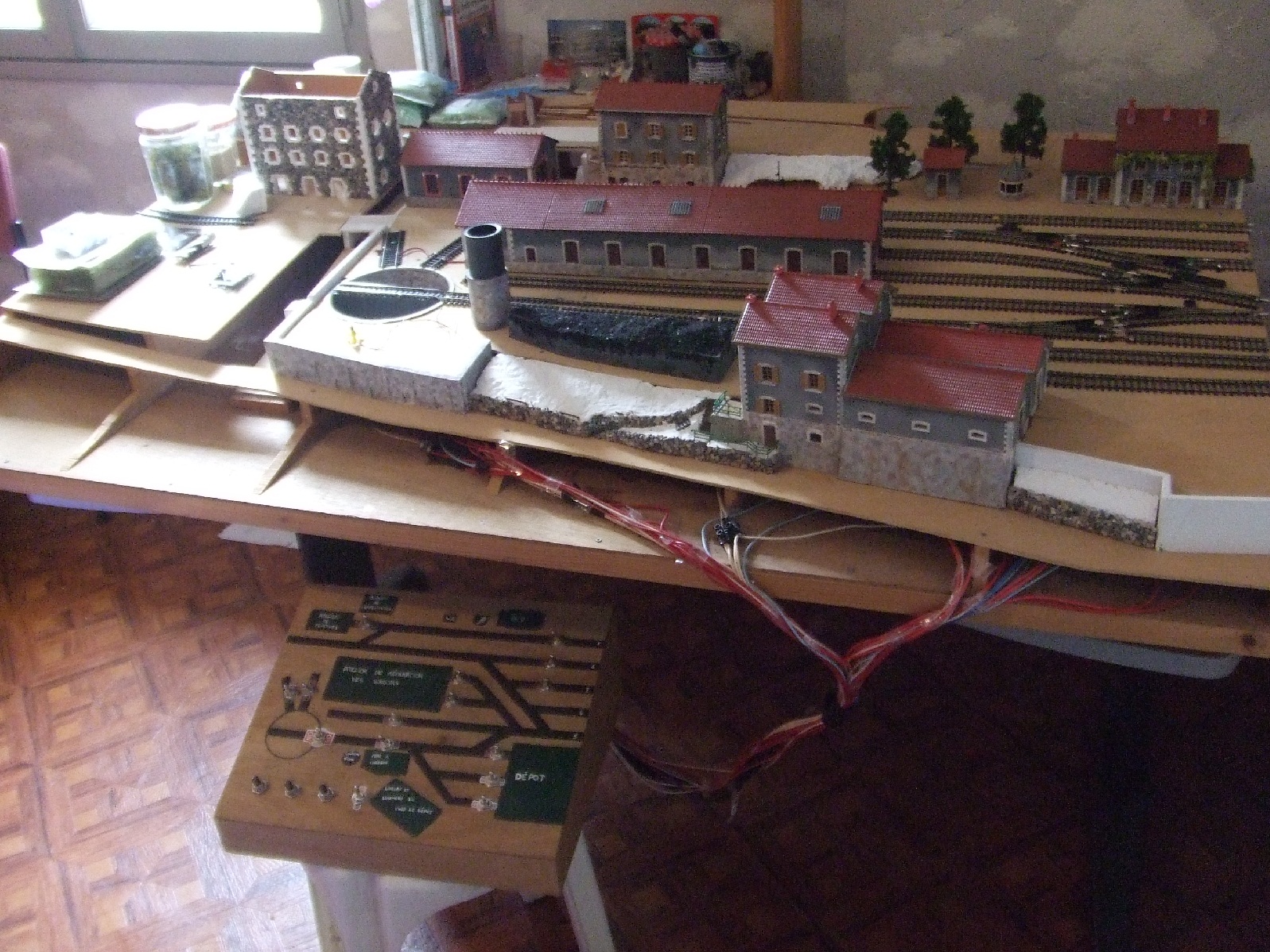

Je classais des photos et je suis tombé sur celle-ci (qui n'avait rien à faire là où elle était ) . Il s'agit toujours du module "HO ( )" du Cheylard commencé en 2002 et que je vais reprendre entièrement en HOm en ne gardant que les bâtiments (je pense que pour les murs en pierre mosaiques des bâtiments ce serait peut-être plus sympa avec du Rédutex)

[malletslm]

Malgré la voie en 16,5 mm, l'ambiance y était !

La remise n'aurait-elle pas été un peu petite, de toutes façons, pour la plupart des matériels "voie normale" ? en tout cas la reconstruction en H0m s'annonce bien...

[chamb07]

beau boulot Alex sur les bâtiments et superbe base de départ

pour la texture Redutex des murs aucune réf ne correspond à l'appareillage des murs et soubassements CFD Vivarais mais 3 s'en approchent :
Murs pierres irrégulières R087PR221 : joints trop importants, pierres rondes, teinte proche de la réalité (la réf la plus proche à mon goût).
Murs pierres rondes R087PR112 : joints trop importants, pierres trop rondes, teinte basalte trop foncé à reprendre.
Opus incertum R087OP211 : joints corrects, pierres hexagonales mais trop régulières, teinte s'approchant mais trop clair.

l'idéal et la gravure dans le dépron (long et fastidieux) comme Vigeois sur le réseau de St Julien Boutières.

par contre côté tuiles je trouve que la ref "Tuile losangée R087TFL12" correspond bien.

[Storm]

Avec ou sans les bulles
Je m'explique: je trouvais ces références Redutex plutôt jolies pour justement les murs. Puis, j'ai acheté une maison de garde Architecture & Passion dont les toitures en ardoise proviennent de chez Redutex et là, c'est le drame… Bulles, joint énorme entre les ardoises, peinture patinée à outrance bref, inutilisable Christophe, tu n'y est pour rien et cet exemple ne remet pas en cause ton travail, bien au contraire…

Bref, je trouverai autre chose pour couvrir mon kit qui mérite mieux. Donc, pour mon expérience, achetez ce type de produit de visu et non sur photo si possible. Certaines ref sont sympa et d'autres à chier…

[L'homme du pire caddy]

.

..., joint énorme entre les ardoises,...

Les ardoises Redutex, ce sont...des pavés !!!

Mieux vaut encore prendre des briques...


Pierre.
