Bon, avec l'achèvement des travaux sur la jetée et la plage (enfin provisoirement tout du moins), il fallait enchaîner sur quelque chose d'autre !
2 chantiers bien lourds se disputaient mes faveurs et finalement, face aux enduits que je ferai un peu plus tard, c'est la poursuite des toitures qui l'a emporté.

J'ai traité 2 numéros (les 12 et 13, 5 lucarnes au total) jeudi et hier soir j'ai préparé le patron du numéro 14 (3 lucarnes).

Rappel de la méthode :

Je prends les côtes de la pente du toit et je les reporte dans ma CAO.
De cette esquisse je sors une pièce de 1.5mm d'épaisseur, réplique de la toiture à appliquer. Je lui rajoute les chanfreins qui vont bien.
Puis je décalque les contours supérieurs de la pièce et je prends leur symétrie par rapport à un axe vertical, ce qui me donne le contour à imprimer et à coller au dos de la plaque A&P.
Les chanfreins sont créés au acto, les découpes faites avec aussi.
Ya de l'ajustage !!
Mais ça se fait.

[La Mouette]

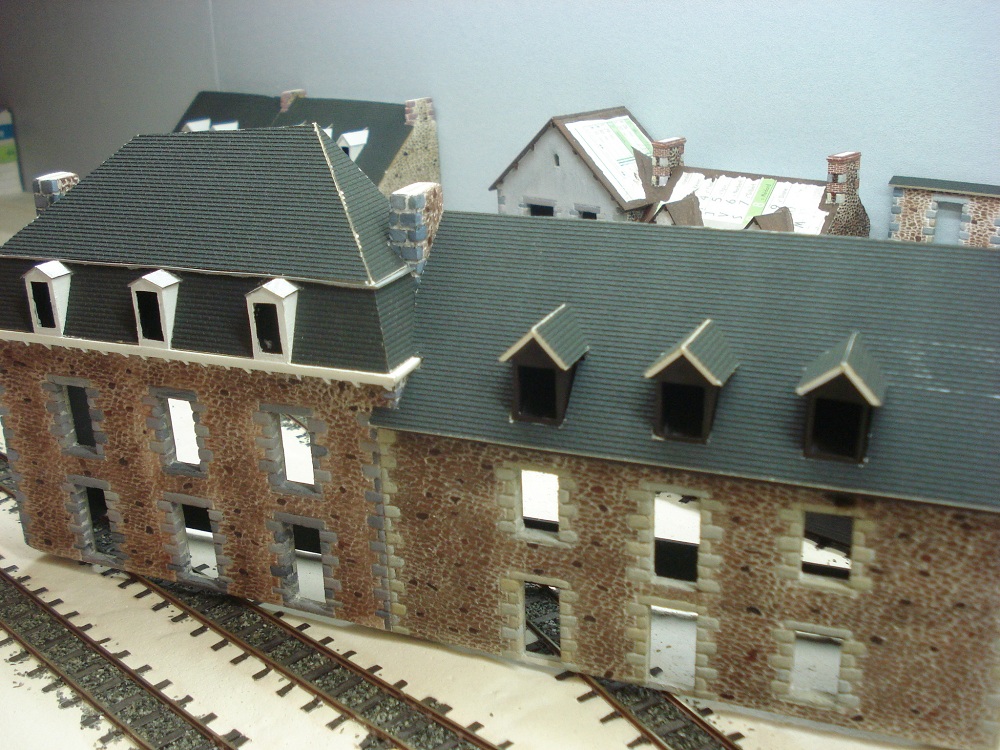

Les 14, 15 et 16 avec leurs toitures quasiment terminées :

il reste à mettre en couleur le tout, ajouter les faitières sur les lucarnes et sur le numéro 14 + divers jointoiement zinc et ciment.

[didier28]

Beau travaille

Tu fait sa en CAO tu utilise quoi ?

[La Mouette]

La CAO est en effet incluse dans la boucle mais je ne vais pas jusqu'à modéliser et faire imprimer mes toitures.
Ce sont des plaques A4 de carton gravé au laser (Architecture et Passion).
Ils sont intégralement découpés et ajustés au réglet et au X-Acto.
La CAO ne me sert qu'à déterminer les dimensions et les formes des pièces. Dans les cas les plus complexes (ouvertures pour laisser passer les lucarnes par exemple), j'imprime le patron et je le colle au dos des plaques. Là, sur la grande maison, les découpes étant tout de même assez simples, j'ai tracé au stylo à plume au dos des plaques, de façon on ne peut plus classique, sur la base des indications de ma CAO à l'écran juste devant moi.

[didier28]

ok et merci pour c'est info

[La Mouette]

Exemple sur le Numéro 10 :

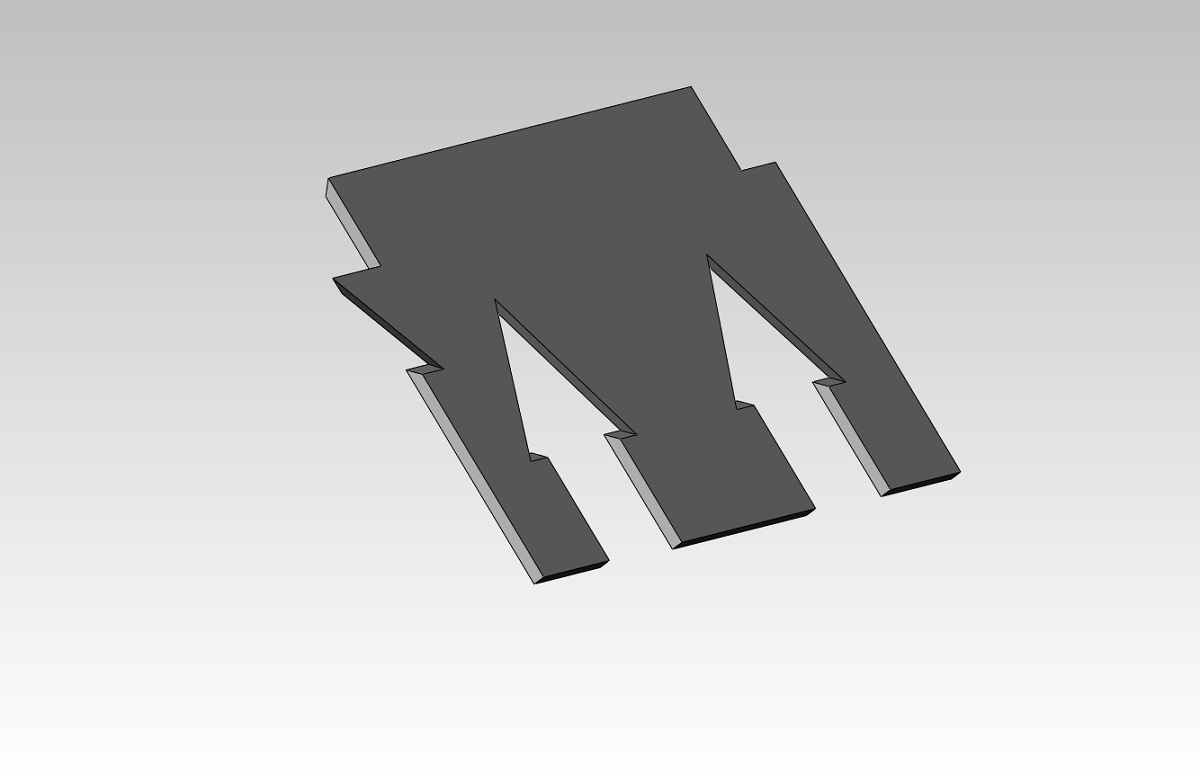

La pièce, obtenue par extrusion d'une esquisse obtenue par mesures directement sur le plan du toit, à laquelle sont rajoutées toutes les coupes d'onglets (celles qui ajoutent et celles qui enlèvent de la matière par rapport à l'extrusion de départ) :

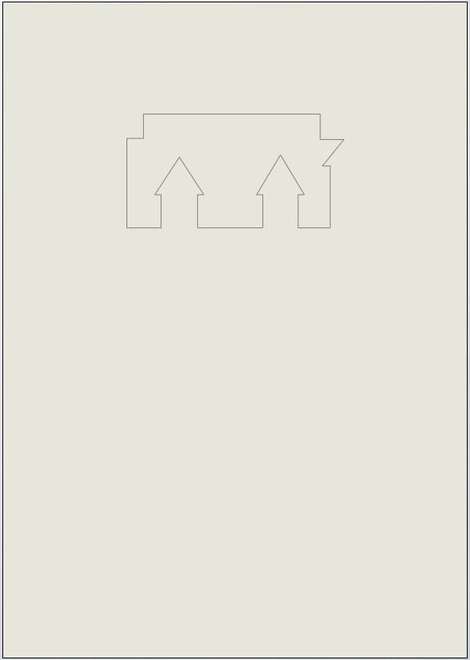

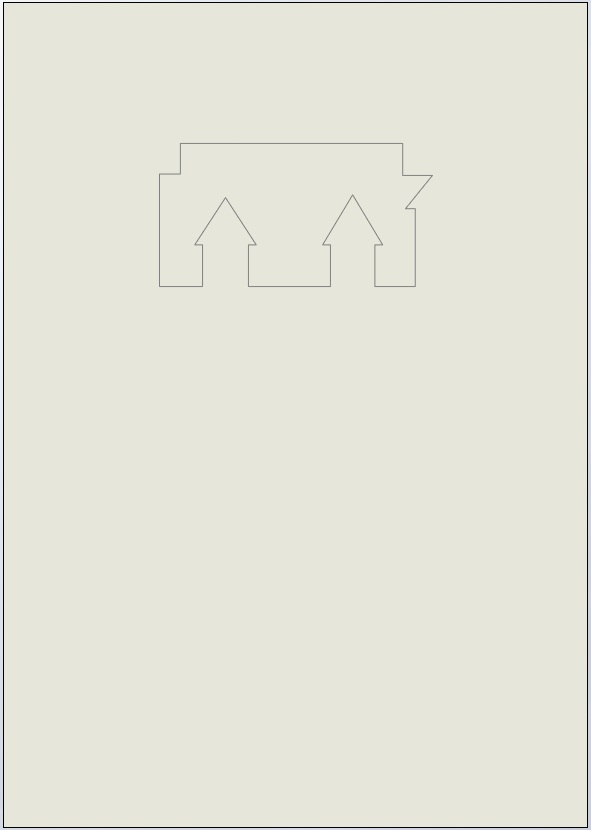

Et le patron obtenu, qui vient se coller au dos de la plaque A&P :
