Bouillière

[La Mouette]

Ça y ressemble en tous cas !!

[Roderik]

Trés joli, Rodérik. Le siége du serre-frein, entre autre, est fin à souhait.

Est-ce le même type de wagon que celui garé sur les voies du TTA à Forges à la Plez ?
[ Image de la galerie ]

C'est celui là. Je ne savais même pas que le TTA en avait un. Une visite s'impose...

[Kazh du]

Une réalisation de plus à suivre avec grande attention
J'aime beaucoup le projet

[William JONES]

Bonsoir,

L'image est atroce mais elle permet de voir qu'une version a trois essieux a existé

sncv wagon plat a trois essieux.jpg

Un de ces wagons à 3 essieux avait été préservé jadis au musée de Schepdaal, j'ignore où il se trouve actuellement. A noter que les essieux étaient pivotants et guidés par l'essieu central, mobile latéralement.

[L'homme du pire caddy]

L'image est atroce mais elle permet de voir qu'une version a trois essieux a existé.

Avec image atroce et mauvais yeux, je pense qu'il s'agit un "tri-bissels radiaux" (réservé aux amateurs d'articulés...).

Longueur châssis : 11 m (H.T. : 11,940 m).

Empattement entre essieux : 3,750 m.


Pierre.

____________________________________________

[Zébu]

A Forges ?
Il ne doit plus y être.
Il me semble qu'il est resté un bon bout de temps à Amonines. Mais SteamyStef nous en dira plus.

[Dodo]

le tri- bissel est a l'ASVI a Thuin
et le plat a boggie du TTA devrais etre actuellement au dépot a blier ( c'est la que je l'ai vu la derniere fois que je suis aller )

[CF7C]

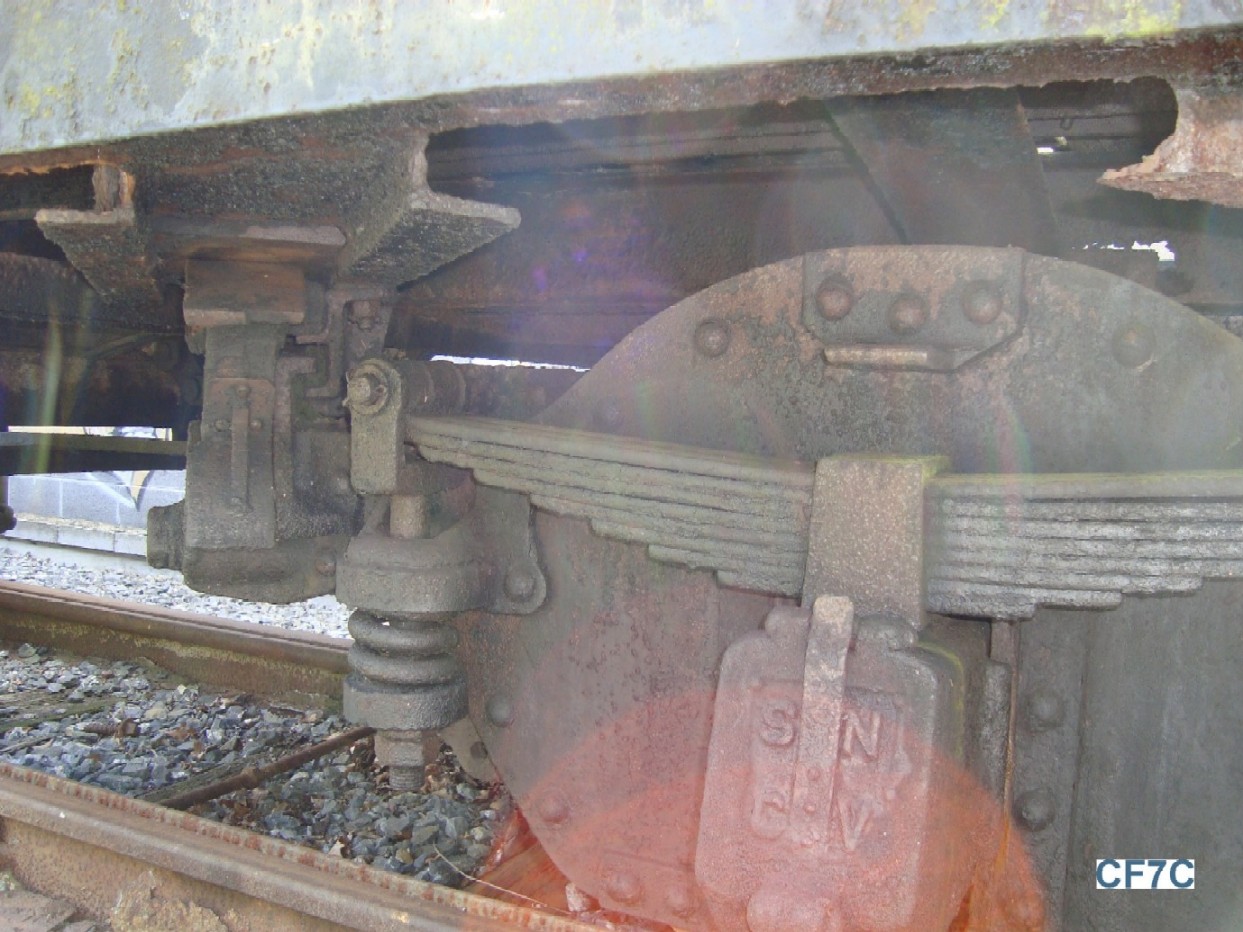

Une vue des dessous du tri- bissel de l'ASVI a Thuin, exactement le bissel central !

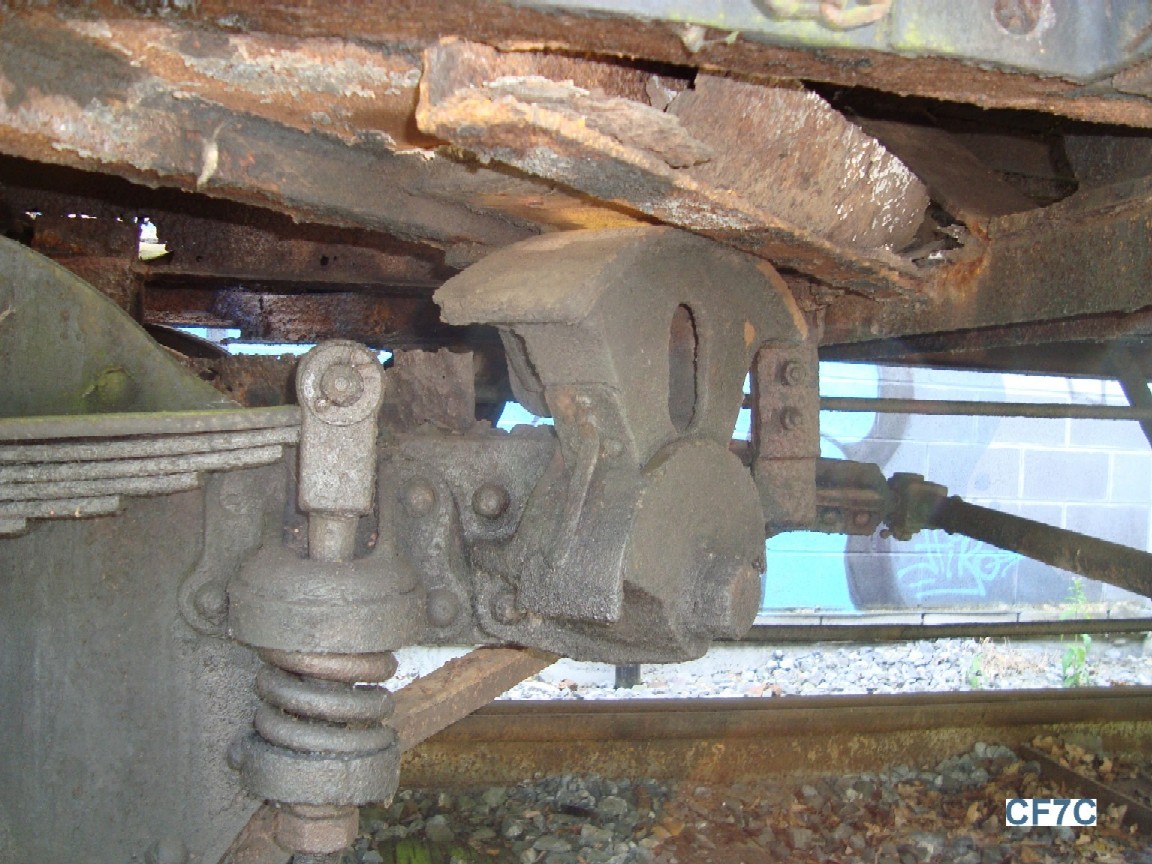

et le mécanisme à galet qui permet aux bissels extrêmes de pivoter !

[pelican]

Super, le plat à bogies !! tu dis quand tu vas au TTA .. on suit !!

[CF7C]

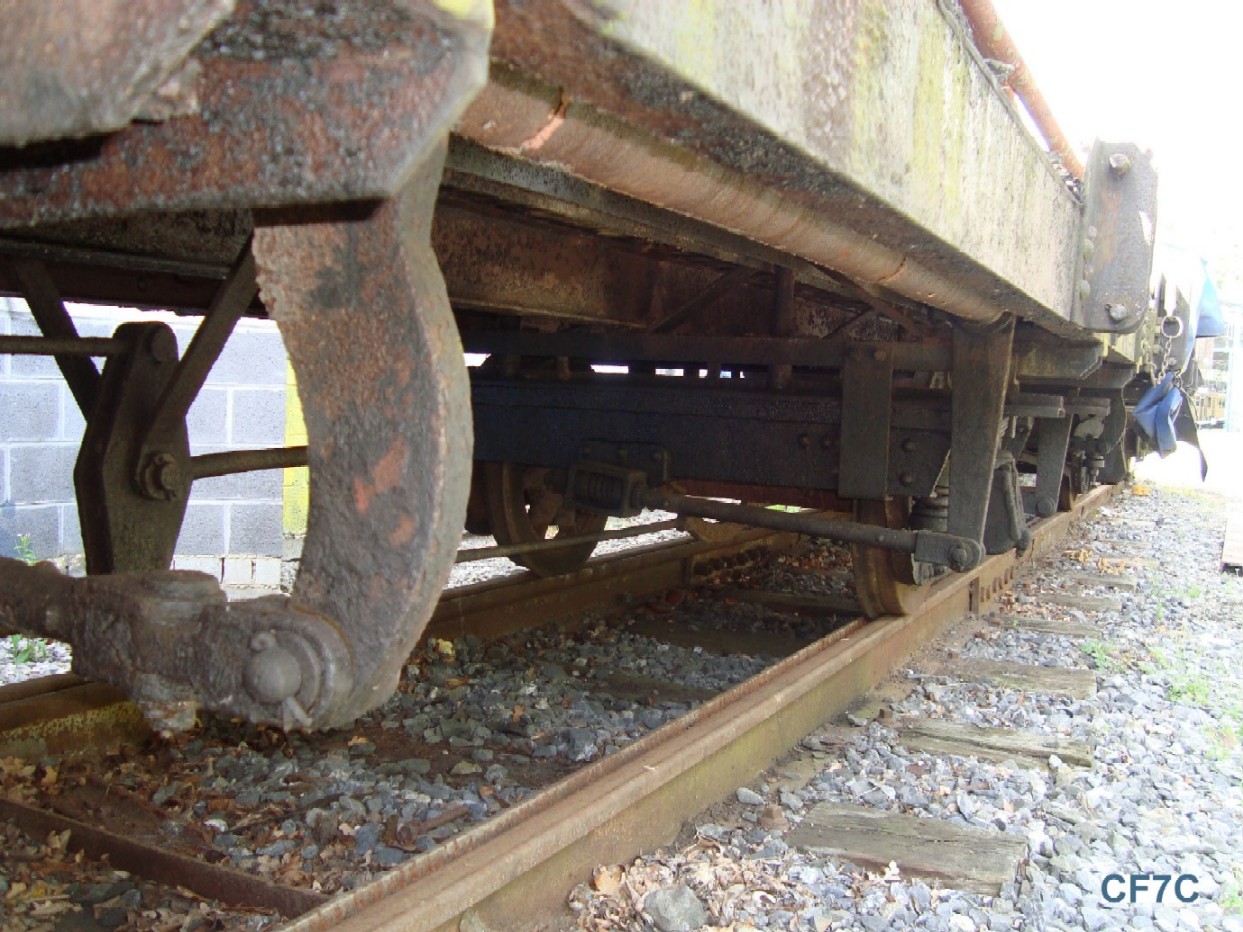

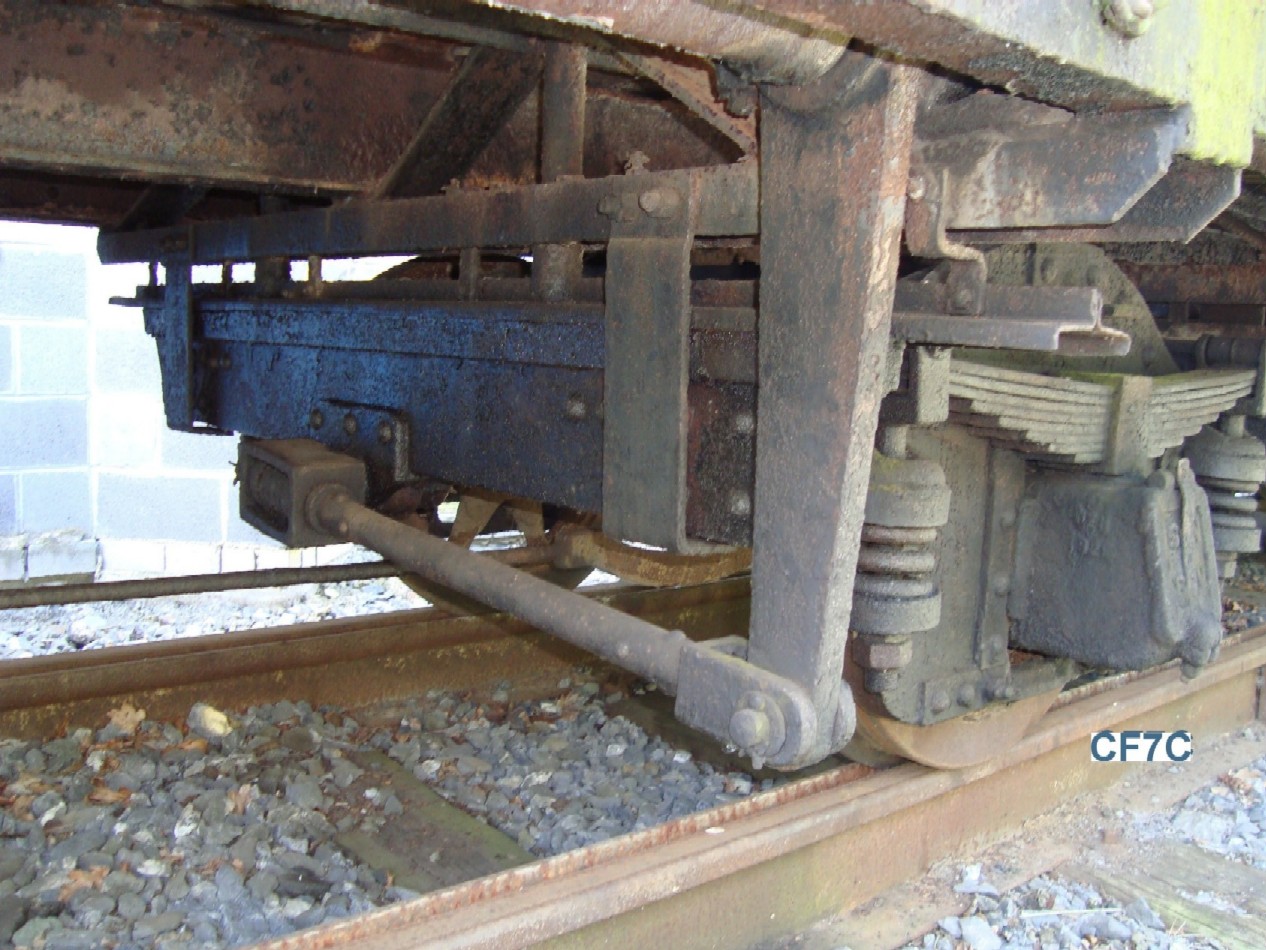

On y va, on y va, voilà encore quelque photos des dessous de l'engin et de son curieux mécanisme, bande de coquins !

Faut rester un bon moment en dessous pour comprendre comment ça fonctionne !

[L'homme du pire caddy]

Voilà encore quelque photos des dessous de l'engin et de son curieux mécanisme.
Faut rester un bon moment en dessous pour comprendre comment ça fonctionne !

Merci !!!

Comme j'ai donné les dimensions un peu plus tôt, je craignais qu'on me demande plus d'explications.

Tout est là, faut faire fonctionner les méninges !!!


Pierre.

_____________________________________________________________

[Roderik]

Super, le plat à bogies !! tu dis quand tu vas au TTA .. on suit !!

ÉVIDEMENT!!!
Il n'y a pas encore un horaire sur le site du TTA. Dé qu'il est mis, on peut 'organiser' quelque chose.

[pelican]

[locotram]

Outre le tri bissel, l'ASVi possède également un plat, qui, me semble t il, a des bogies diamond, comme la superbe maquette de Roderik

Je n'ai pas d'autre photo que celle ci, tirée du site de l'asvi

[Roderik]

ce soir, montage de quelques détails.
