Yes, a la page 14 sur la 2 ème vidéo les images parlent d'elles mêmes, la petite Bagnall de Minitrain ou la vieille Decauville passent !

J'ai fais la vidéo tout de suite après les premiers réglages, je doit peaufiner encore pour être très précis dans les "deux sens", c'est pour le moment le système de captage du courant de la voie de la plaque qui n'est pas parfait avec les deux bouts de rail, je prépare un circuit imprimé pour parfaire ce problème.

Mais je doit d'abord finir totalement le TCO, câblage complet, et son système de sortie automatique de la base du réseau.

Encore un truc tordu ça tiens, ça risque d'en faire sourire plus d'un mon bidule a ressort ???

Ce sera la prochaine vidéo surprise.

[pelican]

il y a pire ...

[Pirlouit95]

Je suis curieux de voir le trucmachinchosezébulon à la sauce Pamiot.


Johan.

[pamiot]

Mr Sulu a engager une distorsion a un tel niveau que la gravité spatiaux temporel a foutu le camp dans mon atelier ???

Et voila le résultat

phpBB [video]

Voulez connaitre le secret ???

Oui oui oui

Il etait une fois, euh non, c'est pas sur ce forum, allez au boulot.

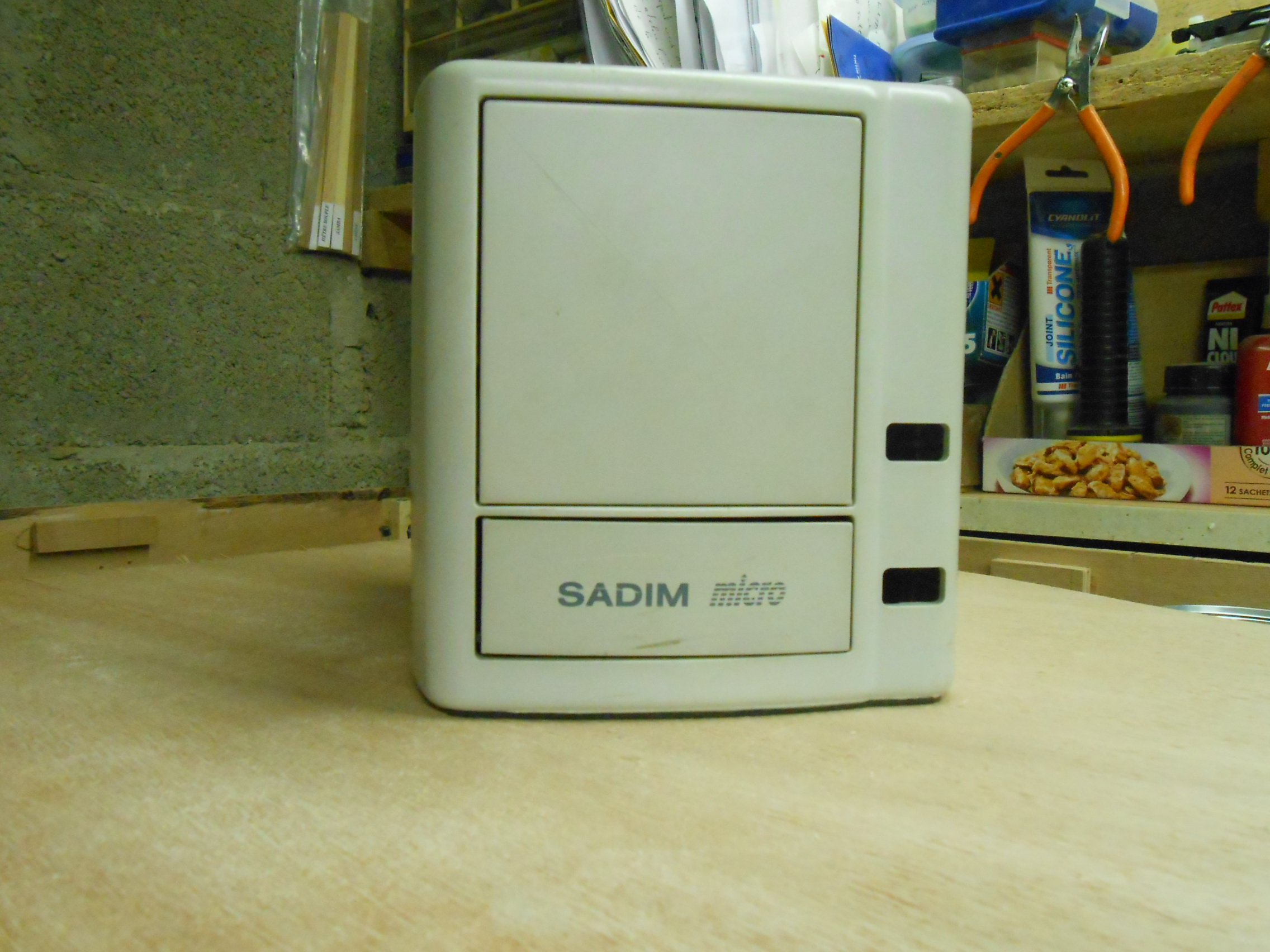

Tout a commencer par la récup, encore, d'un ancien boitier de rangement de disquettes d'une époque révolu, une histoire de distorsion temporel surement.

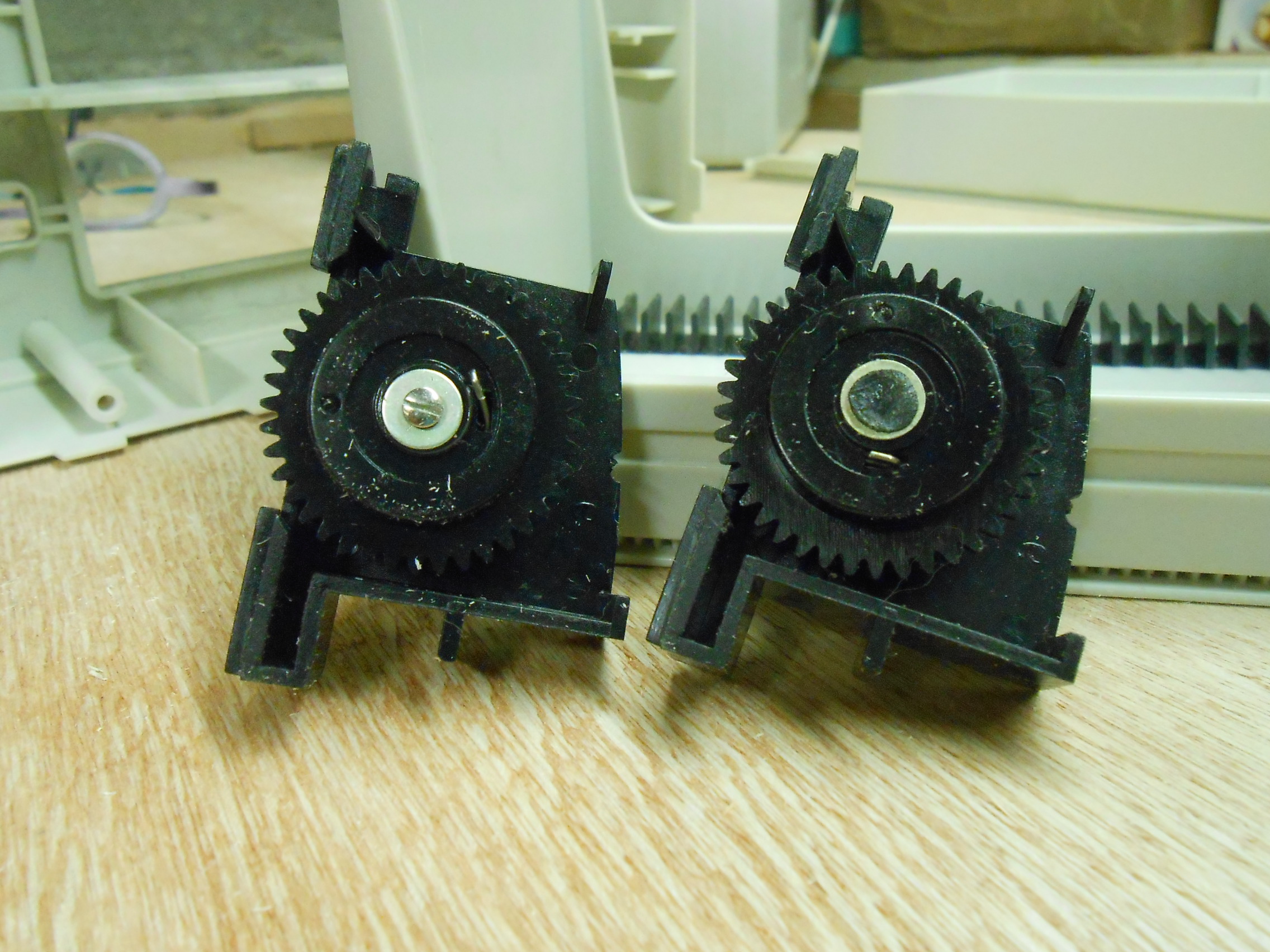

Le système de sortie des tiroirs est très bien, j'ai donc démonter pour avoir ceci.

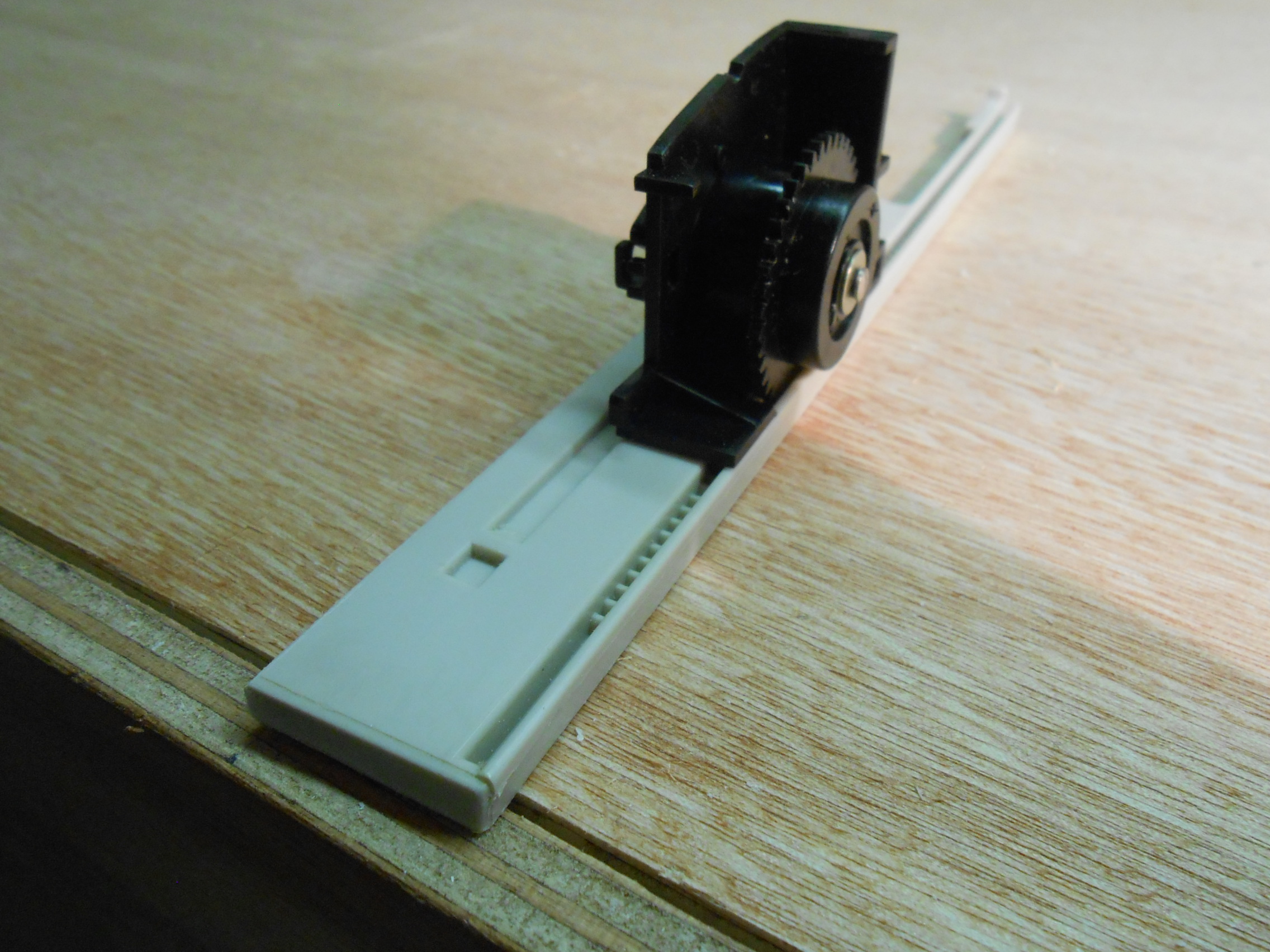

J'ai découpé les crémaillères des tiroirs pour obtenir cette chose.

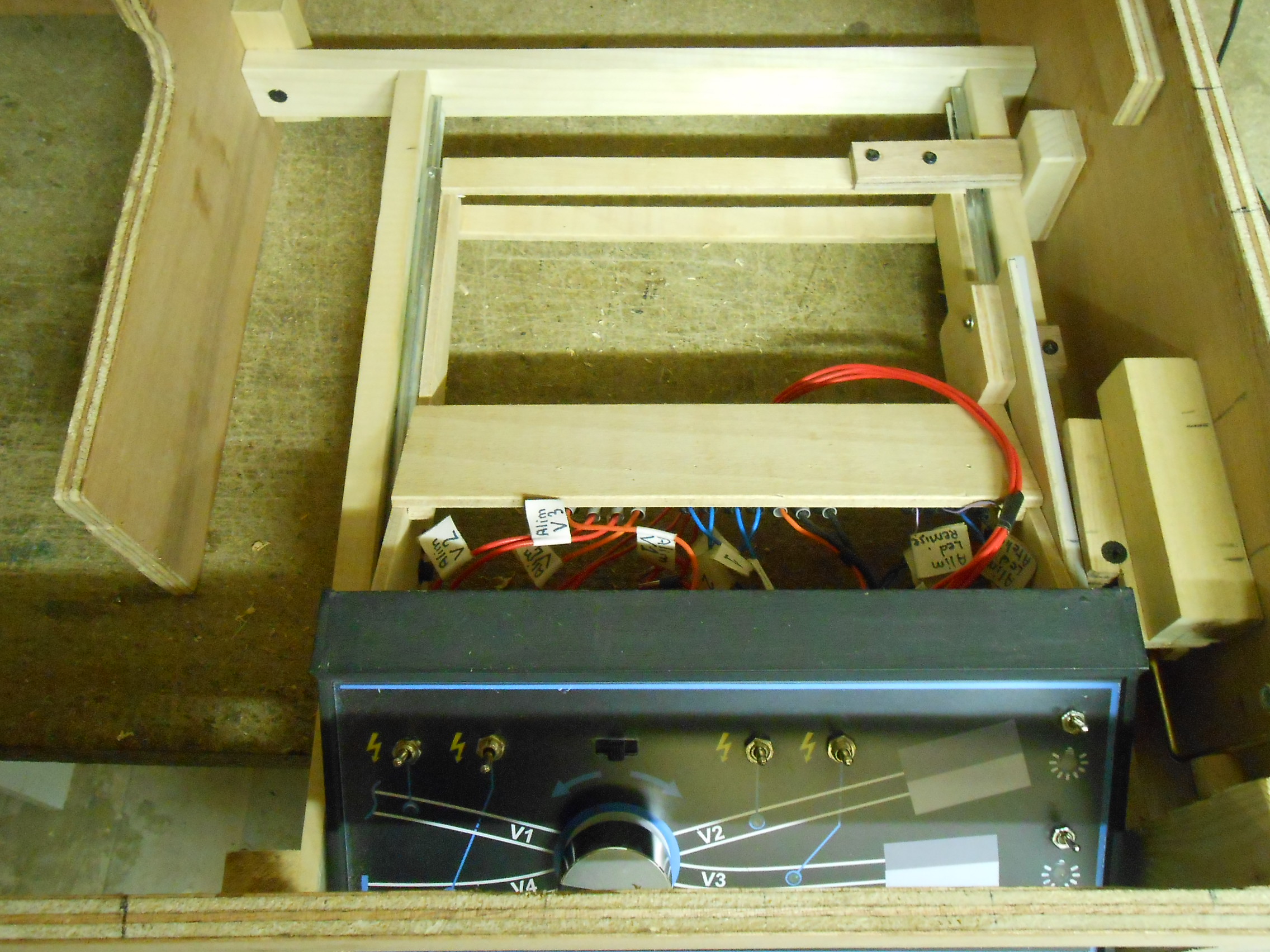

Ensuite, la j'ai eu du boulot, il à fallu que j'enlève la plaque du réseau pour pouvoir travailler correctement, j'ai fabriquer a l'aide de tasseaux une ossature supportant le T.C.O sur lequel j'ai fixé deux glissières a billes de tiroirs, l'ensemble ci dessous.

Le principe, un bouton ( en bois tournée )déverrouille la roue dentée sur ressort et le tiroir sort.

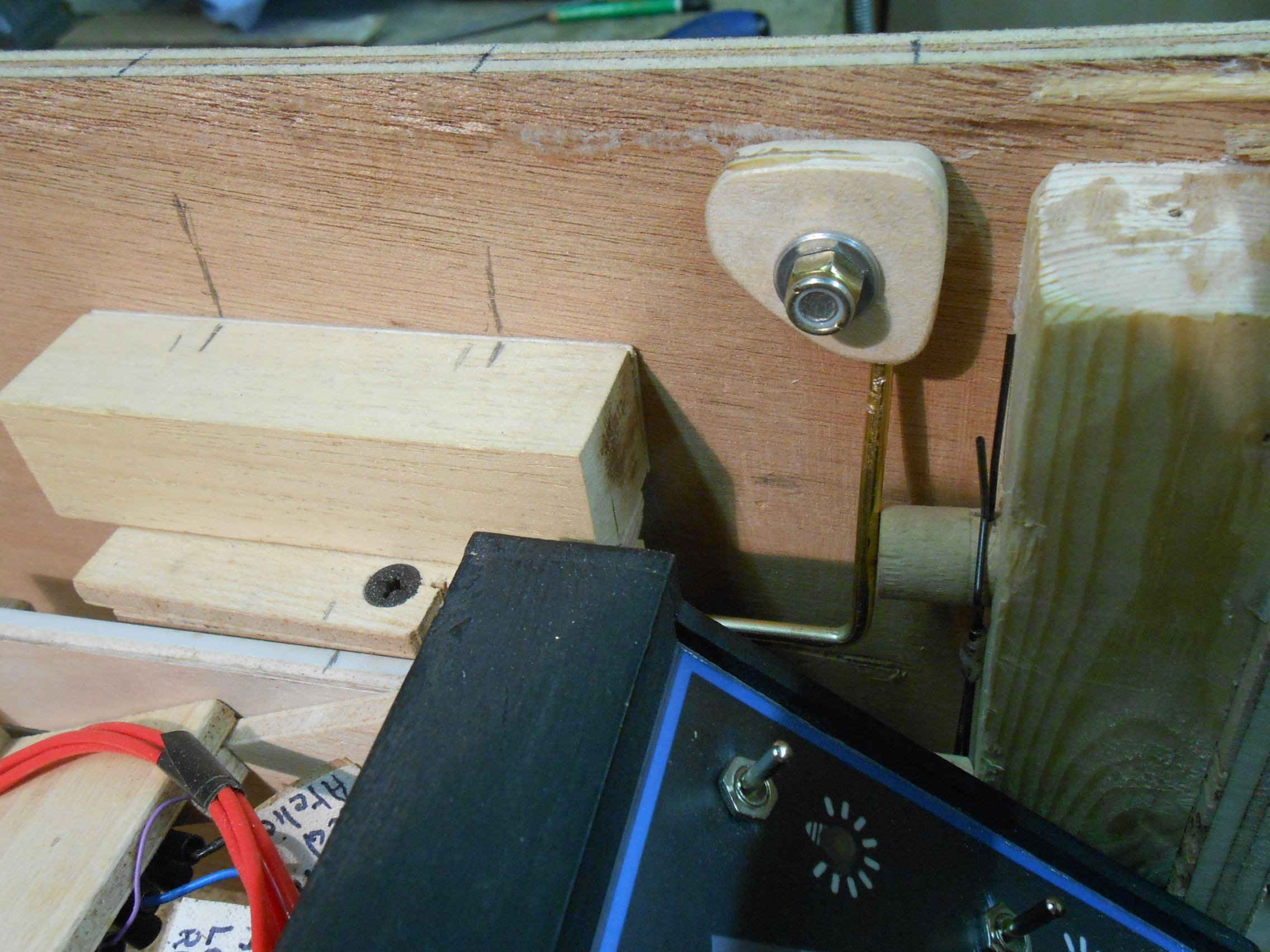

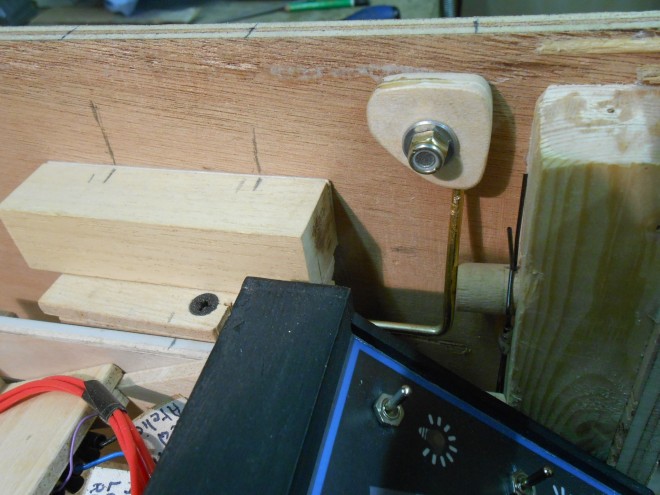

Ici la tige coudée de déverrouillage en appuie sur le bouton en bois.

une buttée de sortie est placée au bon endroit pour venir a fleur du châssis a la sortie.
Cool non !

[Mr Béton]

Et bientôt le réseau aura des hélices pour voler ?
Ou des jambes pour marcher ?
Non sinon ça rend bien. Mais pourquoi ne pas avoir mis toute la TCO sur ce pupitre ?

[pamiot]

Pas la place sous le réseau avec les cloisons et la plaque tournante je n'arrivais pas a tous mettre sur un seul pupitre.

J'ai donc opter pour un double, un pour le Dépôt et un pour le reste du réseau avec les aiguillages, ce n’était pas ma volonté de départ bien sur, c'est l'agencement général qui m'y à obligé du au fait que les deux portes du placard ou sera intégré le réseau m'empêche d'avoir les commandes au centre au tous sur un seul coté.

C'est aussi pour ça que j'ai bidouillé un système d’intégration dans le châssis.

Une hélice pour voler avec des ailes escamotables, devrais y arrivé, vais y réfléchir !

[Pirlouit95]

en fait, la prochaine amélioration, ce sera ça:


juste pour faire voler le réseau.

Du coup, il faudra faire quelques ajustements au TCO:


Bon ça prend un tout petit peu plus de place, mais pour un champion comme Pamiot, cela ne devrait pas poser de problème.


Amicalement.
Johan.

[pelican]

Excellent, le bidule à ressort

[Patrick ze rabbit Deludin]

Le fin du fin, ce serait le panneau d'occultation articulé en bas et qui s'escamote comme les façades de lecteurs vidéo des temps anciens.
Nan mais je plaisante, là !!!
En tout cas, bonne idée pour ne pas avoir d'éléments en saillie lorsqu'on ne joue pas avec son réseau. c'est mieux que mon étagère en L accrochée avec 2 pitons à l'arrière des modules !!!

[pamiot]

Pirlouit95" à écrit
"juste pour faire voler le réseau"

Je vois que les suggestions fuses et que je ne vais surement pas assez vite, du coup je viens de passer commande du dernier modèle ( en stock ) de ce moteur sur un site de vente en ligne bien connu, la je crois que ça va décoller grave, l'était en promo le truc, a du leurs rester sur les bras.
( suis pas sur de suivre non plus !!! )

Pirlouit95" à écrit
"Du coup, il faudra faire quelques ajustements au TCO"

C'est pas mal mais un peu grand, je risque de ne pas me sentir a l'aise, j'ai besoin de tout avoir sous la main "Mouah", ce serais plutôt dans ce genre la.

9f362903fdb91242335a6995838075d0-U202182049561jF-U110241110059gIC-620x349@Gazzetta-Web_articolo.jpg (45.54 Kio) Vu 8420 fois

"Patrick ze rabbit Deludin" à écrit
"Le fin du fin"

J'y ai penser a la trappe, elle est passée "a la trappe" ah ah ah.
Pas impossible que je la fasse mais pas tout de suite, faut que je m'occupe des aiguillages maintenant.

Et puis comme à dit Mr Béton, faut que je fasse aussi des "jambes" a mon réseau pour qu'il avance et ce serais bien aussi 4 paires de mains supplémentaires, ça m'arrangerai ça tiens.

Pélican à écrit
"Excellent, le bidule à ressort"

La du le manger en cachette mon bidule a ressort pour le trouver "excellent" !

[pamiot]

Bonjour a tous, je refais surface tout doucement, problèmes de santé en cette periode estivale qui m'on obligé a tous mettre de coté, vacances comprises.
J'ai encore besoin d'un peut de temps et je pourrai me remettre sur Sainte Marie.
A trés bientot.

[Pirlouit95]

Bonsoir pamiot.
Désolé d'apprendre pour tes ^problèmes de santé.
Prends soin de toi et surtout, prends le temps de bien de retaper pour nous revenir en pleine forme et nous en mettre plein les yeux.
Amicalement.
Johan.

[YVES]

Bon courage pour la suite !

[pelican]

Courage !!! on est de tout coeur avec toi

[pamiot]

Merci c'est gentil, je me repose pour récupéré.
