Projet HOm CFD Indre & Loire - gare de Rillé-Hommes

[pelican]

[Christophe_Menier]

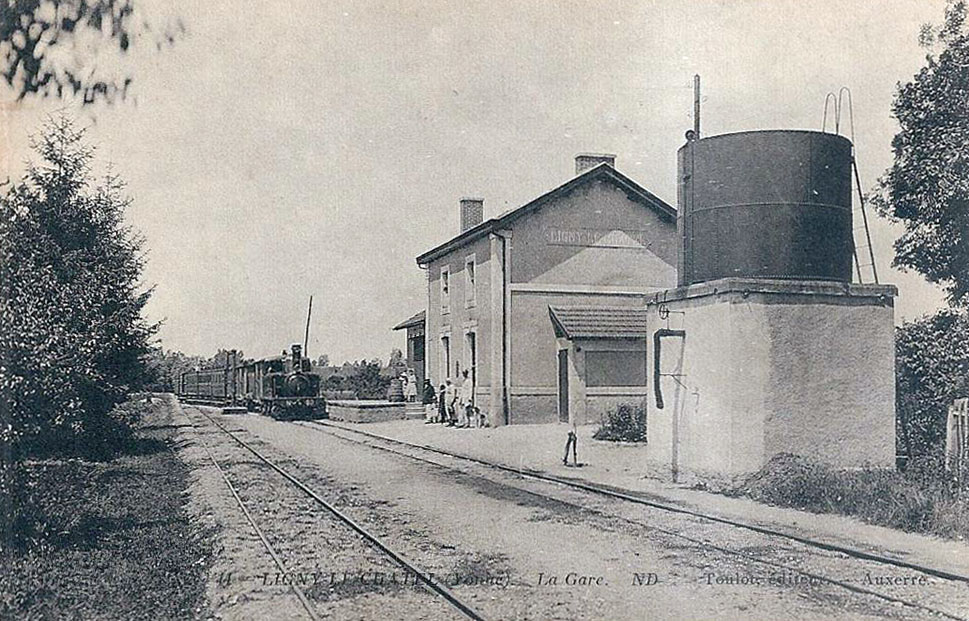

A priori les 12m3 étaient également utilisés sur les CFD Yonne..

Par contre, maçonnerie moins travaillée que celui de Rillé-Hommes.

mlm, ça me démangeait, j'ai appliqué un facteur d'échelle 2 au plan... il est maintenant en Om...

[Christophe_Menier]

J'avance sur la validation des pièces du réservoir de 12m3. Ca se présente pas mal.



Tout devrait se mouler et monter sans problème. Je vais même faire les plaques servant de tirants (c'est pas gros... ). Elles seront rapportées.



Par contre, je suis allé trop vite dans la découpe des fenêtres... je me suis planté dans la dimension... A refaire !! (enfin, c'est A & P qui va les refaire )

[Christophe_Menier]

Toutes les pièces sont maintenant modélisées. L'assemblage est correct. Y'a plus ka...



Ah oui, il manque la plaque constructeur... il parait que ça pourrait se graver au laser ce machin...

[mlm]

Bravo..... et bienvenue pour tes débuts en 0m....

[Christophe_Menier]

J'y songe... Ce réservoir est un bon sujet pour démarrer
Et j'ai déjà la grue à eau TdA et la 030 St Léonard 'presse papier' (à monter).

[mlm]

C'est quoi le cylindre gris sous le batiment.....

[Kazh du]

La récupération des eaux de pluies par le regard juste au dessus

[Christophe_Menier]

C'est le puits !!!!





Il fallait bien remplir la cuve, alors il y avait un puits juste en dessous. L'eau était acheminée par une pompe à bras au début de l'ouverture du réseau Indre et Loire Nord (les pauvres... ). Puis cela a été modernisé et un pulsomètre a remplacé ces pompes. Le pulsomètre était alimenté par la vapeur de la loco. On le voit sur cette vue :



Tu n'es pas loin pour le regard : il est juste sous l'alimentation en eau de la loco (pas représenté sur la 3D - à faire), et l'eau retournait dans le puits



Je vais faire tout ça en HOm.

Pour dévoiler mon projet, je pense faire une coupe afin de voir ce puits sous le réservoir (c'est le coté ludique qui m'intéresse). Je vais également faire le système d'alimentation avec le pulsomètre.

Si je fais ça en Om également, je ferais une vue en coupe avec le puits en eau et tout ça.

[YVES]

Bien entendu, tout sera fonctionnel !

[Christophe_Menier]

Heu... comment dire.....

[mikado]

Bien entendu, tout sera fonctionnel !

Petite digression; on lui autorisera un tuyau un peu plus gros que la stricte reproduction au 1/87° de celui de la photo pour souffler dans la cuve
....
Joli plan 3D !

[mlm]

Pourquoi pas un château d'eau fonctionnel.....

[Christophe_Menier]

C'est un coup à mettre de l'eau partout sur la maquette les gars !!!

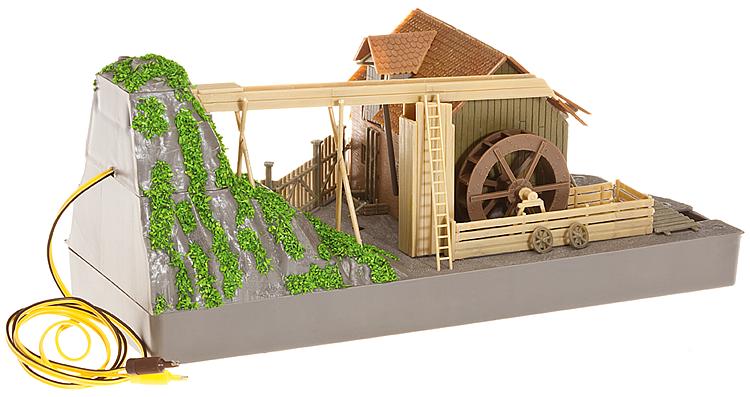

J'ai fait ça une fois (il y a quelques décennies... ) avec le moulin faller et sa roue à aubes... (mon père était complice) :

Il y avait toujours une fuite quelque part, et l'eau fini par sortir de partout . Mais ça fonctionnait quand même et la roue tournait à vive allure !!

Ceci dit, je réfléchis à faire une alimentation d'un château d'eau en vapeur vive. J'ai prévu une sortie vapeur sur ma Mallet (en 5") pour alimenter un éjecteur (à défaut de pulsomètre) et remplir un château d'eau situé à la seconde gare (perchée à 1,5m plus haut).

A voir ce que ça pourrait donner en Om (non fonctionnel).

Pour en revenir au projet, je vais maintenant passer à la conception des modèles maîtres de la gare (le plan 2D est terminé).

[Christophe_Menier]

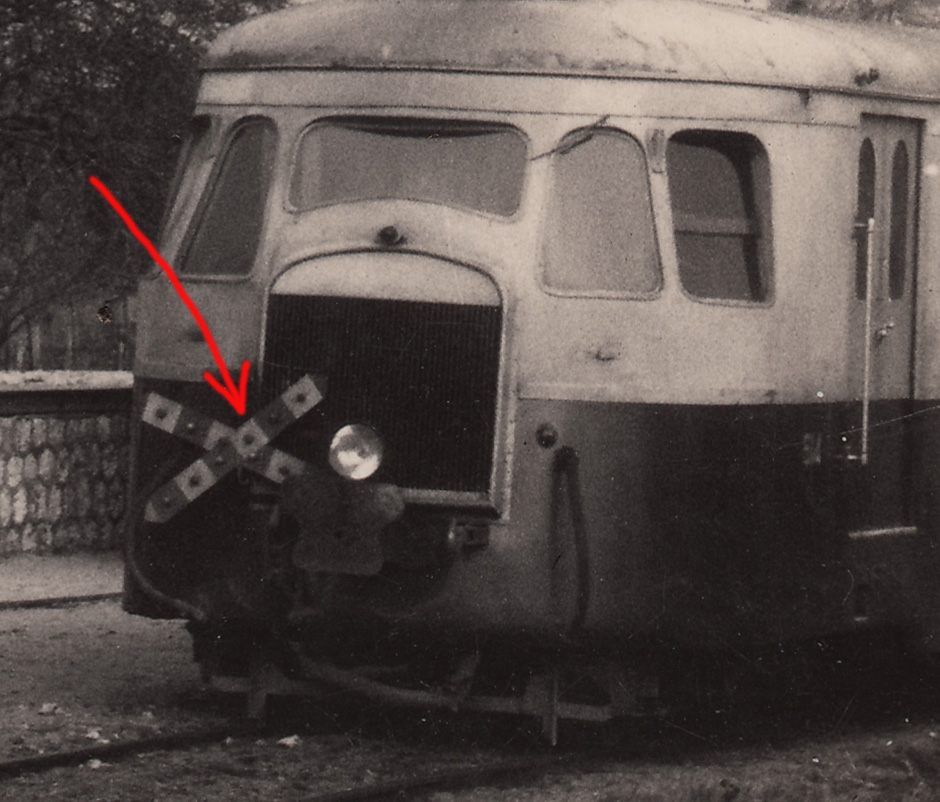

J'ai trouvé une photo de l'A80D 514 en gare d'Ambillou (ligne Fondettes à Rillé-Hommes).

Je me demande ce que fabrique ce panneau sur le devant de l'autorail

des idées ?
