Re: Pour cent briques (réseau H0i / 6,5 mm)...

Messagepar pelican » 12 12 2021 à 19:27

Pfff ... j'arrive seulement à 10.5 m .. H4 H4

Pour les jurons .. C7



Bon courage pour la peinture :F5

Pélican, Soixantologue (© by Pélican ..) Plus jamais de Hom

PME LE forum des voies Etroites et Métriques
petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 50615
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: Pour cent briques (réseau H0i / 6,5 mm)...

Messagepar Patrick ze rabbit Deludin » 12 12 2021 à 20:53

Une brique rouge, une brique beige, une brique brune.
Des mélanges entre chaque, pfffff...
#A8 H4
Mais qu'est-ce que je fais sur un forum de train ?
Plus JAMAIS d'aiguillages #B8 ...
Avatar de l’utilisateur
Patrick ze rabbit Deludin

Messages: 14881
Enregistré le: 08 10 2014 à 20:32

Re: Pour cent briques (réseau H0i / 6,5 mm)...

Messagepar cloclo57 » 12 12 2021 à 22:18

Super
Cela avance malgré tes galères , c'est des fois passer a autre chose ( le décor par exemple ) détend et permet de voir plus clair , allez bon courage on attend la suite .....de plus il y a des briques :rod_coeur :rod_coeur
Avatar de l’utilisateur
cloclo57

Messages: 1977
Enregistré le: 03 05 2011 à 19:23

Re: Pour cent briques (réseau H0i / 6,5 mm)...

Messagepar Patrick ze rabbit Deludin » 13 12 2021 à 10:49

Salut le Glaude
Malheureusement, cette année, il a bien fallu que je passe à autre chose.
Du coup, je suis à la bourre, et pas que pour le train.
Mais qu'est-ce que je fais sur un forum de train ?
Plus JAMAIS d'aiguillages #B8 ...
Avatar de l’utilisateur
Patrick ze rabbit Deludin

Messages: 14881
Enregistré le: 08 10 2014 à 20:32

Re: Pour cent briques (réseau H0i / 6,5 mm)...

Messagepar Patrick ze rabbit Deludin » 14 12 2021 à 00:44

La peinture.
D'abord un coup de beige général, histoire de faire les joints.
Oui, je sais : "Mais y travaille à l'envers, là :C3 !"
Attends, j'ai pas fini.

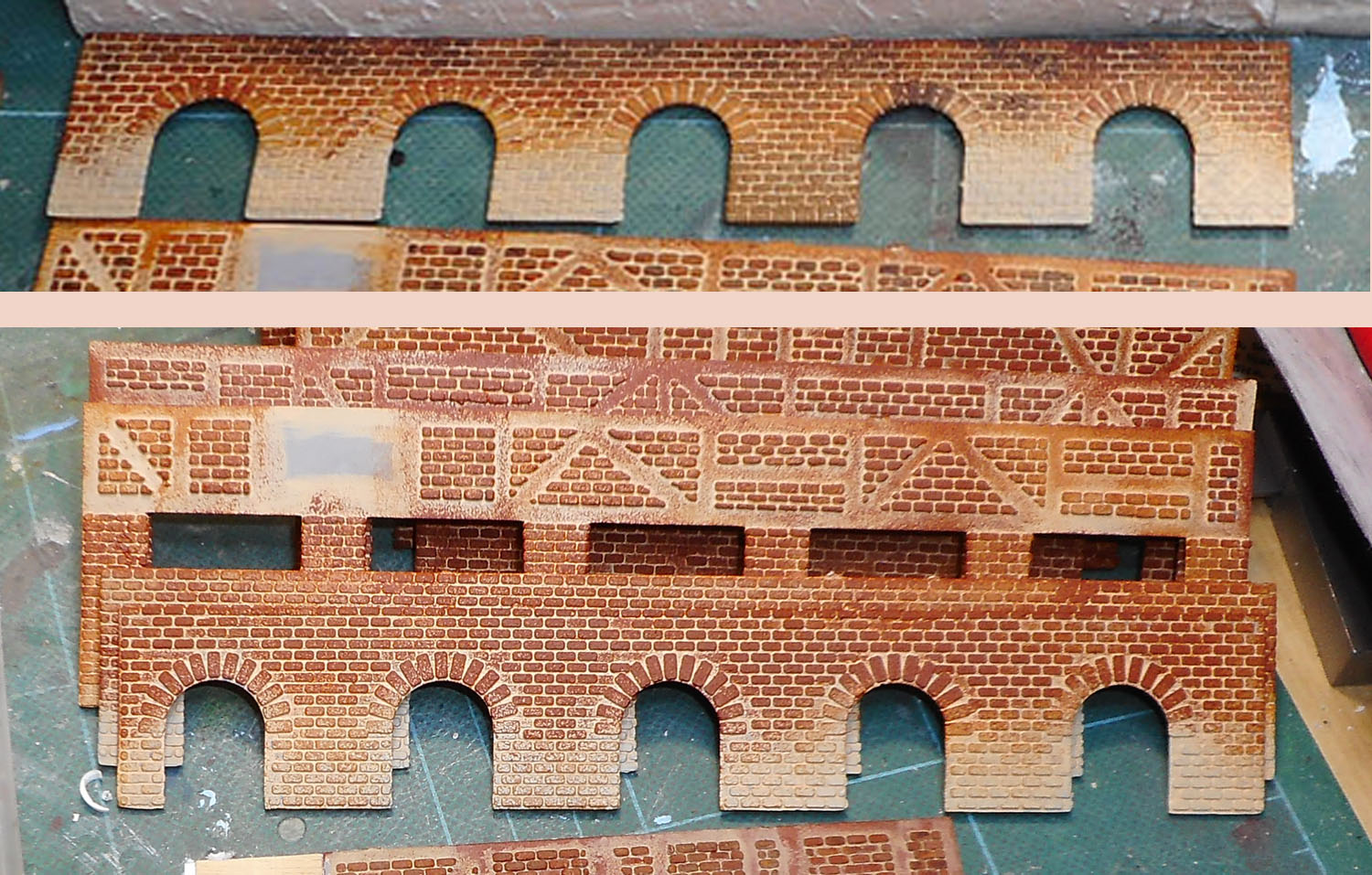

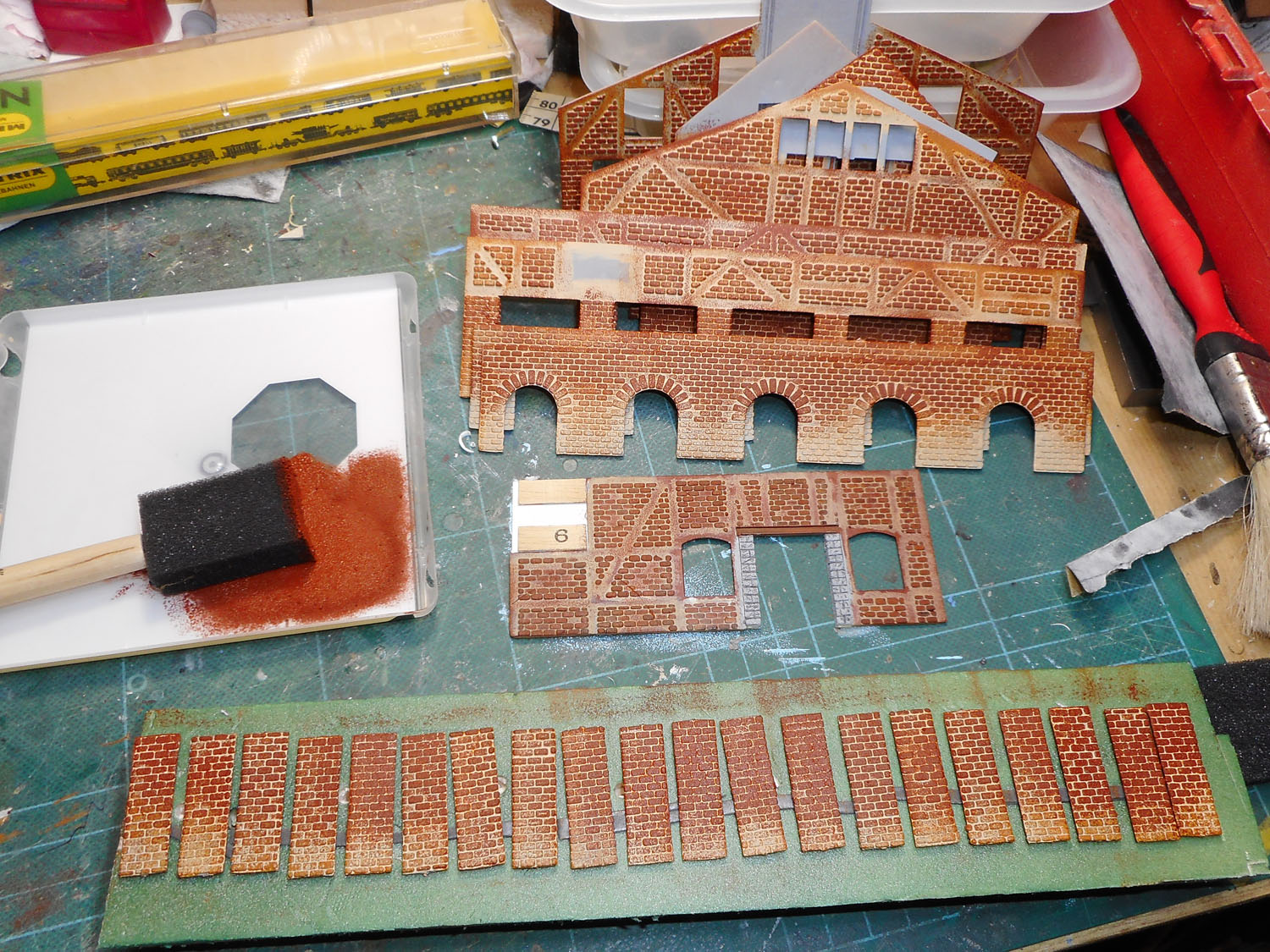

Épisode 1, mise en couleur uniforme des briques :


Pour cela, j'utilise une petite éponge emmanchée à structure fine achetée chez Action (j'en ai plusieurs) qu'on voit sur la photo.
Évidemment, j'enlève le surplus de peinture, sinon ça fait des protch, mais l'éponge n'est pas sèche (c'est pas un frottage à sec).
Je tapote SANS APPUYER pour ne pas remplir les joints, même si parfois j'ai des loupés :C1 . Tant pis :prrrt: .

Épisode 2, variantes de couleurs avec des mélanges faits au fur et à mesure sur la palette :

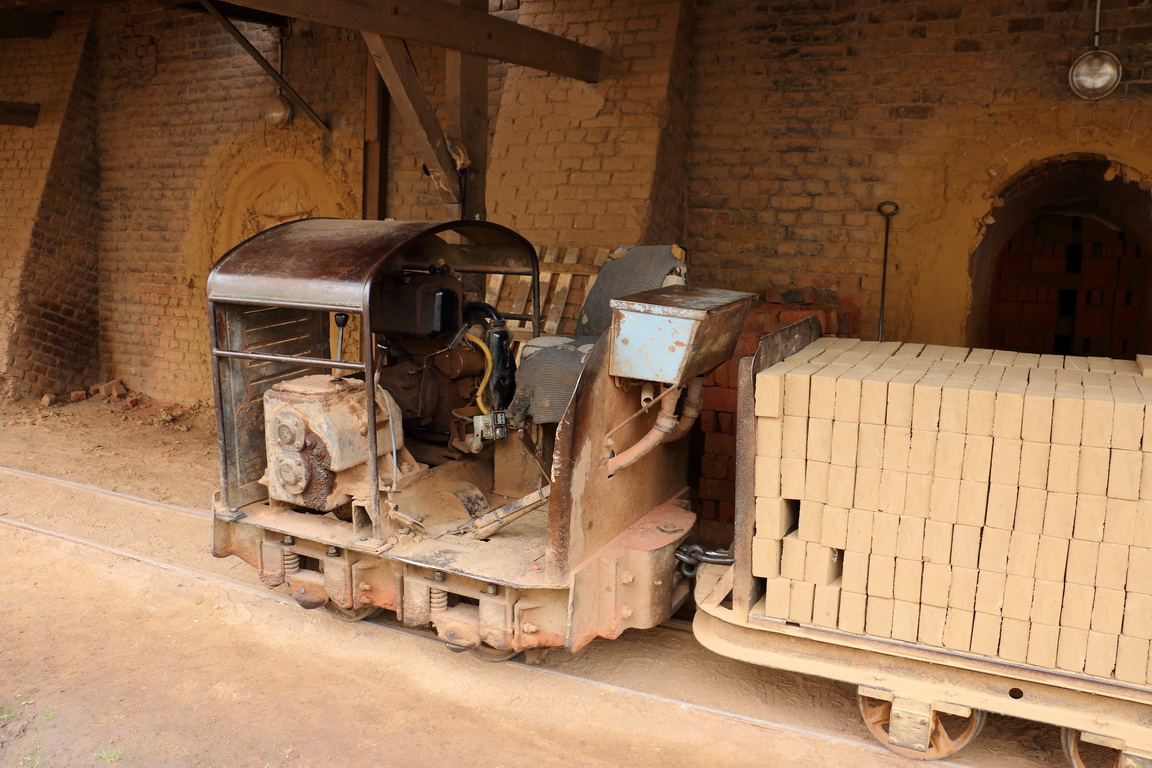

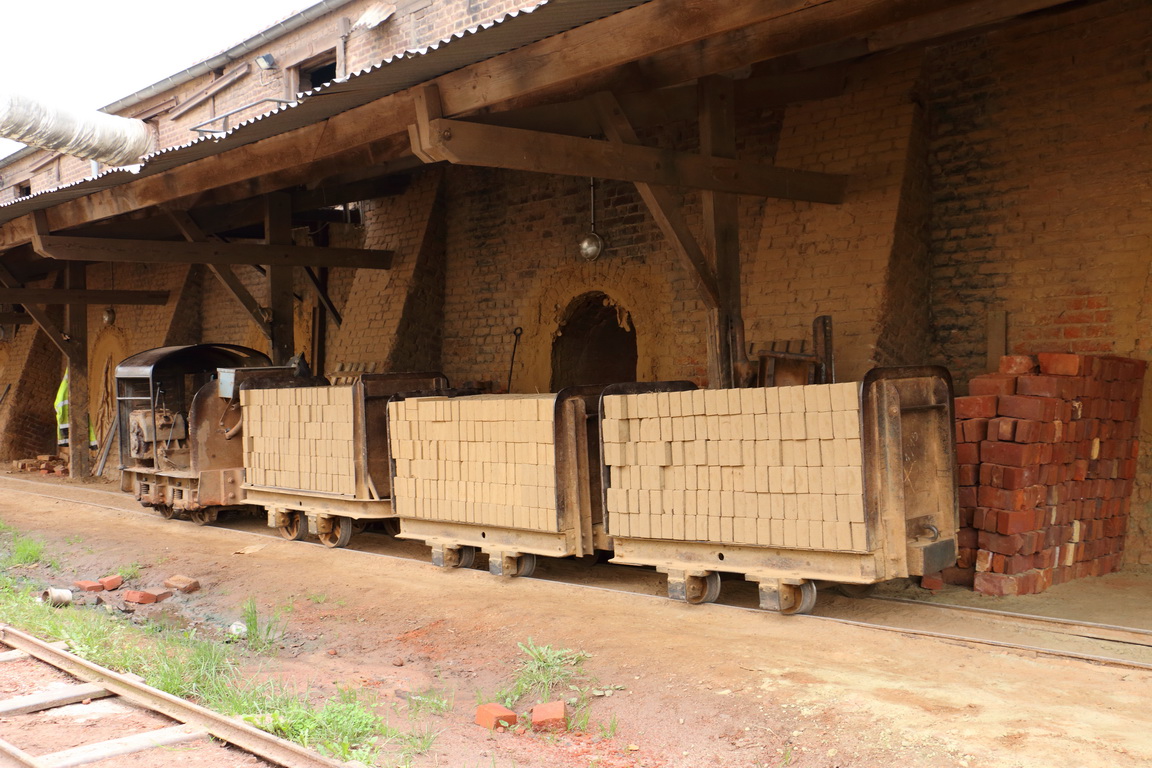

J'ai remarqué, sur les photos en vrai, que les entrées de fours étaient presqu'uniformément couleur terre (photos Mamanto ou Éric Binamé, passées sur le forum viewtopic.php?f=2&t=11088&hilit=chimot#p402922) :



Voir également page 9 la photo passée par Ramon.

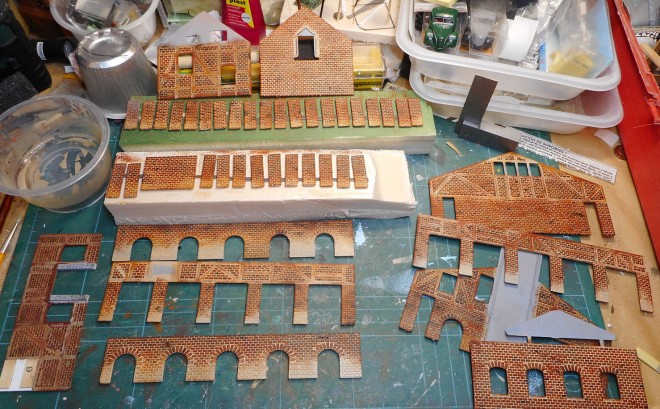

Donc j'ai reproduit servilement la réalité, voilà :


Mais bon, y'a encore du boulot avant le montage, notamment à ce niveau.
Et l'ossature en bois...
Mais qu'est-ce que je fais sur un forum de train ?
Plus JAMAIS d'aiguillages #B8 ...
Avatar de l’utilisateur
Patrick ze rabbit Deludin

Messages: 14881
Enregistré le: 08 10 2014 à 20:32

Re: Pour cent briques (réseau H0i / 6,5 mm)...

Messagepar pelican » 14 12 2021 à 09:48

Je ne trouve pas les mots E2 E2



:rod_mdr2
Pélican, Soixantologue (© by Pélican ..) Plus jamais de Hom

PME LE forum des voies Etroites et Métriques
petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 50615
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: Pour cent briques (réseau H0i / 6,5 mm)...

Messagepar jean-pierre » 14 12 2021 à 11:19

Très prometteur. E2
Avatar de l’utilisateur
jean-pierre

Messages: 1215
Enregistré le: 27 05 2019 à 12:14

Re: Pour cent briques (réseau H0i / 6,5 mm)...

Messagepar Patrick ze rabbit Deludin » 14 12 2021 à 11:45

:maitre:
Merci merci, vous êtes trop bons.

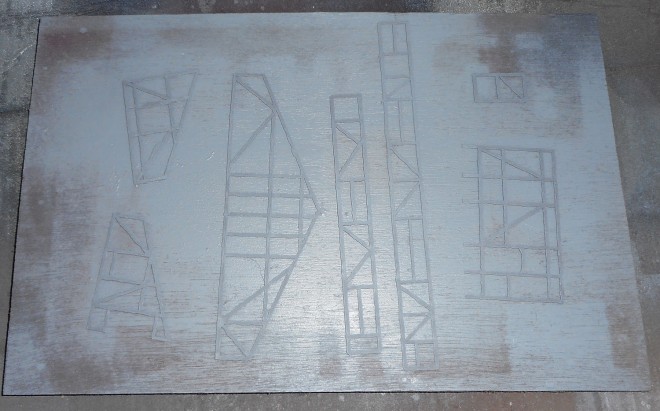

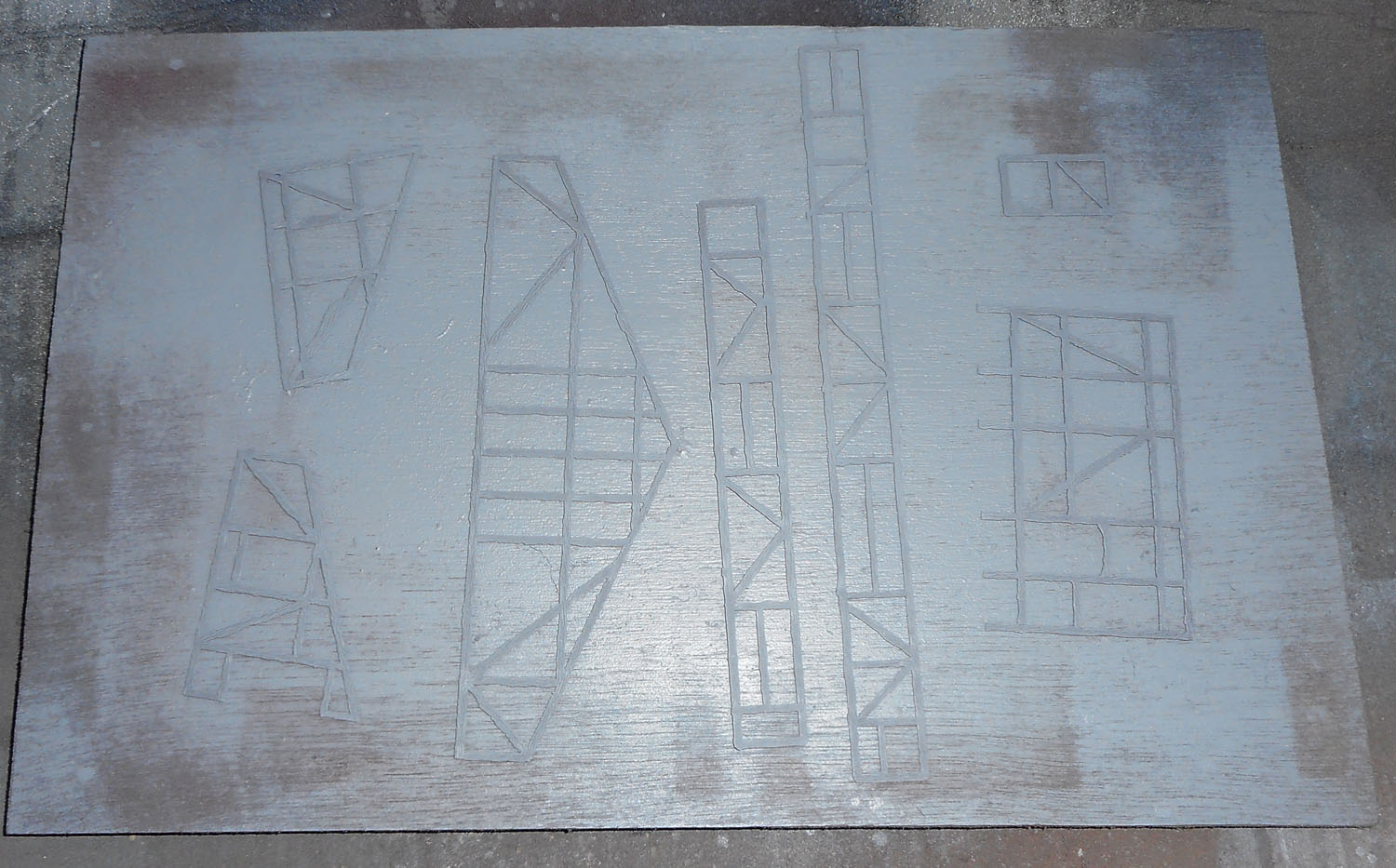

Les bois sont en cours de peinture. Finalement, et puisque personne n'a vu la différence, je ne les retaille pas droits.
Resteront tout tordus, na.

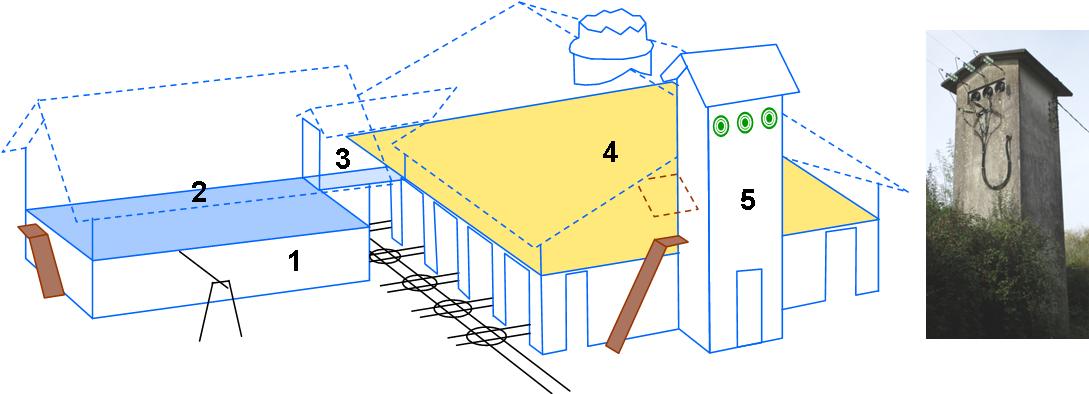

Et pan dans ce taon, je transforme l'ascenseur (?) en tour de transformation électrique comme promis :

Mais qu'est-ce que je fais sur un forum de train ?
Plus JAMAIS d'aiguillages #B8 ...
Avatar de l’utilisateur
Patrick ze rabbit Deludin

Messages: 14881
Enregistré le: 08 10 2014 à 20:32

Re: Pour cent briques (réseau H0i / 6,5 mm)...

Messagepar laisse les dire » 14 12 2021 à 13:33

[D'abord un coup de beige général, histoire de faire les joints.*]
d abord les joints c est pas toujours régulier , il y a des nuances de couleur C7 allez on s y remet :edm: :rod_mdr2

travail tout en délicatesse monsieur Lapin #B6 :F5
partir de rien pour arriver à pas grand chose , c est toujours mieux que rien
Laurent
Avatar de l’utilisateur
laisse les dire

Messages: 1107
Enregistré le: 03 02 2011 à 15:03
Localisation: riantec

Re: Pour cent briques (réseau H0i / 6,5 mm)...

Messagepar Patrick ze rabbit Deludin » 14 12 2021 à 14:15

Hé hé, mais y'a une ruse. Mais ça sera plus tard :prrrt: .
Et pis, en tant qu'ancien maçon (il y a 47 ans :rod_siflet ), le mortier fait par un professionnel est généralement homogène car il correspond à des dosages bien précis.
Nan mais c'est pas parce que c'est le bâtiment que c'est des brutes. Enfin pas tous. Manœuvre, c'est un métier, non de non :H1 .
La couleur dépend du sable local, et de l'utilisation de ciment (à proscrire pour les briques) ou de la chaux.
Par contre, les saletés, les mousses et des lichens accrochent bien, surtout si les joints ne sont pas reflués (lissés au fer à joint kivabien).
D'où les variantes dans le temps.
Mais qu'est-ce que je fais sur un forum de train ?
Plus JAMAIS d'aiguillages #B8 ...
Avatar de l’utilisateur
Patrick ze rabbit Deludin

Messages: 14881
Enregistré le: 08 10 2014 à 20:32

Re: Pour cent briques (réseau H0i / 6,5 mm)...

Messagepar Patrick ze rabbit Deludin » 14 12 2021 à 23:13

Allez, montage des murs de l'annexe.

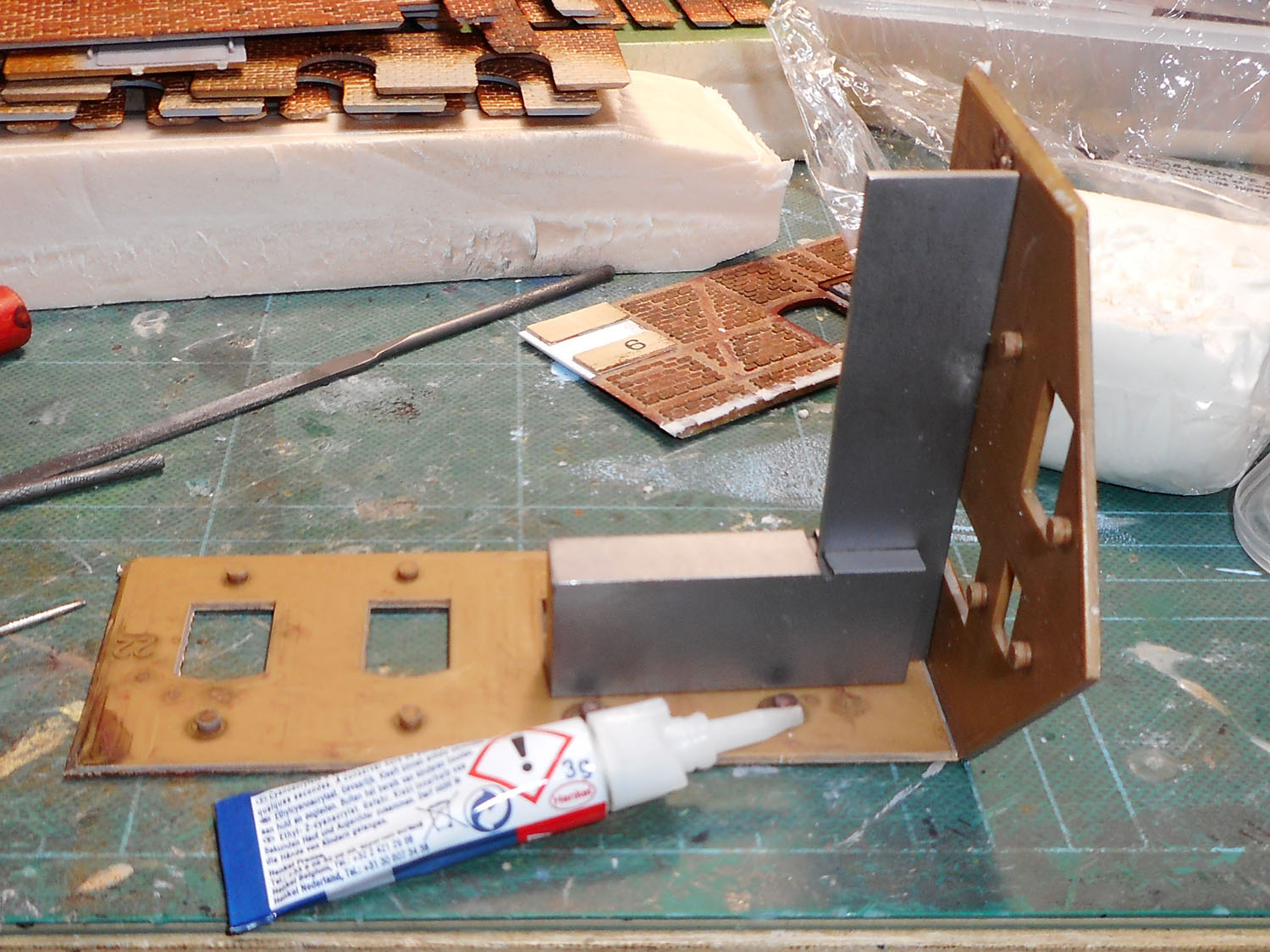

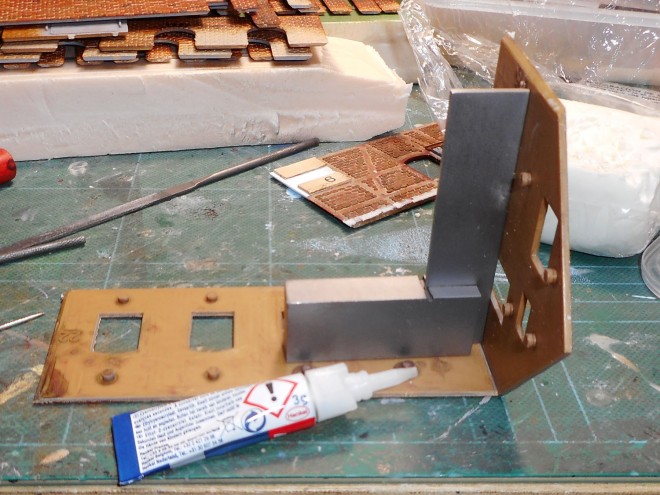

Comme d'hab, je pointe à la cyano en haut, au milieu et en bas, avec l'aide d'une équerre puisque je n'utiliserai pas le socle :

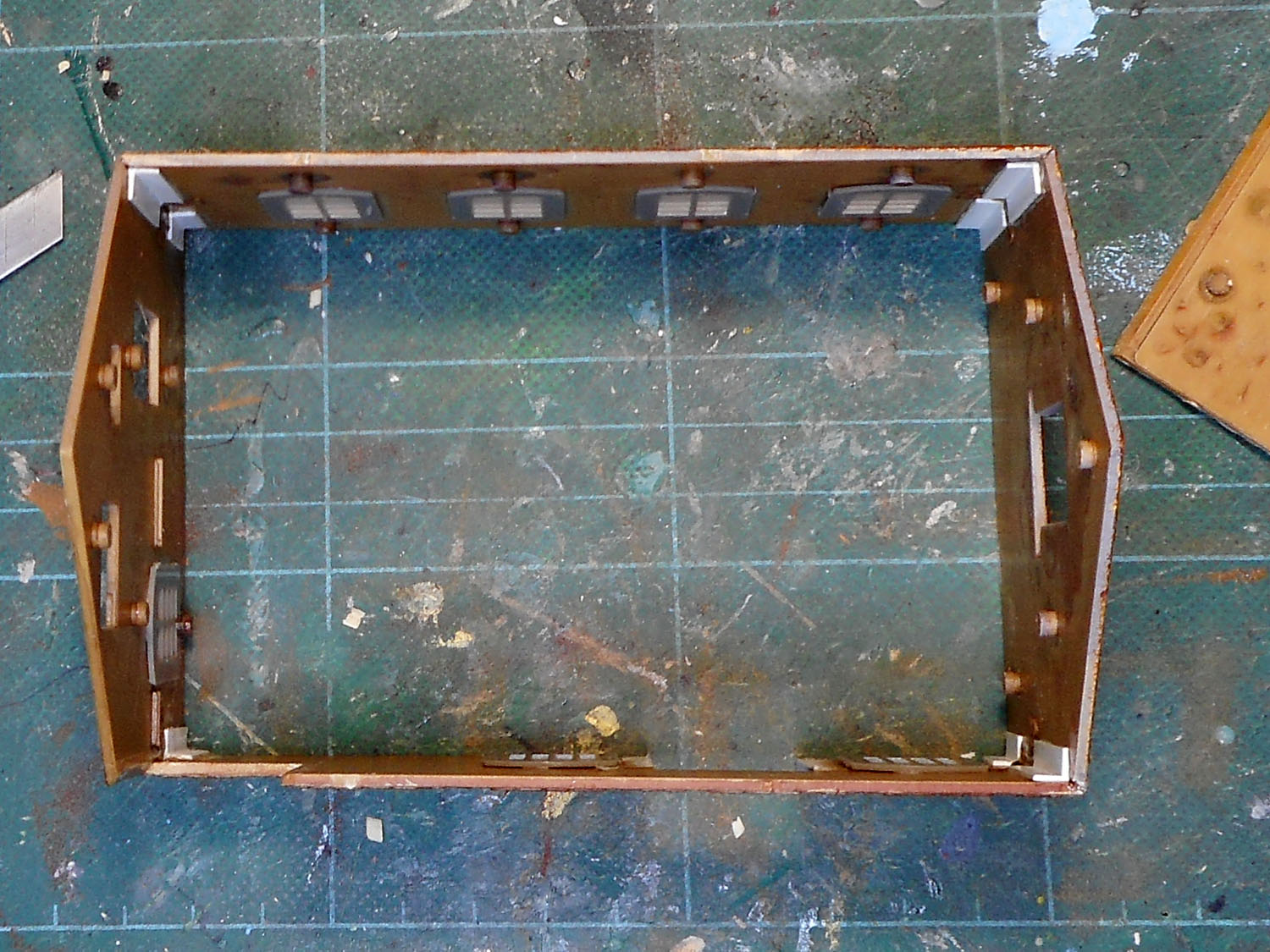

Collage définitif à l'aide d'un cordon de colle plastique par l'arrière, et renfort des angles avec des profilés plastique d'équerre :


Les fenêtres ont été posées avant, pas les vitrages pour éviter les éventuelles traces de colle.

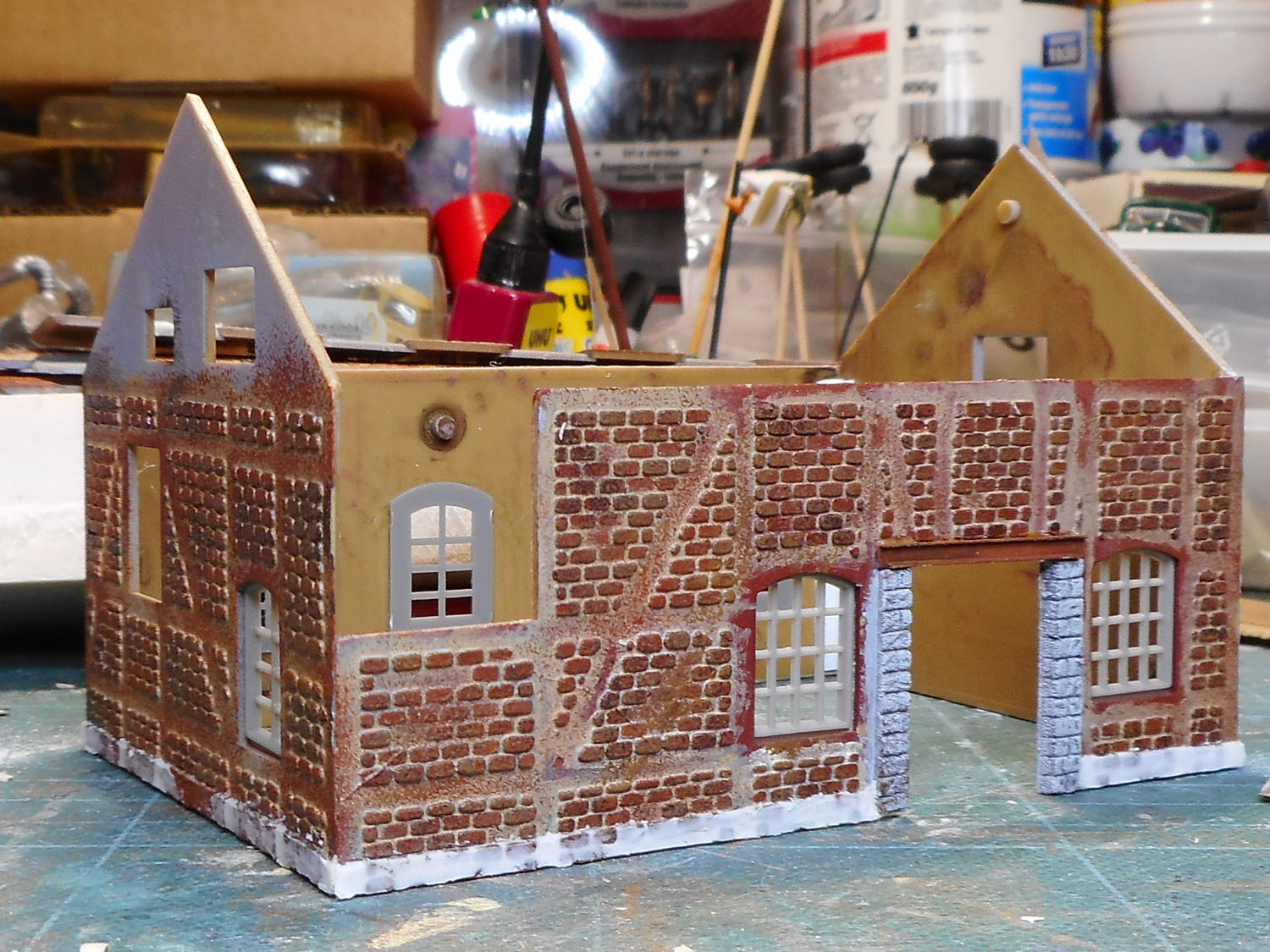

Ça commence à ressembler à quelque chose #B6 ! (L'en manque un morceau).


J'aurais du peindre les fenêtres qui, là, font vraiment plastique.
Trop tard :C6 ...
Mais qu'est-ce que je fais sur un forum de train ?
Plus JAMAIS d'aiguillages #B8 ...
Avatar de l’utilisateur
Patrick ze rabbit Deludin

Messages: 14881
Enregistré le: 08 10 2014 à 20:32

Re: Pour cent briques (réseau H0i / 6,5 mm)...

Messagepar Patrick ze rabbit Deludin » 14 12 2021 à 23:35

Les pieds de murs en briques seront posés sur un soubassement enduit.
En fait, c'est parce qu'il est rare de poser directement les poteaux en bois, qui plus est lorsqu'il s'agit de l'ossature porteuse (d'où les contreventements), directement en contact avec la terre. Car même si, bien évidemment, il y a une fondation, le bois va être dans l'humidité.
Pour le moment, j'ai juste plus ou moins lissé les joints à l'aide de pâte Wepam. J'y collerai une bande de Canson lorsque la colle des angles aura pris.

Et justement, pendant que ça sèche, j'attaque le poste de distribution.
Poncer l'existant. Y'en a qu'ont essayé...
Donc prise de cotes et restitution à l'identique.

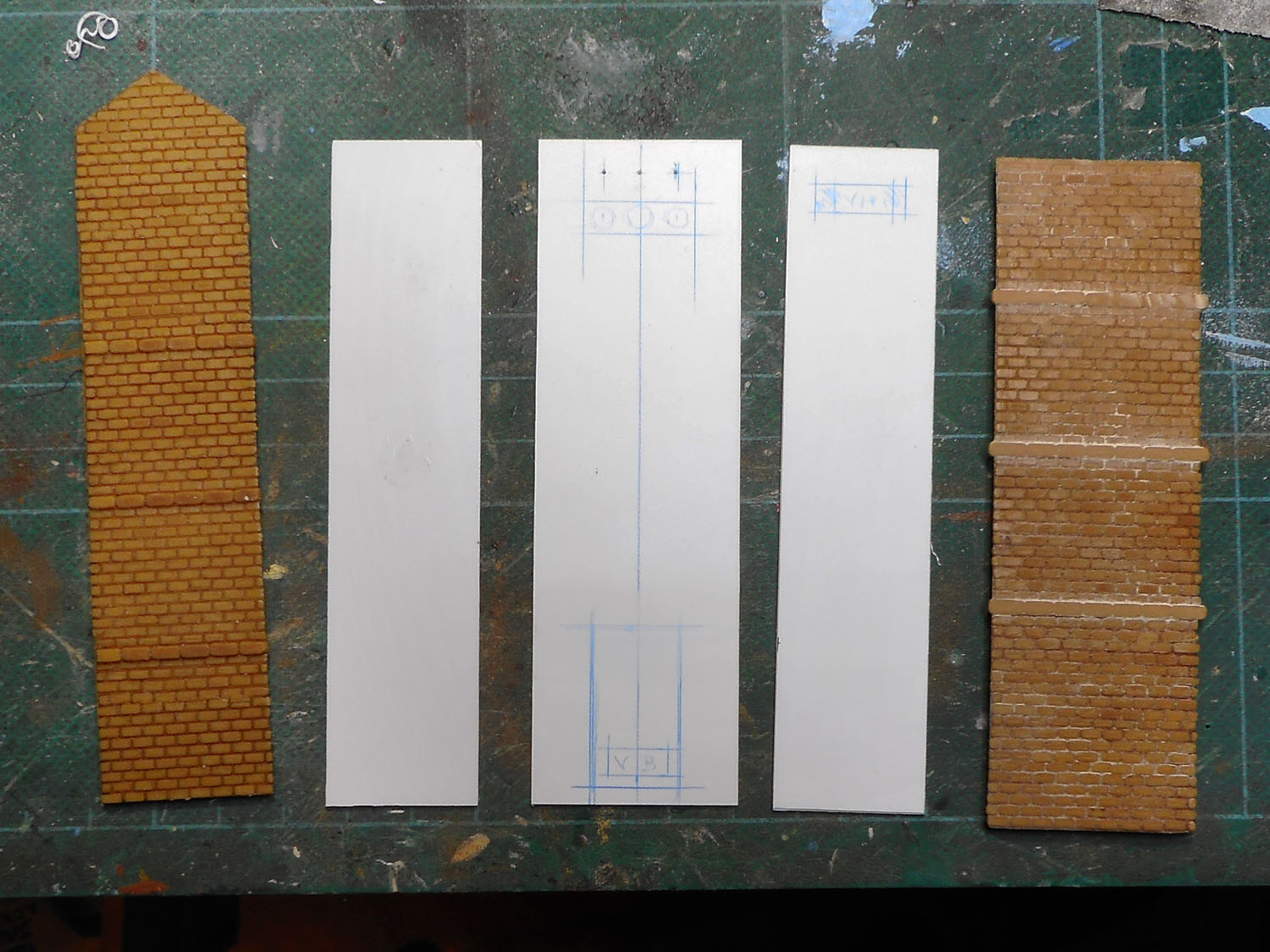

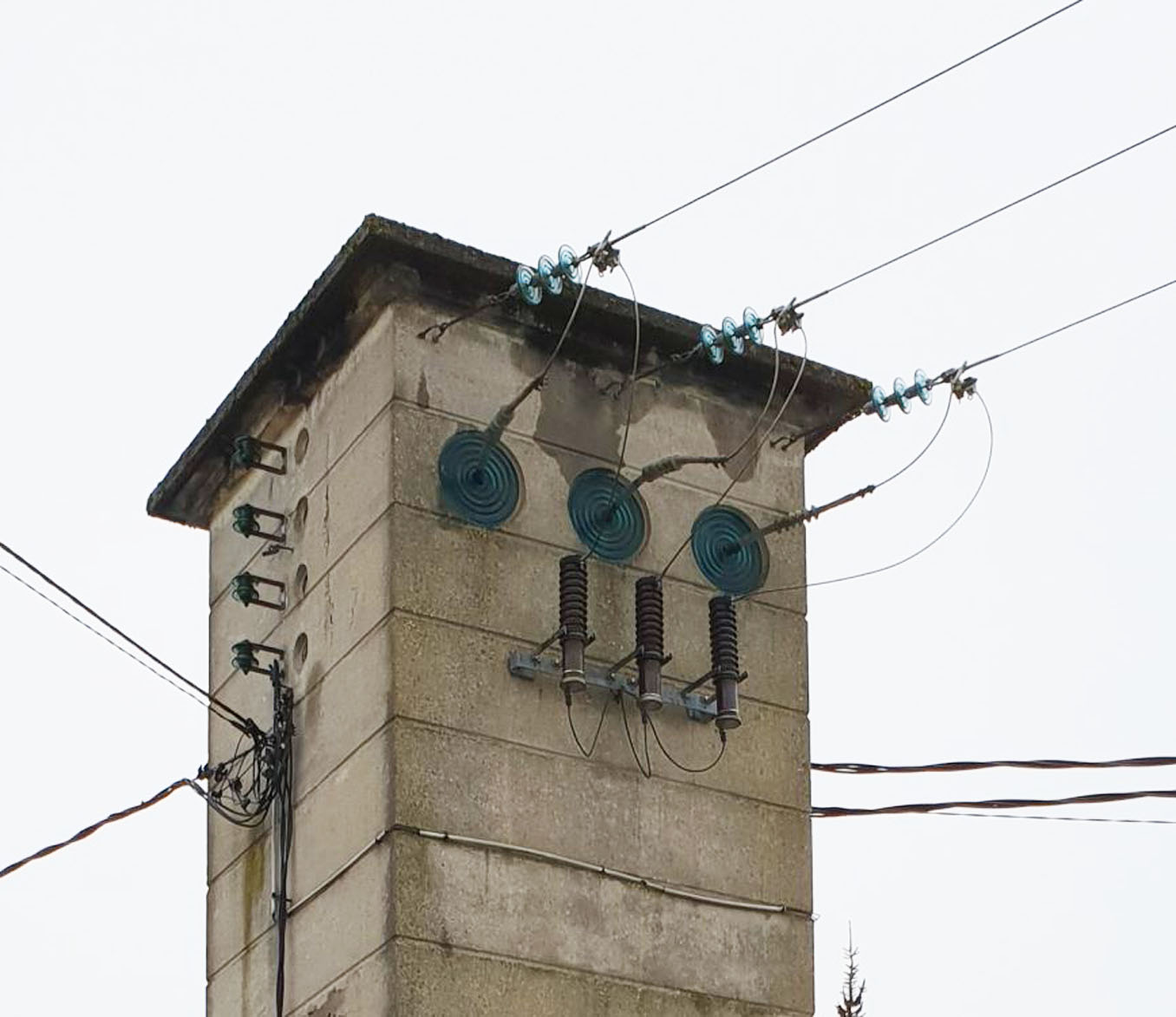

Pour le moment, j'en suis là, avec le tracé de la porte Arbel (standard "EdF"), les ventilations et l'emplacement des isolateurs de pénétration de la ligne HT :


Ça fait un peu "quille" mais ces tours mesurent entre 6 et 9 m de hauteur, voir plus.
L'objectif est que les fils soient "suffisamment" hauts, donc par rapport aux routes principalement, et en tenant compte de la flèche des câbles, assez importante.
La toiture sera plate et en béton : y'a déjà assez de briques et de tuiles comme ça :H1 ..
Par contre, la reproduction des différents isolateurs ne va pas être une partie de plaisir.


Vais voir ce que j'ai de ressemblant dans mes accries...
Mais qu'est-ce que je fais sur un forum de train ?
Plus JAMAIS d'aiguillages #B8 ...
Avatar de l’utilisateur
Patrick ze rabbit Deludin

Messages: 14881
Enregistré le: 08 10 2014 à 20:32

Re: Pour cent briques (réseau H0i / 6,5 mm)...

Messagepar Patrick ze rabbit Deludin » 14 12 2021 à 23:45

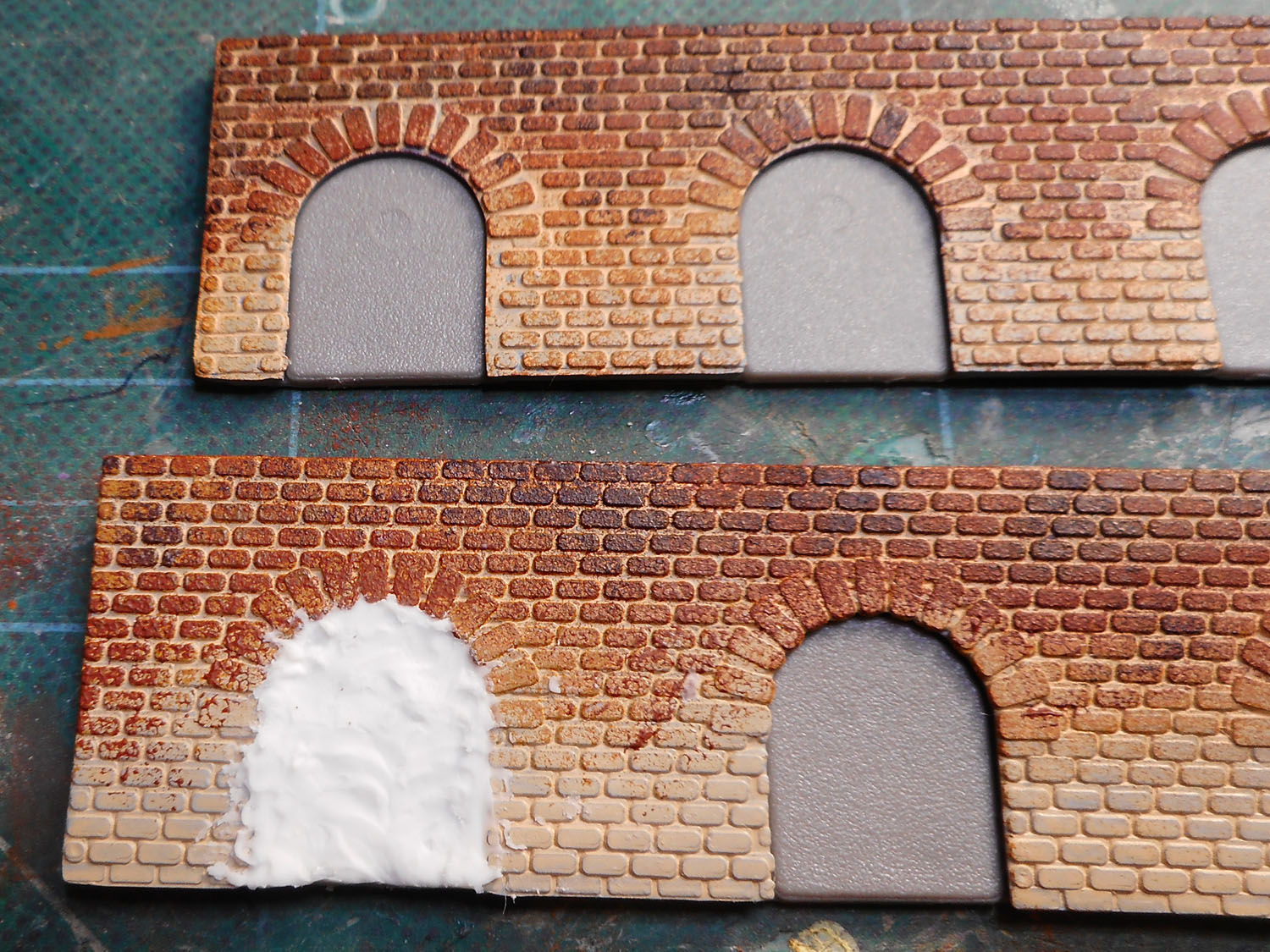

... et, pour varier les plaisirs, bouchage de quasiment toutes les entrées des fours sauf une.
Faller a prévu de jolis panneaux d'enduit soigneusement taloché ; ben non, les ouvriers ne vont pas faire dans la dentelle alors qu'il faudra tout casser quelques 10zaines d'heures plus tard.
Ça doit être étanché à la chamotte pour pouvoir résister à la chaleur.
Hop ! Encore de la pâte Wepam et un coup de truelle (à l'échelle) pour faire propre.
Et en plus, ça déborde sur les briques alentour :

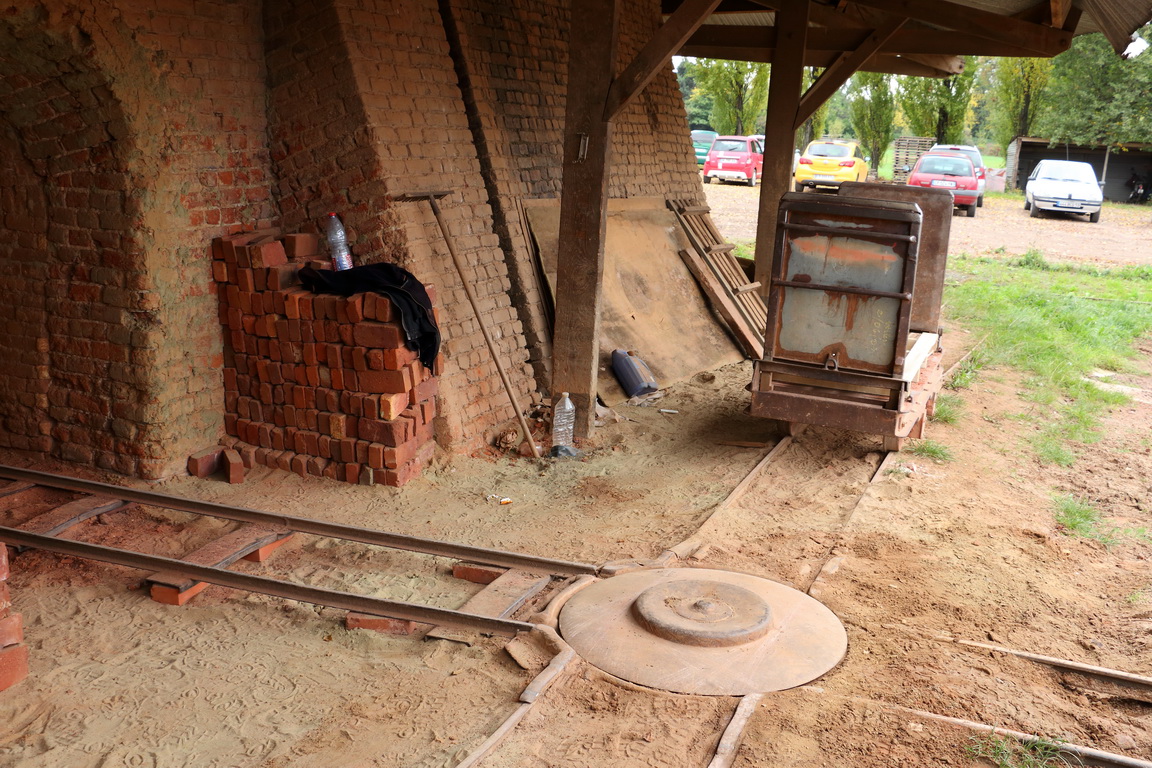

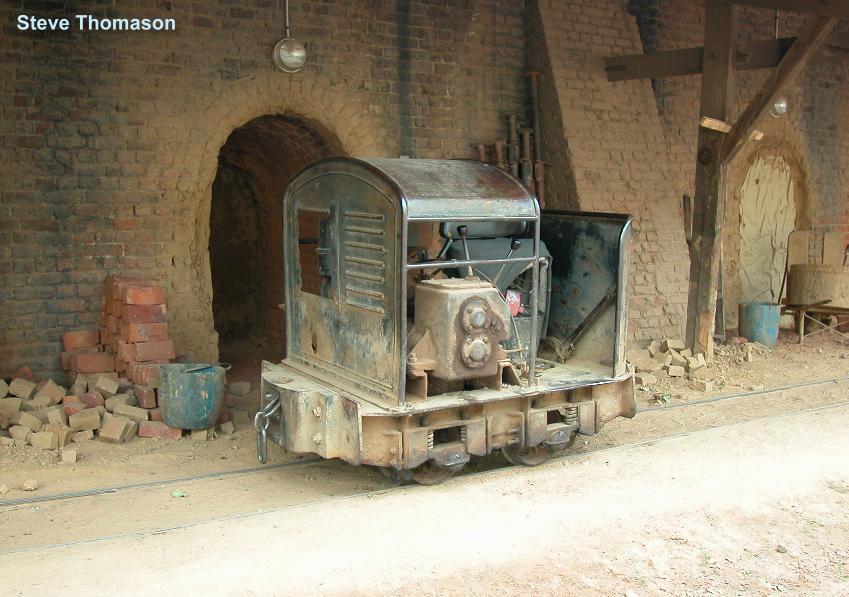

Le modèle :



La chamotte étant faite à base d'argile, elle a la couleur des briques crues, ce jaune/beige qui va très vite envahir mon décor #B5 .
J'ai une bombe de peinture qui ira très bien.
Mais qu'est-ce que je fais sur un forum de train ?
Plus JAMAIS d'aiguillages #B8 ...
Avatar de l’utilisateur
Patrick ze rabbit Deludin

Messages: 14881
Enregistré le: 08 10 2014 à 20:32

Re: Pour cent briques (réseau H0i / 6,5 mm)...

Messagepar Tyrphon » 15 12 2021 à 11:28

Waouh ! Il se lance, le lapîn ! E2
Jean-Pierre "Tyrphon" Dumont
Pape de la Tyrphonisation et du ponçage des stries.
"Striez striez, On en tirera toujours quelque chose!"
http://photos.tyrphon-trains.fr/.
Avatar de l’utilisateur
Tyrphon
Exhumeur de fil

Messages: 8561
Enregistré le: 27 11 2006 à 15:32
Localisation: Rueil-Malmaison (92) et Gartempe (23)

Re: Pour cent briques (réseau H0i / 6,5 mm)...

Messagepar pelican » 15 12 2021 à 11:33

Il va chamotter .. :rod_mdr2
Pélican, Soixantologue (© by Pélican ..) Plus jamais de Hom

PME LE forum des voies Etroites et Métriques
petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 50615
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon
