[Marcel]

Superbe !
Personnellement, je trouve que le laiton en 0.2 est vraiment le plus facile à graver. :^)

[Christophe_Menier]

Merci de vos encouragements.

Suite du programme : montage des cheminées et mise en place des fenêtres (à blanc) avant le collage des murs.

Puis viendra la réalisation du toit et de sa charpente.

[Christophe_Menier]

Et voila les cheminées

Tout en laiton sondé à l'étain. Les cones sont issus de photodécoupe.

[Zébu]

[YVES]

Peinture : blanche à damiers rouges.
prête au décollage !!!

[Christophe_Menier]

Ah oui !! je n'y avais pas pensé !

[malletslm]

À l'avenir, il faudra penser à mettre une figurine au 1/87ème sur les photos pour qu'on apprécie mieux la taille...

[Christophe_Menier]

La hauteur totale est de 36,4mm (en théorie).

Pour mettre en forme les cônes je me suis fait un outillage au tour. Il n'y a eu qu'à mettre la tôle de 0,2 en forme sur le gabarit, c'est très simple et efficace.



Ensuite, pour souder le tube laiton de 4mm sur le cône tronqué, je me suis servi du tour : tube dans le mandrin et cône sur la contre-pointe. Le tout est parfaitement concentrique, et la soudure se fait très facilement.

Le moins drôle est la mise en place des 4 fils de laiton de 0,5... pas facile à aligner. En fait, c'est 2 fils pliés, mis en croix et soudés dans le petit cône. L'alignement de l'ensemble en est plus simple.

[pelican]

vi ... la même photo avec un truc au 1/87 ...

[Beyer-Garrat]

Sympa c'est vrai que ces petits accessoires font toute la différence ....

[Christophe_Menier]

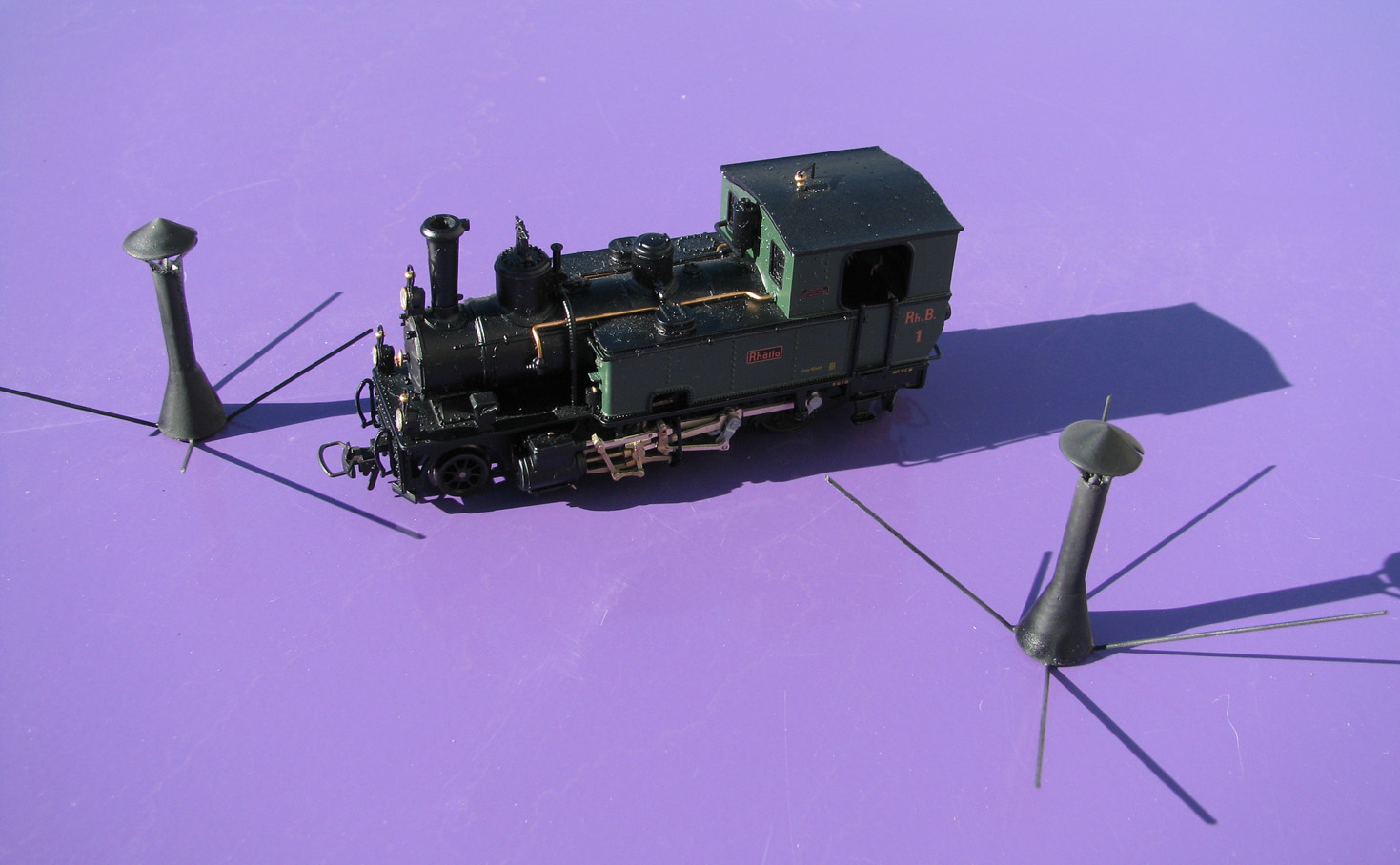

Et voila une photo pour mieux apprécier la hauteur des cheminées :

Cheminées d'évacuation

Les tendeurs ont été fixés. Les cheminées seront arrimées sur la charpente par ces tendeurs,qui seront ajustés le moment venu.

Ah... cette Rhatia n'a pas encore été dépouillée . Pour le moment je vais la laisser neuve, elle me permettra de faire des essais de voie sur le réseau lors de sa construction.

[Storm]

Question idiote: le cône du bas sera dans la remise non (pour recevoir la fumée sortant de la cheminée des locos logiquement) ? Comment vas-tu réaliser l'étanchéité au niveau de la toiture puisque tu ne pourras plus glisser la cheminée dans un trou égal au diamètre du corps (je ne sais pas si je suis clair là )

[Christophe_Menier]

Si si Storm, j'ai bien compris ta question, elle est logique quand tu n'as pas le plan sous les yeux.

Le cône du bas sera à l'intérieur de la remise, et il ne dépassera que le cône du haut avec une toute petite partie du tuyau.

Pour comprendre, on peut prendre exemple sur la remise de St Agrève qui est proche de celle de Rillé-Hommes. Il suffi d'imaginer les cheminées décalées dans l'axe du faitage, suivant un plan horizontal.

Remise St Agreve

Pour le montage, je fixe les cheminées sur la charpente avant de mettre les 2 pans de la toiture. C'est facile !!

[Storm]

Si c'est dans l'axe, pas de soucis effectivement

[Storm]

En parlant de toiture, quelqu'un aurait des vues de toitures en ardoises (plutôt dans le Berry, pas de la bretonne) de sorte à me faire une idée de la faîtière ?
