Petit BV style Cambrésis.

[Tyrphon]

J'essaie de me remettre à mon réseau mixte HO-HOm, et plus particulièrement au décor de ma gare de jonction.

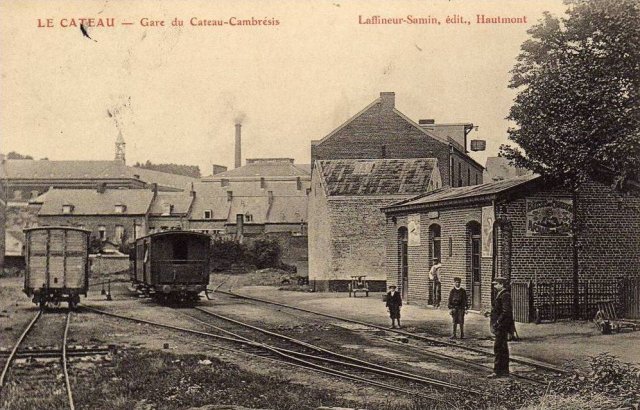

Je souhaite depuis longtemps construire un petit BV du style de Celui du Cateau.

le cateau.jpg (86.32 Kio) Vu 4246 fois

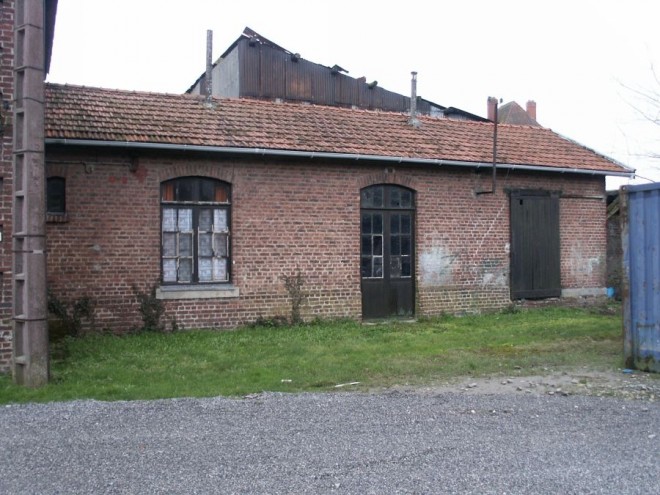

Par ailleurs, j'avais pris il y a quelque temps des photos du BV du Catelet-Gouy, dont l'aile est du même style, et à peu près de même dimensions.

J'ai décidé de prendre cette photo comme base et de la travailler par Photoshop.

[Tyrphon]

Première opération, déformer l'image pour obtenir une vue de façade en élévation:

Puis, à coups de copier-coller et de retouches, transformer la façade en modèle à trois portes.

J'ai encore peaufiné les dimensions, estimées en comptant les briques en hauteur et en largeur et en tenant compte d'un pas de 7,5cm en hauteur et de 22,5 en longueur, et j'ai mis le résultat à l'échelle HO.

A partir d'un bout de mur prélevé sur l'image précédente, j'ai également reconstitué de quoi faire un pignon, j'ai également ajouté les épaisseurs de murs de chaque côté des ouvertures de portes, prévu un soubassement de mur en saillie, et voila une planche prête à être imprimée et découpée:

Notons que j'ai également essayé d'aviver les couleurs. Dommage qu'il n'y ait pas eu de soleil pour la photo.

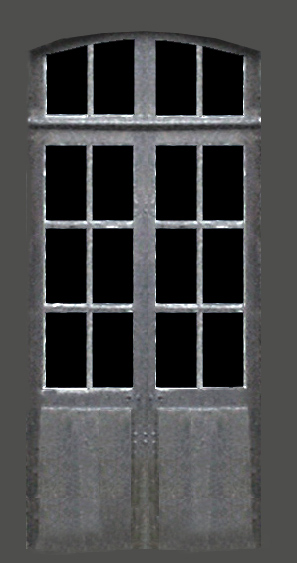

J'ai travaillé sur les portes. Je ne sais pas si j'aurai encore le courage et l'habileté de les découper au cutter, comme j'avais fait pour Sébaincourt. Un Crafty m'aiderait bien...


A suivre...

[Patrick ze rabbit Deludin]

'lut, Jean-Pierre
Y'a "ma" méthode... et une autre en haut de page :
viewtopic.php?f=2&t=10084&hilit=exposition+en+r%C3%A9&start=45#p368741

[YVES]

Allez faire une balade sur le site de l'APMF. Vous y découvrirez une belle collection de cartes postales, avec les gares du Cambrésis :
https://www.apmf59.fr/galeries-cartes-p ... %C3%A9sis/

Jean-Pierre, depuis ta photo, en 2002, la végétation a beaucoup poussée autour de la gare !!!
Joli projet !

[Tyrphon]

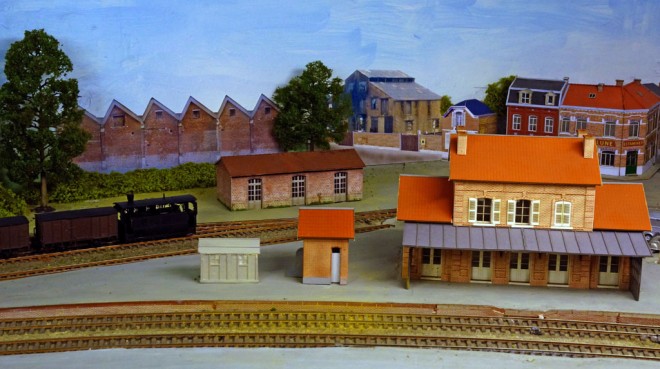

J'ai assemblé sommairement mon BV : deux murs seulement décorés, des huisseries non découpées et un toit provisoire.

Cela me permet déjà me rendre compte de l'effet produit, derrière les installations VN.

Aujourd'hui, je viens aussi d'ébaucher la façade en dents de scie qui ferme la perspective.

C'est encore un montage par Photoshop à partir de vraies photos d'un ancien bâtiment industriel obtenues par captures d'écran d'images Street View.
Il s'agit des anciennes filatures David et Maigret, dans ma bonne ville de Saint-Quentin.
Pour l'instant, c'est une image à plat, mais je vais ajouter du relief (piliers de soutènement, avancées de toits, ouvertures de fenêtres)

[YVES]

Clap, Clap, Clap !!!

[pelican]

Clap, Clap, Clap !!!

pas mieux
