Re: Marcel Jolly Modélisme

MessagePosté: 13 02 2018 à 13:20
par Marcel
Nous parlions bien de la version IIm, n'est-ce pas ?
Car en HOm, les deux versions sont toujours dispo.

Re: Marcel Jolly Modélisme

MessagePosté: 13 02 2018 à 21:54
par 020 n°15 Corpet-Louvet
Oui je parlais de la version en IIm
car je fais en IIm, SE (préférence CFBS - bain de mer) et CFD (vivarais de preference) voila :oups2:

Re: Marcel Jolly Modélisme

MessagePosté: 26 05 2018 à 21:51
par Marcel
Bonjour à tous,

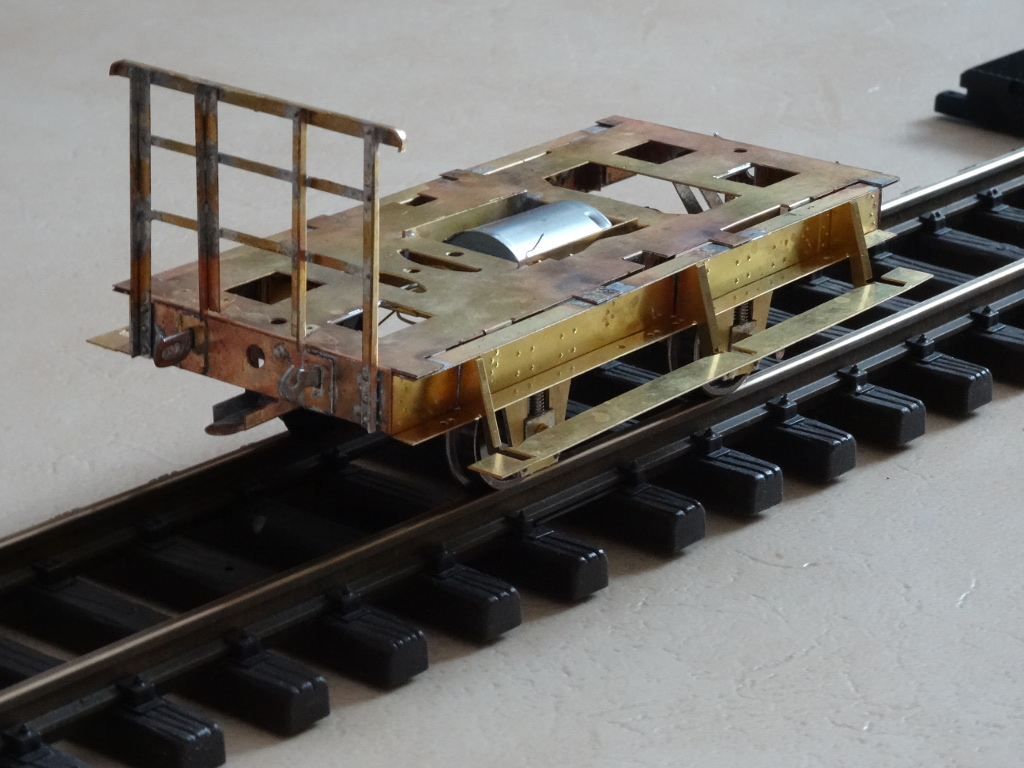

comme évoqué sur un autre fil, voici le châssis du Petolat PE-5 en IIm :

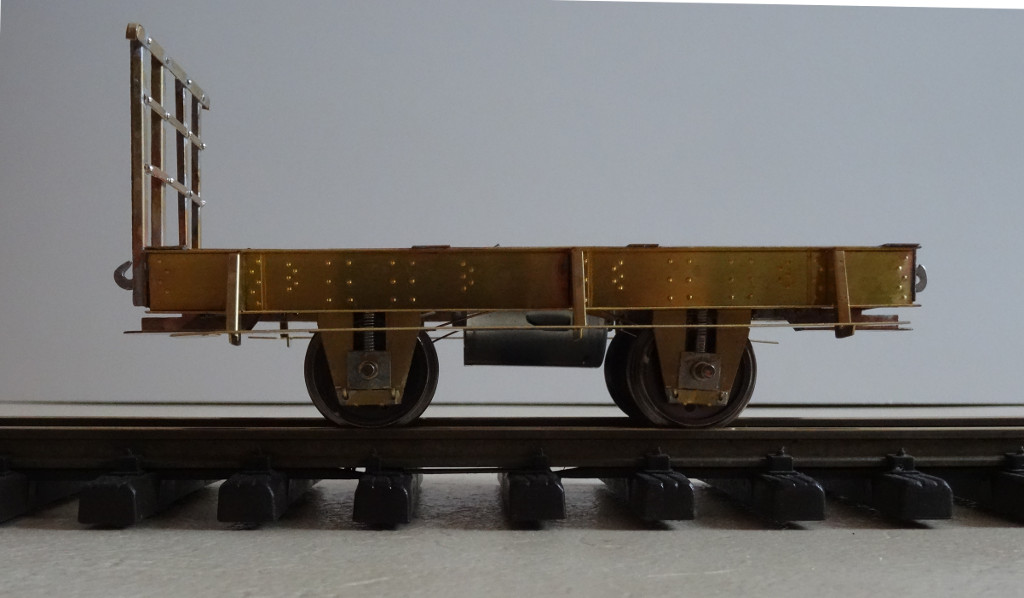

Profil... la plateforme fait 160x75mm

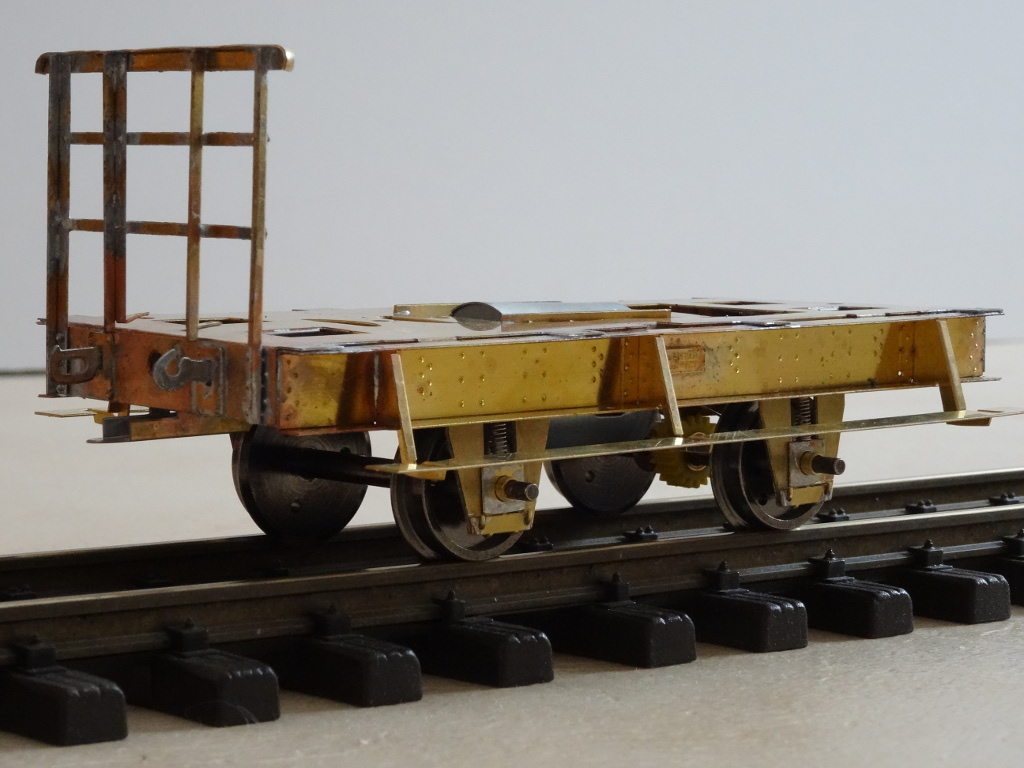

3/4 avant...


Pas évident en gravure maison : tout en laiton de 0,5mm, et il faudra six plaques de 200x100mm (!).
Les rivets sont repoussés (1/2 gravure sur la face interne). Il y en a tant que je ne préfère pas les compter... :^)

Comme sur la draisine Billard (*), l'essieu avant est sur pivot. S'y ajoute un ressort sur chaque support de palier.
Fûts de tampons et boites d'essieux seront en fonderie métal blanc.
Plancher et marche-pieds en bois, découpe laser.

*À noter : la draisine Billard IIm est toujours dispo !

Re: Marcel Jolly Modélisme

MessagePosté: 26 05 2018 à 22:01
par JJB
Bravo Marcel, toujours au top! E2 Un petit moment d'absence, et quand tu réapparais on voit qu'il y a eu du boulot derrière D9
Encore un beau modèle qui se profile :rod_coeur

Re: Marcel Jolly Modélisme

MessagePosté: 27 05 2018 à 17:18
par Marcel
"Au top" ... J'aimerai bien : c'est quand on ne perd pas un seul point dans une partie de Scrabble ! ;^)

Cela dit, au top je n'y étais pas : en mettant les plaques constructeur sur les longerons, je me suis aperçu d'une grossière erreur de montage : les supports de marche-pieds ne sont pas équidistants, et j'avais monté les longerons à l'envers !...
Heureusement comme c'est la ... troisième version de ces ensembles longeron/supports, c'était facile à dessouder et remonter correctement :


Je vais devoir mettre une indication sur la version commerciale ...si elle voit le jour (c'est à dire si des gens manifestent un réel intérêt pour le modèle), pour éviter la même erreur.

Re: Marcel Jolly Modélisme

MessagePosté: 21 06 2018 à 12:03
par Marcel
Bonjour à tous !

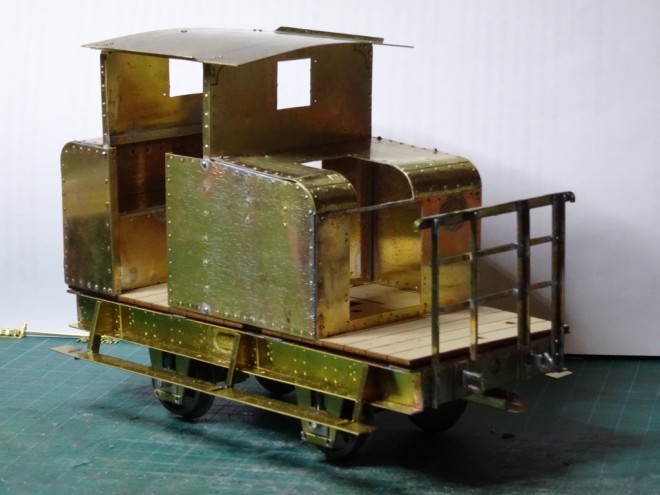

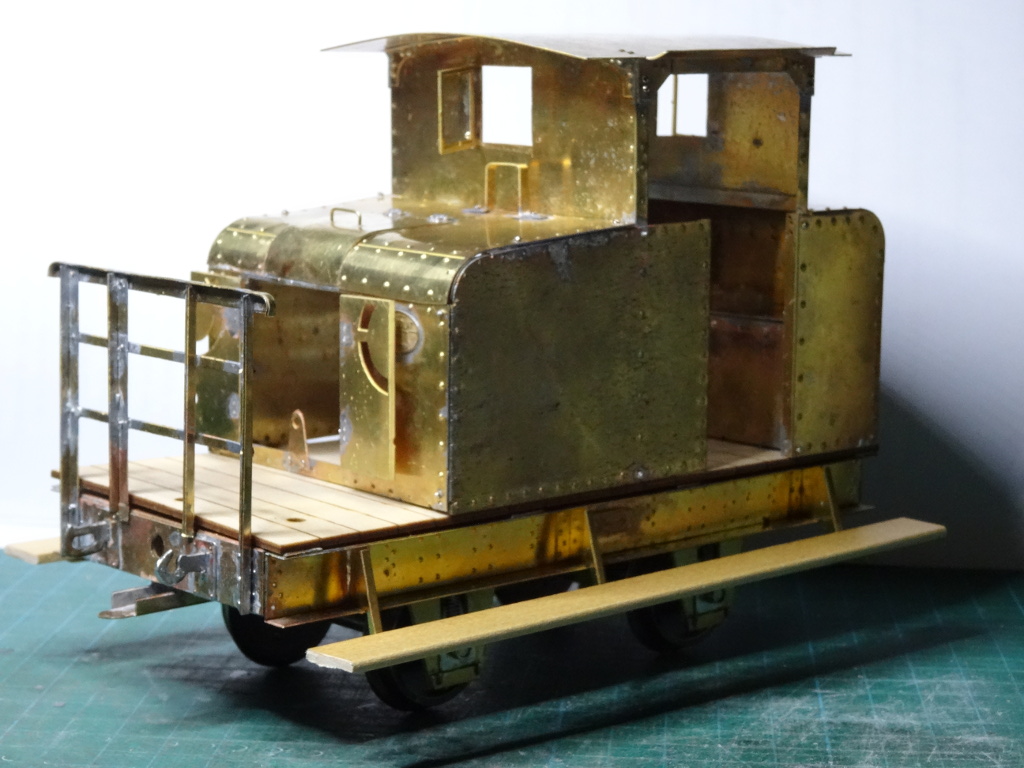

le projet prend forme, même s'il y a des détails à corriger (sens d'ouverture des fenêtres notamment) :



Pff... ce sont près de 500 rivets à embosser, tout de même !

Re: Marcel Jolly Modélisme

MessagePosté: 26 06 2018 à 15:32
par Géry
Bonjour,
Super :rod_coeur
Je suis intéressé. je vous envoie un mail sur le mél de votre site internet.
Cordialement,
Géry

Re: Marcel Jolly Modélisme

MessagePosté: 27 06 2018 à 19:27
par patrick-mk
Je suis étonné de voir la cabine reposant sur le caillebottis (je ne sais pas si on parle de caillebottis dans ce cas ?) en bois. Ou est-ce pour tester le positionnement ?

Re: Marcel Jolly Modélisme

MessagePosté: 27 06 2018 à 20:31
par Marcel
Bonjour !

c'est une particularité de cet engin... et une difficulté pour la modélisation.

Je parlerais plutôt de paletage, il sera légèrement plus large que sur le proto présenté ici (environ 1mm de plus que la largeur des tôles).

Deux type de charnières seront dans le kit : des charnières fictives et des charnière fonctionnelles pour les plus audacieux.
seul le capot moteur supérieur sera fixe (vraiment trop complexe à ajuster !).


Re: Marcel Jolly Modélisme

MessagePosté: 13 08 2018 à 22:53
par Marcel
Bonjour à tous !

quelques nouvelles de mon projet :

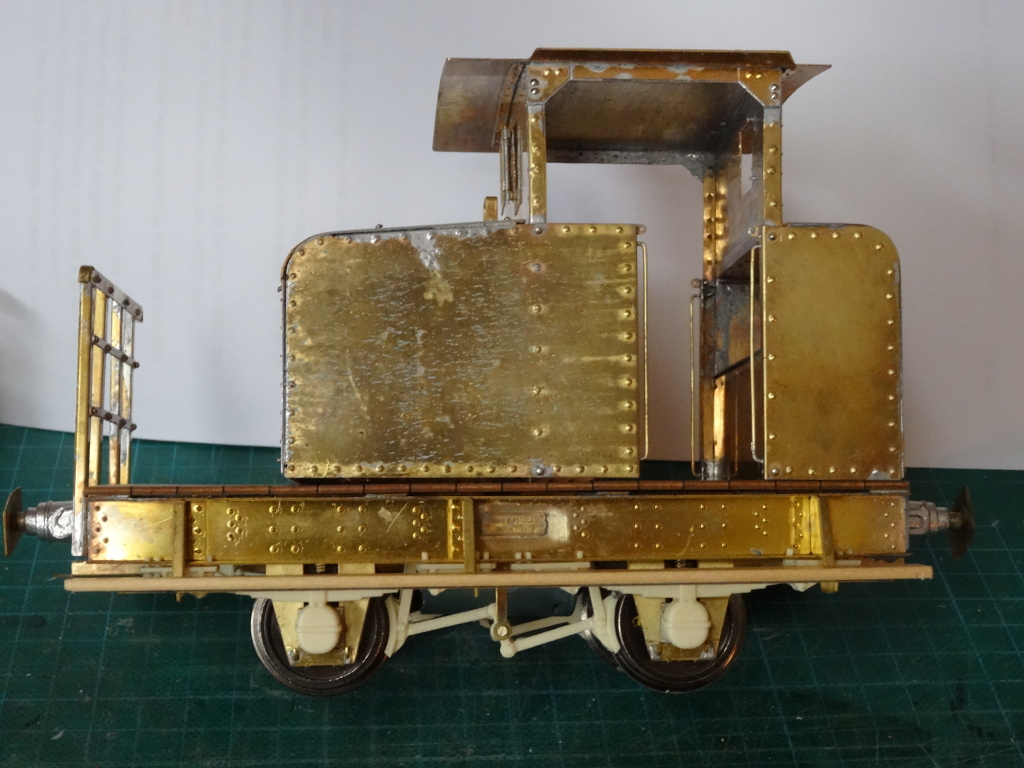

ci-dessous les dessous du Petolat, freins suspension et boites d'essieux factices sont moulés en résine, les fûts des tampons sont moulé en métal blanc, les tampons sont à ressorts.

Re: Marcel Jolly Modélisme

MessagePosté: 13 08 2018 à 23:18
par Marcel

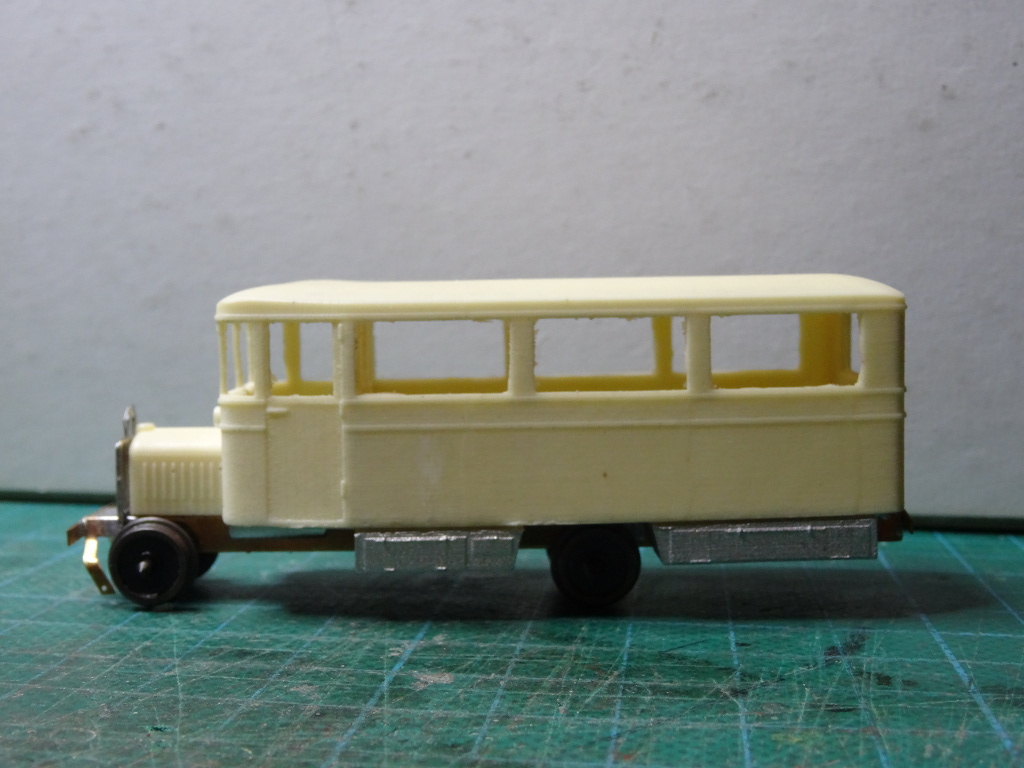

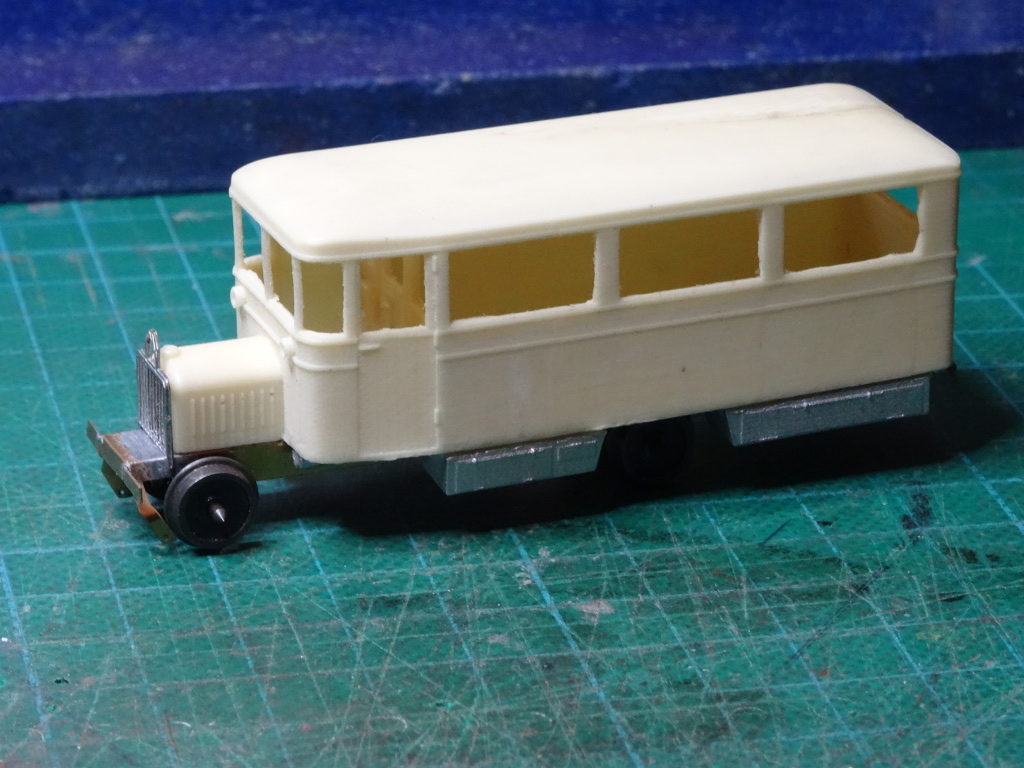

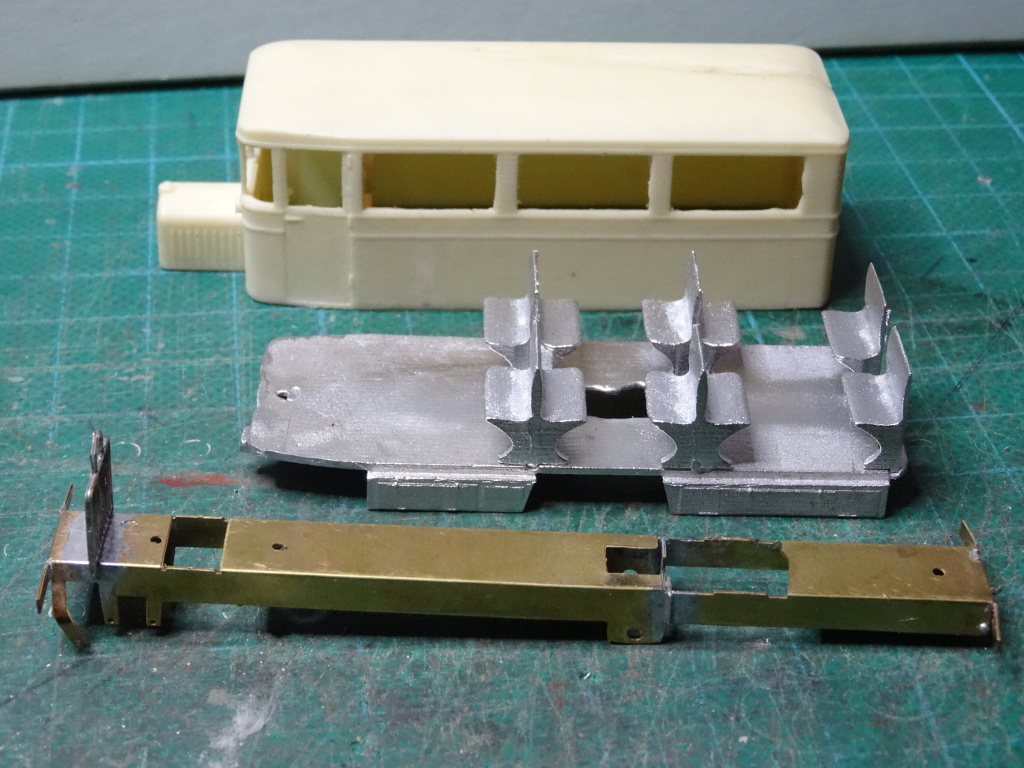

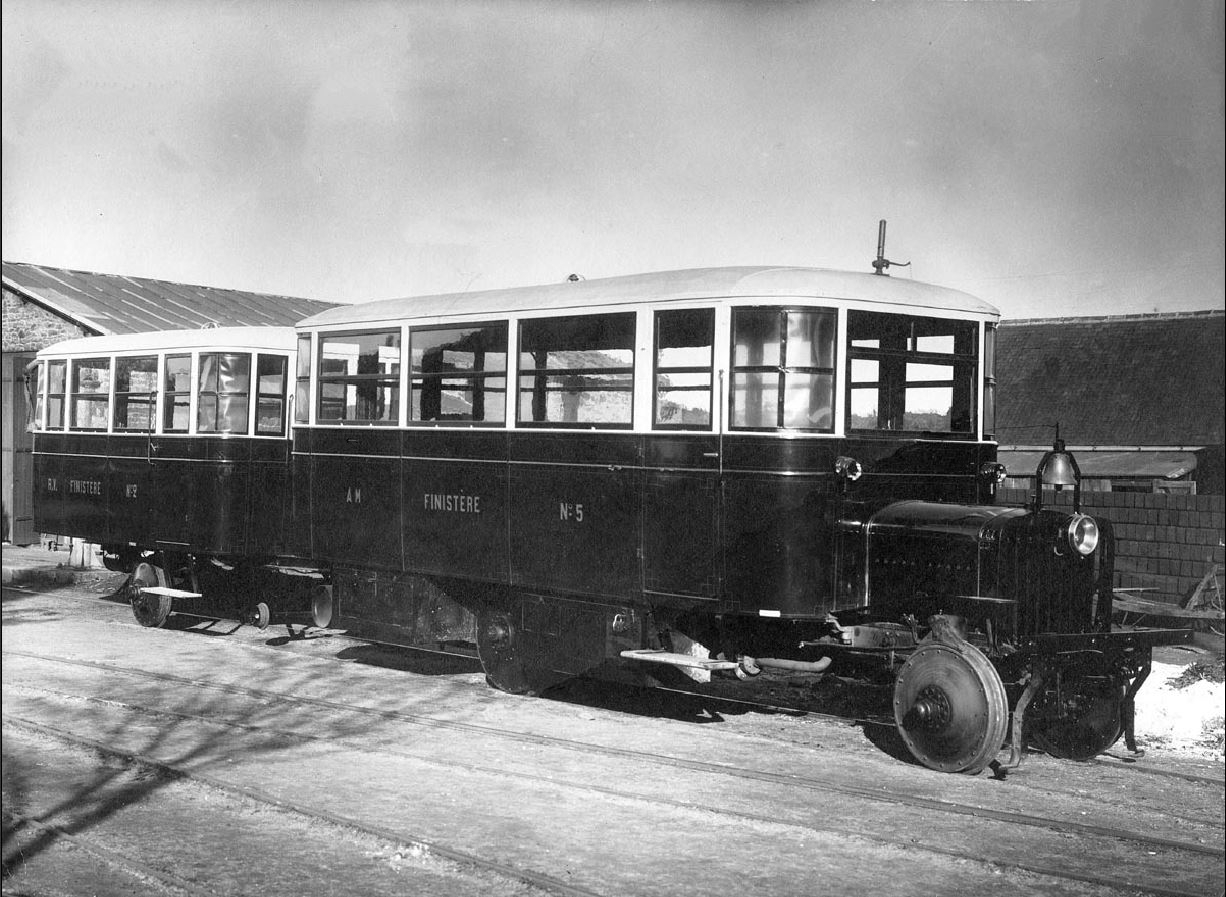

Autre projet que j'ai (enfin) fait un peu avancer : l'autorail Verney sur châssis GMC.

La caisse est moulé d'un seul bloc, s'y insère une cloison également moulée en résine.

Le plancher et les caisses sous le plancher est un moulage monobloc en métal blanc qui devrait donner un peut de "poids" (env. 30gr) à la bestiole.

Le châssis est en laiton en découpe chimique.

Ci-dessous les principaux éléments, les banquettes sont également moulées en métal blanc.

Re: Marcel Jolly Modélisme

MessagePosté: 14 08 2018 à 07:06
par Beyer-Garrat
Original et manquant à nos réseaux #B6

L'aménagement en métal blanc devrait lui permettre de circuler sans problèmes :maitre:


Re: Marcel Jolly Modélisme

MessagePosté: 14 08 2018 à 08:10
par le moslinois
:F5 A quel échelle de réduction est présenter ce modèle ?

Re: Marcel Jolly Modélisme

MessagePosté: 14 08 2018 à 13:41
par Marcel
A quel échelle de réduction est présenter ce modèle ?...


Oups ! désolé, j'aurais dû le préciser : il s'agit de H0m

Assez étonnant d'ailleurs de passer d'un projet à l'autre vu la différence d'échelle ! :^s

Re: Marcel Jolly Modélisme

MessagePosté: 14 08 2018 à 14:59
par le moslinois
Ah merci :cry: dommage,j’aurai préférer au 1/43 ,peut être plus tard ?
