120T RB au 1/87 La Coureuse !

Messagepar Marcel » 30 01 2013 à 23:34

Bonjour à tous ! :^)

Certains le savent, cette "Coureuse" me hante depuis que je me suis inscrit sur PME.
[EDIT]Toutes les photos sont en 1024 (cliquer dessus)[/EDIT]

Arrivant ici, inexpérimenté, j'avais imaginé ça (24 juin 2009) ! : =8^O


Le 12 février 2011, mes cogitations m'avaient mené à ça :

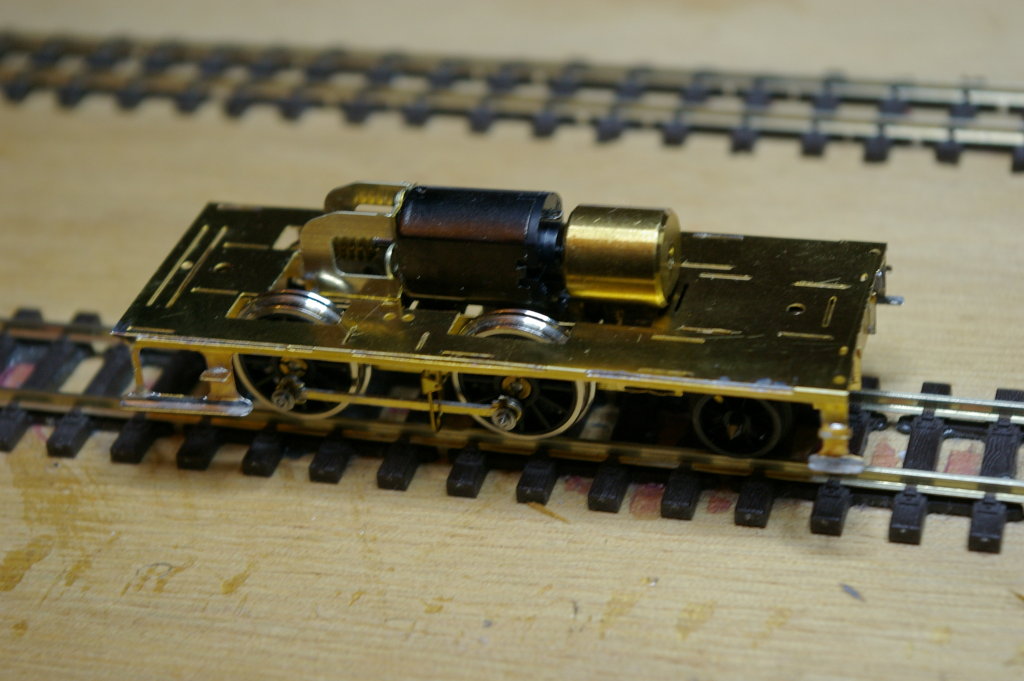

Au 3 janvier 2013, voici où j'en étais :


21 janvier 2013 (oui je n'avance pas vite... je réfléchis beaucoup...) l'embiellage est fini ! :


30 janvier, le moteur entraîne toute cette petite tringlerie gentiment (vidéo à télécharger), je ne suis pas vraiment copain avec les "tubes" vidéo, désolé.

http://m.jly.free.fr/youtar/DSCF0012.AVI
Je vais essayer de détailler au mieux la réalisation dans les posts suivants, car il m'a fallut résoudre de nombreux problèmes !
MJModélisme
Le temps dégage le charme de choses qui n'en n'ont pas. C'est pourquoi le temps est poète. (V.Jankélévitch)
Avatar de l’utilisateur
Marcel

Messages: 1973
Enregistré le: 30 03 2009 à 22:46
Localisation: Quimper Bretagne

Re: 120T RB au 1/87 La Coureuse !

Messagepar bernardhenri » 30 01 2013 à 23:58

Ton projet m'intéresse bigrement!
Port de Carhaix
Bernard WALTER

Avatar de l’utilisateur
bernardhenri
The Great Small

Messages: 3975
Enregistré le: 26 04 2006 à 21:26
Localisation: 56 LE BONO Bretagne

Re: 120T RB au 1/87 La Coureuse !

Messagepar Buffalo Bill » 31 01 2013 à 00:19

Moi qui suis "maudit des embiellages boiteux" je vais suivre avec attention ce sujet. ;)
Avatar de l’utilisateur
Buffalo Bill

Messages: 2927
Enregistré le: 30 01 2011 à 14:06
Localisation: Charente

Re: 120T RB au 1/87 La Coureuse !

Messagepar Russell » 31 01 2013 à 07:11

Tu n'avances peut-être pas vite mais tu avances! Très joli travail et quelle évolution depuis les début. L'embiellage est très fin. :C4
Qu'as tu utilisé comme motoréducteur?
Bruno Duchesne

La voie étroite, parce qu'elle le vaut bien!
http://railsvagabonds.canalblog.com/
Avatar de l’utilisateur
Russell
TPT Connection ...
TPT Connection ...

Messages: 3676
Enregistré le: 26 04 2006 à 20:05

Re: 120T RB au 1/87 La Coureuse !

Messagepar pelican » 31 01 2013 à 09:57

Woaaaouhh !!!!! :C3

ça promet ... E2 E2

c'est comme celle à vapeur vive de l'Atelier Vaporiste ??



http://www.atelier-vaporiste.com/WWW2/s ... VMR&lng=fr

construction Franco Belge ??? :rod_coeur
Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 37203
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: 120T RB au 1/87 La Coureuse !

Messagepar Marcel » 31 01 2013 à 10:42

@Bernardhenri : je me pose souvent la question (comment faire un châssis en HOe).
- Remonter le moteur ?... impossible sans remonter la chaudière, ce qui défigurerait la loco.
- Faire pivoter le moteur d'un quart de tour ? (Là il passe entre les longerons du châssis) Non : il toucherait les roues.
- Reprendre ma première idée de motorisation (moteur incliné et réducteur "usiné" très compact sur la roue avant) ... Peut-être.

@Buffalo : si tu vois la vidéo, tu verras que ça tangue pas mal (c'est dû à mes roues arrières qui ont souffert des nombreuses manipulations (un essieu neuf est en commande).
Je détaillerai la réalisation plus loin...

@Russell : merci de tes encouragements. Tu fais partie de mes nombreux guides rencontrés sur PME. Je tenais à montrer comment, grâce à vous tous un projet peut évoluer !

Plutôt que de me lancer dans un châssis complexe avec les axes du réducteur fixés aux longerons, j'ai opté pour un réducteur du commerce (british) High Level, que l'on trouve désormais en france ICI :

Choisi pour sa petite taille, son étroitesse, et l'articulation qui m'a permis de le positionner sans soucis : un goutte de cyano une fois en place pour fixer l'articulation à l'angle voulu, et hop!...
MJModélisme
Le temps dégage le charme de choses qui n'en n'ont pas. C'est pourquoi le temps est poète. (V.Jankélévitch)
Avatar de l’utilisateur
Marcel

Messages: 1973
Enregistré le: 30 03 2009 à 22:46
Localisation: Quimper Bretagne

Re: 120T RB au 1/87 La Coureuse !

Messagepar Jean Henri » 31 01 2013 à 11:14

Bonjour Marcel
Merci de nous faire partager votre projet.
Je vais le suivre avec attention, et peut etre tenter "l'aventure"
Cordialement
Daniel
Jean Henri

Messages: 46
Enregistré le: 21 06 2011 à 21:23

Re: 120T RB au 1/87 La Coureuse !

Messagepar Marcel » 31 01 2013 à 11:50

La première difficulté du projet était de trouver des roues convenables :
- bon diamètre, 14mm
- la bande de roulement la plus étroite possible afin de ne pas trop sur-écarter les cylindres et l'embiellage.
- résoudre le problème de la longueur du levier.

Les roues visibles sur la première photo étaient des roues HO VN. Beaucoup trop "épaisse", de plus, sans carré pour le calage. :^(
Les roues choisies viennent de motorbogies.com.

J'ai repercé un trou d'1mm pour recevoir une vis d'un "crankpins set" Alan Gibson, puis bouché le trou existant à l'araldite :

Pour que toutes mes roues soient identiques, j'ai percé dans une pièce d'alu assez épaisse deux trous : 1 de 3.2mm pour l'axe de roue, l'autre de 1.2 pour y glisser une queue de forêt, en me servant d'une roue comme guide.
Ensuite, la perce se fait entre les deux avec un écartement de 2,5mm, par rapport à l'axe de roue, la roue étant maintenue par son axe et la queue de forêt :


Le problème suivant étant de réussir à faire passer la bielle d'accouplement derrière la coulisse au plus près... Histoire de ne pas se retrouver avec le même problème que sur le 230T DJH (surécartement des pistons).

@Pélican : Tricheur, c'est pas la même échelle !... je ne fais pas le poids !! Mais comme cette machine me fait rêver... Merci de nous l'avoir montrée. :^)
MJModélisme
Le temps dégage le charme de choses qui n'en n'ont pas. C'est pourquoi le temps est poète. (V.Jankélévitch)
Avatar de l’utilisateur
Marcel

Messages: 1973
Enregistré le: 30 03 2009 à 22:46
Localisation: Quimper Bretagne

Re: 120T RB au 1/87 La Coureuse !

Messagepar Kazh du » 31 01 2013 à 13:11

Marcel elle est en vente sur...PME :F5
ICI #B5

Je me demande si tu ne devrais lancer une p'tite série...je serai très attiré par donner une frangine à ma 230DJH #B5
Avatar de l’utilisateur
Kazh du
Bidouilleur invétéré

Messages: 7768
Enregistré le: 25 02 2010 à 15:53
Localisation: Morbihan 56

Re: 120T RB au 1/87 La Coureuse !

Messagepar Marcel » 31 01 2013 à 14:07

Je me demande si tu ne devrais lancer une p'tite série...


Les solutions que j'utilise relèvent quand même du bricolage. (à moins de faire du "scratch aid" façon WorsleyWorks...)
D'autre part, je ne veux pas couper l'herbe sous le pied de 3DMétrique...
MJModélisme
Le temps dégage le charme de choses qui n'en n'ont pas. C'est pourquoi le temps est poète. (V.Jankélévitch)
Avatar de l’utilisateur
Marcel

Messages: 1973
Enregistré le: 30 03 2009 à 22:46
Localisation: Quimper Bretagne

Re: 120T RB au 1/87 La Coureuse !

Messagepar Storm » 31 01 2013 à 14:15

Joli boulot Marcel #B6 Petite question: ton bissel est il rigide ou monté sur pivot? J'avais arrété l'étude de ma 120 à cause de ce soucis mais je continue à me demander si ça ne passerait pas avec un bissel fixe :F9 Bon, tu me diras, il faudrait que je fasse un double exentrique aussi... :C6 H4 :rod_mdr2


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 18236
Enregistré le: 24 04 2006 à 23:54
Localisation: Sarcelles (95)

Re: 120T RB au 1/87 La Coureuse !

Messagepar Kazh du » 31 01 2013 à 14:41

Marcel a écrit:D'autre part, je ne veux pas couper l'herbe sous le pied de 3DMétrique...

Si tu fournis les plans et solutions de montage à TdAje n'y vois pas d'inconvénients #B5
Sérieusement ton évolution sur la photodécoupe est prodigieuse, entre tes débuts et le dernier châssis fait pour la Coureuse que de chemins parcours :C4
En plus ce dernier châssis est propre, léger...une merveille #B6
Avatar de l’utilisateur
Kazh du
Bidouilleur invétéré

Messages: 7768
Enregistré le: 25 02 2010 à 15:53
Localisation: Morbihan 56

Re: 120T RB au 1/87 La Coureuse !

Messagepar Marcel » 31 01 2013 à 15:07

Storm a écrit:Joli boulot Marcel #B6 Petite question: ton bissel est il rigide ou monté sur pivot? J'avais arrété l'étude de ma 120 à cause de ce soucis mais je continue à me demander si ça ne passerait pas avec un bissel fixe ...


Le bissel est articulé sur une vis verticale sur une entretoise du châsssis.


MAIS... mais pour le moment, ma Courseuse, se spécialise dans le sprint ! :^s

En effet, l'essieu du Bissel (Parkside 8 rayons 9mm) a des boudins trop forts qui viennent buter sur les longerons !
Je cherche d'autres roues genre "finescale" ou proto87, mais je n'ai pas encore trouvé.

Je sais que Beyer-Garrat reprend les boudins en tournage "en l'air", mais je n'ai pas encore essayé cette solution... énergique.

Pour augmenter le débattement en évitant de venir toucher les cylindres, on pourrait éventuellement avancer légèrement l'essieu (allonger le pivot).
MJModélisme
Le temps dégage le charme de choses qui n'en n'ont pas. C'est pourquoi le temps est poète. (V.Jankélévitch)
Avatar de l’utilisateur
Marcel

Messages: 1973
Enregistré le: 30 03 2009 à 22:46
Localisation: Quimper Bretagne

Re: 120T RB au 1/87 La Coureuse !

Messagepar Storm » 31 01 2013 à 17:24

Je me demande quel rayon de courbure serait admissible par un empattement rigide :F9 Comme je te l'ai dit, j'ai le même problème avec le châssis extérieur de la 120T du PO :C6


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 18236
Enregistré le: 24 04 2006 à 23:54
Localisation: Sarcelles (95)

Re: 120T RB au 1/87 La Coureuse !

Messagepar YVES » 31 01 2013 à 18:49

Bravo Marcel ! je suis avec attention.

Du côté des anglais :
- un débat sur "Alan Gibson driving wheels", avec un schèma sur les crankpin mounting.
http://www.rmweb.co.uk/community/index. ... ng-wheels/
- Une boutique e-bay, avec pleins de petits trucs utiles et de microvisserie.
http://www.ebay.co.uk/sch/sis.html?_nkw ... 0590479781

J'avoue beaucoup admirer le travail sur l'embiellage !!!
:D :D :D
Vive SACM et FUF Haine Saint Pierre - Une GOLWE sinon rien !
YVES

Messages: 14673
Enregistré le: 09 03 2008 à 21:06
Localisation: Picardie
