Wagon girafe

[Atelier du Tacot]

Alors, suite à une discussion dans le fil des carrières Lambert de notre ami (enfin c'est le mien, si c'est pas le votre tampis ) je me laisserais bien tenter par une reproduction de wagon girafe histoire de changer des éternelles bennes pour nos carrières. L'échelle? OO9 bien sûr Donc, vu que perso, j'avance dans l'inconnu et que je n'ai pas de doc, j'ouvre ce fil pour regrouper et voir ce qu'il est possible de faire. Si on peut éviter les wagons métriques genre ce qui traine à Ecceuillé ça serait mieux

[pelican]

La version Bachmann, en On30 ...

[Russell]

Voilà une bonne idée!
Enfin bon…ton ami n’en a pas forcément tout le le temps de bonnes.
Je n’ai toujours pas regardé mes documents…

[Ramon Soupalognon]

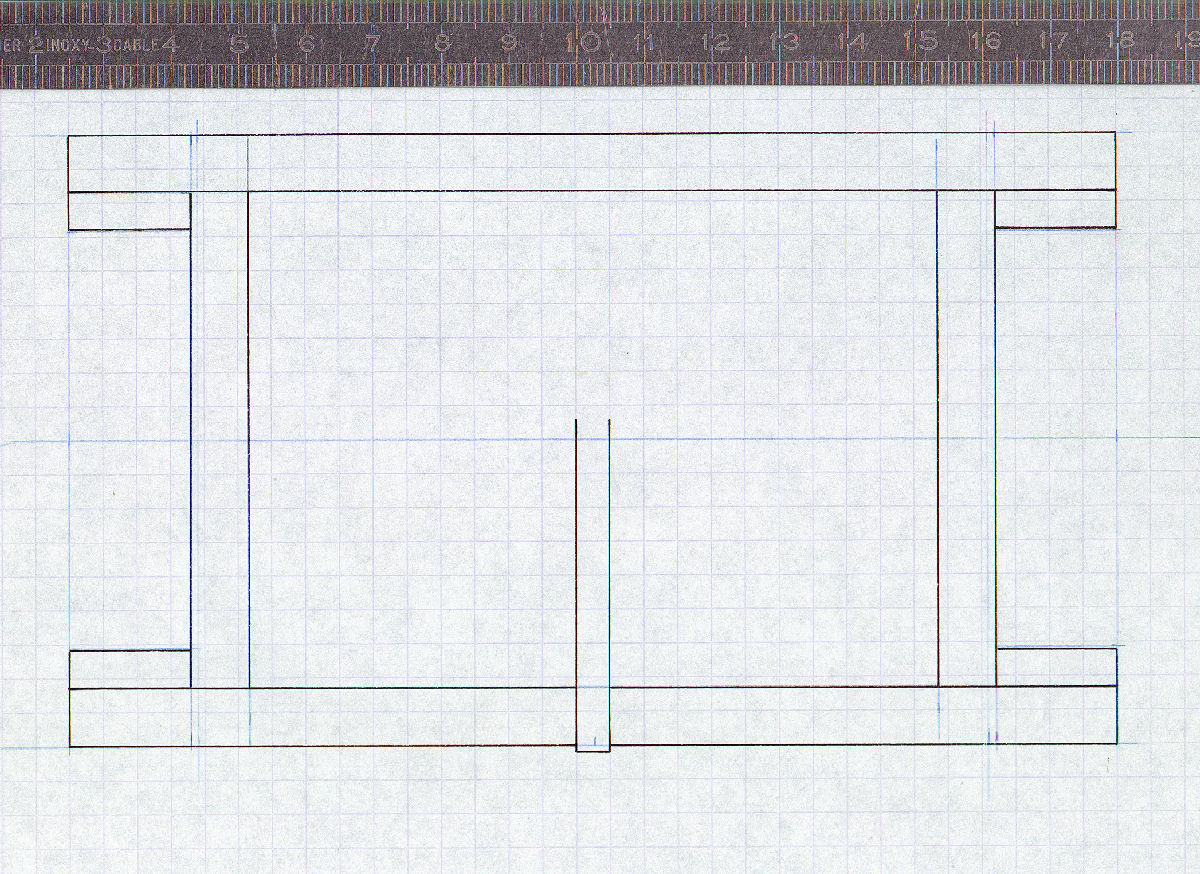

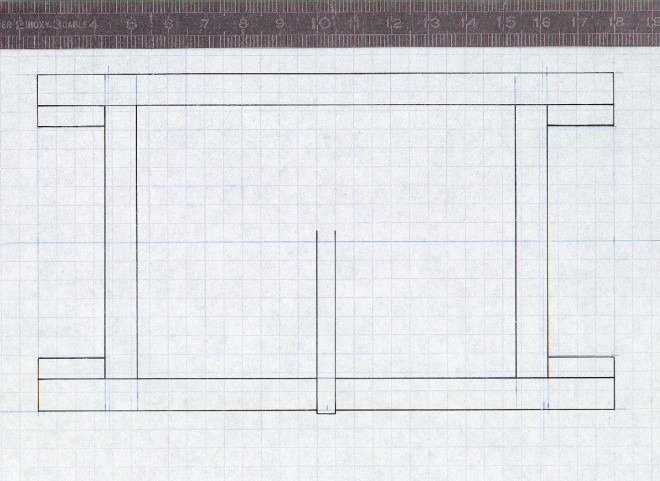

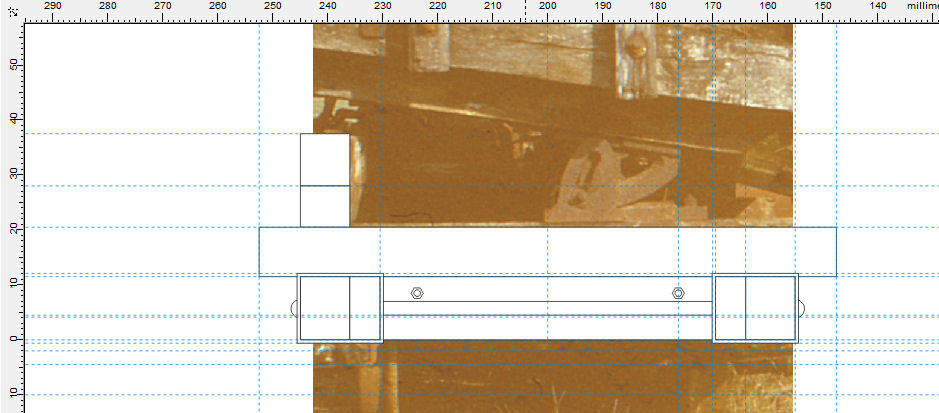

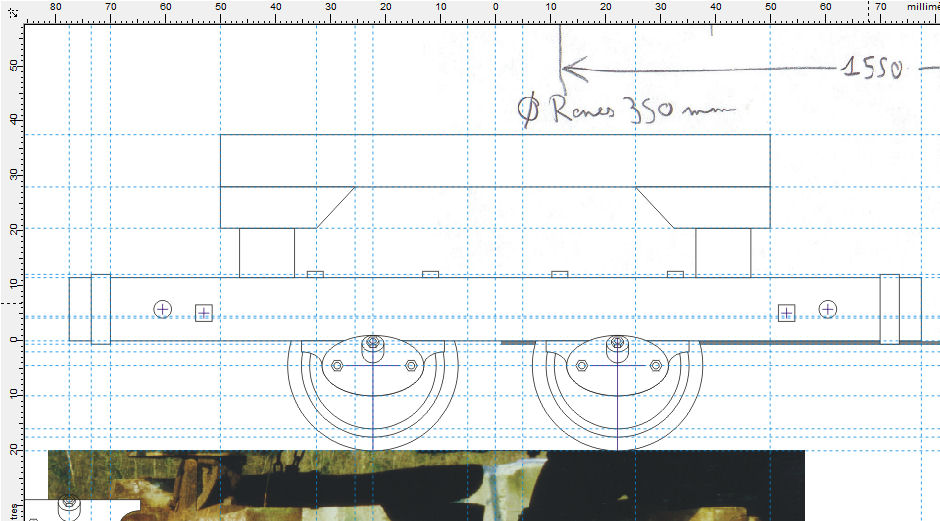

Suite du poste "Gérard Lambert". J'avais, il y a longtemps commencé un plan au 1/10 d'une girafe "Ormesson" :

Ramon

[SteamyStef]

salut,
Ce sont de chouettes wagons. Pas simple à reproduire, surtout ceux en bois vu le nombre de ferrailles.
Une piste à suivre peut être: http://www.baggermeyer.de/html/feldbahn ... ipper.html

C'est souvent pour de la voie d'un mètre (ou 900) mais il y en a en voie de 600

Stef

[YVES]

J'ai juste un peu de documentation sur les Girafes Paul Frot, deux sont toujours mesurables au CFBS. Cs wagons furent fabriqués par Pétolat, de la documentation existe.
D'une manière générale, j'ai l'impression que l'écartement était adapté à la demande du client.

[Beyer-Garrat]

http://www.passion-metrique.net/forums/viewtopic.php?f=2&t=8855&start=0

[YVES]

Oui, celui là, c'est le grand. Il y en a aussi un second, plus petit, dont les parois étaient en bois. Son châssis doit être facilement mesurable.
(désolé, là, je n'ai pas ma doc. photo...).

[SteamyStef]

... Si on peut éviter les wagons métriques genre ce qui traine à Ecceuillé ça serait mieux

Sont incorrigibles...

[Storm]

Oui mais bon, c'est inspirant et de toutes façons, ça ne sera pas un modèle exact je pense même si je vais m'inspirer des relevés de Ramon. Il faut aussi que ça soit réalisable comme je commence à le concevoir la chose Pas envie de faire un truc monobloc en résine

[Ramon Soupalognon]

Ces wagons, en vrai étaient petits : 1 m 55 X 0 m 90 au cadre du châssis, soit 20,4 mm X 11,8 mm au 1/76,2, bien plus petit qu'une benne basculante Peco (31 mm X 14,5 mm).
Vu que la voie fait 9 mm de largeur, il sera nécessaire de grossir les dimensions dans tous les sens pour être cohérent, ce qui n'est pas grave, vu que ces girafes existent dans toutes les dimensions des voies étroites à la voie normale.
Ramon

[Ramon Soupalognon]

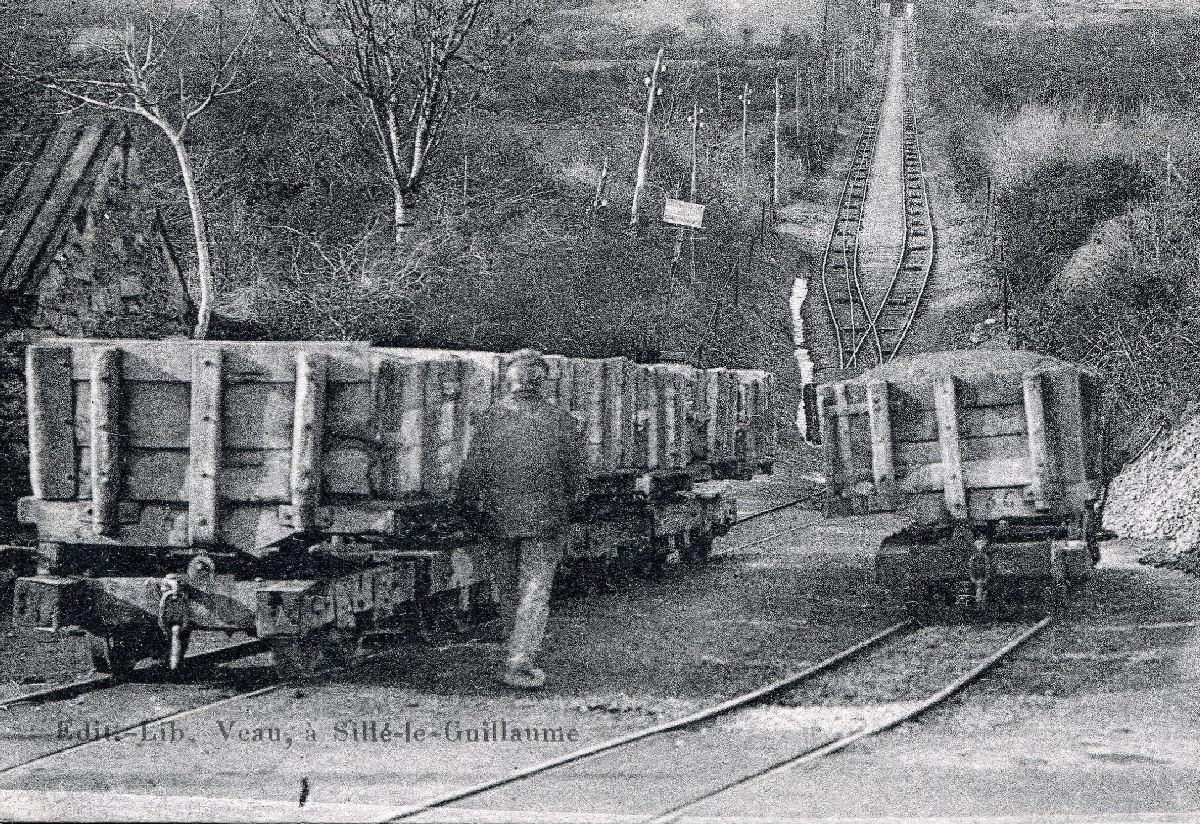

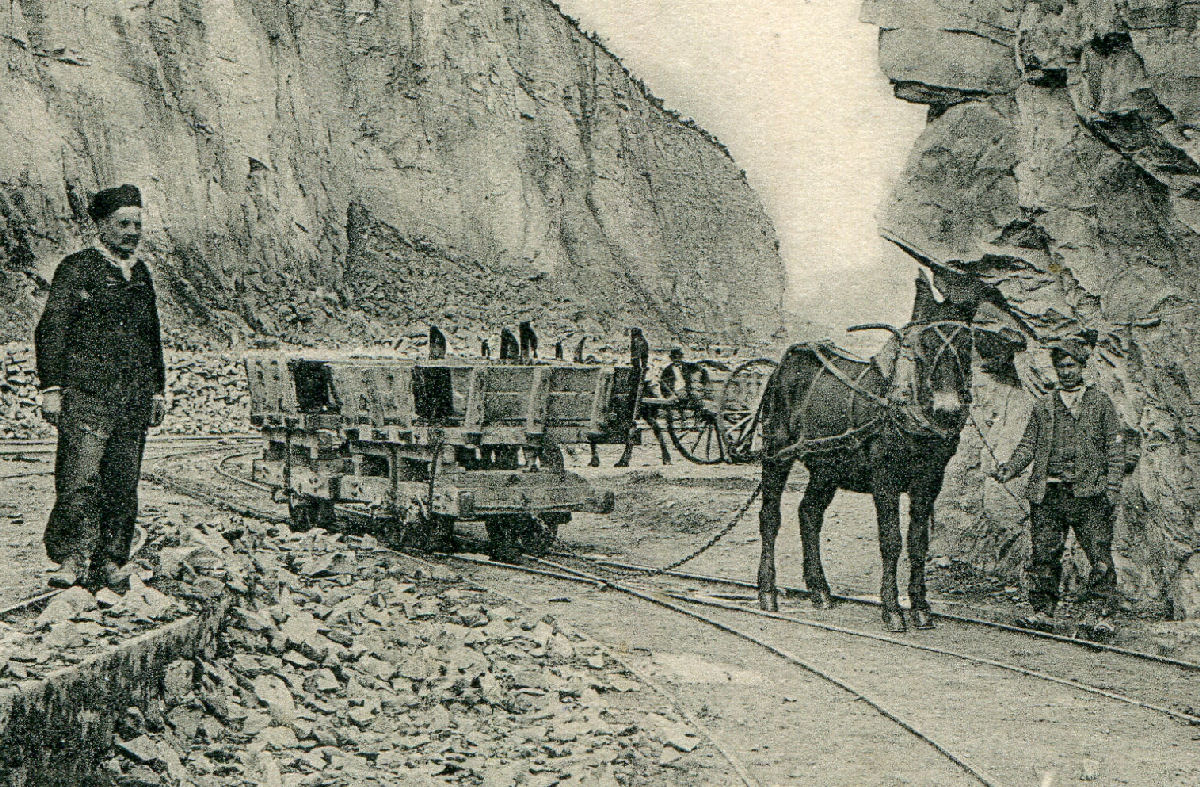

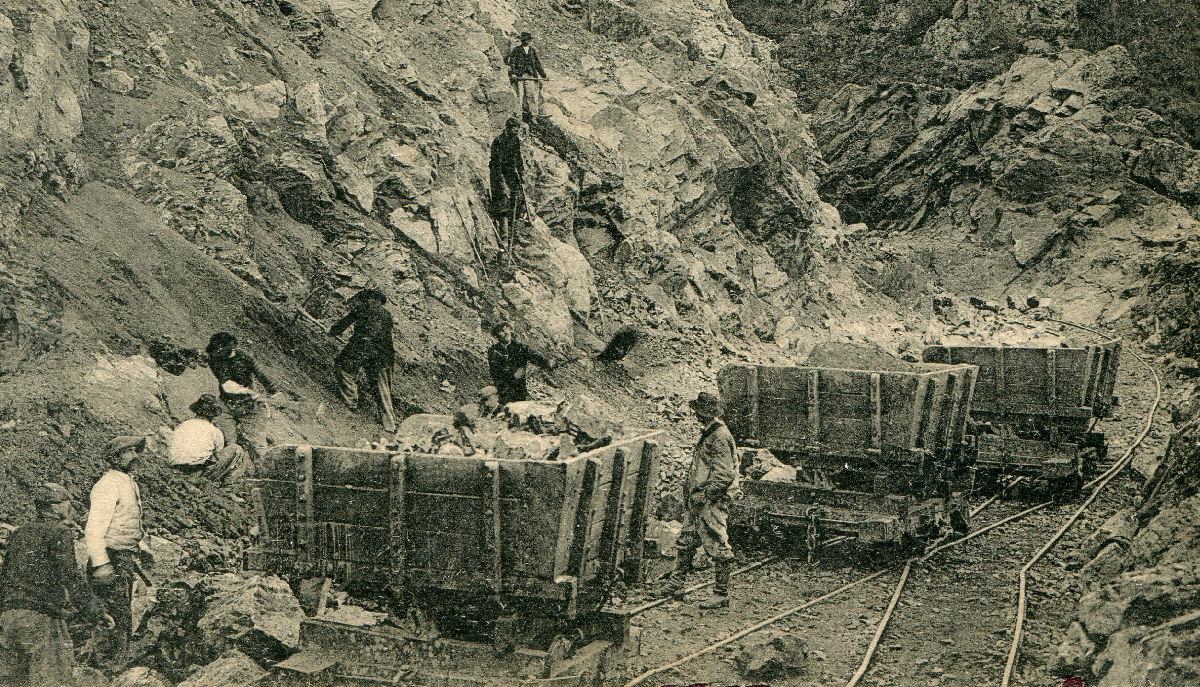

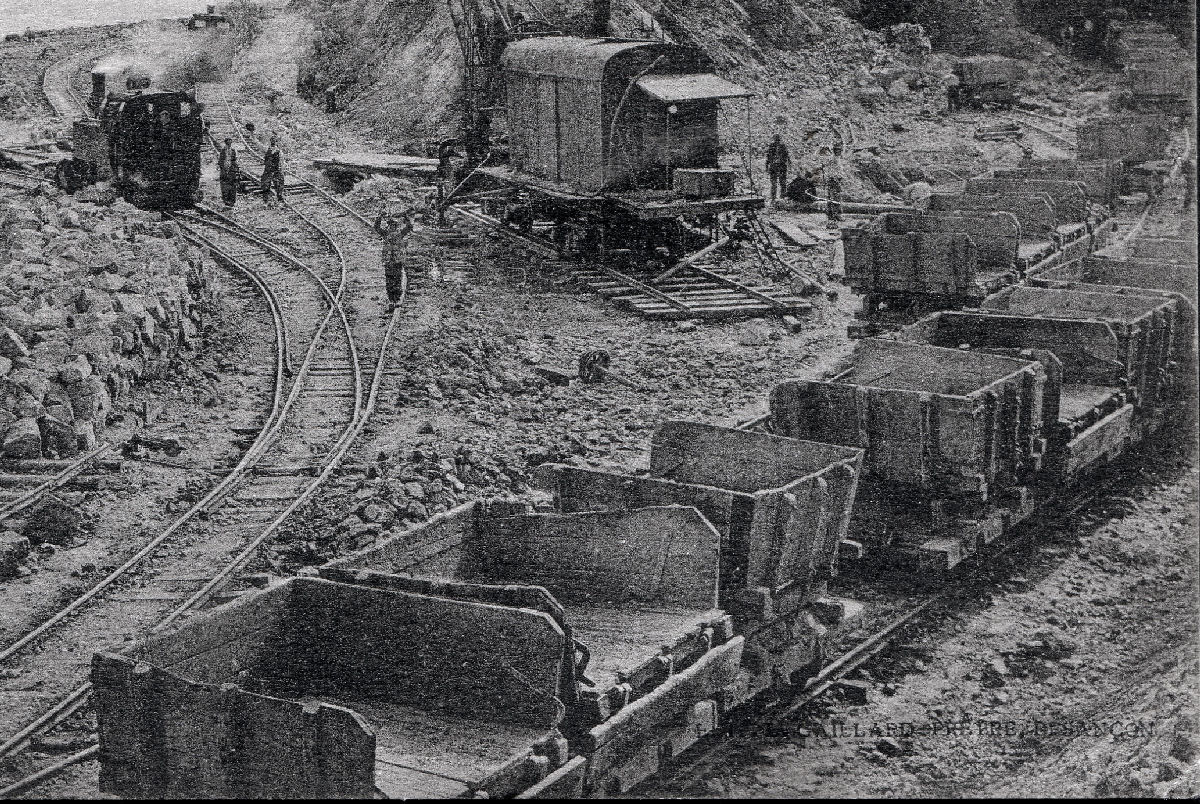

Quelques CPA ou extraits de girafes en bois en divers écartements :

Ramon

[Russell]

Effectivement comme le dit Ramon, les girafes de Nemours étaient vraiment petites...
Peut-être faudrait-il un modèle légèrement plus gros qui pourrait être mis éventuellement en HOm....
Chez Lambert il y avait plusieurs modèles. Apparemment au début de l'exploitation du gypse on utilisait des girafes Decauville.

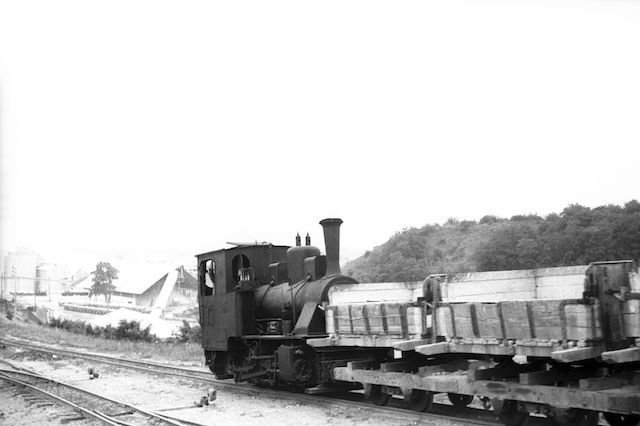

Vers la fin des années 60 ça ressemblait à ça:


Cliché Claude Wagner.

[Russell]

Autre idée qui me vient.
Eric Decaix (Atelier Debelem) en avait fait de très belles pour le Oe. Peut-être peut-on lui demandé sur quel modèle il s'était basé pour réaliser la sienne.

[Storm]

Faire pour le 9mm et le 12mm va poser un problème de châssis Bruno Par contre si Eric a des infos à partager ça peut toujours servir
