Ajouter une bâche aux tomberaux CFD REE?

[guigui971]

Bonjour à tous

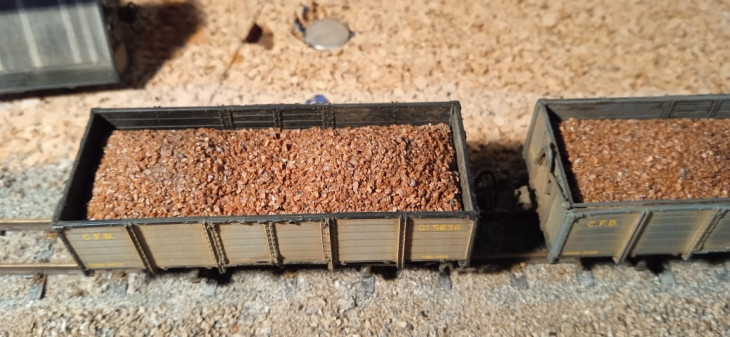

Après avoir créé des petits chargement amovibles de ballast pour mes petits tombereaux CFD de marque REE, je souhaiterai leur ajouter une bâche. Toujours amovible bien sûr.
Je souhaite faire ça en impression 3D, mais j'ai besoin de certains éclaircissements plutôt que de partir tête baissée dans les plans 3D et les prototypes

Mes premières recherches m'indiquent qu'il y avait au moins deux types de barres de faîtage :
- 1 barre en bois assez épais, presque une poutre, donnant un aspect rectiligne à l'arrête supérieure de la bâche

Voir photos détaillées sur cette page http://train-du-vivarais.com/wagon-tombereau-a-2-essieux-g-5203/

- 1 barre de faitage en acier, représentée rabattue sur le modèle REE

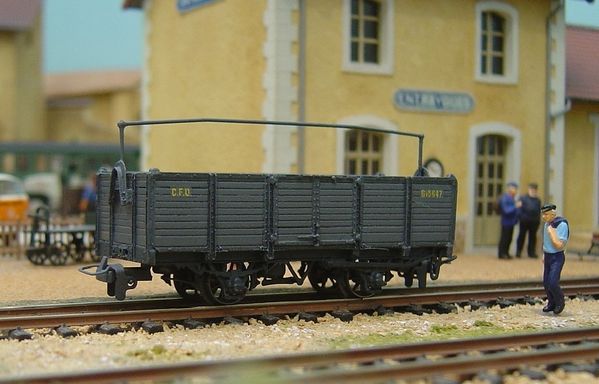

Ou fonctionnelle sur les modèles TRAIN D'ANTAN


(photo tirée de http://haltesurlescfdmetriques.over-blog.com/article-les-wagons-de-marchandise-cfd-en-hom-par-trains-d-antan-115019263.html)

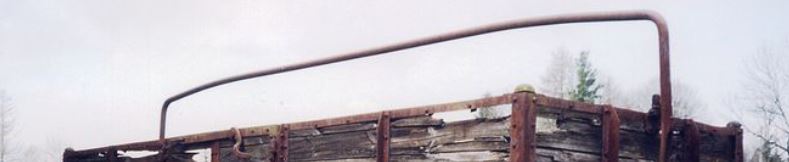

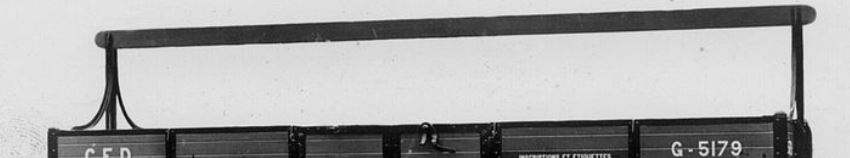

Cette photo montre que la barre est cintrée aux deux extrémités, ce que confirment d'autres images :


Voir photos détaillées sur cette page http://train-du-vivarais.com/wagon-tombereau-a-2-essieux-g-5203/

J'imagine que ce cintrage avait pour fonction de donner une forme convexe au profil de la bâche pour ne pas que des poches d'eau se créent sous la pluie.

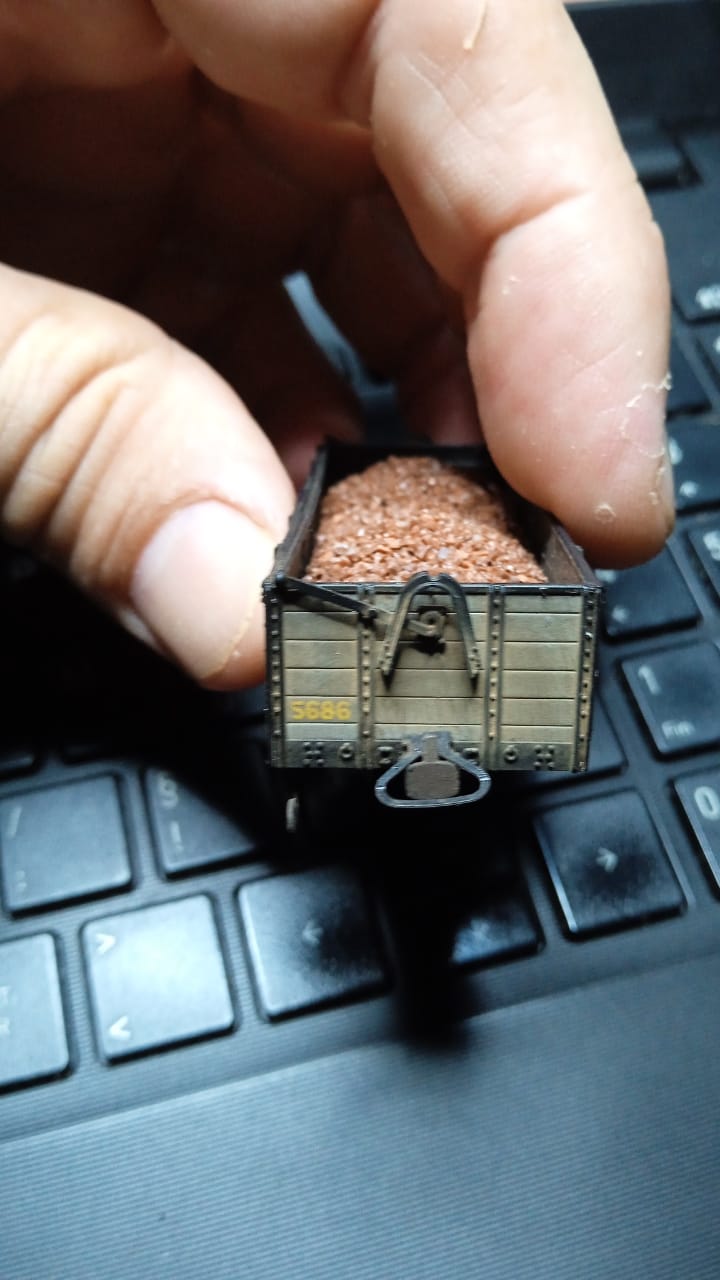

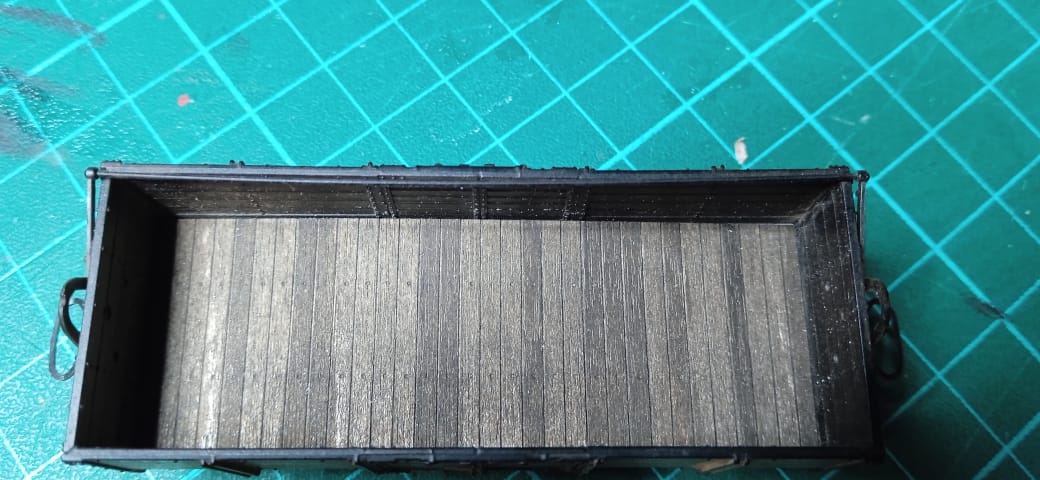

Or sur mon modèle REE, la barre est figurée rectiligne
(elle est même un peu cintrée vers l'intérieur mais ce doit être lié à la souplesse du plastique)

Pensez-vous que c'est par simplification que REE a fait une barre droite, ou bien qu'il existait une troisième version à barres droites?

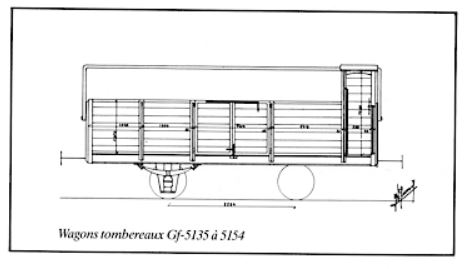

J'ai quand même un indice avec cette version à guerite sur laquelle la barre est figurée rectiligne

version guerite.JPG (22.88 Kio) Vu 2320 fois

Dans tous les cas, quelqu'un aurait il les côtes du profil de ces barres cintrées? Cela me permettra de reproduire ce profil en 3D

Pour finir, je n'ai pas trouvé d'image montrant ces wagons à barre de faîtage en acier avec leur bâche en place. Ceci pour voir de combien elles débordaient et comment elles étaient fixées. Peut-être exactement comme pour les wagons équipés de barre en bois sur première photo que l'on trouve ici http://train-du-vivarais.com/wagon-tombereau-a-2-essieux-g-5203/?
Merci d'avance aux spécialistes

[guigui971]

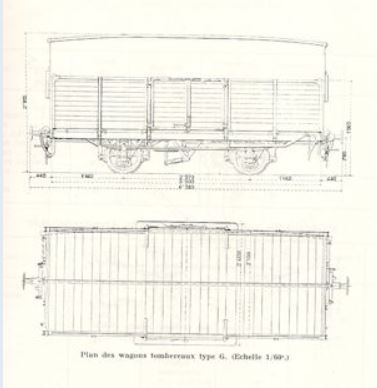

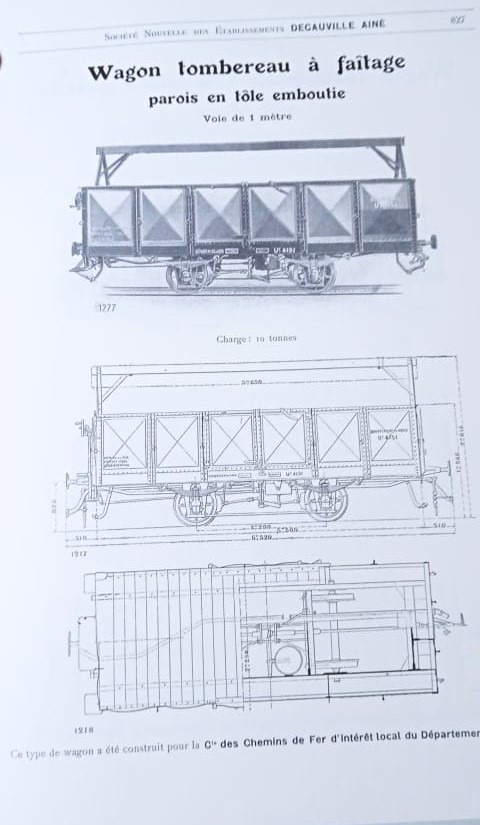

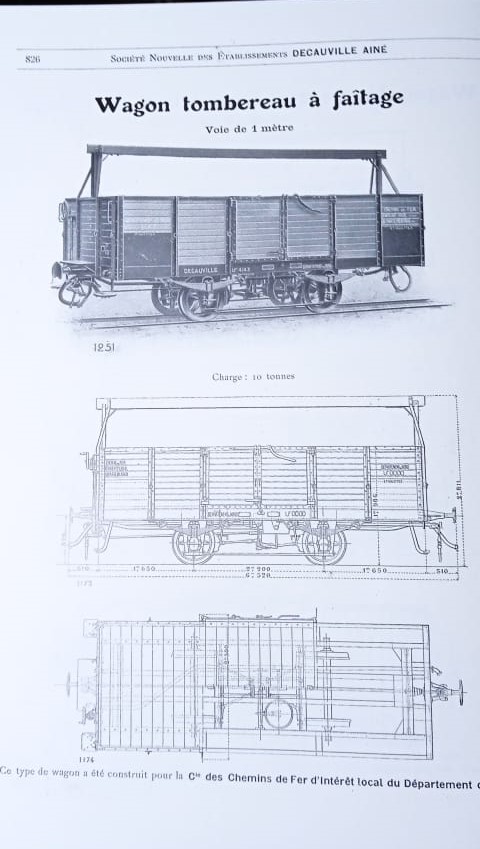

En consultant mon catalogue DEVAUVILLE, je viens de trouver 3 planches intéressantes :

Je comprends maintenant que sur ceux qui ont une grosses barre de faîtage en bois, cette dernière est fixe, car ses équerres de fixation ne sont pas articulées.

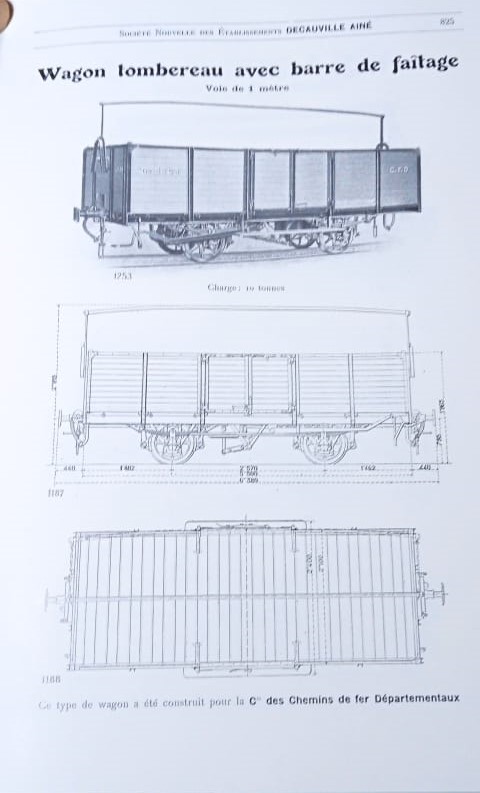

Là il s'agit précisément du modèle que j'ai (REE)
Là aussi, la barre est représentée avec cintrage...

Mais toujours pas d'illustration avec la bâche en place...

[YVES]

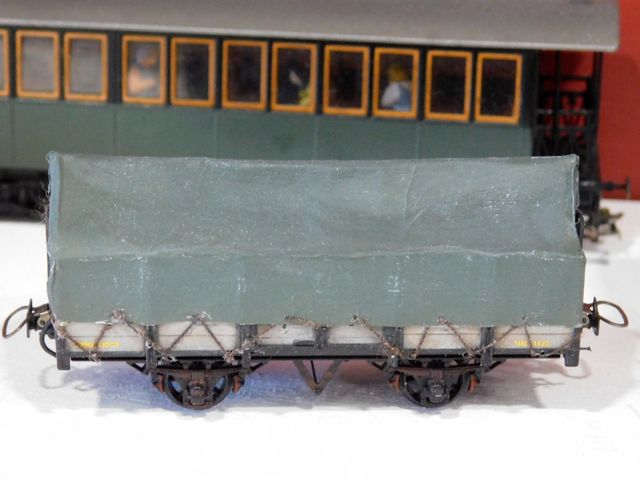

Un exemple de wagon tombereau REE bâché.

Il a été photographié à Meursault, sur le réseau de Philippe Muzeau. La bâche est réalisée en feuille d'alu + mouchoir en papier.
La description de la réalisation de la bache - sur le site Voie Libre/Locorevue.
https://forum.lrpresse.fr/viewtopic.php ... &start=240
On peut aussi utiliser une feuille d'étain (capsule de vin), ou du plomb.
Autre exemple de tombereau bâché, sur le réseau de D. Buraud, Soumagnac.

[Beyer-Garrat]

Tu trouveras icihttp://www.passion-metrique.net/forums/viewtopic.php?f=3&t=4049 de nombreux descriptif
de réalisations de nos lecteurs (mise à jour du 4/08/23 par Marcel) concernant des bâches sur base Gecomodel
perso ou REE
J'ai un doute sur la facilité de reproduction en 3D d'une bâche réaliste (plis,accrocs,voire le poids en partie haute
qui pourrait compromettre la stabilité)

[Storm]

PAs plus que de l'étain mais numériser du tissus, faut avoir envie de jouer effectivement

[Patrick ze rabbit Deludin]

L'impression 3D a ses limites...

[Beyer-Garrat]

Oui inutile de se compliqué la vie le mouchoir enduit de colle blanche a encore de beaux jours
devant lui. .

[guigui971]

Merci pour ces liens
Mais l'idée étant de faire quelque chose d'amovible, je n'ai pas l'impression que ce que vous me montrez le soit.
J'avais pensé faire une sorte de coque en impression 3D, se clipsant sur le dessus du tombereau, et servant de support sur lequel ajouter la fausse bâche en papier collé. Mon idée n'était pas de reproduire la toile en elle même.

[Storm]

Mais numériser pour avoir quelque chose qui ressemble à du tissus restera comment dire... chiant? (désolé pas d'autre mot en tête là tout de suite ) Après, si tu as le temps de t'amuser ça se fait Si ça vient recouvrir le wagon ça manquera de finesse (ou de solidité) sur les bordures. Ce n'est que mon avis.

[Patrick ze rabbit Deludin]

Mais numériser pour avoir quelque chose qui ressemble à du tissus restera comment dire... chiant? (désolé, pas d'autre mot en tête, là, tout de suite )

Nan, c'est juste l'appellation technique qui correspond exactement à la situation !

Une méthode à tester, c'est de faire une coque en feuille de plastique de 0,5 ou 0,3 mm et de la recouvrir de papier imitant la bâche.
2 remarques :
* dans ce cas, bonjour pour reproduire les "affaissements" divers et variés mais bon, c'est faisable, à la façon d'une toiture de bâtiment (j'ai fait, recouvert de tuiles Redutex, mais pas de photos car je n'ai plus le réseau),
* et dans tous les cas, si une bâche est posée sur un wagon, elle devrait être en toute logique amarrée sur les anneaux prévus pour cela : voir la photo précédente. Et là, pas de possibilité de remettre le wagon dans sa configuration première, à moins de faire des anneaux fonctionnels et d'attacher la bâche "en vrai" selon les besoins : bon courage ...
D'ailleurs ça me fait penser qu'un wagon semi-bâché ne peut être qu'arrêté, sinon la bâche se fait la malle : autant lui coller les essieux ou en faire un faux !

Donc il faut choisir :
- Bâché avec attaches (le tout collé), wagon qui peut circuler,
- Non bâché, wagon qui peut circuler,
- Bâché sans sangles, wagon à l'arrêt.
Rayer les mentions zinutiles

[guigui971]

Mais numériser pour avoir quelque chose qui ressemble à du tissus restera comment dire... chiant? (désolé pas d'autre mot en tête là tout de suite ) Après, si tu as le temps de t'amuser ça se fait Si ça vient recouvrir le wagon ça manquera de finesse (ou de solidité) sur les bordures. Ce n'est que mon avis.

Comme dit dans mon message précédent, je ne compte pas imiter la bâche en 3D, mais faire juste un squelette en 3D pour supporter une bâche en papier collé/peint.

[guigui971]

:F5

Mais numériser pour avoir quelque chose qui ressemble à du tissus restera comment dire... chiant? (désolé, pas d'autre mot en tête, là, tout de suite )

Nan, c'est juste l'appellation technique qui correspond exactement à la situation !

Une méthode à tester, c'est de faire une coque en feuille de plastique de 0,5 ou 0,3 mm et de la recouvrir de papier imitant la bâche.
2 remarques :
* dans ce cas, bonjour pour reproduire les "affaissements" divers et variés mais bon, c'est faisable, à la façon d'une toiture de bâtiment (j'ai fait, recouvert de tuiles Redutex, mais pas de photos car je n'ai plus le réseau),
* et dans tous les cas, si une bâche est posée sur un wagon, elle devrait être en toute logique amarrée sur les anneaux prévus pour cela : voir la photo précédente. Et là, pas de possibilité de remettre le wagon dans sa configuration première, à moins de faire des anneaux fonctionnels et d'attacher la bâche "en vrai" selon les besoins : bon courage ...
D'ailleurs ça me fait penser qu'un wagon semi-bâché ne peut être qu'arrêté, sinon la bâche se fait la malle : autant lui coller les essieux ou en faire un faux !

Donc il faut choisir :
- Bâché avec attaches (le tout collé), wagon qui peut circuler,
- Non bâché, wagon qui peut circuler,
- Bâché sans sangles, wagon à l'arrêt.
Rayer les mentions zinutiles

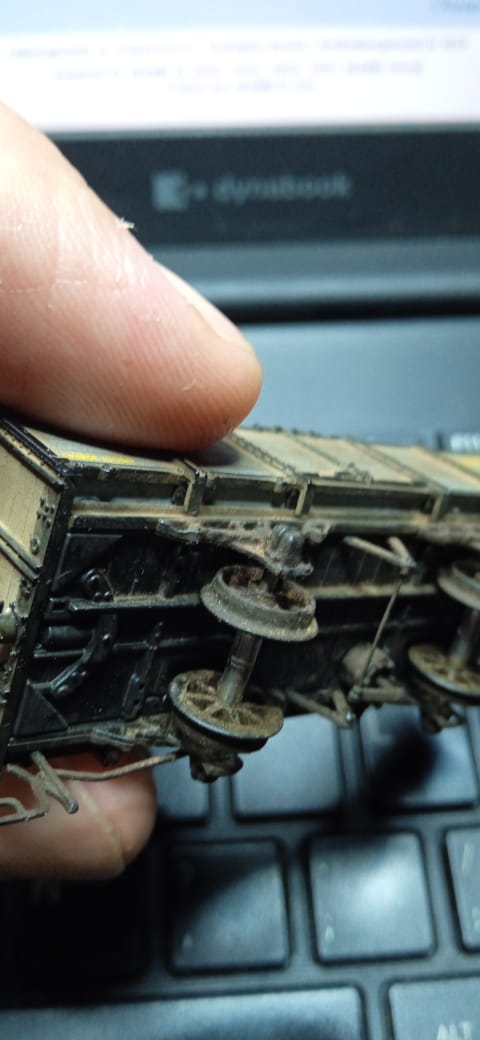

Concernant les attaches, il se trouve qu'il y a sous le wagon des petites pattes qui permettent de glisser un fil, même si ce ne sont pas exactement les anneaux prévus à cet effet

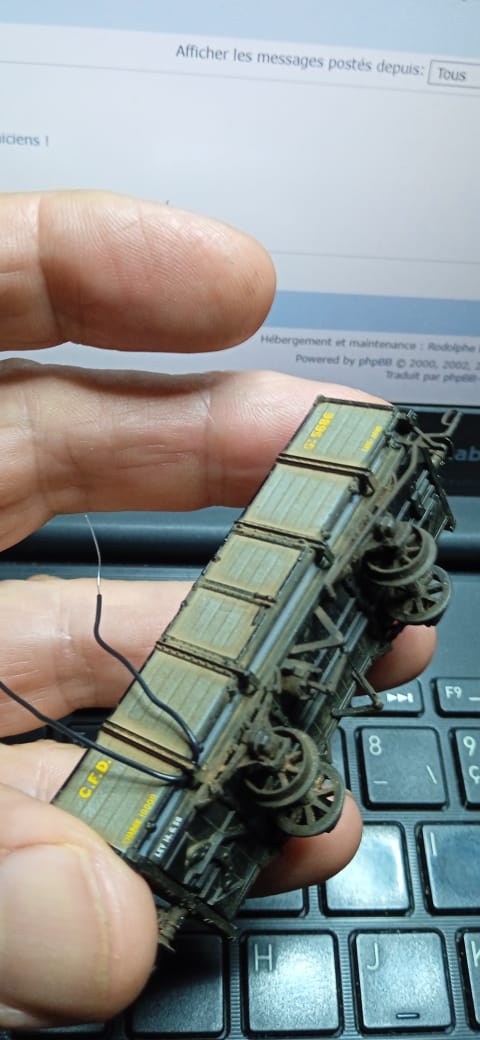

Illustration avec du fil électrique

J'admet que ce n'est pas réaliste avec ce gros fil mais c'est juste pour l'exemple
Avec de l'élastique hyper fin EZ LINE (utilisé pour faire les lignes télégraphiques) ça doit être jouable pour être amovible
Vous noterez qu'en passant le fil à ces endroits, il faut vraiment aller voir de prêt pour se rendre compte que ce n'est pas sur les anneaux (qui sont simplement figurés en relief sur le bas de caisse)

Et quand je dis amovibles, ce n'est pas que j'ai dans l'idée de les changer tous les jours, mais dans le sens que ce serait une opération réversible

[Storm]

Bon, je suis long à la comprenette Je m'en vais retourner à mon fer à souder moi

[Patrick ze rabbit Deludin]

Gaffe aux papattes !

[Storm]

De ce coté là, pas de soucis
