Locotracteur CFBS 351 et 352 + 301 (CGL VFIL)

Messagepar Brico HOe » 30 07 2018 à 21:53

:F5
Je souhaiterais pour mon prochain projet m'inspirer des locotracteurs CFBS 351 et 352 mais en HOe, j'ai trouvé de nombreuses photos dans différents fils et sur le net, par contre, je n'ai trouvé aucun shema qui me permettrais de dimensionner l'engin et de chercher un chassis a bon empattement :F9 . L'un d'entre vous aurait'il un lien ou je pourrais trouver des plans ou des crobards qui pourraient m'aider ?
Merci d'avance
BHOe
Avatar de l’utilisateur
Brico HOe

Messages: 611
Enregistré le: 10 05 2009 à 21:32

Re: Locotracteur CFBS 351 et 352

Messagepar Storm » 30 07 2018 à 22:57

Je sens que des vieilles photos vont sortir.... :rod_siflet :rod_mdr2


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 18518
Enregistré le: 24 04 2006 à 22:54
Localisation: Sarcelles (95)

Re: Locotracteur CFBS 351 et 352

Messagepar Beyer-Garrat » 31 07 2018 à 05:52

Comme celle-ci , bon on va éviter nos tronches ! :H1



Quand aux cotes je les ai communiqué par 130 HSP :F5 suite à notre visite avec Cyril,faut que je fouille dans le dd #B6
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 19434
Enregistré le: 25 04 2006 à 07:22
Localisation: Oleron et Paris

Re: Locotracteur CFBS 351 et 352

Messagepar YVES » 31 07 2018 à 06:20

Brico HOe a écrit::F5
Je souhaiterais pour mon prochain projet m'inspirer des locotracteurs CFBS 351 et 352 mais en HOe, j'ai trouvé de nombreuses photos dans différents fils et sur le net, par contre, je n'ai trouvé aucun shema qui me permettrais de dimensionner l'engin et de chercher un chassis a bon empattement :F9 . L'un d'entre vous aurait'il un lien ou je pourrais trouver des plans ou des crobards qui pourraient m'aider ?
Merci d'avance
BHOe


En fait, tu vas avoir un probléme. Comparé à un locotracteur CFD, les 351 352 ont un capot moteur beaucoup plus étroit : actuellement aucune motorisation HOm du commerce ne convient. De plus, le CFBS ne posséde aucun plan : il faut tout remesurer.
L'idéal serait qu'un artisan se penche sur le cas des 351, 352 ou du 301.
:D :D :D
Vive SACM et FUF Haine Saint Pierre - Une GOLWE sinon rien !
YVES

Messages: 14985
Enregistré le: 09 03 2008 à 20:06
Localisation: Picardie

Re: Locotracteur CFBS 351 et 352

Messagepar Beyer-Garrat » 31 07 2018 à 08:27

Aucun problème pour Brico Hoe, il ne fait que du Hoe, et il n'aura aucun mal a trouver un châssis du commerce #B6
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 19434
Enregistré le: 25 04 2006 à 07:22
Localisation: Oleron et Paris

Re: Locotracteur CFBS 351 et 352

Messagepar Patrice Roussiale » 31 07 2018 à 08:33

BricoH0e voudrait réaliser ce locotracteur en 9 mm.
Mais si on trouve des châssis assez étroits, c'est l'empattement et le Ø des roues qui va poser problème.

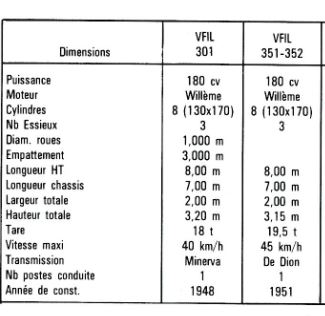

Disons "à vue de nez", car dans la liste des locotracteurs paru dans le spécial MTVS, ces cotes n'apparaissent pas.

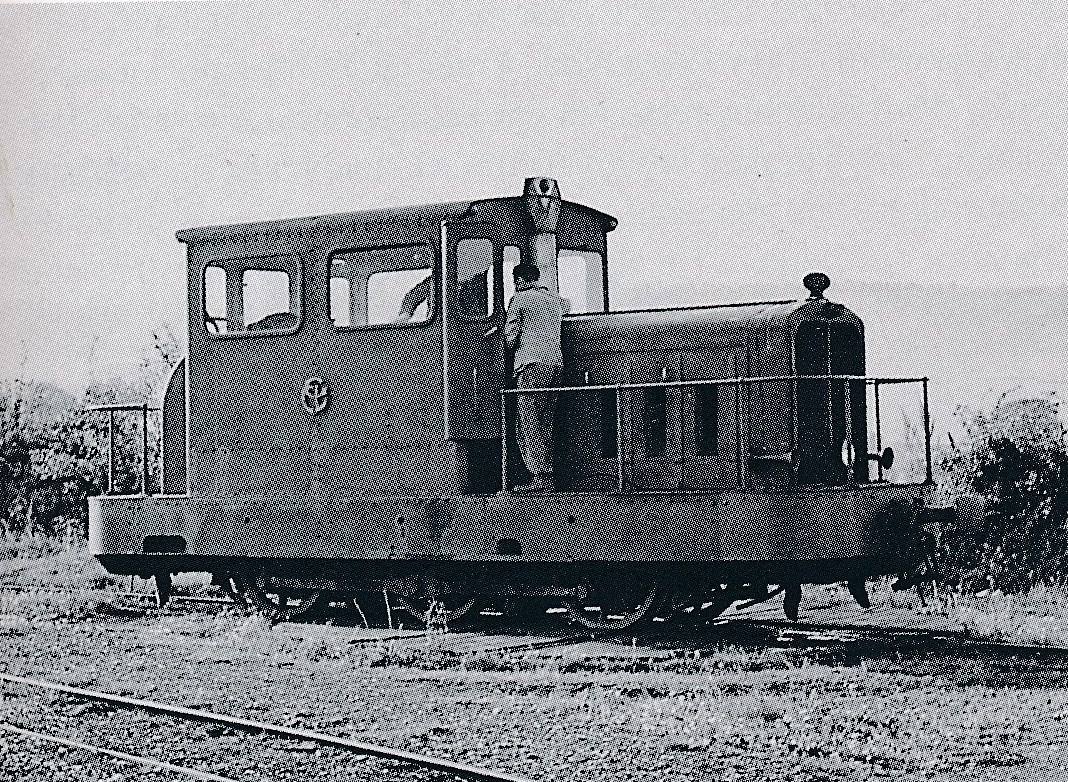

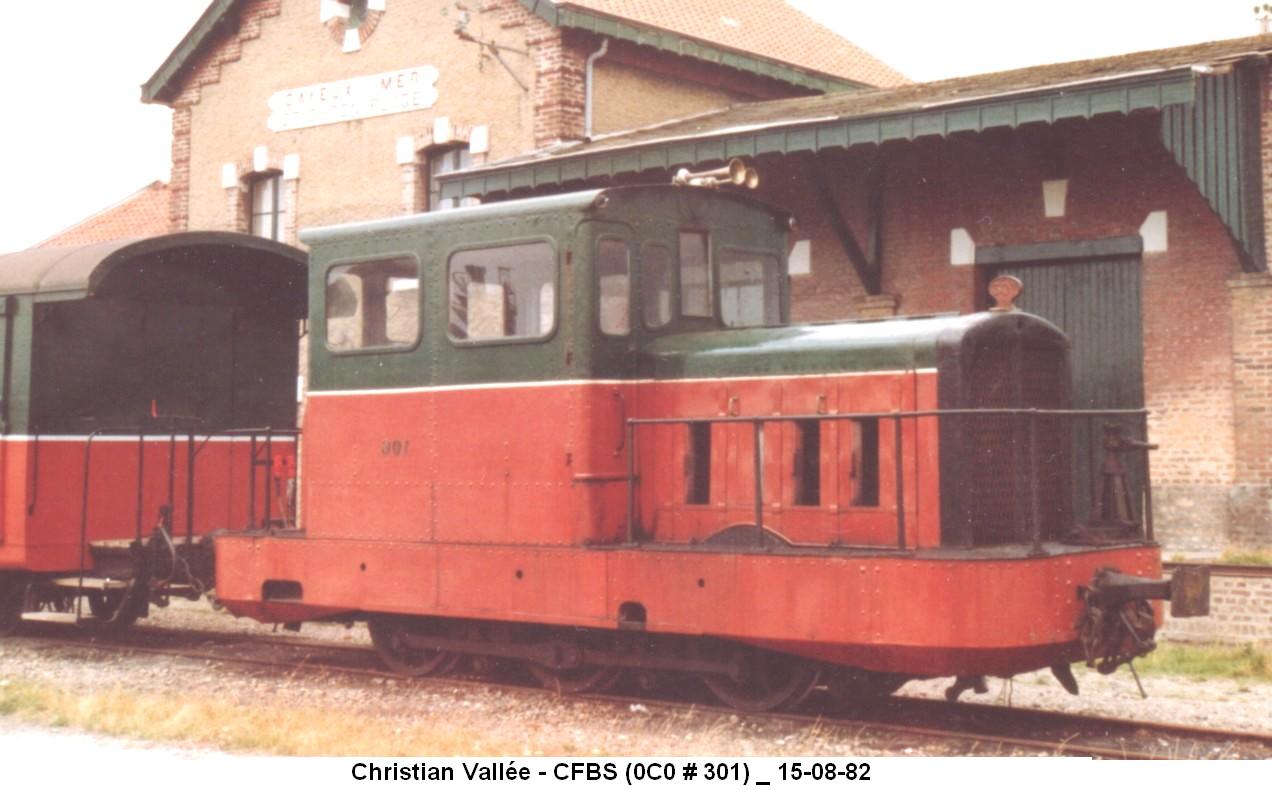

Seulement pour le 301 :

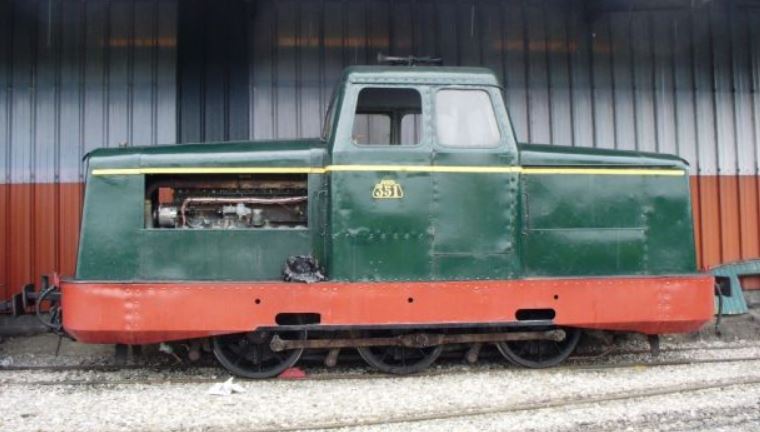

Pour avoir une idée, les cotes (3m et 1 m) ne seront pas trop différentes :
Je n'ai pas noté l'auteur de cette magnifique photo :oups2:
En tout cas, merci à lui de l'avoir partagée.



Et une autre pour "savourer" l'ensemble des courbes et raccords de tôlerie... C7



Donc, premières choses à connaitre ; l'empattement et le Ø des roues des 351-352.
Un Hamster également très intéressé par ces cotes... :mrgreen:

Cordialement.
Hamster Grognon
Avatar de l’utilisateur
Patrice Roussiale

Messages: 547
Enregistré le: 16 04 2012 à 13:01
Localisation: MONTGERON (91)

Re: Locotracteur CFBS 351 et 352

Messagepar Beyer-Garrat » 31 07 2018 à 08:45

Bon j'ai déjà retrouvé le post ou nous en parlions (enfin un des c'est un sujet récurrent)
mais ou diable ai-je fourré la copie de ces notes ? :F9

Photo prise des mesures réalisés au CFBS lors des UE PME 2009

UE PME 2009 au CFBS Cyril Prise de Cotes Locotracteur VFIL 352.jpg
UE PME 2009 au CFBS Cyril Prise de Cotes Locotracteur VFIL 352.jpg (69.64 Kio) Vu 504 fois
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 19434
Enregistré le: 25 04 2006 à 07:22
Localisation: Oleron et Paris

Re: Locotracteur CFBS 351 et 352

Messagepar pelican » 31 07 2018 à 08:56

Je suppose que depuis 2009, les dimensions n'ont pas changé ... je parle du locotracteur ... C7
Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 37967
Enregistré le: 25 04 2006 à 07:19
Localisation: Thimeon

Re: Locotracteur CFBS 351 et 352

Messagepar Beyer-Garrat » 31 07 2018 à 09:05

Tu crois qu'il a grandi depuis ? :rod_mdr2 :rod_mdr2
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 19434
Enregistré le: 25 04 2006 à 07:22
Localisation: Oleron et Paris

Re: Locotracteur CFBS 351 et 352

Messagepar Storm » 31 07 2018 à 09:05

Je savais bien qu'elle allait ressortir... :rod_mdr2 Cyril doit avoir les cotes... :B3


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 18518
Enregistré le: 24 04 2006 à 22:54
Localisation: Sarcelles (95)

Re: Locotracteur CFBS 351 et 352

Messagepar Beyer-Garrat » 31 07 2018 à 09:14

Comme tout est sur PME (Excellent forum au demeurant) C7

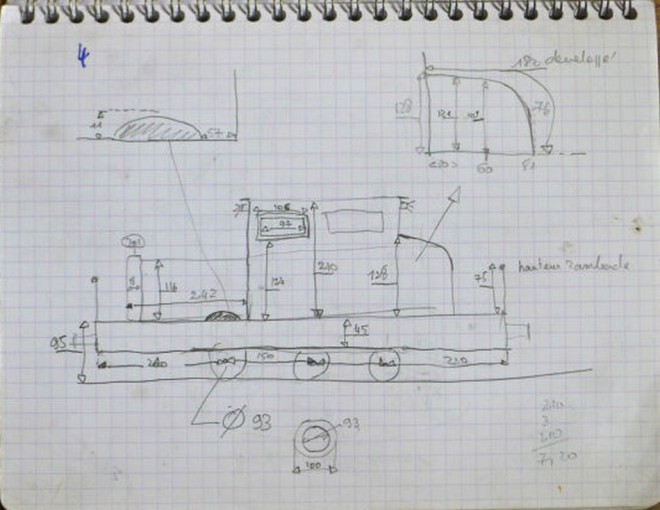

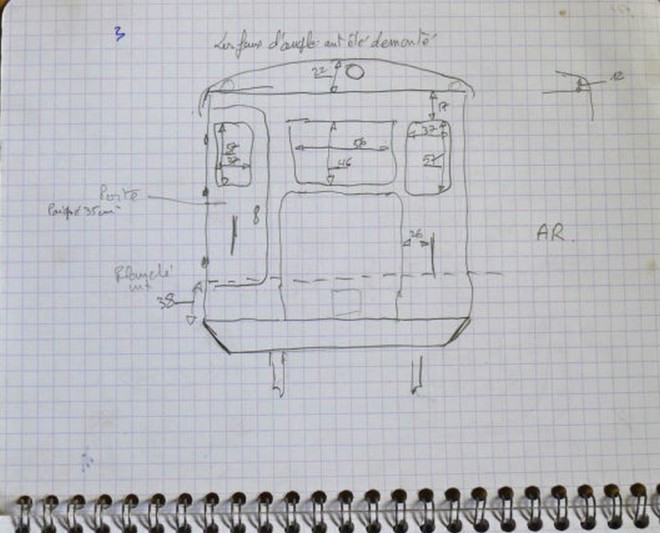

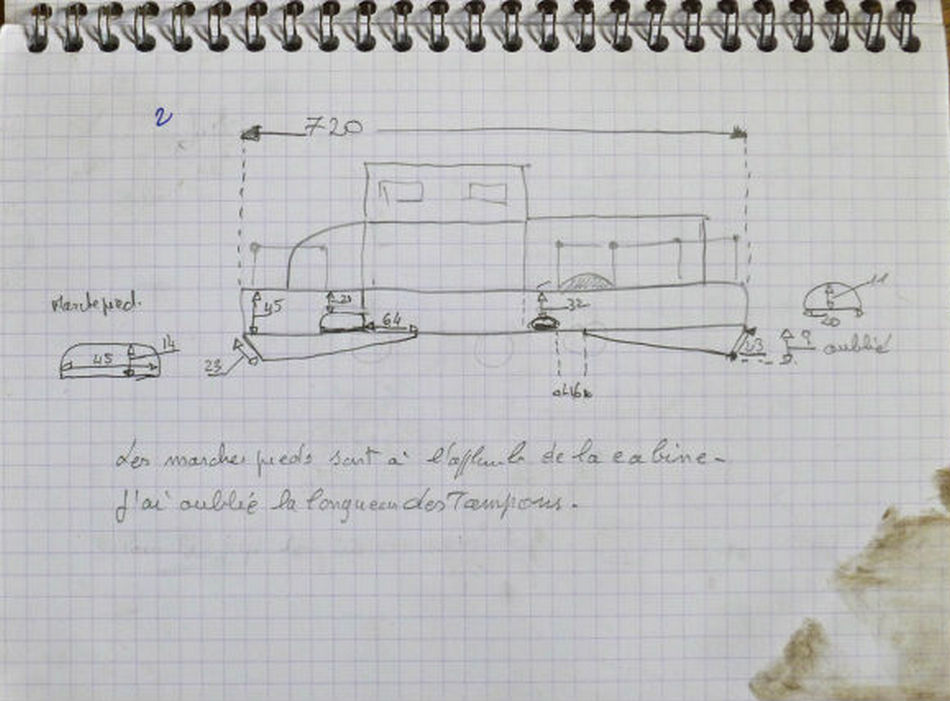

Voici les cotes du 301 CFBS Merci à Jean Michel #B6









PS Les roues semblent faire 930 mm de diamètre au bandage d'après ces cotes :maitre:
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 19434
Enregistré le: 25 04 2006 à 07:22
Localisation: Oleron et Paris

Re: Locotracteur CFBS 351 et 352

Messagepar Patrice Roussiale » 31 07 2018 à 09:49

Merci pour les cotes.
Mais vous êtes sûr que ce sont les cotes du 352 ?
On dirait celles du 301.... :rod_siflet

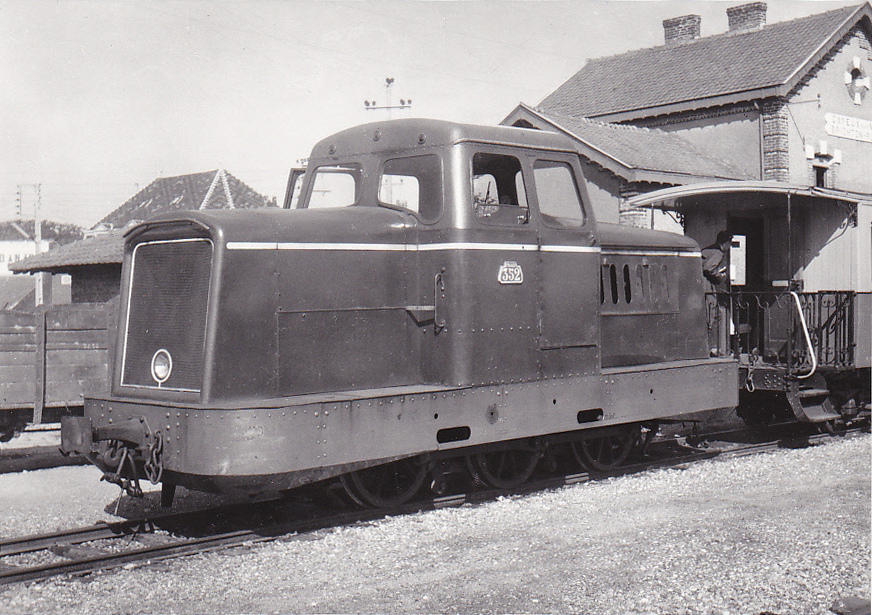

Photo dont je n'ai pas noté l'origine :oups2:


On va quand même partir sur : Empattement 3 m et Ø roues 0,93.
Cela nous donne en H0 : 34,5 et 10,7 mm.
En "N", nous avons un châssis qui correspond : la 4F de Graham Farish. #B6
Empattement 33,5 et Ø 10,8 mm (Cotes réelles divisées par 148, le "N" Britannique).
Donc à vérifier sur un modèle réduit.
Je n'en ai pas en stock H4
On en trouve d'occasion à des prix très corrects.
Par contre, les rayons ne semblent pas déboucher et il y a des prises de courant sur le tender #B7

http://www.hattons.co.uk/stocklist/1000 ... dlist.aspx

Il y a aussi les Pannier Tank qui pourraient convenir : Empattement 32 mm et Ø des roues 9,4 mm.
Elles sont encore moins chères.
Les rayons ne débouchent pas non plus (sauf sur celles en souscription....) mais pas de problème pour les prises de courant ! :mrgreen:

Cordialement.
Hamster Grognon
Avatar de l’utilisateur
Patrice Roussiale

Messages: 547
Enregistré le: 16 04 2012 à 13:01
Localisation: MONTGERON (91)

Re: Locotracteur CFBS 351 et 352

Messagepar pelican » 31 07 2018 à 09:53

Sur la photo, la fine équipe mesure le 352 ... :rod_siflet
Pélican, Soixantologue (© by Pélican ..)

PME LE forum des voies Etroites et Métriques


petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 37967
Enregistré le: 25 04 2006 à 07:19
Localisation: Thimeon

Re: Locotracteur CFBS 351 et 352

Messagepar L'homme du pire caddy » 31 07 2018 à 10:22

pelican a écrit:Sur la photo, la fine équipe mesure le 352 ... :rod_siflet

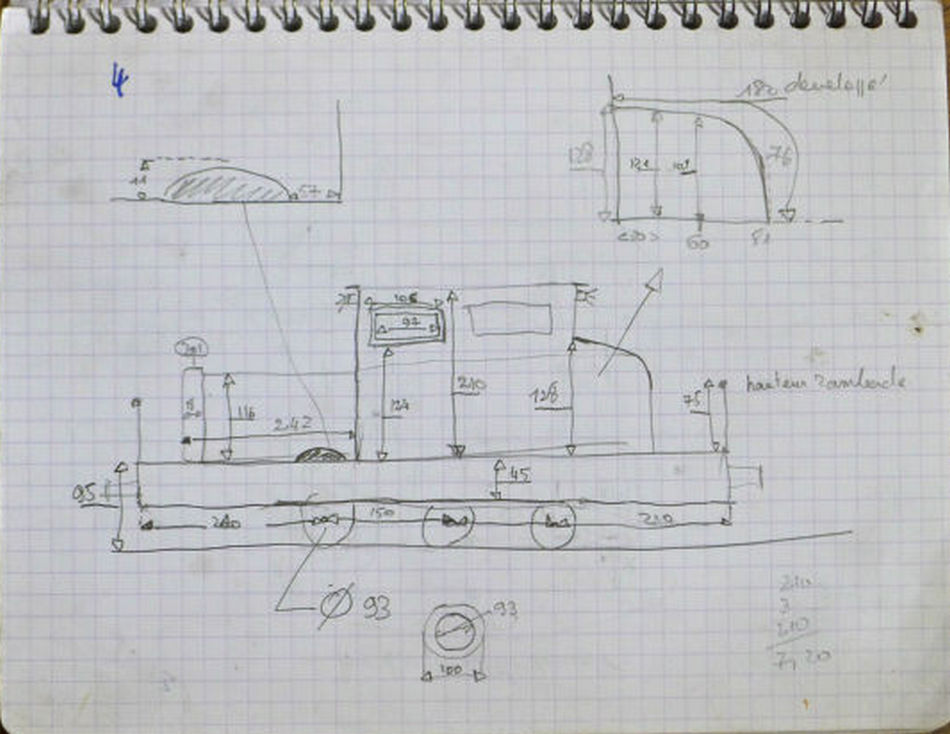

Oui, mais le schéma dessiné où sont notées les cotes est bien celui du 301 et non celui du 352... :rod_siflet

Voir par exemple la présence de rambardes. :idea:


Pierre. #B5

____________________________________
Avatar de l’utilisateur
L'homme du pire caddy

Messages: 2713
Enregistré le: 01 08 2006 à 23:23
Localisation: On the (rail)road again

Re: Locotracteur CFBS 351 et 352

Messagepar Beyer-Garrat » 31 07 2018 à 10:39

J'ai corrigé.
Comme le précisait Storm c'est Cyril qui doit avoir les cotes du 352 que nous avions relevé :B3
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 19434
Enregistré le: 25 04 2006 à 07:22
Localisation: Oleron et Paris
