photogravure - photodécoupe premiers essais

[Marcel]

Bien, j'ai donc un résistance toute neuve (voir ci-dessus, c'est important).

J'ai donc corrigé à la main les défauts d'insolations dont j'ai déjà parlé. Voici la plaque avant :

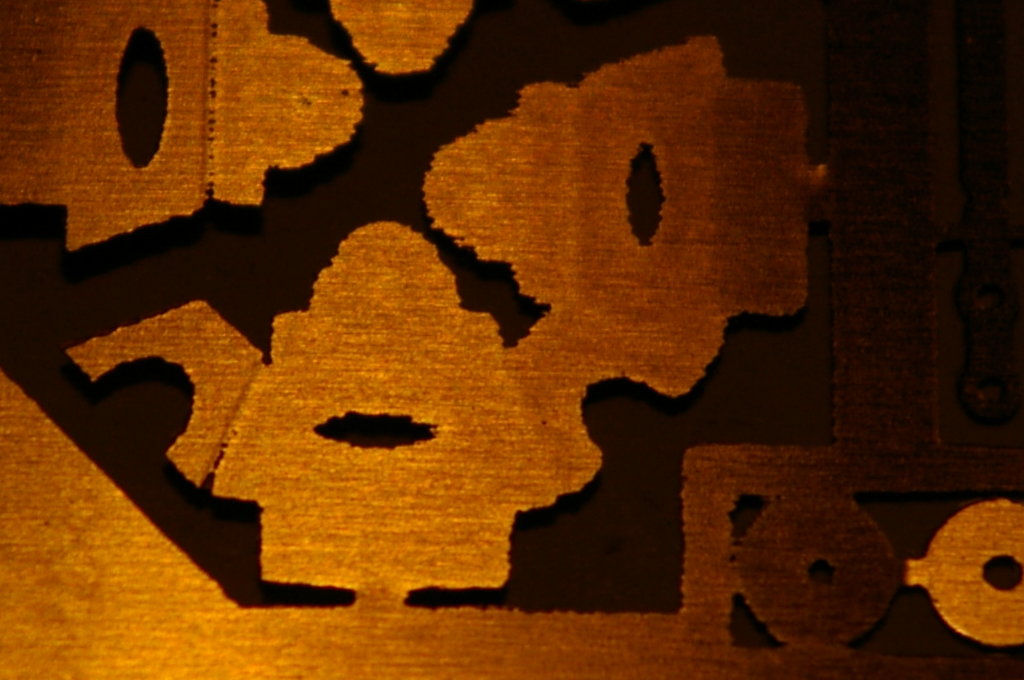

après gravure (avec un outil de dentiste), le défaut initial est pas mal compensé :

À comparer avec cet exemple déjà montré :

[Marcel]

Suite de mes expérimentations :

La gravure du mailleshort :

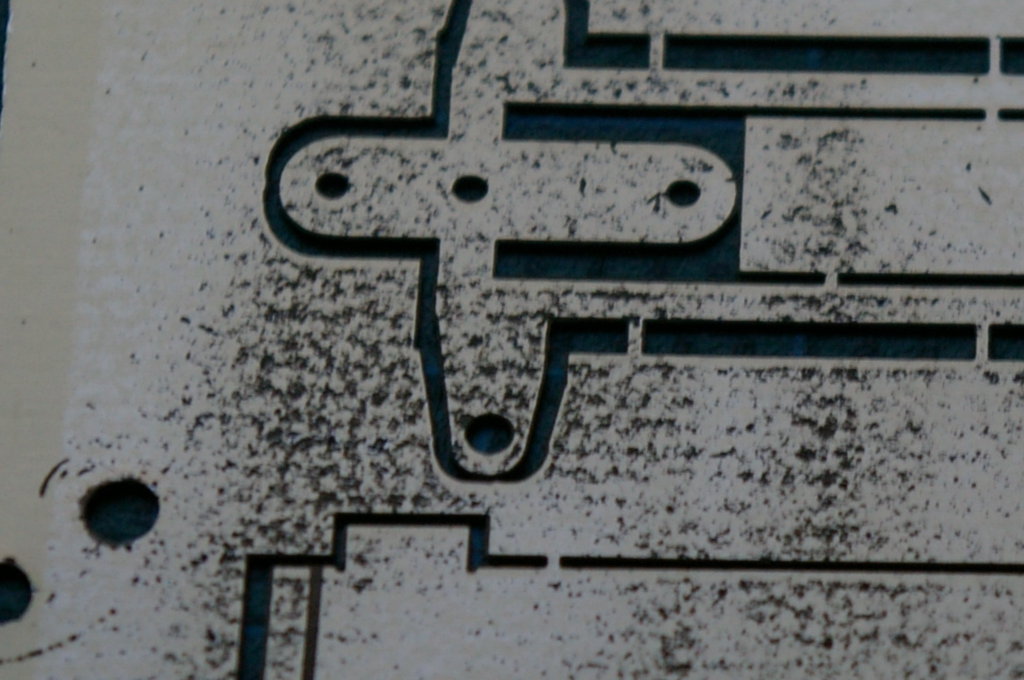

Première déconvenue (à laquelle je m'attendais un peu pour avoir lu sur un autre forum que l'on rencontrait ce type de défaut depuis peu avec les plaques LTM mailleshort (Prof entre autres), un état de surface bizarre, jugez plutôt :

Cela n'a affecté qu'un côté de la plaque ! (enfin, l'autre côté est à peine "piqué") :

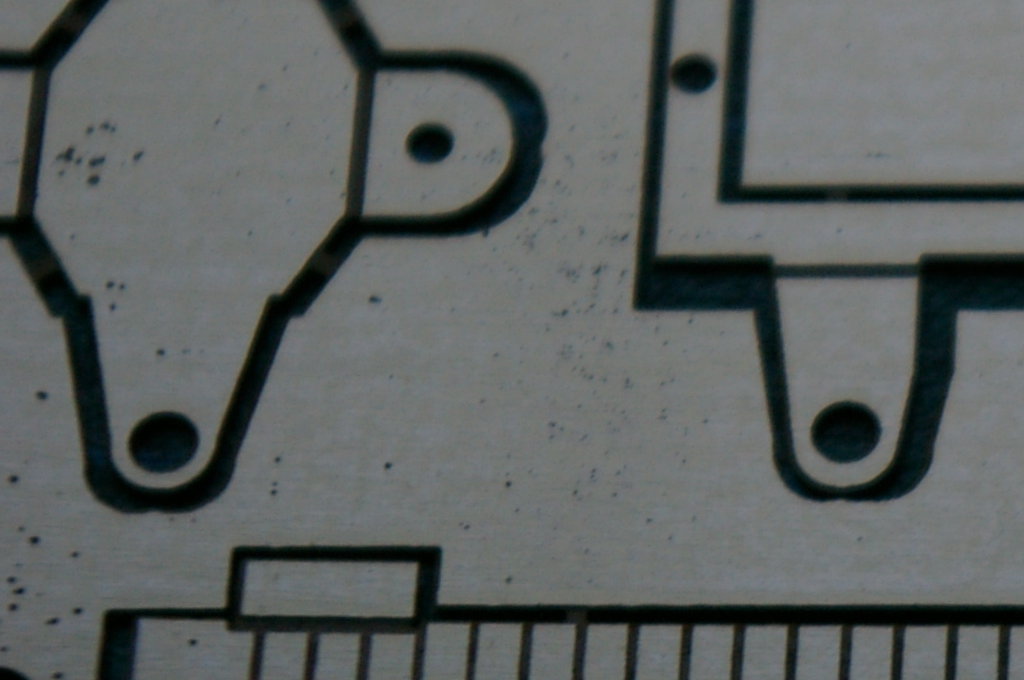

Deuxième essai, un morceau issu de LA MÊME PLAQUE. Seule différence, j'ai baissé un peu la température, mais, aussi, l'acide commençait à saturer, pas de défaut !? :

[YVES]

ça sent la loco de l'west...
Tu nous en dit plus ?

[Storm]

Il est trop impatient il veut se faire une coureuse

[Marcel]

Trop impatient pour apprendre à me servir d'un logiciel 3D (mais je ne mets nullement en cause son utilité et son efficacité !).
Et puis quand celle de Trains d'Antan sortira, ça m'en fera deux ! hé hé...

Bon... Malgré tout... Y'a d' l'idée, non ?... :

Mais je vais devoir resserrer un peu les longerons et tricher (surécartement) sur la traverse où passera l'embiellage : les roues du marché sont un peu dodues.
Le moment venu j'ouvrirai un fil dédié à ce projet.

Tiens, au passage, pour montrer le chemin parcouru grâce au forum PME, je remets l'image de ma première idée (histoire de rigoler) :

Il n'y a pas photo ?
Merci à tous ceux qui m'on mis sur la voie, en particulier Fr. Tavernier, mais je n'oublie pas les autres. :^D

[Storm]

Merde Dans le mille en me basant juste sur le support de bissel

[Kazh du]

Heu s'il y a un kit en trop je veux bien le récupérer
Un réseau avec 120T, 230T et mallets 020+020 et 030+030 le rêve

[Marcel]

Merde :C4 Dans le mille en me basant juste sur le support de bissel :rod_siflet #B5

Euh... Storm, quel support de bissel ? Les deux premières photos sont d'un autre projet... :^°

[mikado]

Salut Marcel.

Je n'avais pas suivi ce sujet mais j'avoue être admiratif !
Beau boulôt. Que de perspectives intéressantes lorsque l'on maîtrise cette technique...

[Marcel]

Bonjour Mikado.

J'espère contribuer à démythifier le sujet.

J'ai des souvenirs de dessin industriel (très utile),j'ai fait de la photo en amateur, c'est très similaire (je veux dire développement/agradissement etc...), j'ai acheté un bouquin sur le logiciel de DAO vectoriel choisi, voilà pour tout "bagage".

Le matériel est celui fourni par Le Train Magique, un coupe-circuit de labo photo pour l'insolation (un chrono peut faire l'affaire), une boite à lumière (tiroir avec une lampe et un verre "blanc" dessus.
(la question matériel informatique est évoqué dans le fil : impression en 600dpi au moins)

Bref, rien de bien extraordinaire.

Il me manque toujours la pompe à vide, mais en étant soigneux et en scotchant les typons sur tout le tour de la plaque j'arrive à faire du 10cmx10cm, ce qui permet déjà des choses assez grandes.

[laisse les dire]

Je suis baba

et admiratif

j en suis resté à la gravure rupestre ( voir mes plans !)

[Marcel]

Ah... mais pour les plans de réseaux, je ne connais que le papier millimétré, le crayon et le compas ... et la gomme ! (surtout la gomme!), moi aussi. Et pas seulement parce que je compte faire mes aiguillages...

Je suis ton projet avec attention d'ailleurs (je prends des notes...).

[Marcel]

Bonjour à tous,

retour sur la gravure, avec une expérimentation, à l'occasion d'un petit travail pour un ami qui se reconnaîtra ...:^)

La gravure d'une petite pièce dans ... un bocal !
Matériel :
un petite bassine d'eau chaude,
un flacon de haute technologie (asiatique!)
de l'acide

Gravure en secouant régulièrement, après chauffage dans ce bain-marie sommaire. Il faut bien sûr tremper régulièrement le bocal dans l'eau chaude pour maintenir la température au dessus des 40°.
Le temps et la précision de gravure ne sont guère différents de la méthode classique.

Précision : malgré les apparences, je n'ai pas fait ça dans la cuisine !

[pelican]

malgré les apparences, ce n'est pas si chinois !!
ça me rappelle mes premières expériences de circuit imprimé !

[Marcel]

Oui, c'est tout à fait la même technique, en plus rigoureux...

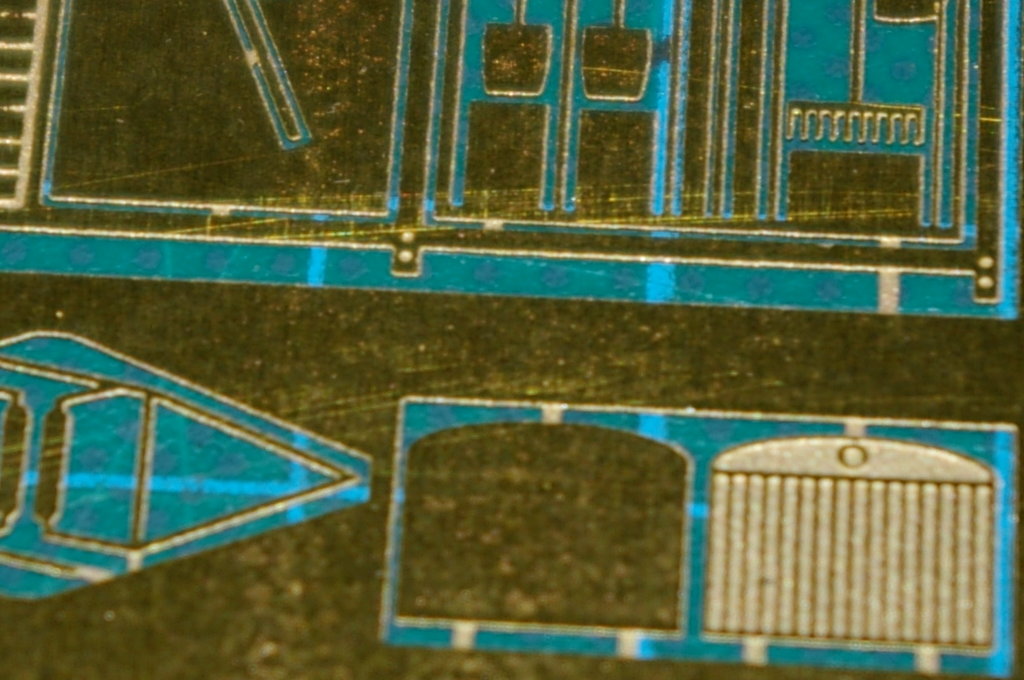

Voilà ce que l'on obtient lorsque l'alignement est réussi ! :^D

Et que l'on utilise de l'acide tout neuf ! : en effet un acide vieillissant allonge le temps du tirage, et la gravure "bouffe" volontiers les demi-reliefs et contours.

nb : les carrés sur le tapis de coupe font 1cmx1cm
