Imprimante 3D de bureau

[Benjamin]

Ne sachant pas trop dans quel sujet peut venir ma question, je la pose ici
Quel logiciel de CAO/DAO vous utilisez? Pour le moment, j'utilise freecad mais bien qu'étant complet, il comporte pas mal de bug pour des reproduction fidèle.
J'ai appris sur solidworks quand j'étais au lycée mais cela fait 15 ans!
Merci pour votre et vos conseils.

[JJB]

On en est maintenant a l'ATZ 5.2.1

Désolé JP mais j'ais pas bien compris ce qu'est ATZ 5.2.1, une nouvelle version de CURA (Pour moi c'est la 4.8, il y a 8jrs), un "plug in" ou, ce qu' il me semble avoir comprit..., la version "Béta" d'une future évolution??

[Beyer-Garrat]

Il faut visualiser la vidéo qui explique le fonctionnement sous Cura d'un équivalent au Prusa slicer que tu montrais
La vidéo ayant été tournée sur une ancienne version de Cura j'indiquais simplement la version actuelle
du slicer intégré permettant d'insérer des commandes Gcode .
Traduction en language courant oui il y a le même bazar dans Cura que dans le logiciel de ta vidéo

[Marcel]

Ne sachant pas trop dans quel sujet peut venir ma question, je la pose ici ;)
Quel logiciel de CAO/DAO vous utilisez? Pour le moment, j'utilise freecad mais bien qu'étant complet, il comporte pas mal de bug pour des reproduction fidèle.
J'ai appris sur solidworks quand j'étais au lycée mais cela fait 15 ans!
Merci pour votre et vos conseils.

Bonjour Benjamin,
je fais toutes mes modélisations avec FreeCAD.
Mais je suis un "cas" : j'ai fait ce choix parce que je ne travaille que sous Debian/gnu/Linux, et que c'est le logiciel qui a répondu le plus rapidement à mes attentes.
Je bute encore sur certains fonctions qui seraient (sans doute) un jeu d'enfant avec Blender, mais je n'utilise que 10% des outils du logiciel qui est très modulaire, et évolue en continue.

À noter que CURA permet beaucoup de manipulations intéressantes : mise en miroir, changement d'échelle, bien commodes :o)

[Benjamin]

Bonsoir Marcel,
Merci beaucoup pour votre réponse. En effet, je rencontrais un problème que freecad que je n'avais pas eu auparavant avec une version antérieur. J'ai résolu le problème en créant des contrainte dimensionnel afin de pouvoir former au mieux les forme que je souhaites.

[Beyer-Garrat]

Petite astuce du matin pendant la trêve des confipotes (faut savoir moderniser les expressions )
Comme l'imprimante ne chôme pas mon buildtak (tapis) n'adhérait plus malgré le nettoyage régulier a l'IPA ,le moment agaçant ou les premiers fils d'impression se baladent en suivant la tête d'impression
Le trichlo étant proscrit il ramollit et endommage la surface .

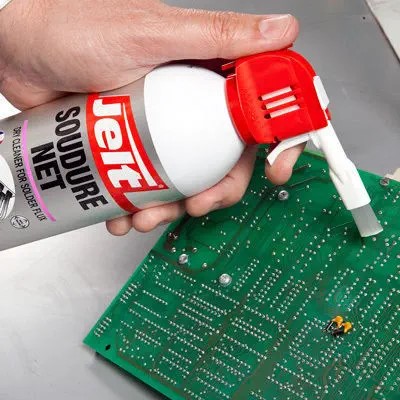

Après avoir fureté dans toutes les bombes en ma possession j'ai fait un essai avec une bombe de Jelt soudure net produit bien connu des électronicien pour dissoudre et nettoyer les CI des résidus de brasures.

Jelt soudure net.jpg (52.76 Kio) Vu 4311 fois

Le pinceau permet un nettoyage ( suivi d'une essuyage) en profondeur et une désincrustation de tous les résidus plastique ou poussières agglomérées sans ramollissement le grip du tapis est revenu
plus de pbs d'impressions

Il existe de nombreuses marques commercialisant ce produit mon essai n'a porté que celui de Jeltonet ,il se peut que sur d'autres marques ,avec la disparité des contenant le nettoyage soit inefficace ou trop efficace

[Beyer-Garrat]

Comment calculer (approximativement) la longueur de fil restante sur la bobine sans trop se fatiguer ?

https://www.filimprimante3d.fr/content/10-longueur-des-filaments

[JJB]

Merci JP, j'avais déjà vu ces outils bien pratiques, c'est chez eux que j'ais acheté mes filaments Dailyfil.
Bonne soirée, et à l'année prochaine
J-J

[Benjamin]

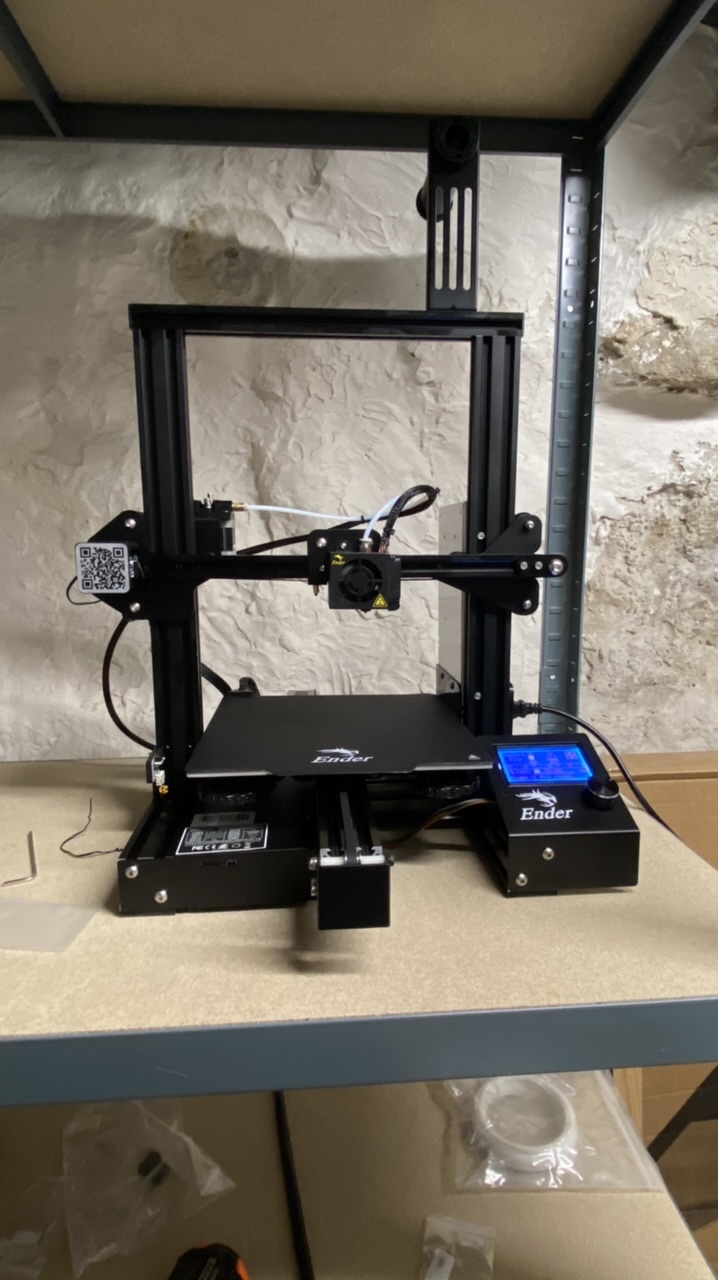

J’ai reçu mon ender 3 pro et je suis stupéfait du résultat pour une imprimante à filament.

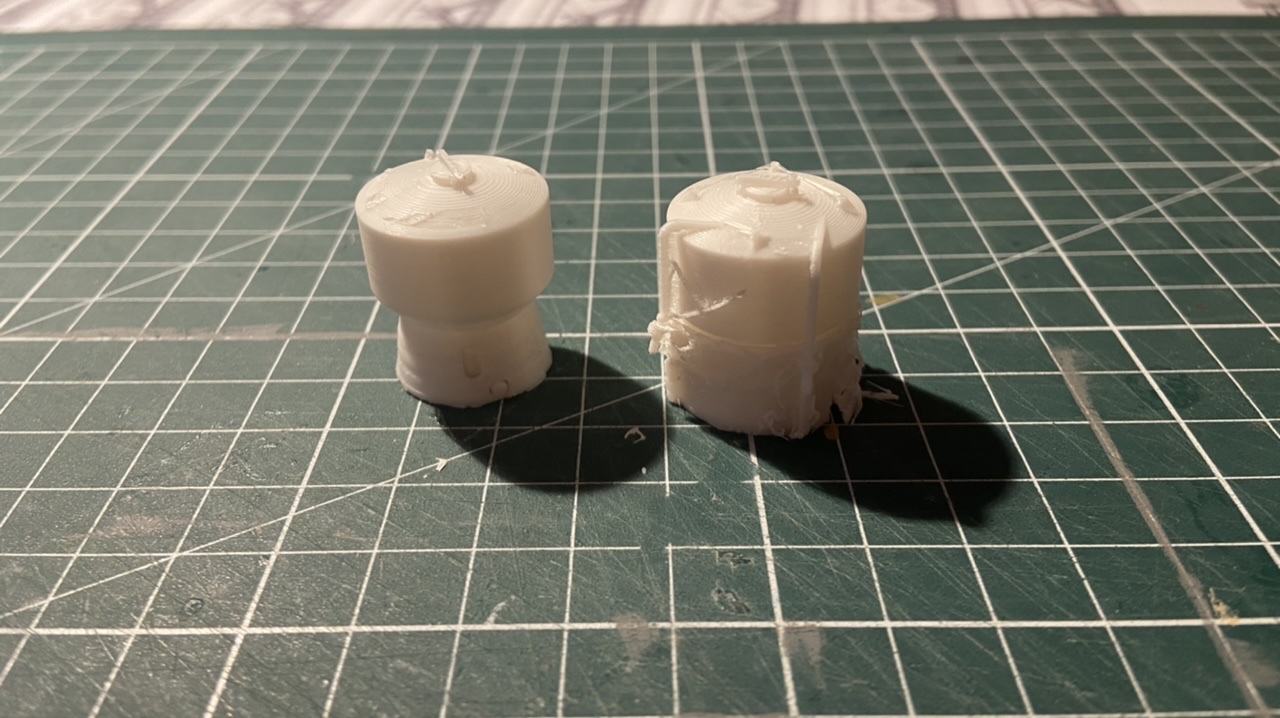

J’aurais néanmoins besoin de vos conseils afin de régler un petit défaut d’impression (voir photo). En effet, j’ai du surplus de matière qui se dépose sur certaine parti fine comme les tuyaux de la cuve.
Comment puis-je remédier à cela sachant que j’avais régler la buse à 210 degré et le plateau a 50 degré avec une hauteur de couche de 0,12 et une vitesse de 25mm/s

[Alain]

Bonjour Benjamin,
Bienvenue au club.
Essaye, si ce n'est déjà fait, dans le module "déplacement", d'activer la rétractation, retracter à chaque couche, distance de rétractation 6mm, vitesse de rétractation 25mm/s.
J'ai aussi changer la buse de 0.4 par une buse de 0.2 (une dizaine d'€ pour dix buses), le temps d'impression est plus long, mais les détails plus précis.

[Benjamin]

Bonjour Alain,
Un grand merci. Je vais essayer cela. Mes buses de 0,2 ne sont pas conté arrivées!!
Je vais donc activer la rétractation et refaire une impression.

[Marcel]

Bonjour à tous, et bonne année !

Voici mes dernière créations en IIm.

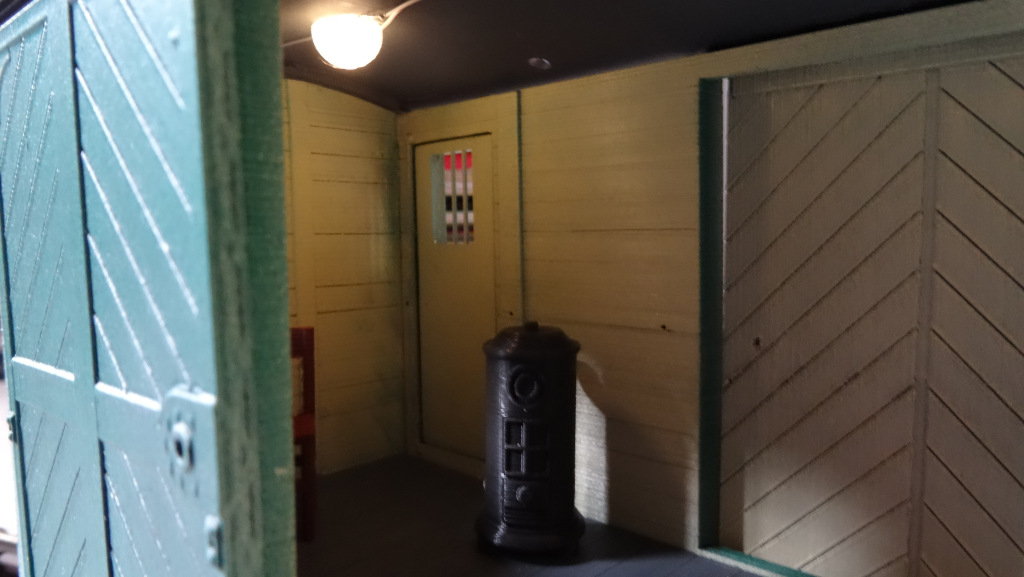

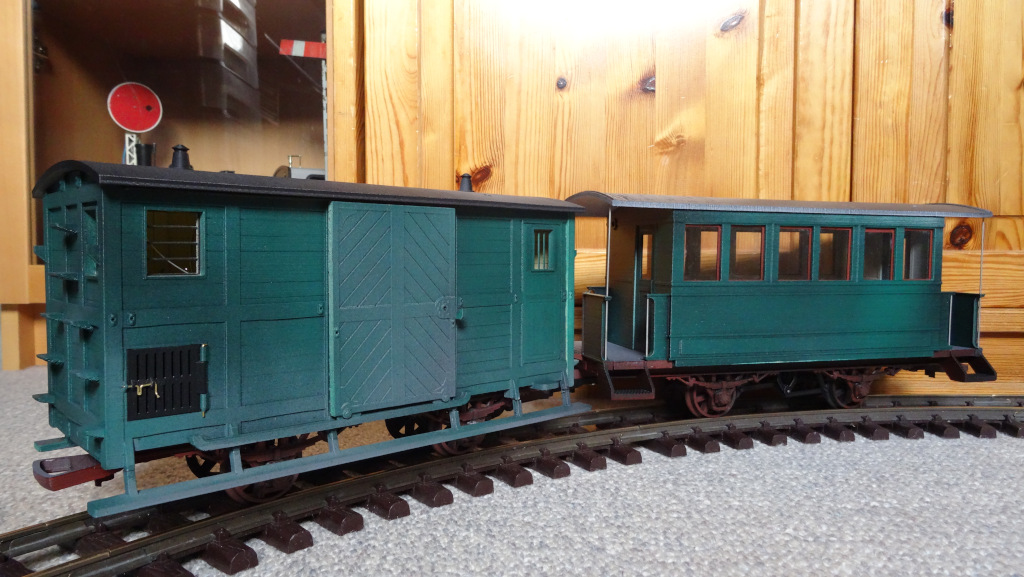

Un fourgon d'inspiration CFD :

Il est éclairé par des leds alimentées par deux piles AAA sous le plancher.

Quelques détails restent à ajouter (lanterne, cheminée du poele, mains courantes etc...)

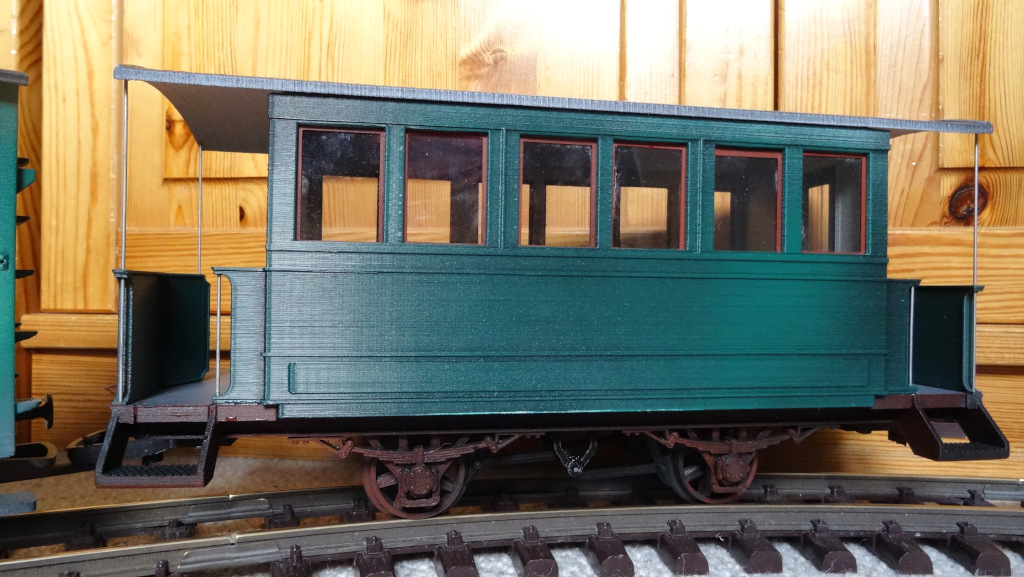

Une voiture des CFD Finistère, constructeur Decauville :

Là aussi quelques finitions à faire.

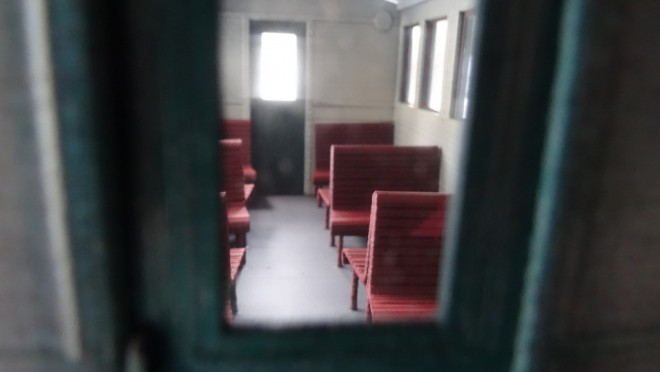

Vue de l'aménagement :

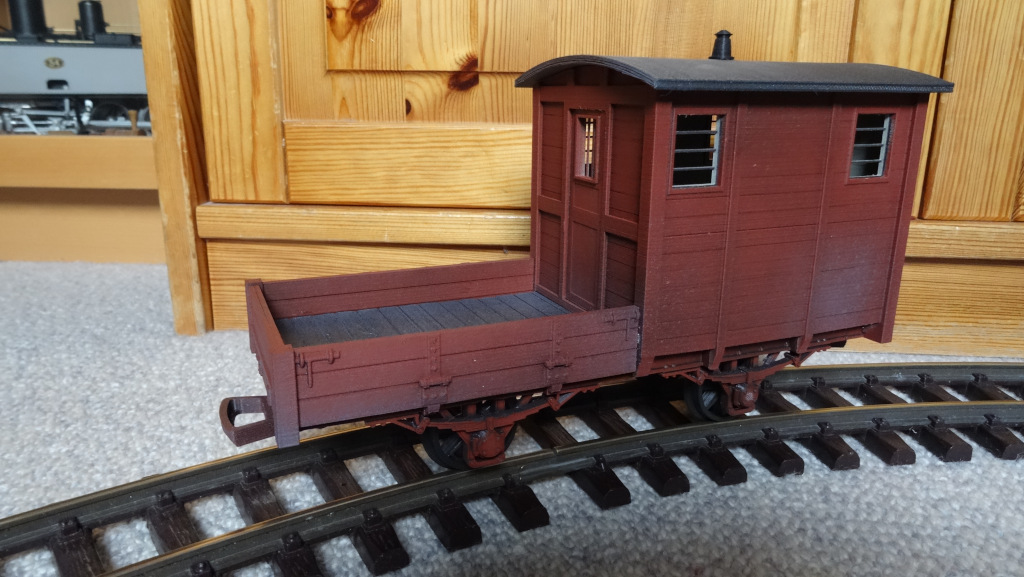

Le wagon du train de secours des CFD Finistère, constructeur ANF (d'après un plan CFRU) :

Je n'ai pas trouvé de doc sur la grue qui l'accompagnait, ce sera donc une grue CFD...

À part les paliers, axes et main courantes, tout est sorti en impression 3D, même les globes des lanternes; etc...
Le principal soucis vient de la fragilité des montant des marche-pieds du fourgon, que j'ai renforcé avec des brins d'acier après perçage.

[YVES]

Visiblement, tu t'amuses bien avec ton imprimante 3D.

[Roderik]

Ici, l'imprimante 3D Elegoo Mars 2 Pro est arrivée!

Déjà fait quelques pièces et c'est formidable! Les details que cette machine peut faire sont stupéfiantes...
Untitled by roderik vanderkelen, on Flickr

Untitled by roderik vanderkelen, on Flickr

Untitled by roderik vanderkelen, on Flickr

Untitled by roderik vanderkelen, on Flickr

[mlm]

Marcel , pour la grue CFD, c'est un tout petit wagon mais avec beaucoup de pièces pour le rendre fonctionnel surtout en IIm. Tu pars du plan Decauville/MTVS ou as tu une autre source.
